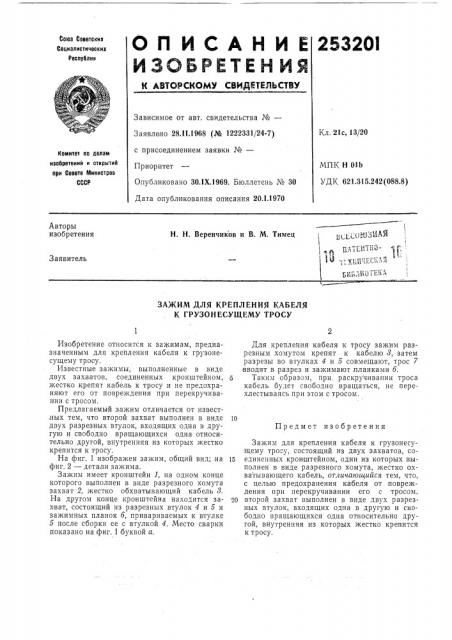

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.I I.1968 (№ 1222331/24-7) с присоединением заявки №вЂ”

Приоритет

Опубли ковано ЗО.IX.1969. Бюллетень № 30

Дата опубликования описания 20.1.1970

Кл. 21с, 13/20

Комитет по делам изобретении и открытий при Совете Министров

СССР

МПК Н 01Ь

УДК 621,315.242 (088.8) Авторы изобретения

Н. Н. Веренчиков и В. М. Тимец

Заявитель

ЗАЖИМ ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ

К ГРУЗОНЕСУЩЕМУ ТРОСУ

Изобретение относится к зажимам, предназначенным для крепления кабеля к грузонесущему тросу.

Известные зажимы, выполненные в виде двух захватов, соединенных кронштейном, жестко крепят кабель к тросу и не предохраняют его от повреждения при перекручивании с тросом.

Предлагаемый зажим отличается от извест.ных тем, что второй захват выполнен в виде двух разрезных втулок, входящих одна в другую и свободно вращающихся одна относительно другой, внутренняя из которых жестко крепится к тросу.

На фиг. 1 изображен зажим, общий вид; на фиг. 2 — детали зажима.

Зажим имеет кронштейн 1, на одном конце которого выполнен в виде разрезного хомута захват 2, жестко обхватывающий кабель 8.

На другом конце кронштейна находится захват, состоящий из разрезных втулок 4 и 5 и зажимных планок б, приваривасмых к втулке

5 после сборки ее с втулкой 4. Место сварки показано на фиг. 1 буквой а, Для крепления кабеля к тросу зажим разрезным хомутом крепят к кабелю 8, затем разрезы во втулках 4 и 5 совмещают, трос 7 вводят в разрез и зажимают, планками б. б Таким образом, при раскручивании троса кабель будет свободно вращаться, не перехлестываясь при этом с тросом.

Предмет изобретения

Зажим для крепления кабеля к грузонесущему тросу, состоящий из двух захватов, со15 единенных кронштейном, один из которых выполнен в виде разрезного хомута, жестко охватывающего кабель, отличающийся тем, что, с целью предохранения кабеля от повреждения при перекручивании его с тросом, 20 второй захват выполнен в виде двух разрезных втулок, входящих одна в другую и свободно вращающихся одна относительно другой, внутренняя из которых жестко крепится к тросу.
