Реферат

Изобретение относится к сельскохозяйственному производству и может быть использовано для подземного орошения овощных культур. Применение технологического решения позволить создать овощным культурам, например огурцам, благоприятные биологические условия для долговременного производства продуктов питания.

Известен способ формирования вертикально ориентированных овощных культур с капельным орошением из закрытого грунта (см. Патент №2475017 RU, МПК A01G 25/02), включающий установку вертикальных опор в виде пластиковых труб и фиксацию на них направляющую проволоку на соответствующем уровне для последующего крепления стеблей овощных культур, а также установку трубопровода с водовыпускными отверстиями, при этом водовыпускные отверстия в трубопроводе выполняют в дискретных местах посадки овощной культуры и герметично соединяют с верхним отверстием патрубка для подачи в него поливной воды из отверстия трубопровода, который располагают либо вдоль водопровода, либо ортогонально ему, при этом патрубок выполняют с герметично закрытыми его концами, в котором предварительно в нижней части выполняют водовыпускные отверстия или пазы и частично заполняют песком перед его установкой, при этом с внешней стороны патрубка и трубопровода располагают фиксатор с верхней цилиндрической частью, который выполняют с резьбой для ввинчивания на нее дополнительного фиксатора с центральным резьбовым отверстием, в котором фиксируют резьбовую часть вертикальной опоры, которую выполняют с нижней ее части, а в верхней ее части со сквозным отверстием располагают направляющую проволоку, которую фиксируют внутри вертикальной опоры, при этом крепление стеблей овощных культур выполняют путем ввинчивания в спиралевидный ограничитель, который располагают соосно вертикальной опоре и фиксируют в верхней его части на направляющей проволоке, а в нижней его части с нижней стороны дополнительного фиксатора. При этом между вертикальными опорами с равным шагом располагают дополнительные спиралевидные ограничители, которые в верхней его части фиксируют на направляющей проволоке, а в нижней его части с нижней стороны дополнительного фиксатора, который соединен с фиксатором трубопровода и соответствующим патрубком, и также в дополнительные спиралевидные ограничители ввинчивают стебли соответствующих овощных культур (прототип).

Известный способ формирования вертикально ориентированных овощных культур с капельным орошением из закрытого грунта имеет технологические возможности, которые заключаются в возможности орошения овощных культур из закрытого грунта.

Недостатком известного способа формирования вертикально ориентированных овощных культур с капельным орошением из закрытого грунта является ограниченность «Зоны орошения», поскольку она сформирована отверстиями в нижней части линейного патрубка, которые в процессе развития многолетней корневой системы могут быть ей закрыты.

Технологическим результатом предложенного способа является усовершенствование известного технологического решения капиллярного орошения из закрытого грунта овощных культур путем увеличения «Зоны орошения» и формирования капиллярного зазора для увлажнения грунта поливной водой.

Указанный технологический результат достигается следующим способом.

Способ капиллярного орошения из закрытого грунта овощных культур, включающий установку в грунте вдоль посадки овощных культур последовательность патрубков с герметично закрытыми его концами, с нижней части которых выполняют пазы, а в верхней его части выполняют отверстие для приема поливной воды, включающий также установку трубопровода с водовыпускными отверстиями для подачи поливной воды в соответствующий патрубок, при этом трубопровод закрепляют с одной стороны на вертикальной опоре, в которой с двух противоположных сторон располагают нижний и верхний фиксатор для закрепления нижнего и верхнего конца спиралевидного ограничителя направления роста овощных культур, при этом патрубки с герметично закрытыми его концами выполняют крестообразными и формируют их из верхней части, которую герметично соединяют с нижней частью с общим внутренним объемом для подачи в него поливной воды, при этом в нижней части крестообразных патрубков, которую располагают с капиллярным зазором над соответствующими желобами пазы выполняют ортогональными и два из них ориентируют вдоль посадки овощных культур, а два других паза ориентируют ортогонально посадке овощных культур, а отверстие для приема поливной воды в верхней части крестообразных патрубков располагают в средней их части и реализуют его в виде внутреннего ограничительного патрубка меньшего диаметра и внешнего фиксирующего патрубка большего диаметра с внешними ребрами жесткости, в котором герметично фиксируют вертикальную опору. При этом верхнее отверстие вертикальной опоры герметично соединяют с водовыпускным отверстием трубопровода для подачи поливной воды через внутреннюю часть вертикальной опоры во внутренний объем крестообразных патрубков.

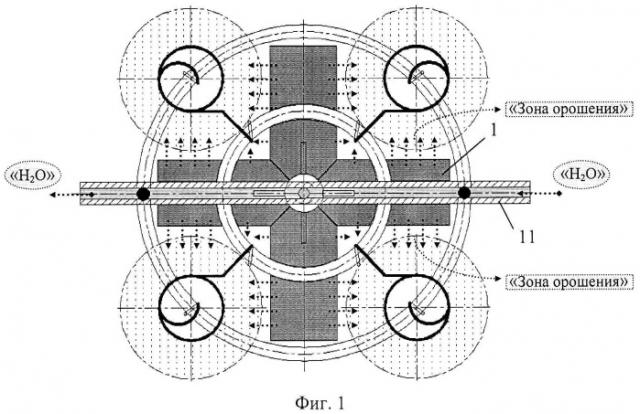

На фиг.1-3 изображена капиллярная система орошения из закрытого грунта овощных культур, которая включает патрубки 1 с герметично закрытыми его концами, выполненные крестообразными, и реализуют их (фиг.2) из верхней части 2, которую герметично соединяют с нижней частью 3 с общим внутренним объемом для подачи в него поливной воды «H₂O». При этом в нижней части 3 крестообразных патрубков 1, которая расположена с «Капиллярным зазором» над соответствующими желобами 4, пазы 5 патрубков одного направления и патрубком другого направления выполнены ортогональными и два из них ориентируют вдоль посадки овощных культур, два других паза ориентируют ортогонально посадке овощных культур, а отверстие 6 для приема поливной воды «H₂O» в верхней части крестообразных патрубков располагают в средней их части и реализуют его в виде внутреннего ограничительного патрубка меньшего диаметра 7 и внешнего фиксирующего патрубка большего диаметра с внешними ребрами жесткости 8, в котором герметично фиксируют вертикальную опору 9. При этом (фиг.3) отверстие верхней части 10 герметично соединяют с отверстием трубопровода 11 для подачи поливной воды «Н₂O» во внутрь крестообразных патрубков 1.

Реализуется предложенный способ капиллярного орошения из закрытого грунта плодовых деревьев и виноградника следующим образом.

Перед посадкой овощных культур в грунте вдоль нее в грунте устанавливают крестообразные патрубки 1, в которых одна последовательность патрубков с герметично закрытыми его концами ориентирована вдоль, другая последовательность патрубков ориентирована ортогонально трубопровода 11 подачи поливной воды «Н₂О». При этом патрубки 1 с герметично закрытыми его концами выполняют крестообразными и формируют их из верхней части 2, которую герметично соединяют с нижней частью 3 с общим внутренним объемом для подачи в него поливной воды «Н₂O». Причем в нижней части крестообразных патрубков 1, которую располагают с «Капиллярным зазором» над соответствующими желобами 4, пазы 5 выполняют ортогональными и два из них ориентируют вдоль посадки овощных культур, а два других паза ориентируют ортогонально посадке овощных культур. При этом отверстие 6 для приема поливной воды «H₂O» в верхней части 2 крестообразных патрубков располагают в средней их части и реализуют его в виде внутреннего ограничительного патрубка меньшего диаметра 7 для формирования воздуха «Air» с повышенным давлением, который воздействует на поверхность поливной воды «H₂O» внутри объема крестообразного патрубка 1, вытесняет ее из «Капиллярных зазоров» для проникновения ее в «Капиллярную систему» почвы и к корневой системе овощных культур, и внешнего фиксирующего патрубка 8 большего диаметра с внешними ребрами жесткости, в котором герметично фиксируют вертикальную опору 9 для подачи поливной воды «Н₂O» из трубопровода 11 вовнутрь крестообразного патрубка 1 через верхнее отверстие 11 вертикальной опоры 9.

Использование предложенного технологического решения позволяет создать посредством капиллярного орошения благоприятные биологические условия для увеличения производства необходимых человеку продуктов питания.

1. Способ капиллярного орошения из закрытого грунта овощных культур, включающий установку в грунте вдоль посадки овощных культур последовательности патрубков с герметично закрытыми концами, в нижней части которых выполняют пазы, а в верхней их части выполняют отверстие для приема поливной воды, включающий также установку трубопровода с водовыпускными отверстиями для подачи поливной воды в соответствующий патрубок, при этом трубопровод закрепляют с одной стороны на вертикальной опоре, в которой с двух противоположных сторон располагают нижний и верхний фиксатор для закрепления нижнего и верхнего конца спиралевидного ограничителя направления роста овощных культур, отличающийся тем, что патрубки с герметично закрытыми концами выполняют крестообразными и формируют их из верхней части, которую герметично соединяют с нижней частью с общим внутренним объемом для подачи в него поливной воды, при этом в нижней части крестообразных патрубков, которую располагают с капиллярным зазором над соответствующими желобами, пазы выполняют ортогональными и два из них ориентируют вдоль посадки овощных культур, а два других паза ориентируют ортогонально посадке овощных культур, а отверстие для приема поливной воды в верхней части крестообразных патрубков располагают в средней их части и реализуют его в виде внутреннего ограничительного патрубка меньшего диаметра и внешнего фиксирующего патрубка большего диаметра с внешними ребрами жесткости, в котором герметично фиксируют вертикальную опору.

2. Способ капиллярного орошения из закрытого грунта овощных культур по п.1, отличающийся тем, что верхнее отверстие вертикальной опоры герметично соединяют с водовыпускным отверстием трубопровода для подачи поливной воды через внутреннюю часть вертикальной опоры во внутренний объем крестообразных патрубков.
