Очистительное устройство

Очистительное устройство

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к очистительному устройству для удаления пыли и грязи с поверхности, очищаемой с помощью корпуса очистительного устройства, на котором закреплено очищающее полотно, которое закрывает очищающую поверхность.

Предпосылки изобретения

При использовании очистительного устройства для удаления пыли и грязи с поверхности, подлежащей очистке, такой как поверхность пола, с помощью корпуса очистительного устройства, на котором закреплено очищающее полотно, выполненное из нетканой ткани или ей подобной, при закрытии очищающей поверхности, очистка может легко осуществляться, в то время как пыль и грязь прилипают к очищающему полотну, посредством протирки поверхности, подлежащей очистке, за счет удержания участка для захвата рукой, закрепленного на корпусе очистительного устройства вручную.

В соответствии с таким очистительным устройством, когда нижняя поверхность корпуса очистительного устройства, которая является очищающей поверхностью, является просто гладкой поверхностью, становится трудно протирать поверхность, подлежащую очистке, всей очищающей поверхностью, так как пыль и грязь легко прилипают к периферийному участку очищающей поверхности. Соответственно, различные типы очистительных устройств, имеющих повышенную эффективность очистки, были созданы посредством создания формы очищающей поверхности корпуса очистительного устройства (например, см. патентную литературу 1 и патентную литературу 2).

Кроме того, в качестве очистительного устройства для осуществления очистки поверхности пола известны различные очистительные устройства, соответственно, включающие в себя очищающую головку, на которой закреплен полировальный круг, очищающее полотно или им подобное, и ручку, которая соединена с возможностью поворота с верхней поверхностью очищающей головки с помощью соединительного участка. Общим для этих очистительных устройств является то, что ручка может осуществлять поворот на 360 градусов в направлении вдоль окружности вокруг соединительного участка, а также ручка поворачивается в направлении вверх-вниз относительно очищающей головки. Следовательно, очистка поверхности пола и ей подобной может эффективно осуществляться, в то время как очищающая поверхность очищающей головки ориентирована в произвольном направлении (например, см. патентную литературу 3).

Кроме того, в качестве ручки такого очистительного устройства была создана ручка, в которой множество цилиндрических трубок выполнено как одно целое и соединено в осевом направлении с помощью конструкции для соединения трубок, в которой концевой охватываемый участок одной цилиндрической трубки вставлен в концевой охватывающий участок другой цилиндрической трубки, зацепляющий выступ зацеплен с наружной стороны после совмещения отверстия для вставки охватываемого выступа и отверстия для вставки охватывающего выступа и втулочный элемент закреплен при закрытии линии соединения между концевым охватываемым участком и концевым охватывающим участком с наружной стороны (например, см. патентную литературу 4).

Кроме того, в качестве конструкции соединительного участка, обеспечивающего поворот ручки в направлении вдоль окружности, а также в направлении вверх-вниз общеизвестна конструкция, в которой вилкообразный хомут на стороне головки, расположенный на центральном участке верхней поверхности очищающей головки, и вилкообразный хомут на стороне ручки, расположенный на нижней концевой части ручки, соединены с помощью соединительного элемента, включающего в себя первый вращающийся осевой центральный участок и второй вращающийся осевой центральный участок, центральные оси которых являются, например, перпендикулярными (например, см. патентную литературу 3).

Кроме того, в качестве очистительного устройства для удаления пыли и грязи при протирке поверхности пола широко используется очистительное устройство, в котором ручка, например, имеющая длину порядка 100-150 см, подходящую для осуществления процесса очистки при стоячем положении, соединена с корпусом очистительного устройства, оснащенного полировальным кругом или ему подобным.

Кроме того, известно очистительное устройство, легко подвешиваемое, в котором торцевая крышка, выполненная из синтетической пластмассы, закреплена на концевой части ручки, чтобы предотвращать корпус очистительного устройства от повреждения, и хранимое в устойчивом положении посредством подвешивания за крюк, расположенный на поверхности стены или ей подобном, когда оно не используется (например, см. патентную литературу 5).

Кроме того, в качестве очистительного устройства для осуществления очистки поверхности пола известны различные очистительные устройства, соответственно, включающие в себя очищающую головку, на которой закреплено одноразовое очищающее полотно, которое является сменным, с возможностью съема, и ручку, которая соединена с возможностью поворота с верхней поверхностью очищающей головки с помощью соединительного участка. В таком очистительном устройстве крепление для очищающего полотна, выполненное из мягкого упругого материала с прорезью для зацепления, расположено в четырех положениях, находящихся рядом с каждым угловым участком прямоугольной очищающей головки. Очищающее полотно, которое является сменным, может легко закрепляться на очищающей головке с возможностью съема посредством осуществления закрепления при пропихивании концевых частей очищающего полотна в прорези крепления для очищающего полотна на верхней поверхности очищающей головки после намотки очищающего полотна на очищающую головку при закрытии нижней поверхности очищающей головки с нижней стороны (например, см. патентную литературу 7).

Кроме того, создано очистительное устройство, которое предотвращает очищающее полотно от легкого отсоединения очищающего полотна от очищающей головки во время очистки, в котором улучшены характеристики закрепления очищающего полотна, закрепленного посредством впихивания в крепление для полотна (например, см. патентную литературу 8). В очистительном устройстве патентной литературы 8 каждая прорезь для зацепления, образованная на креплении для очищающего полотна, выполненного из мягкого упругого материала, включает в себя фиксирующую прорезь, выполненную пилообразной формы, при прохождении в направлении под прямым углом относительно направления усилия натяжения, действующего на очищающее полотно, и множество открывающих прорезей, проходящих непрерывно и радиально от центрального участка фиксирующей прорези. Затем, концевые части очищающего полотна закрепляют в пилообразных фиксирующих прорезях, так что очищающее полотно может надежно удерживаться после закрепления.

Список противопоставленных материалов

Патентная литература

Патентная литература 1: сингапурский патент № 63841

Патентная литература 2: JP 2007-54337A

Патентная литература 3: JP-U6-21421A

Патентная литература 4: US 2005040644(A1)

Патентная литература 5: JP 2004-180896A

Патентная литература 6: US 2006230567(A1)

Патентная литература 7: JP-U 49-68263

Патентная литература 8: японская полезная модель № 2507300

Краткое описание изобретения

Настоящее изобретение описывает очистительное устройство для протирки поверхности, подлежащей очистке, с помощью очищающего полотна, которое закреплено при закрытии очищающей поверхности, являющейся нижней поверхностью корпуса основания. Очистительное устройство включает в себя корпус очистительного устройства, который включает в себя очищающую головку и корпус основания, закрепленный при закрытии нижней поверхности очищающей головки, и участок для захвата рукой, который закреплен на поверхности на противоположной стороне от нижней поверхности очищающей головки. Нижняя поверхность корпуса основания включает в себя участок волнообразной гофрированной поверхности, поперечное сечение которого в направлении, перпендикулярном к заданному направлению, в котором осуществляется очистка с помощью корпуса очистительного устройства на виде сверху, является волнообразным, содержащим ребристый участок и утопленный участок, расположенные поочередно и непрерывно. Утопленный участок участка волнообразной гофрированной поверхности включает в себя наклонный утопленный участок, концевая часть которого открыты на сторону корпуса основания, обращенную к заданному направлению при прохождении под наклоном относительно заданного направления.

Предпочтительно, участком для захвата рукой является ручка, которая образована посредством соединения множества цилиндрических трубок с помощью конструкции для соединения трубок для соединения как одно целое пары цилиндрических трубок в осевом направлении. Предпочтительно, в конструкции для соединения трубок концевой охватываемый участок одной цилиндрической трубки вставлен в концевой охватывающий участок другой цилиндрической трубки, зацепляющий выступ зацеплен с наружной стороны после совмещения отверстия для вставки охватываемого выступа и отверстия для вставки охватывающего выступа, и втулочный элемент закреплен при закрытии линии соединения с наружной стороны между концевым охватываемым участком и концевым охватывающим участком. Предпочтительно, концевой охватывающий участок включает в себя установочное направляющее ребро, которое выступает внутрь от внутренней периферийной поверхности концевого охватывающего участка на участке, находящемся на расстоянии от отверстия для вставки охватывающего выступа в направлении вдоль окружности, концевой охватываемый участок включает в себя направляющую канавку, проходящую от верхней кромочной части концевого охватываемого участка в осевом направлении на участке, находящемся на расстоянии от отверстия для вставки охватываемого выступа в направлении вдоль окружности при соответствии установочному направляющему ребру, и концевой охватываемый участок вставляется в концевой охватывающий участок до тех пор, пока отверстие для вставки охватываемого выступа не будет совмещено с отверстием для вставки охватывающего выступа, в то время как установочное направляющее ребро концевого охватывающего участка направляется при зацеплении с направляющей канавкой концевого охватываемого участка.

Предпочтительно, участком для захвата рукой является ручка, которая образована посредством соединения множества цилиндрических трубок с помощью конструкции для соединения трубок для соединения как одно целое пары цилиндрических трубок в осевом направлении. Предпочтительно, в конструкции для соединения трубок концевой охватываемый участок одной цилиндрической трубки вставляется в концевой охватывающий участок другой цилиндрической трубки, зацепляющий выступ зацепляется с наружной стороны после совмещения отверстия для вставки охватываемого выступа и отверстия для вставки охватывающего выступа, и втулочный элемент закрепляется при закрытии линии соединения с наружной стороны между концевым охватываемым участком и концевым охватывающим участком. Предпочтительно, опорное ребро, которое упирается в торцевую поверхность концевого охватывающего участка с задней стороны, расположено на втулочном элементе непрерывно или прерывисто в направлении вдоль окружности при выступе внутрь от внутренней периферийной поверхности участка, закрывающего линию соединения, направляющий наклонный участок для вставки, проходящий при наклоне наружу в направлении вдоль окружности к верхней торцевой стороне втулочного элемента, выполнен на опорном ребре непрерывно или прерывисто в направлении вдоль окружности, и концевой охватываемый участок одной цилиндрической трубки вставляется в концевой охватывающий участок при направлении направляющим наклонным участком для вставки в положении, в котором втулочный элемент закреплен на концевом охватывающем участке другой цилиндрической трубки, в то время как торцевая поверхность упирается в опорную поверхность опорного ребра.

Предпочтительно, участком для захвата рукой является ручка, и торцевая крышка закреплена на верхней концевой части ручки. Предпочтительно, торцевая крышка, закрепленная на верхней концевой части ручки в крепежном отверстии, выполнена из упругого материала, и торцевая поверхность торцевой крышки, выполненная с возможностью закрытия торцевой поверхности ручки, образована как наклонная поверхность относительно поверхности, перпендикулярной к направлению центральной оси ручки, так что конусообразный верхний кромочный участок торцевой крышки образует прокладочный участок, упруго деформируемый внутрь и наружу в радиальном направлении, который имеет направление центральной оси ручки как центра.

Предпочтительно, участком для захвата рукой является ручка, и соединительная конструкция очищающей головки предусмотрена для обеспечения поворота ручки на 360° в направлении вдоль окружности вокруг соединительного участка в положении, в котором ручка расположена приблизительно параллельно очищающей головке. Предпочтительно, соединительная конструкция очищающей головки образует соединительный участок, поворачиваемый в направлении вверх-вниз и направлении вдоль окружности посредством соединения вилкообразного хомута на стороне головки, расположенного при выступе от верхней поверхности очищающей головки, и вилкообразного хомута на стороне ручки, расположенного на нижней концевой части ручки при помощи соединительного элемента, который включает в себя первый вращающийся осевой центральный участок и второй вращающийся осевой центральный участок, центральные оси которых являются перпендикулярными. Предпочтительно, взаимно удаленные противоположные поверхности пары выступающих участков хомута, образующих хомут на стороне головки, соответственно, имеют симметричный холмообразный наружный периферийный участок, который включает в себя наклонные участки на обеих сторонах вершины, пара элементов хомута, образующих хомут на стороне ручки, имеет боковую ширину, являющуюся приблизительно такой же, что и ширина зазора между противоположными поверхностями пары выступающих участков хомута, кромочный участок каждого элемента хомута упирается в наружный периферийный участок противоположной поверхности каждого выступающего участка хомута в положении, в котором ручка расположена приблизительно параллельно очищающей головке. Предпочтительно, кромочный участок каждого элемента хомута выполнен с возможностью перемещения при прохождении или скольжения вниз по наружному периферийному участку противоположной поверхности каждого выступающего участка хомута в соответствии с поворотом ручки в направлении вдоль окружности в положении, в котором она расположена приблизительно параллельно очищающей головке.

Предпочтительно, крепление для очищающего полотна, которое закрепляет очищающее полотно, которое является сменным, с возможностью съема, расположено на верхней поверхности очищающей головки, и кромочные части очищающего полотна, которое намотано при закрытии нижней поверхности очищающей головки, закреплены в креплении для очищающего полотна, чтобы поддерживать положение, в котором очищающее полотно закреплено на очищающей головке. Предпочтительно, крепление для очищающего полотна выполнено посредством образования фиксирующей прорези и открывающей прорези на крепежном элементе, фиксирующая прорезь образована в пилообразной форме или волнообразной форме при прохождении в направлении под прямым углом или приблизительно под прямым углом относительно направления усилия натяжения, действующего на очищающее полотно, открывающая прорезь включат в себя двухлинейную прорезь, имеющую две линии, проходящие на одной стороне при продолжении к фиксирующей прорези на центральном участке фиксирующей прорези, и наклонную прорезь, проходящую на другой стороне наклонно относительно направления удлинения фиксирующей прорези при размещения посередине фиксирующей прорези, и наклонная прорезь включат в себя нижний концевой участок, расположенный рядом с фиксирующей прорезью, и расширенный участок на верхней торцевой стороне от нижнего концевого участка, имеющий ширину прорези, которая больше ширины нижнего концевого участка.

Краткое описание чертежей

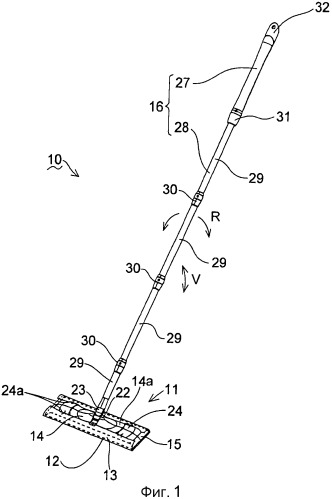

Фиг.1 - перспективный вид всей конструкции очистительного устройства в соответствии с предпочтительным вариантом осуществления настоящего изобретения;

фиг.2(a) - вид спереди корпуса очистительного устройства и увеличенный вид части A, иллюстрирующий основную часть очистительного устройства в соответствии с предпочтительным вариантом осуществления настоящего изобретения;

фиг.2(b) - вид снизу корпуса очистительного устройства, иллюстрирующий основную часть очистительного устройства в соответствии с предпочтительным вариантом осуществления настоящего изобретения;

фиг.3 - перспективный вид с пространственным разделением элементов конструкции корпуса очистительного устройства;

фиг.4 - вид в разрезе по линии A-A, иллюстрирующий конструкцию корпуса очистительного устройства;

фиг.5 - схематичный вид в разрезе по линии B-B, иллюстрирующий конструкцию корпуса очистительного устройства;

фиг.6 - перспективный вид с пространственным разделением элементов участка для удержания участка для захвата рукой;

фиг.7 - перспективный вид с пространственным разделением элементов, иллюстрирующий соединительный участок стержня участка для захвата рукой;

фиг.8(a) - разобранный перспективный вид, иллюстрирующий ситуацию соединения трубок, которые образуют стержень участка для захвата рукой;

фиг.8(b) - разобранный перспективный вид, иллюстрирующий ситуацию соединения трубок, которые образуют стержень участка для захвата рукой;

фиг.8(c) - разобранный перспективный вид, иллюстрирующий ситуацию соединения трубок, которые образуют стержень участка для захвата рукой;

фиг.9(a) - вид в продольном разрезе в продольном направлении цилиндрической трубки с концевым охватываемым участком и концевым охватывающим участком, которые образуют конструкцию для соединения трубок;

фиг.9(b) - вид в продольном разрезе в поперечном направлении по линии A-A (a) цилиндрической трубки с концевым охватываемым участком и концевым охватывающим участком, которые образуют конструкцию для соединения трубок;

фиг.9(c) - вид снизу цилиндрической трубки с концевым охватываемым участком и концевым охватывающим участком, которые образуют конструкцию для соединения трубок, если смотреть на фиг.9(a) от направления B;

фиг.10(a) - вид в продольном разрезе в продольном направлении, иллюстрирующий положение, в котором втулочный элемент закреплен на концевом охватывающем участке;

фиг.10(b) - вид в продольном разрезе в поперечном направлении по линии A-A на фиг.10(a), если смотреть от нижней стороны, иллюстрирующий состояние, в котором втулочный элемент закреплен на концевом охватывающем участке;

фиг.11 - перспективный вид другого варианта осуществления направляющего наклонного участка для вставки, если смотреть внутрь втулочного элемента от верхней торцевой стороны;

фиг.12 - разобранный перспективный вид, иллюстрирующий ситуацию разъединения соединения между трубками, которые образуют стержень участка для захвата рукой;

фиг.13(a) - перспективный вид концевого охватывающего участка, иллюстрирующий другую конструкцию для соединения трубок;

фиг.13(b) - вид в продольном разрезе в продольном направлении, иллюстрирующий другую конструкцию для соединения трубок;

фиг.14 - перспективный вид с пространственным разделением элементов, иллюстрирующий основную часть ручки с торцевой крышкой;

фиг.15(a) - вид спереди, иллюстрирующий основную часть ручки с торцевой крышкой;

фиг.15(b) - вид сбоку, иллюстрирующий основную часть ручки с торцевой крышкой;

фиг.15(c) - вид сзади, иллюстрирующий основную часть ручки с торцевой крышкой;

фиг.15(d) - вид с торца, иллюстрирующий основную часть ручки с торцевой крышкой;

фиг.16(a) - перспективный вид, иллюстрирующий очистительное устройство, которое включает в себя ручку с торцевой крышкой;

фиг.16(b) - перспективный вид, иллюстрирующий очистительное устройство, которое включает в себя ручку с торцевой крышкой;

фиг.17 - перспективный вид основной части, иллюстрирующий соединительную конструкцию очищающей головки;

фиг.18 - перспективный вид с пространственным разделением элементов основной части, иллюстрирующий соединительную конструкцию очищающей головки;

фиг.19 - увеличенный перспективный вид основной части, иллюстрирующий соединительную конструкцию очищающей головки, если смотреть от направления A на фиг.17;

фиг.20 - частичный вид в разрезе и увеличенный вид в разрезе основной части, иллюстрирующий соединительную конструкцию очищающей головки;

фиг.21(a) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.21(b) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.21(c) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.22(a) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.22(b) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.22(c) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.22(d) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.22(e) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.22(f) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.22(g) - перспективный вид, иллюстрирующий ситуацию для поворота ручки в направлении вдоль окружности относительно очищающей головки;

фиг.23 - перспективный вид очищающей головки в положении до закрепления очищающего полотна;

фиг.24 - перспективный вид с пространственным разделением элементов очищающей головки;

фиг.25 - вид сверху крепежного элемента, в котором образованы крепления для очищающего полотна;

фиг.26(a) - вид сзади крепежного элемента, в котором образованы крепления для очищающего полотна;

фиг.26(b) - увеличенный перспективный вид части A на фиг.26(a);

фиг.27(a) - вид снизу корпуса очистительного устройства, представляющий в качестве примера другой вариант осуществления участка волнообразной гофрированной поверхности;

фиг.27(b) - вид снизу корпуса очистительного устройства, представляющий в качестве примера другой вариант осуществления участка волнообразной гофрированной поверхности;

фиг.27(c) - вид снизу корпуса очистительного устройства, представляющий в качестве примера другой вариант осуществления участка волнообразной гофрированной поверхности;

фиг.27(d) - вид снизу корпуса очистительного устройства, представляющий в качестве примера другой вариант осуществления участка волнообразной гофрированной поверхности;

фиг.27(e) - вид снизу корпуса очистительного устройства, представляющий в качестве примера другой вариант осуществления участка волнообразной гофрированной поверхности;

фиг.27(f) - вид снизу корпуса очистительного устройства, представляющий в качестве примера другой вариант осуществления участка волнообразной гофрированной поверхности;

фиг.28 иллюстрирует очищающее полотно, к которому части, которые должны прилипать, прилипли, иллюстрируя ситуацию прилипания объектов, которые должны прилипать, таких как пыль, после осуществления процесса очистки с использованием очистительного устройства в соответствии с предпочтительным вариантом осуществления настоящего изобретения.

Описание вариантов осуществления

В соответствии с очистительными устройствами патентной литературы 1 или патентной литературы 2 пыль и грязь могут легко захватываться внутрь с периферийного участка очищающей поверхности в качестве очищающей поверхности на нижней поверхности корпуса очистительного устройства, выполненного из упругого прокладочного материала, имеющего криволинейную форму, или неровная поверхность, подлежащая очистке, может быть легко очищена, и грязь на поверхности, подлежащей очистке, может легко удаляться, так как ряд неровностей или волнообразных выступов расположен на очищающей поверхности. В соответствии с такими очистительными устройствами, хотя вышеупомянутые функции эффективно осуществляются, твердые частицы, особенно такие, как пыль, волосы и грязь, скорее будут накапливаться в виде некоторых областей внутри очищающей поверхности. По этой причине необходимо создать новый способ, обеспечивающий эффективное осуществление очистки поверхности, подлежащей очистке, в то время как твердые частицы, такие как пыль, волосы и грязь, должны прилипать к широкой области очищающего полотна, закрепленного при закрытии очищающей поверхности.

В соответствии с конструкцией для соединения трубок патентной литературы 4, возникновение неплотного соединения или повреждения на соединительном участке может быть эффективно предотвращено, даже когда изгибающая нагрузка приложена к соединительному участку во время очистки очистительным устройством, и каждая пара трубок может быть легко соединена как одно целое в осевом направлении с возможностью съема с помощью простой конструкции. Однако необходимо создать новый способ для осуществления более плавного соединения цилиндрических трубок или для предотвращения легкого отсоединения зацепляющего выступа, зацепленного во время использования, от отверстия для вставки охватываемого выступа.

В соответствии с обычной соединительной конструкцией, с которой захват на стороне головки, расположенный на очищающей головке, и захват на стороне ручки, расположенный на нижней концевой части ручки, соединены при помощи соединительного элемента, имеющего первый вращающийся осевой центральный участок и второй вращающийся осевой центральный участок, очистка поверхности пола и ей подобного может эффективно осуществляться при повороте очищающей головки в направлении вдоль окружности даже в положении, в котором ручка наклонена относительно очищающей головки в пределах значительного углового диапазона, из положения, в котором ручка вертикально поднята. Однако в положении, в котором ручка расположена приблизительно параллельно очищающей головке, при дополнительном наклоне ручки, становится трудным плавно поворачивать очищающую головку в направлении вдоль окружности в результате взаимодействия между хомутом на стороне головки и хомутом на стороне ручки и трудности передачи вращающего усилия ручки на соединительный участок.

Следовательно, так как ручка должна быть расположена приблизительно параллельно очищающей головке, когда очищающую головку устанавливают в низкое место, такое как место под кроватью, например, становится трудным осуществление очистки поверхности пола вокруг ножек кровати, например, при повороте очищающей головки в направлении вдоль окружности. По этой причине необходимо создать новый способ, обеспечивающий плавный поворот очищающей головки в направлении вдоль окружности, даже когда очищающую головку устанавливают в такое низкое место.

Между тем за последнее время созданы различные очистительные устройства, соответственно, позволяющие только удалять очищающее полотно при прилипании пыли и грязи к очищающему полотну, посредством закрепления очищающего полотна, выполненного из нетканой ткани или ей подобной, на корпусе очистительного устройства, который является сменным, с возможностью съема при закрытии нижней поверхности корпуса очистительного устройства, имеющей прямоугольную плоскую форму, например, которая является очищающей поверхностью (например, см. патентную литературу 6). В таком очистительном устройстве, поскольку нижняя поверхность корпуса очистительного устройства образована, чтобы быть устойчивой поверхностью при размещении на поверхности пола или ей подобном, очистительное устройство хранится или временно размещается в положении, в котором ручка упирается в поверхность стены или ей подобном, в то время как корпус очистительного устройства остается расположенным на поверхности пола или ей подобном.

Однако, в соответствии с ручкой, оснащенной обычной торцевой крышкой, хотя подвешивание на крючке или ему подобном, расположенным на поверхности стены или ей подобном, обеспечено, устойчивость при упоре в поверхность стены или ей подобное не принимается во внимание. По этой причине необходимо создать способ для повышения устойчивости при упоре ручки. В частности, что касается современных очистительных устройств, в большинстве случаев ручка соединена с верхней поверхностью корпуса очистительного устройства при помощи вращающегося соединения, например, осуществляющего поворот на 360° в направлении вдоль окружности, а также поворачиваемого в направлении вверх-вниз, и ручка легко оказывается в неустойчивом положении при упоре. По этой причине необходимо дополнительно создать способ для повышения устойчивости ручки при упоре.

В соответствии с очистительным устройством патентной литературы 8 можно предотвратить очищающее полотно, закрепленное на очищающей головке, от легкого отсоединения от нее посредством закрепления кромочных частей очищающего полотна в пилообразной фиксирующей прорезе. Однако необходимо создать новый способ для дополнительного повышения удобства закрепления очищающего полотна.

Настоящее изобретение относится к очистительному устройству, эффективно осуществляющему очистку поверхности, подлежащей очистке, в то время как твердые частицы, такие как пыль, волосы и грязь, должны прилипать к широкой области площади очищающего полотна, закрепленного при закрытии очищающей поверхности корпуса очистительного устройства.

Настоящее изобретение относится к очистительному устройству, содержащему конструкцию для соединения трубок, с помощью которой каждая пара цилиндрических трубок, образующих ручку, может соединяться более плавно, зацепляющий выступ надежно зацеплен с отверстием для вставки охватываемого выступа и зацепляющий выступ не может быть легко отсоединен от отверстия для вставки охватываемого выступа во время использования.

Настоящее изобретение относится к очистительному устройству, которое включает в себя ручку, оснащенную торцевой крышкой, для очистительного устройства, эффективно повышающую устойчивость при упоре ручки очистительного устройства в поверхность стены или ей подобное.

Настоящее изобретение относится к очистительному устройству, которое содержит соединительную конструкцию очищающей головки, эффективно осуществляющей очистку, когда очищающая головка поворачивается в направлении вдоль окружности при работе ручки даже в низком или узком месте, соединительная конструкция обеспечивает плавный поворот ручки в направлении вдоль окружности вокруг соединительного участка даже в положении, в котором ручка расположена приблизительно параллельно очищающей головке.

Настоящее изобретение относится к очистительному устройству, дополнительно повышающему удобство закрепления очищающего полотна, а также предотвратить очищающее полотно, закрепленное на очищающей головке, от легкого отсоединения.

Настоящее изобретение описывает очистительное устройство для протирки поверхности, подлежащей очистке, с помощью очищающего полотна, которое закреплено при закрытии очищающей поверхности, являющейся нижней поверхностью корпуса основания. Очистительное устройство включает в себя корпус очистительного устройства, который включает в себя очищающую головку и корпус основания, закрепленный при закрытии нижней поверхности очищающей головки, а также участок для захвата рукой, который закреплен на поверхности на стороне, противоположной нижней поверхности очищающей головки. Нижняя поверхность корпуса основания включает в себя участок волнообразной гофрированной поверхности, поперечное сечение которого в направлении, перпендикулярном к заданному направлению, вдоль которого очистка осуществляется с помощью корпуса очистительного устройства, на виде сверху, является волнообразным, содержащим ребристый участок и утопленный участок, расположенные поочередно и непрерывно. Утопленный участок участка волнообразной гофрированной поверхности включает в себя наклонный утопленный участок, концевая часть которого открыта на сторону корпуса основания, обращенную к заданному направлению при прохождении наклонно относительно заданного направления.

Здесь в вариантах осуществления настоящего изобретения направления вперед-назад, вправо-влево и вверх-вниз определены для удобства для упрощения описания относительного перемещения среди конструктивных элементов настоящего изобретения. Направления изготовления или использования для осуществления настоящего изобретения не ограничиваются вышеупомянутым.

Предпочтительно, участком для захвата рукой является ручка, которая образована посредством соединения множества цилиндрических трубок с помощью конструкции для соединения трубок для соединения как одно целое пары цилиндрических трубок в осевом направлении. Предпочтительно, в конструкции для соединения трубок концевой охватываемый участок одной цилиндрической трубки вставляется в концевой охватывающий участок другой цилиндрической трубки, зацепляющий выступ зацепляется с наружной стороны после совмещения отверстия для вставки охватываемого выступа и отверстия для вставки охватывающего выступа и втулочный элемент закрепляется при закрытии линии соединения с наружной стороны между концевым охватываемым участком и концевым охватывающим участком. Предпочтительно, концевой охватывающий участок включает в себя установочное направляющее ребро, которое выступает внутрь от внутренней периферийной поверхности концевого охватывающего участка на участке, находящемся на расстоянии от отверстия для вставки охватывающего выступа в направлении вдоль окружности, концевой охватываемый участок включает в себя направляющую канавку, проходящую от верхней кромочной части концевого охватываемого участка в осевом направлении на участке, находящемся на расстоянии от отверстия для вставки охватываемого выступа в направлении вдоль окружности, которая соответствует установочному направляющему ребру, и концевой охватываемый участок вставляется в концевой охватывающий участок до тех пор, пока отверстие для вставки охватываемого выступа не будет совмещено с отверстием для вставки охватывающего выступа, в то время как установочное направляющее ребро концевого охватывающего участка направляется при зацеплении с направляющей канавкой концевого охватываемого участка.

Предпочтительно, участком для захвата рукой является ручка, которая образована посредством соединения множества цилиндрических трубок с помощью конструкции для соединения трубок для соединения как одно целое пары цилиндрических трубок в осевом направлении. Предпочтительно, в конструкции для соединения трубок концевой охватываемый участок одной цилиндрической трубки вставляется в концевой охватывающий участок другой цилиндрической трубки, зацепляющий выступ зацепляется с наружной стороны после совмещения отверстия для вставки охватываемого выступа и отверстия для вставки охватывающего выступа, и втулочный элемент закрепляется при закрытии линии соединения с наружной стороны между концевым охватываемым участком и концевым охватывающим участком. Предпочтительно, опорное ребро, которое упирается в торцевую поверхность концевого охватывающего у
