253222

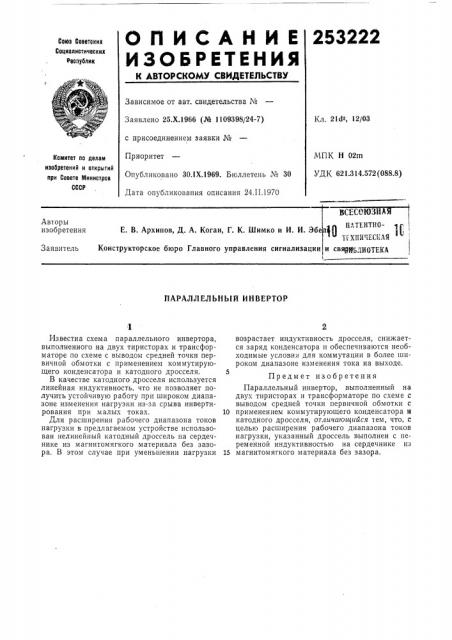

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Х.1966 (№ 1109398/24-7) с присоединением заявки №

Кл. 21d2, 12/03

МПК Н 02m

УДК 621.314.572 (088,8) Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 30.!Х.1969. Бюллетень № 30

Дата опубликования описания 24,II.1970

Авторы изобретения

Е. В. Архипов, Д. А. Коган, Г. К. И1имко и И. И. 3

Заявитель Конструкторское бюро Главного управления сигнализа

ПАРАЛЛЕЛЬНЫЙ ИНВЕРТОР

i)

Известна схема параллельного инвертора, выполненного на двух тиристорах и трансформаторе по схеме с выводом средней точки первичной обмотки с применением коммутирующего конденсатора и катодного дросселя.

В качестве катодного дросселя используется линейная индуктивность, что не позволяет получить устойчивую работу при широком диапазоне изменения нагрузки из-за срыва инвертирования при малых токах.

Для расширения рабочего диапазона токов нагрузки в предлагаемом устройстве использован нелинейный катодный дроссель на сердечнике из магнитомягкого материала без зазора. В этом случае при уменьшении нагрузки возрастает индуктивность дросселя, снижается заряд конденсатора и обеспечиваются необходимые условия для коммутации в более широком диапазоне изменения тока на выходе.

Предмет изобретения

Параллельный инвертор, выполненный на двух тиристорах и трансформаторе по схеме с выводом средней точки первичной обмотки с

10 применением коммутирующего конденсатора и катодного дросселя, отлича>ощийся тем, что, с целью расширения рабочего диапазона токов нагрузки, указанный дроссель выполнен с переменной индуктивностью на сердечнике из

15 магнитомягкого материала без зазора.
