Носитель записи, устройство воспроизведения, интегральная схема, способ воспроизведения и программа

Носитель записи, устройство воспроизведения, интегральная схема, способ воспроизведения и программа

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к области техники стереоскопического воспроизведения.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Стереоскопическое воспроизведение представляет собой технологию для реализации стереоскопической визуализации путем подготовки изображений для двух или более точек наблюдения. Несмотря на то что стереоскопическое отображение может быть реализовано различными способами, основной принцип заключается в следующем: вызывают то, что левый глаз и правый глаз зрителя видят различные изображения, выводимые на экран дисплея, вследствие чего создается псевдостереоскопическое изображение из-за параллакса между глазами.

Например, в одном из способов стереоскопического отображения используют очки с затвором. В этом способе соответствующие выводимые на экран дисплея изображения для левого глаза и для правого глаза обновляют с высокой скоростью. Управление очками с затвором осуществляют таким образом, чтобы поочередно блокировать изображения для левого глаза и для правого глаза синхронно с временными диаграммами обновления. В таком устройстве изображения для левого глаза видят только левым глазом, а изображения для правого глаза видят только правым глазом.

В настоящее время воспроизведение потока стереоскопической видеоинформации производят, в основном, в кинотеатрах, но в будущем также станет популярным воспроизведение потока стереоскопического видео на домашнем устройстве воспроизведения.

В частности, укомплектованные носители информации, представляющие собой носители записи для кинофильмов, продаваемых в розницу, и т.п., содержат не только видеоизображения, но также и фоновые изображения, субтитры и графические изображения на соответствующих отдельных плоскостях, и дисплеи могут выводить на экран такое изображение, в котором все они наложены друг на друга. Таким образом, путем стереоскопического воспроизведения каждого из изображений: фоновых изображений, подзаголовков и графических изображений, можно реализовать в высокой степени интерактивное стереоскопическое воспроизведение. Из этих изображений видеоизображения и субтитры визуализируют отчетливо без мерцания, поскольку их воспроизводят покадровым способом синхронно с сигналами вывода изображения, генерируемыми в устройстве воспроизведения.

Соответственно, когда требуется обеспечить стереоскопическое воспроизведение потока видеоинформации с укомплектованного носителя информации, то необходимо, чтобы поток видеоинформации был закодирован со скоростью, равной, например, 120 кадров в секунду. Другие способы создания стереоскопического эффекта включают в себя реализацию стереоскопической визуализации способом "горизонтальная стереопара" ("side-by-side"), изложенным в Публикации заявки на изобретение согласно PCT № WO2005/119675, которая приведена ниже.

К тому же, в Публикации заявки на патент США № 2008/0036854, которая приведена ниже, раскрыт способ, в котором используют шахматную структуру.

Кроме того, в Публикации заявки на патент США № 2002/0118275, раскрыта технология стереоскопического отображения содержимого экрана, в которой трехмерное (3D) изображение создают путем извлечения некоторого количества объектов из двумерных (2D) изображений, создавая такое количество слоев, которое равно извлеченному количеству объектов, и путем изменения глубины каждого слоя.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Техническая задача

Между тем, при стереоскопическом воспроизведении устройство воспроизведения обычно соединено с дисплеем телевизионной системы, и данные изображения, которые должны быть видны левым глазом и правым глазом, передают в состоянии без сжатия из устройства воспроизведения на дисплей для визуализации данных изображения. В системе передачи, в которой данные изображения, подлежащие выводу на экран дисплея, передают в дисплей в состоянии без сжатия, изменение частоты отображения рассматривают как "перекоммутацию кабелей". Причинами этого являются следующие. В такой системе передачи данные изображения, подлежащие выводу на экран дисплея в каждом периоде кадра дисплея, необходимо передать в несжатом состоянии в дисплей из подключенного к нему устройства воспроизведения.

Данные изображения в состоянии без сжатия состоят из огромного количества блоков данных об элементах изображения, равного, например, 1920×1080 или 1280×720, и, по существу, такое количество блоков данных об элементах изображения необходимо передать в удаленный дисплей до истечения периода строчной развертки при отображении каждого кадра. В той ситуации, когда изменяется частота отображения, изменяется и предельный срок передачи, где предельным сроком передачи является время, в течение которого блок данных об элементах изображения, из которых составлено изображение, должен быть передан в удаленный дисплей. Таким образом, изменение частоты отображения информации на экране подключенного дисплея оказывает непосредственное влияние на скорость передачи, которая должна быть обеспечена в тракте передачи, и изменяет ее. Изменение скорости передачи вызывает "перекоммутацию кабелей".

"Перекоммутация кабелей" вызывает прерывание отображения. Кроме этого, в обычных устройствах воспроизведения прерывание отображения происходит во время выполнения обмена сигналами с приложением, вызванное при выполнении переключения между разделами. То есть в обычных устройствах воспроизведения прерывание происходит один раз при переключении раздела, и прерывание вследствие "перекоммутации кабелей" происходит, по меньшей мере, один раз во время воспроизведения раздела. Таким образом, прерывание воспроизведения обязательно происходит два или большее количество раз. Такая высокая частота возникновения прерываний создает неудобства для пользователя, который, надев очки, собирается участвовать в виртуальной реальности.

Для предотвращения возникновения прерываний вследствие "перекоммутации кабелей" может быть применена технология, именуемая повышающим преобразованием с частоты. При повышающем преобразовании частоту отображения списка воспроизводимых файлов преобразовывают в заданную частоту отображения, а затем данные изображения передают в дисплей в простом текстовом формате без сжатия. Например, предположим, что на носителе записи, подлежащем воспроизведению, хранится список воспроизводимых файлов в режиме 1280×720/50p (с разрешающей способностью 1280×720 на частоте 50 Гц с прогрессивной разверткой) и список воспроизводимых файлов в режиме 1280×720/59,94p (с разрешающей способностью 1280×720 на частоте 59,94 Гц с прогрессивной разверткой). Когда эти два списка воспроизводимых файлов преобразованы в один и тот же формат, например, 1920×1080/59,94p (с разрешающей способностью 1920×1080 на частоте 59,94 Гц с прогрессивной разверткой), а затем выведены на дисплей, то вышеупомянутая проблема, связанная с высокой частотой возникновения периодов затемнения изображения, оказывается решенной. Однако для выполнения повышающего преобразования требуется огромный объем аппаратных ресурсов. В частности, объем способностей обработки, площадь, занимаемая электронными схемами, и производительности обработки, которые необходимы для повышающего преобразования при трехмерном воспроизведении, являются в два раза большими, чем для обычного повышающего преобразования. Таким образом, с точки зрения стоимости, трудно загрузить повышающее преобразование в устройство трехмерного воспроизведения. Таким образом, поскольку применение повышающего преобразования для трехмерного воспроизведения для унификации частоты отображения увеличивает стоимость реализации, то это является совершенно нецелесообразным для практического применения.

Следовательно, задачей настоящего изобретения является создание носителя записи, который обеспечивает минимальное количество случаев возникновения прерываний отображения.

РЕШЕНИЕ ЗАДАЧИ

Вышеописанная задача изобретения реализована посредством носителя записи, на котором записаны следующие элементы: таблица индексов, объект, задающий режим работы, и приложения в форме байт-кодов, причем эта индексная таблица показывает соответствие между одним или большим количеством разделов и одним или большим количеством объектов, задающих режим работы, объект, задающий режим работы, включает в себя таблицу управления приложениями и информацию об инициализации частоты отображения, таблица управления приложениями указывает приложение в форме байт-кода, которое следует запустить в устройстве воспроизведения, когда в качестве текущего раздела выбран раздел, соответствующий объекту, задающему режим работы, а информация об инициализации частоты отображения указывает то, как следует инициализировать частоту отображения информации на экране дисплея, подключенного к устройству воспроизведения, когда в качестве текущего раздела выбран раздел, соответствующий объекту, задающему режим работы.

ПОЛЕЗНЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

В описанной выше структуре, когда в качестве текущего раздела выбран раздел, соответствующий объекту, задающему режим работы, информация об инициализации частоты отображения указывает, как следует инициализировать частоту отображения информации на экране дисплея. В этой структуре приложение в форме байт-кода заранее записывает комбинации "разрешающей способности" и "частоты отображения" в объект, задающий режим работы, где эта разрешающая способность используется при отображении графического интерфейса пользователя (GUI), а частоту отображения применяют для воспроизведения потока видеоинформации. Затем, когда произведено переключение на текущий раздел, выполняют инициализацию дисплея на основании заранее записанных комбинаций "разрешающей способности" и "частоты отображения". Это обеспечивает возможность "инициализации разрешающей способности" и "инициализации частоты отображения" одновременно, где "инициализацию разрешающей способности" выполняют для отображения GUI, выполняемого приложением в форме байт-кода, на основании того, что воспроизводят информацию, не являющуюся аудиовизуальной информацией, а "инициализацию частоты отображения" выполняют для потока видеоинформации, подлежащего воспроизведению в соответствии со списком воспроизводимых файлов. Посредством этой структуры может быть сокращено количество случаев возникновения затемнений изображения, когда в дисплей подают команду инициализации разрешающей способности или частоты отображения.

Соответственно, вышеописанная структура может сдвигать момент времени прерывания, которое происходит вследствие "перекоммутации кабелей", к тому моменту времени, когда производят переключение раздела. Это сокращает количество прерываний, происходящих вследствие "перекоммутации кабелей", до одного, где это одно прерывание происходит тогда, когда производят переключение раздела. Следовательно, данная структура уменьшает ощущение неудобства, которое испытывал бы пользователь при частом возникновении прерываний отображения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На чертеже Фиг. 1 изображена принципиальная схема, на которой показана система, включающая в себя укомплектованный носитель информации и устройство воспроизведения, а также показаны характерные технические элементы системы.

На чертеже Фиг. 2 показано то, как пользователь, носящий очки 500, видит данные изображения для левого глаза и данные изображения для правого глаза.

На чертежах Фиг. 3A-3В проиллюстрирован принцип, вызывающий появление изображения перед экраном дисплея, когда смещение плоскости установлено равным положительному значению (когда положение записи графического изображения в периоде просмотра левым глазом сдвинуто вправо, а положение записи графического изображения в периоде просмотра правым глазом сдвинуто влево).

На чертежах Фиг. 4A-4В проиллюстрирован принцип, вызывающий появление изображения за экраном дисплея.

На чертежах Фиг. 5A и Фиг. 5Б показано соответствие между трактом передачи и периодами кадровой развертки.

На чертеже Фиг. 6 показана внутренняя структура носителя 100 записи и внутренняя структура устройства 200 воспроизведения.

На чертежах Фиг. 7A-7Д проиллюстрирована таблица управления терминалом.

На чертеже Фиг. 8 показан переход от одного информационного содержимого, отображаемого на дисплее, к другому в том случае, когда не выполняют инициализацию частоты отображения при переключении раздела.

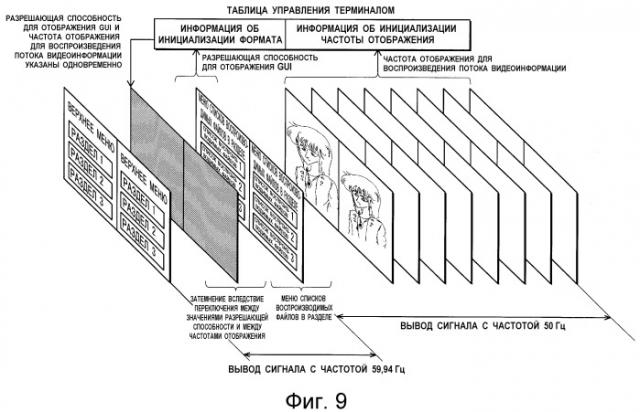

На чертеже Фиг. 9 показан переход от одного информационного содержимого, отображаемого на дисплее, к другому в том случае, когда выполняют инициализацию частоты отображения при переключении раздела.

На чертеже Фиг. 10 изображена схема последовательности операций, на которой показана процедура обработки, выполняемая в устройстве воспроизведения.

На чертеже Фиг. 11 показан объект, задающий режим работы, в который была добавлена информация 111 о кэше приложения и таблица 112 ключевых интересов, и структурные элементы (кэш 306 приложения, администратор 307 кэша и администратор 402 событий) для обработки информации 111 о кэше приложения и таблицы 112 ключевых интересов.

На чертеже Фиг. 12 показана структура для того случая, когда список воспроизводимых файлов для автоматического воспроизведения не задан.

На чертеже Фиг. 13 изображена схема последовательности операций, на которой показана процедура принятия решения о возможностях стереоскопического отображения на основании регистра возможностей стереоскопического отображения.

На чертеже Фиг. 14 изображена схема последовательности операций, на которой показан один из примеров процедуры установления режима отображения при переключении раздела.

На чертеже Фиг. 15 изображена схема последовательности операций, на которой показана процедура способа записи.

На чертеже Фиг. 16 показаны действия по использованию стереоскопического устройства воспроизведения видеоинформации.

На чертеже Фиг. 17 показана внутренняя структура постоянного запоминающего устройства на диске формата Blu-ray (BD-ROM).

На чертеже Фиг. 18 изображена блок-схема, на которой показана внутренняя структура устройства воспроизведения.

На чертеже Фиг. 19 показано различие между режимом двумерного отображения и режимом трехмерного отображения, которые реализованы устройством воспроизведения.

На чертеже Фиг. 20 показано различие между теми случаями, когда стереоскопический режим в видеоплоскости включен и выключен.

На чертеже Фиг. 21 показано различие между теми случаями, когда стереоскопический режим в плоскости заднего фона включен и выключен.

На чертеже Фиг. 22 показано различие между теми случаями, когда стереоскопический режим в плоскости интерактивной графики включен и выключен.

На чертеже Фиг. 23 показано то, каким образом осуществляют визуализацию с использованием смещения.

На чертеже Фиг. 24 изображена схема последовательности операций, на которой показан способ наложения, выполняемый сумматором.

На чертеже Фиг. 25 изображена схема последовательности операций, на которой показан способ двумерного наложения, выполняемый сумматором.

На чертеже Фиг. 26 изображена схема последовательности операций, на которой показан способ трехмерного наложения, выполняемый сумматором.

На чертеже Фиг. 27 показаны параметры наложения, необходимые для наложения, выполняемого сумматором, и доступные значения параметров наложения.

На чертеже Фиг. 28 показана "информация о наложении" в объекте BD-J, записанном на носителе информации.

На чертеже Фиг. 29 изображена схема последовательности операций, на которой показан способ выбора режима для выполнения наложения при отсутствии списка воспроизводимых файлов, подлежащего автоматическому воспроизведению.

На чертеже Фиг. 30 показан перечень режимов наложения, поддерживаемых устройством воспроизведения.

На чертеже Фиг. 31 изображена схема последовательности операций, на которой показан способ выбора режима для выполнения наложения при наличии списка воспроизводимых файлов, подлежащего автоматическому воспроизведению.

На чертеже Фиг. 32 изображена схема последовательности операций, на которой показан способ, выполняемый модулем управления режимом в начале раздела.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Изобретение из настоящей заявки на изобретение, относящееся к носителю записи, может быть реализовано как укомплектованный носитель информации для распространения кинофильмов, тогда как изобретение из настоящей заявки на изобретение, относящееся к устройству воспроизведения, к интегральной схеме, к способу воспроизведения и к программе, может быть реализовано как устройство воспроизведения, обеспечивающее поддержку укомплектованного носителя информации.

На чертеже Фиг. 1 изображена принципиальная схема, на которой показана система, включающая в себя укомплектованный носитель информации и устройство воспроизведения, а также показаны характерные технические элементы системы. Система составлена из носителя 100 записи, которым является укомплектованный носитель информации, устройства 200 воспроизведения, которым является устройство воспроизведения, операционного устройства 300, дисплея 400, очков 500 и тракта 600 передачи, и реализована вместе с устройством 700 записи.

Носитель 100 записи представляет собой дисковый носитель информации на котором записаны закодированные со сжатием потоковые файлы и объект, задающий режим работы, причем этот объект, задающий режим работы, вызывает выполнение устройством воспроизведения обмена сигналами с приложением на границе раздела. Изначально, объект, задающий режим работы, включает в себя таблицу управления приложениями для того, чтобы мог осуществляться обмен сигналами с приложением на границах между разделами. В отличие от этого, носитель 100 записи включает в себя в качестве технического элемента, являющегося отличительным признаком, таблицу управления терминалом, которая становится действующей на границах между разделами.

Устройство 200 воспроизведения выполняет обмен сигналами с приложением на границе раздела с использованием таблицы управления приложениями в объекте, задающем режим работы, и также считывает закодированные со сжатием потоковые файлы с носителя 100 записи. Устройство 200 воспроизведения также считывает закодированный со сжатием потоковый файл с носителя 100 записи, выполняет его распаковку-декодирование, и выводит распакованные-декодированные данные кадра в дисплей 400. Отличительным признаком этой операции является то, что перед выводом распакованных-декодированных данных кадра указывают частоту отображения для дисплея 400 с использованием информации об инициализации, содержащейся в таблице управления терминалом из объекта, задающего режим работы, на основании обмена сигналами с приложением на границе раздела.

Данные кадра представляют собой группу данных, подлежащих выводу на экран дисплея в одном периоде кадровой развертки сигнала изображения, и представляют собой группу данных об элементах изображения, имеющих заданную разрешающую способность. По существу, данные кадра представляют собой данные изображения, составленные из данных об элементах изображения для одного выводимого на экран изображения. Однако графическое изображение, отображающее графический интерфейс пользователя (GUI), графику, отображающую субтитры, или составное растровое изображение также считают данными кадра.

Операционное устройство 300 представляет собой устройство для приема данных о действиях пользователя. Операционное устройство 300 выводит сигнал, указывающий действие пользователя, в устройство 200 воспроизведения, вызывая то, что в устройстве воспроизведения происходит событие, причем это событие становится инициирующим фактором для работы приложения.

Дисплей 400 принимает команду, задающую частоту отображения, из устройства 200 воспроизведения через тракт 600 передачи, инициализирует сам дисплей 400 в соответствии с частотой отображения, а затем принимает данные кадра, в простом текстовом формате без сжатия, выведенные из устройства 200 воспроизведения, и подает принятые данные кадра в качестве выходного сигнала дисплея. Видеоизображения, которые могут быть отображены дисплеем 400, включают в себя двумерные видеоизображения и трехмерные видеоизображения. Двумерное видеоизображение составлено из изображений, каждое из которых представлено элементами изображения в положениях их отображения на экране дисплея, где плоскость, включающая в себя экран дисплея, определена как плоскость X-Y. Двумерные видеоизображения также могут именоваться моноскопическими изображениями.

В отличие от этого, трехмерное видеоизображение составлено из изображений, каждое из которых кажется трехмерным или появляется перед экраном или позади экрана для человеческих глаз. Они реализованы путем применения структуры из данного варианта осуществления изобретения к элементам изображения, из которых составлен экран дисплея в плоскости X-Y, где прямую линию, перпендикулярную к плоскости X-Y, рассматривают как ось (в данном варианте осуществления изобретения прямая линия, перпендикулярная к плоскости X-Y, определена как ось (ось Z)). Режим отображения, в котором на дисплей 400 выводят двумерное видеоизображение, именуют "режимом двумерного отображения", а режим отображения, в котором на дисплей 400 выводят трехмерное видеоизображение, именуют "режимом трехмерного отображения".

Когда дисплей 400 производит вывод трехмерного видеоизображения, пользователь должен носить очки 500, снабженные затворами, для того, чтобы они обеспечили для пользователя стереоскопическую визуализацию под заданным оптическим управлением.

Тракт 600 передачи включает в себя кабель, соединяющий устройство 200 воспроизведения с дисплеем 400, и его интерфейс.

Устройство 700 записи записывает закодированные со сжатием потоковые файлы и объект, задающий режим работы, на носитель 100 записи.

Этим завершают описание системы. Ниже приведено описание оптического управления для обеспечения стереоскопической визуализации для пользователя.

На чертеже Фиг. 2 показано то, как пользователь, носящий очки 500, видит данные изображения для левого глаза и данные изображения для правого глаза.

На чертеже Фиг. 2 стрелкой vw1 указано изображение, введенное для точки наблюдения в периоде просмотра левым глазом, а стрелкой vw2 указано изображение, введенное для точки наблюдения в периоде просмотра правым глазом, причем в периоде просмотра левым глазом в поле зрения левого глаза пользователя через очки 500 попадают изображения данных изображения для левого глаза, а в периоде просмотра правым глазом в поле зрения правого глаза пользователя через очки 500 попадают изображения данных изображения для правого глаза, что указано стрелками, соответственно, vw1 и vw2.

На чертежах Фиг. 3A - Фиг. 3В проиллюстрирован принцип, вызывающий появление изображения перед экраном дисплея, когда смещение плоскости установлено равным положительному значению (когда положение записи графического изображения в периоде просмотра левым глазом сдвинуто вправо, а положение записи графического изображения в периоде просмотра правым глазом сдвинуто влево).

На чертежах Фиг. 3A-3В круги представляют собой изображения, выведенные на экран дисплея. В режиме двумерного отображения правый глаз и левый глаз видят одно и то же изображение в заданном положении на экране дисплея, и фокус находится на экране дисплея, когда оба глаза используют для просмотра изображения (Фиг. 3A). В результате, выводимое на экран дисплея изображение находится на экране дисплея.

В периоде просмотра левым глазом левый глаз видит изображение, которое было сдвинуто вправо относительно того положения, когда смещение плоскости равно "0", тогда как в тот же самый период поле зрения правого глаза заблокировано затвором очков 500, и правый глаз ничего не может видеть. С другой стороны, в периоде просмотра правым глазом правый глаз видит изображение, которое было сдвинуто влево относительно того положения, когда смещение плоскости равно "0", тогда как в тот же самый период поле зрения левого глаза заблокировано затвором очков 500, и левый глаз ничего не может видеть (Фиг. 3Б).

Люди фокусируются на изображении, используя оба глаза, и распознают, что изображение находится в фокусе. Соответственно, когда состояние, в котором левый глаз видит изображение через очки 500, и состояние, в котором правый глаз видит изображение, непрерывно переключают через короткие промежутки времени, глаза людей стремятся сфокусироваться в фокусе, расположенном перед экраном дисплея, и в результате этого имеет место оптический обман, как будто бы изображение находится в фокусе перед экраном дисплея (Фиг. 3В).

На чертежах Фиг. 4A-4В проиллюстрирован принцип, вызывающий появление изображения за экраном дисплея.

На чертежах Фиг. 4A-4В круги представляют собой изображения, отображенные на экране дисплея. В режиме двумерного отображения правый глаз и левый глаз видят одно и то же изображение в заданном положении на экране дисплея, и фокус существует на экране дисплея, когда для просмотра изображения используют оба глаза (Фиг. 4A). В результате, выводимое на экран дисплея изображение находится на экране дисплея.

В периоде просмотра левым глазом левый глаз видит изображение, которое было сдвинуто влево относительно того положения, когда смещение плоскости равно "0", тогда как в тот же самый период поле зрения правого глаза заблокировано затвором очков 500, и правый глаз ничего не может видеть. С другой стороны, в периоде просмотра правым глазом правый глаз видит изображение, которое было сдвинуто вправо относительно того положения, когда смещение плоскости равно "0", тогда как в тот же самый период поле зрения левого глаза заблокировано затвором очков 500, и левый глаз ничего не может видеть (Фиг. 4Б).

Когда переключение между состоянием, в котором левый глаз видит изображение через очки 500, и состоянием, в котором правый глаз видит изображение, продолжают выполнять через короткие промежутки времени, глаза людей стремятся сфокусироваться в фокусе, расположенном позади экрана дисплея, и в результате этого имеет место оптический обман, как будто бы изображение находится в фокусе позади экрана дисплея (Фиг. 4В).

Этим завершают описание очков 500. Ниже приведено подробное описание тракта 600 передачи.

На чертежах Фиг. 5A и Фиг. 5Б показано соответствие между трактом передачи и периодами кадровой развертки.

Во второй строке чертежа Фиг. 5A показан период кадровой развертки, включающий в себя период затемнения изображения и соответствующие периоды отображения кадров (1)-(4).

В первой строке чертежа Фиг. 5A показан тракт передачи, включающий в себя период согласования и соответствующие периоды передачи данных изображения, подлежащих выводу на экран дисплея в кадрах (1)-(5). Стрелки между первой и второй строками указывают соответствие между периодами отображения кадров (которые также именуют ниже "периодами кадровой развертки") и данными изображения, подлежащими выводу на экран дисплея в каждом кадре. Каждый период кадровой развертки начинается только после приема данных изображения, подлежащих выводу на экран дисплея в периоде кадровой развертки. Период затемнения изображения представляет собой период, в котором не были приняты какие-либо данные изображения, подлежащие выводу на экран дисплея в периоде кадровой развертки, и, следовательно, в примере из Фиг. 5A период затемнения изображения соответствует периоду, который включает в себя период согласования и период, в течение которого еще не были приняты данные изображения, подлежащие выводу на экран дисплея в кадре (1).

На чертеже Фиг. 5Б показаны состояния тракта передачи и периодов кадровой развертки до и после изменения частоты отображения. На левой стороне чертежа Фиг. 5Б показано, что данные изображения передают с частотой 59,94 Гц, на правой стороне чертежа Фиг. 5Б показано, что данные изображения передают с частотой 50 Гц, а в середине чертежа Фиг. 5Б указан момент времени, в который изменяют частоту отображения. На левой стороне чертежа Фиг. 5Б данные изображения передают в соответствии с правилом, заключающимся в том, что данные изображения должны быть переданы до начала соответствующего периода кадровой развертки. Однако изменение частоты отображения вызывает то, что происходит согласование, и данные изображения, подлежащие выводу на экран дисплея в кадре (14), не приняты. Это вызывает то, что имеет место период затемнения изображения, показанный во второй строке чертежа Фиг. 5Б, который продолжается с момента времени непосредственно после изменения частоты отображения до того момента времени, когда приняты данные изображения, подлежащие выводу на экран дисплея в кадре (14).

Этим завершают описание тракта передачи. Ниже приведено подробное описание носителя записи.

На чертеже Фиг. 6 показана внутренняя структура носителя 100 записи и внутренняя структура устройства 200 воспроизведения. Как показано на Фиг. 6, носитель 100 записи включает в себя таблицу 101 индексов, архивный файл 102 классов, объект 103, задающий режим работы, потоковый файл 104, файл 105 информации о клипах, и файл 106 информации о списке воспроизводимых файлов.

<Таблица 101 индексов>

Таблица 101 индексов содержит управляющую информацию для всего носителя записи и указывает соответствие между объектами, задающими режим работы, (которые задают режимы работы устройства воспроизведения) и множеством номеров разделов, которые могут быть сохранены в регистре номера раздела, предусмотренном в устройстве воспроизведения. Разделы, записанные на носителе записи, представляют собой пары из (i) объекта, задающего режим работы, который идентифицирован номером раздела, и (ii) списка воспроизводимых файлов, воспроизводимых из этого объекта, задающего режим работы. Здесь список воспроизводимых файлов представляет собой единичный элемент воспроизведения, который идентифицирован порядком воспроизведения, заданным в цифровом потоке, включающем в себя поток видеоинформации.

Здесь следует отметить, что номера разделов, которые могут быть сохранены в регистре номера раздела, включают в себя номер "0", номера с "1" по "999" и неопределенное значение "0xFFFF". Номер "0" раздела представляет собой номер раздела, соответствующего разделу "верхнее меню". Раздел "верхнее меню" представляет собой раздел, который может быть вызван посредством операции вызова меню, выполненной пользователем, и представляет собой раздел для приема от пользователя результатов выбора одного из множества разделов. Номер раздела, имеющий неопределенное значение "0xFFFF", представляет собой номер раздела, соответствующего первому воспроизводимому разделу. Первый воспроизводимый раздел представляет собой раздел, который отображает предупреждение для зрителя, логотип поставщика информационного содержимого и т.д. сразу же после загрузки носителя записи.

Таблица индексов включает в себя элементы (элементы таблицы индексов), находящиеся во взаимно-однозначном соответствии с номерами разделов. Каждый элемент таблицы индексов включает в себя объект, задающий режим работы, который задает режим работы. Посредством этой структуры таблица индексов подробно определяет то, как функционирует каждый раздел в соответствующем режиме работы.

В устройстве воспроизведения значение регистра номера раздела изменяется в следующем порядке: неопределенное значение "0xFFFF" -> любое из значений с "1" по "999" -> "0". Это изменение номера раздела, хранящегося в регистре номера раздела, указывает следующее. После загрузки носителя записи сначала воспроизводят первый воспроизводимый раздел; после первого воспроизводимого раздела воспроизводят разделы, имеющие любой из номеров разделов с "1" по "999"; и после этих разделов воспроизводят раздел "верхнее меню", ожидая того, когда пользователем будет произведен выбор. Раздел, имеющий номер раздела из номеров разделов с "1" по "999", который хранится в регистре номера раздела в текущий момент времени, является текущим целевым объектом воспроизведения, а именно, "текущим разделом". То, каким образом заданы номера, которые должны храниться в регистре номера раздела, определяется действием пользователя, произведенным в ответ на раздел "верхнее меню", и путем установки регистра номера раздела посредством программы.

<Архивный файл 102 классов>

Архивный файл 102 классов представляет собой файл, сгенерированный путем архивации файла структуры классов из приложения в форме байт-кода (файла классов) вместе с файлом манифеста цифрового удостоверения, файлом сигнатуры диска, файлом ключа шифрования сигнатуры диска и файлом запроса на получение разрешения. Загрузку приложения выполняют путем обработки всего архивного файла классов.

Приложение в форме байт-кода представляет собой программу в исполняемом формате, полученную путем компиляции структуры классов, являющейся исходным кодом, написанным на языке объектно-ориентированного программирования. Приложение в форме байт-кода построено из кода (байт-кода), который не зависит от устройства. Приложение в форме байт-кода в данном варианте осуществления изобретения является управляемым событиями, и имеет место переход между состояниями в соответствии с событием. Существуют четыре состояния: "загружено"; "пауза"; "активное" и "разрушено". В приложении в форме байт-кода регистрируют ключевое событие, причем это ключевое событие является инициирующим фактором для работы приложения в форме байт-кода. Регистрацию ключевого события, являющегося инициирующим фактором для работы приложения в форме байт-кода, выполняет "прослушиватель" событий (event listener).

<Объект 103, задающий режим работы>,

Объект 103, задающий режим работы, представляет собой информацию, задающую режим работы, в котором устройством воспроизведения управляют в соответствующем разделе, когда этот раздел выбран в таблице индексов в качестве текущего раздела. Как показано на Фиг. 6, объект 103, задающий режим работы, составлен из таблицы 107 управления приложениями, таблицы 108 управления терминалом и информации 109 о доступе к списку воспроизводимых файлов.

Поскольку раздел представляет собой единичный элемент воспроизведения, заданный соответствующим объектом, задающим режим работы, то объект, задающий режим работы, который управляет функционированием раздела, определяется соответствием между разделами и объектами, задающими режим работы, указанными в таблице индексов. Когда выбран раздел, соответствующий тому объекту, задающему режим работы, который выполняет только отображение графического интерфейса пользователя (GUI), не выполняя воспроизведение аудиовизуальной (AV) информации, то выполняют только отображение GUI. Когда выбран раздел, соответствующий тому объекту, задающему режим работы, который обеспечивает просмотр веб-страниц с использованием браузера, то отображают только браузер. Когда выбран раздел, соответствующий тому объекту, задающему режим работы, который выполняет только воспроизведение аудиовизуальной информации, то выполняют только воспроизведение аудиовизуальной информации.

<Потоковый файл 104>

В потоковом файле 104 хранится транспортный файл, который получен путем мультиплексирования потока видеоинформации, одного или большего количества потоков звуковой информации и потока графической информации.

Потоковые файлы подразделяют на два типа: только двумерные (2D-only); и двойственные двумерно-трехмерные (2D-3D-double). Только двумерные потоковые файлы представлены в обычном формате транспортного потока, и двойственные двумерно-трехмерные потоковые файлы представлены в формате стереоскопического потокового файла с перемежением.

Формат стереоскопического потокового файла с перемежением представляет собой такой формат, в котором экстенты (непрерывные области) основного транспортного потока (основного TS), включающего в себя поток видеоинформации для основного вида, и экстенты субтранспортного потока (суб- TS), включающего в себя поток видеоинформации для зависимого вида, расположены с перемежением.

Поток видеоинформации для о
