Способ и устройство для защиты беспроводных узлов ретрансляции

Способ и устройство для защиты беспроводных узлов ретрансляции

Иллюстрации

Показать все

Реферат

Испрашивание приоритета согласно § 119 раздела 35 свода законов США

[0001] Настоящая заявка на патент испрашивает приоритет следующей предварительной заявки США №61/297649, названной «Method and apparatus for securing wireless Relays», поданной 22 января 2010, переданной ее правопреемнику и тем самым явно включенной здесь по ссылке.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0002] Один или более признаков относятся к обеспечению безопасности устройств связи, более конкретно для защиты узлов ретрансляции, которые служат, чтобы беспроводным образом соединять пользовательское оборудование с сетью связи.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0003] Проект партнерства третьего поколения 3GPP является объединением между группами телекоммуникационных ассоциаций, которые объединились для определения глобально применимых спецификаций мобильной телефонной системы третьего поколения (3G) (например, в описании проекта Международных Мобильных Телекоммуникаций - 2000 Международного Телекоммуникационного Союза (ITU)) на основании спецификации развитой глобальной системы мобильной связи (GSM) и охватывающую радио-, базовую сеть и архитектуру обслуживания. Среди нескольких других стандартов в 3GPP, проект долгосрочного развития (LTE) является стандартом на арене технологии мобильной сети.

[0004] В эволюции сетей, совместимых с LTE, узлы ретрансляции развертываются, чтобы помочь в расширении охвата сети для пользовательского оборудования и улучшить полосу пропускания границы ячейки. В отличие от других устройств сети, таких как усовершенствованные узлы В (eNB), объект управления мобильностью (ММЕ) и т.д., которые работают под управлением оператора, управляющего физическими местоположениями, узлы ретрансляции имеют тенденцию размещаться ближе к пользовательскому оборудованию, в физически более доступных или уязвимых местоположениях, и работать более независимо. В результате узлы ретрансляции подвержены некоторым новым угрозам безопасности и атакам (например, атакам "незаконный посредник", атакам подражания узла ретрансляции и т.д.), которые не присутствуют в других устройствах сети, таких как eNB или ММЕ.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Предоставляется способ, работающий в узле ретрансляции. Узел ретрансляции может быть сконфигурирован для работы между первым узлом доступа и первым мобильным узлом посредством передачи трафика между первым узлом доступа и первым мобильным узлом. Первый интерфейс связи узла ретрансляции может быть адаптирован для связи с первым узлом доступа, причем узел ретрансляции проявляется в качестве второго мобильного узла для первого узла доступа. Второй интерфейс связи узла ретрансляции может быть адаптирован для связи с первым мобильным узлом, причем узел ретрансляции проявляется в качестве второго узла доступа для первого мобильного узла. Узел ретрансляции может посылать сообщение аутентификации устройства для разрешения аутентификации устройства узла ретрансляции. Точно так же узел ретрансляции может посылать сообщение аутентификации абонента для разрешения аутентификации абонента узла ретрансляции, где аутентификация устройства связана с аутентификацией абонента при определении, может ли узел ретрансляции получить услугу связи по сети связи. Узел ретрансляции может получить доступ к сети связи после успешной аутентификации абонента и аутентификации устройства. Например, узел ретрансляции может принять сообщение предоставления обслуживания, предоставляющее доступ к сети связи, после успешной аутентификации абонента и аутентификации устройства. Альтернативно, узел ретрансляции может принять сообщение отклонения обслуживания, отклоняющее доступ к сети связи, после неудачной аутентификации абонента или аутентификации устройства. Сообщение аутентификации устройства и сообщение аутентификации абонента могут быть посланы одновременно в качестве единого сообщения аутентификации. Первый интерфейс связи может реализовать протокол связи по воздуху, отличный от второго интерфейса связи. Аутентификация устройства может быть выполнена посредством использования по меньшей мере одного из идентификатора устройства или ключа устройства, уникального для узла ретрансляции и сохраненного на безопасном, несменном устройстве хранения в узле ретрансляции. Идентификатор устройства может быть по меньшей мере одним из международной идентификации мобильного оборудования (IMEI) для узла ретрансляции, модуля узла доступа в узле ретрансляции или модуля мобильного узла в узле ретрансляции. Первый интерфейс связи может быть частью модуля мобильного доступа, адаптированного для работы в качестве расширенного Узла B для сети, совместимой с проектом долгосрочного развития. Первый интерфейс связи может быть частью модуля мобильного узла для узла ретрансляции, и второй интерфейс связи является частью модуля узла доступа узла ретрансляции. Аутентификация абонента может последовательно повторяться более часто, чем аутентификация устройства. Идентификатор абонента или ключ, используемый в аутентификации абонента, могут быть предварительно ассоциированы с типом устройства, и аутентификация абонента является успешной, только если аутентификация устройства идентифицирует одинаковый тип устройства.

[0006] Дополнительно, узел ретрансляции может быть сконфигурирован для преобразования трафика первого типа пакета, принятого по первому интерфейсу связи, во второй тип пакета для передачи по второму интерфейсу связи. Точно так же узел ретрансляции может быть сконфигурирован для преобразования трафика второго типа пакета, принятого по второму интерфейсу связи, в первый тип пакета для передачи по первому интерфейсу связи. Таким образом, узел ретрансляции может быть сконфигурирован для преобразования передачи трафика данных между первым интерфейсом связи и вторым интерфейсом связи от первого типа сигнала ко второму типу сигнала.

[0007] Также предоставляется способ, работающий на объекте аутентификации сети. Сообщение аутентификации устройства может быть принято объектом аутентификации, причем сообщение аутентификации устройства исходит из узла ретрансляции, который работает между первым мобильным узлом и первым узлом доступа. Объект аутентификации может затем выполнять аутентификацию устройства на основании одного или более идентификаторов устройства или ключей, ассоциированных с узлом ретрансляции, модулем узла доступа узлом ретрансляции или модулем мобильного узла для узла ретрансляции. Сообщение аутентификации абонента может также быть принято на объекте аутентификации, причем сообщение аутентификации абонента исходит из узла ретрансляции. Объект аутентификации может затем выполнять аутентификацию абонента на основании одного или более идентификаторов абонента или ключей, ассоциированных с узлом ретрансляции. Сообщение, предоставляющее доступ узлу ретрансляции к сети связи, может затем быть послано после успешной аутентификации абонента и аутентификации устройства. Альтернативно, сообщение, отклоняющее доступ узла ретрансляции к сети связи, может быть послано после неудачной аутентификации абонента или аутентификации устройства. Идентификатор абонента или ключ, используемый в аутентификации абонента, может быть предварительно ассоциирован с типом устройства, и аутентификация абонента является успешной, только когда аутентификация устройства идентифицирует один и тот же тип устройства. Сообщение аутентификации устройства и сообщение аутентификации устройства абонента могут быть приняты одновременно в качестве единого сообщения аутентификации.

[0008] Объект аутентификации может послать первое сообщение на узел ретрансляции для инициации аутентификации устройства; и/или может послать второе сообщение на узел ретрансляции для инициации аутентификации абонента. Аутентификация устройства может быть выполнена узлом аутентификации устройства, в то время как аутентификация абонента выполняется узлом аутентификации абонента.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0009] ФИГ. 1 является блок-схемой примерной сети связи с узлом ретрансляции.

[0010] ФИГ. 2 иллюстрирует подражание узла ретрансляции для атаки на пользовательское UE, присоединенное к узлу ретрансляции.

[0011] ФИГ. 3 иллюстрирует атаку узла ретрансляции "незаконный посредник" (MitM).

[0012] ФИГ. 4 иллюстрирует пример того, как узел ретрансляции может быть защищен от атакующих посредством реализации аутентификации устройства.

[0013] ФИГ. 5 является блок-схемой, иллюстрирующей примерный узел ретрансляции.

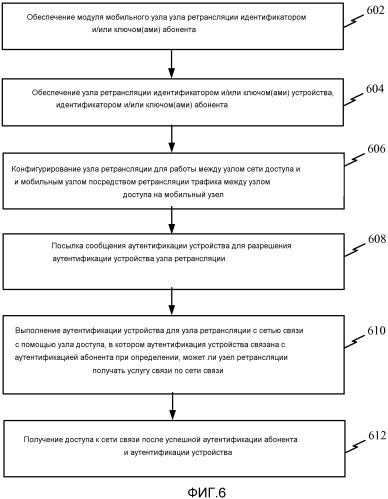

[0014] ФИГ. 6 иллюстрирует способ, работающий в узле ретрансляции для уменьшения вероятности атаки посредством выполнения аутентификации устройства.

[0015] ФИГ. 7 является блок-схемой, иллюстрирующей выбранные компоненты узла аутентификации в соответствии с по меньшей мере одной реализацией.

[0016] ФИГ. 8 иллюстрирует способ, работающий в узле аутентификации для уменьшения вероятности атаки на узел ретрансляции посредством выполнения аутентификации устройства.

ПОДРОБНОЕ ОПИСАНИЕ

[0017] В следующем ниже описании конкретные описания даются для обеспечения полного понимания описанных реализаций. Однако специалисту в данной области техники будет понятно, что эти реализации могут быть осуществлены без этих конкретных описаний. Например, схемы могут быть показаны в блок-схемах для того, чтобы не затруднять понимание реализаций в ненужных подробностях. В других случаях известные схемы, структуры и способы могут быть показаны подробно для того, чтобы не затруднять понимание реализаций.

[0018] Слово "примерный" используется в настоящем описании, чтобы служить в качестве примера, частного случая или иллюстрации. Любой аспект или вариант осуществления, описанный в настоящем описании в качестве "примерного", не обязательно должен быть рассмотрен в качестве предпочтительного или выгодного по отношению к другим вариантам осуществления. Аналогично, термин "варианты осуществления" не требует, чтобы все варианты осуществления включали в себя рассмотренный признак, преимущество или режим работы. Термины "узел ретрансляции" и "пользовательское оборудование", которые используются в настоящем описании, предназначаются для широкой интерпретации. Например, "узел ретрансляции" может относиться к устройству, которое облегчает беспроводное соединение (для одного или более пользовательских оборудований) для связи или сети передачи данных. Кроме того, термины "пользовательское оборудование" и/или "мобильный узел", и/или "клиентский терминал" могут включать в себя мобильные телефоны, пейджеры, беспроводные модемы, персональные цифровые ассистенты, персональные информационные менеджеры (PIM), карманные компьютеры, ноутбуки, цифровые планшеты и/или другие устройства мобильной связи/вычислительные устройства, которые связываются, по меньшей мере частично, с помощью беспроводной или сотовой сети. Термин "узел доступа" может относиться к устройству, подсоединенному к сети связи и предоставляющему беспроводное соединение между одним или более мобильными узлами с сетью связи.

КРАТКИЙ ОБЗОР

[0019] Для уменьшения угрозы безопасности, представляемой вставкой узла ретрансляции в сети связи, как аутентификация устройства, так и аутентификация абонента выполняются в узле ретрансляции. Аутентификация устройства и аутентификация абонента могут быть связаны таким образом, чтобы узлу ретрансляции был разрешен доступ для работы в сети, только если как аутентификация устройства, так и аутентификация абонента прошли успешно. Дополнительно, сеть связи (или узел аутентификации) может дополнительно верифицировать, что идентификатор абонента (принятый в качестве части аутентификации абонента) ассоциирован с соответствующим типом устройства (идентифицированный идентификатором устройства в соответствующем устройстве аутентификации) в качестве части процесса аутентификации абонента.

ПРИМЕРНАЯ СЕТЬ СВЯЗИ С УЗЛОМ РЕТРАНСЛЯЦИИ

[0020] ФИГ. 1 является блок-схемой примерной сети связи с узлом ретрансляции. Сеть 100 связи может содержать сеть 102 IP связи (например, сеть, совместимую с проектом долгосрочного развития (LTE)), шлюз, обсуживающий пользовательское-UE, (SGW)/PDN шлюз (PGW) 126, донорский eNB 128 (также называемый узлом доступа), узел 120 ретрансляции и пользовательское оборудование 104 (пользовательское-UE) (также называемое мобильным узлом). Узел 120 ретрансляции подсоединяется к сети 102 связи с помощью донорского eNB 128 и шлюза, обсуживающего пользовательского-UE(SGW)/PDN шлюз (PGW) 126. Для сети 102 связи и донорского eNB 128 узел 120 ретрансляции может фигурировать в качестве пользовательского оборудования (например, UE). Для пользовательского оборудования 104 (пользовательского-UE) узел 120 ретрансляции может фигурировать в качестве расширенного Узла B (eNB). Для этой цели узел 120 ретрансляции может включать в себя модуль 122 eNB (для фигурирования в качестве сетевого шлюза к UE 104) и модуль 124 UE (для фигурирования в качестве UE в сети 102).

[0021] С точки зрения сети 102 связи узел 120 ретрансляции фигурирует в качестве пользовательского оборудования. Передача данных на/от узла 120 ретрансляции и сети 102 связи выполняется с помощью модуля 124 UE (например, посредством использования протокола/интерфейса сигнала Un Системы Усовершенствованного Универсально Наземного Доступа (E-UTRA)).

[0022] Точно так же с точки зрения пользовательского-UE 104, узел 120 ретрансляции фигурирует в качестве сети eNB. Передача данных на/от узла 120 ретрансляции и пользовательского-UE 104 выполняется с помощью модуля 122 eNB (например, посредством использования протокола/интерфейса сигнала Un Усовершенствованного Универсального Наземного Доступа (E-UTRA)). В то время как узлы eNB обычно подсоединяются к сети 102 связи проводным соединением (например, волоконно-оптическим соединением и т.д.), узел ретрансляции может использовать сигнализацию по воздуху (например, совместимую с протоколом LTE) для связи с eNB.

[0023] В одном примере донорский eNB 128 может включать в себя функциональные возможности eNB 116, SGW/PGW 114 UE ретрансляции и/или шлюза 112 ретрансляции. Связь между шлюзом 112 ретрансляции и SGW/PGW 126 пользовательского-UE может использовать протокол/интерфейс сигнала S1-U (UE). Точно так же связь между eNB 116 и SGW/PGW 114 UE ретрансляции может использовать протокол/интерфейс сигнала S1-U (Ретрансляция).

[0024] Uu и Un в E-UTRA относятся к обычным протоколам/интерфейсам сигнализации между пользовательским-UE 104 и узлом 120 ретрансляции, узлом 120 ретрансляции и донорским-eNB 128 соответственно. Uu и Un интерфейсы в E-UTRA могут быть интерфейсами сети LTE для предоставления услуг пакетных данных по радио на/от пользовательского-UE 104.

[0025] Серии технических спецификаций Технической Спецификации (TS) 36.41x 3GGP также определяют интерфейс S1 для взаимосвязи компонента Усовершенствованного NodeB (eNB) Усовершенствованной универсальной наземной Сети радиодоступа (E-UTRAN) с Основной Сетью Расширенной Архитектуры Системы (SAE)/Усовершенствованной основной пакетной системой (EPC). Таким образом, связь между eNB 116 и SGW/PGW 114 UE-ретрансляции может использовать протокол/интерфейс S1 сигнализации.

[0026] В одном примере обслуживающие шлюзы (то есть, SGW 114 UE-ретрансляции и/или SGW 126 пользовательского-UE) маршрутизируют и направляют пользовательские пакеты данных, также действуя в качестве привязки мобильности для пользовательской плоскости во время передач обслуживания между eNB и в качестве привязки для мобильности между LTE и другими технологиями 3GPP (завершение (окончание) интерфейса S4 и передачи трафика между системами 2G/3G и PGW). Точно так же Шлюзы PDN (PGW) (например, PGW 114 UE ретрансляции и PGW 126 пользовательского-UE) могут предоставлять возможность соединения (связность) от UE к внешним сетям пакетных данных, будучи точкой выхода и входа трафика для UE. UE может иметь одновременную возможность соединения с более чем одним PGW для получения доступа к множественным узлам PDN. PGW может выполнять осуществление политики, фильтрацию пакетов для каждого пользователя, поддержку загрузки, законный Перехват и отображение пакетов. Другая роль PGW должна действовать в качестве привязки для мобильности между технологиями 3GPP и не 3GPP, такими как WiMAX и 3GPP2 (CDMA 1X и EvDO).

[0027] В примере на ФИГ. 1 сеть 102 связи может быть адаптирована для распознавания, что пользовательское-UE 104 подсоединено с помощью донорского eNB 128. Таким образом, SGW/PGW 126 пользовательского-UE сообщается посредством Объекта Управления Мобильностью (ММЕ) 108 пользовательского-UE для направления связи для пользовательского-UE 104 через ретрансляционный GW 112 донорского eNB 128. Поскольку пользовательское-UE 104 фактически подсоединяется через узел ретрансляции 120, SGW/PGW 114 UE ретрансляции сконфигурирован посредством объекта 118 управления мобильностью (ММЕ) UE ретрансляции для маршрутизации связи для пользовательского-UE 104 к узлу 120 ретрансляции. Должно быть отмечено, что так как узел 120 ретрансляции фигурирует в качестве другого UE (то есть модуля UE 124), протоколы донорского eNB 116 и/или операции не должны быть модифицированы. Это позволяет повторно использовать существующие протоколы/интерфейсы в узле ретрансляции и eNB. Должно быть отмечено, что в целях иллюстрации на ФИГ. 1 показаны два отдельных ММЕ (то есть ММЕ 108 пользовательского-UE и ММЕ 118 UE ретрансляции). Однако в некоторых реализациях функции, выполняемые посредством ММЕ 108 пользовательского-UE и ММЕ 118 UE ретрансляции, могут быть объединены в единое устройство ММЕ.

[0028] Множество систем связи полагаются на аутентификацию абонента/пользователя перед предоставлением доступа к сети. Это может быть сделано при помощи сменного модуля абонента или смарт-карты (например, также известной как универсальная карта с интегральной схемой (UICC) в сетях, совместимых с LTE), которая подсоединяется к UE или модулю UE и содержит один или более ключей, используемых для аутентификации абонента/пользователя (например, для реализации аутентификации и согласования ключей (АКА)). В одном примере модуль 124 UE в узле 120 ретрансляции может включать в себя по меньшей мере одну такую сменную смарт-карту. Однако, так как такая процедура аутентификации абонента/пользователя разработана для разрешения пользователям/абонентам изменять/модернизировать оборудования UE (то есть смарт-карты могут быть перемещены на различные оборудования UE), сменные смарт-карты не служат для аутентификации модуля 124 UE или узла 120 ретрансляции.

[0029] В то время как представление узла 120 ретрансляции между пользовательским-UE 104 и донорским eNB 128 облегчает расширение области охвата сети, оно также предоставляет точку атаки, которая может быть использована для получения неавторизованного доступа к передачам данных. Несколько из этих атак включают в себя атаки подражания и "незаконный посредник".

[0030] Различные признаки безопасности могут быть реализованы в отношении узла 120 ретрансляции таким образом, чтобы передачи через узел 120 ретрансляции были столь же безопасны, как и передачи через обычный eNB. Таким образом, безопасность системы связи/сети не должна быть уменьшена или поставлена под угрозу из-за вставки узла ретрансляции в систему связи.

ПРИМЕРНЫЕ УГРОЗЫ ДЛЯ УЗЛОВ РЕТРАНСЛЯЦИИ В СЕТЯХ СВЯЗИ

Угроза 1: подражание Узлу Ретрансляции для атаки на Пользовательское-UE, присоединенное к Узлу Ретрансляции

[0031] ФИГ. 2 иллюстрирует подражание узлу ретрансляции (маскировку под узел ретрансляции) для атаки на пользовательское-UE, присоединенное к узлу ретрансляции. В атаке подражания атакующий может удалить универсальную карту интегральной схемы (UICC) 223 из подлинного узла 120 ретрансляции и вставить ее в узел 220 ретрансляции мошенника. UICC 223 служит для аутентификации подписки на услугу на домашнем сервере абонента (HSS) 219. Однако не имеется аутентификации узла ретрансляции в качестве устройства, только подписка в UICC, которое вставляется в узел ретрансляции. Следовательно, сеть связи не может обнаружить узел 220 ретрансляции мошенника, и, таким образом, ключи, относящиеся к пользовательскому-UE 104, передаются на узел 220 ретрансляции мошенника. Это позволяет пользовательскому-UE 104 быть присоединенным к узлу 220 ретрансляции мошенника, и таким образом безопасность передач данных на/от пользовательского-UE 104 может ставиться под угрозу.

Угроза 2: Атака на узел ретрансляции "незаконный посредник" в интерфейсе Un

[0032] ФИГ. 3 иллюстрирует атаку "незаконный посредник" (MitM) на узел ретрансляции. В этом случае реальная UICC на подлинном узле 120 ретрансляции может быть заменена поддельной UICC 324. Реальная UICC 323 затем вставляется в узел 320 ретрансляции MitM. В этой атаке узел 320 ретрансляции MitM вставляется между подлинным узлом 120 ретрансляции и донорским eNB 128. Поскольку атакующий знает ключ доступа для поддельной UICC 324, узел 320 ретрансляции MitM может перехватывать и декодировать сообщения на/от подлинного узла 120 ретрансляции. Узел 320 ретрансляции MitM может прозрачно передавать, принимать, просматривать и/или модифицировать трафик между подлинным узлом 120 ретрансляции и донорским eNB 128, или без подлинного узла 120 ретрансляции или без донорского eNB 128, который предупрежден об этом. Следовательно, безопасность любой передачи данных от пользовательского-UE 104, подсоединенного к реальному узлу 324 ретрансляции, может подвергаться риску. Должно быть отмечено, что узел 320 ретрансляции MitM может просматривать, модифицировать и/или вводить пользовательский трафик, даже если ключи, относящиеся к пользователю, защищаются в соответствии с безопасным протоколом (таким, как IPsec) между объектами ММЕ 108 и 118, обслуживающими пользовательское-UE 104 и узел 120 ретрансляции. Точка безопасности, иллюстрированная этой атакой, заключается в том, что должна быть не только аутентификация устройства узла 120 ретрансляции, но и чтобы все туннели безопасности от подлинного узла 120 ретрансляции завершались в реальной сети (то есть донорском eNB 128) вместо узла 320 ретрансляции MitM.

Угроза 3: Перехват/вставка трафика между интерфейсом узла ретрансляции и донорским eNB

[0033] Снова ссылаясь на ФИГ. 1, интерфейс между узлом 120 ретрансляции и донорским eNB 128 основывается на стандартном воздушном интерфейсе E-UTRAN. Это значит, что весь трафик сигнализации управления не радиоресурсами (RRC) между узлом 120 ретрансляции и донорским eNB 128 полностью не защищен. В то время, как это является приемлемым для пользовательского трафика от пользовательского-UE 104, это не приемлемо для трафика сигнализации (или S1-AP или X2-AP) от узла 120 ретрансляции к сети связи (например, донорскому eNB 128). Это значит, что интерфейс (то есть названный как интерфейс Un) между пользовательским-UE 104 и донорским eNB 128 нуждается в защите. Поэтому и интерфейс Un не может быть интерфейсом UE-eNB стандарта E-UTRAN, и должен быть использован некоторый другой способ защиты сигнализации S1-AP и X2-AP с помощью интерфейса Un,.

Угроза 4: Подражание узлу ретрансляции для атаки сети

[0034] Снова ссылаясь на ФИГ. 2, узел 220 ретрансляции мошенника может вставлять, по существу, три типа трафика в сеть связи. Во-первых, он может вставить сигнализацию не уровня доступа (NAS) по направлению к ММЕ 118 UE ретрансляции. Однако та же атака может быть сделана посредством пользовательского-UE мошенника, таким образом, рассмотрение этой атаки не является существенным для анализа безопасности узла ретрансляции. Во-вторых, узел 220 ретрансляции мошенника может вставить сигнализацию S1-AP или X2-AP. В-третьих, узел 220 ретрансляции мошенника может также вставить трафик пользовательской плоскости для попытки получения IP соединения или данных вставки от имени другого пользователя.

Примерная процедура безопасности для узлов ретрансляции

[0035] Для уменьшения или противостояния угрозам безопасности узлам ретрансляции и/или основной сети/системе связи, в которой работает узел ретрансляции, различные меры по безопасности могут быть реализованы в узле ретрансляции. Следовательно, способы, протоколы и/или способы описаны в настоящем описании для увеличения безопасности узлов ретрансляции и/или сетей/систем связи для различных типов угроз безопасности таким образом, чтобы в идеале узел ретрансляции был столь же безопасен, как и eNB.

[0036] Один аспект для предоставления такой безопасности включает в себя выполнение аутентификации устройства узла ретрансляции до того, как будет разрешена связь по сети связи. Например, как аутентификация устройства, так и аутентификация абонента (например, аутентификация E-UTRAN) могут быть выполнены для узла ретрансляции. Результаты аутентификации устройства и абонента могут быть связаны таким образом, чтобы, если любой из них не проходит аутентификацию, узел ретрансляции был неспособен работать в сети связи. Такая связь аутентификации устройства и аутентификации абонента может быть выполнена посредством использования любых средств шифрования, смешивания ключей, генерируемых в качестве части процесса аутентификации, или процедурных средств, например, сеть (или модуль, доверенный в сети, такой как UICC) проверяет, чтобы процедуры как аутентификация устройства, так и аутентификация абонента исходили от одного и того же объекта). Должно быть отмечено, что посредством такой связи использование поддельной UICC Угрозы 2 (то есть атаки " незаконный посредник" ФИГ. 3) препятствует тому, чтобы узел ретрансляции получал доступ к сети связи, так как не проходит аутентификация устройства.

[0037] В одной реализации такая связь может быть предоставлена посредством обеспечения ключей АКА (и реализовать связанные функции «f» АКА), непосредственно на безопасном устройстве хранения или среде для узла ретрансляции вместо того, чтобы хранить их на сменной карте UICC. Посредством помещения АКА ключей (обычно используемых для аутентификации абонента) в безопасное, несменное устройство хранения узла ретрансляции, ключи АКА эффективно также действуют в качестве ключей устройства. Таким образом, в этом случае аутентификация абонента также действует в качестве "аутентификации устройства".

[0038] Во второй реализации, процедуры безопасности E-UTRAN могут быть улучшены, чтобы также предоставить аутентификацию устройства на основании мандата, сохраненного в узле ретрансляции. Это эффективно связывает процедуры безопасности E-UTRAN (например, аутентификацию абонента) с аутентификацией устройства на основании идентификационной информации устройства узла ретрансляции, такой как IMEI модуля UE или идентификационной информации модуля eNB узла ретрансляции). Такие связи уменьшают угрозы, так как они обеспечивает сеть связи и узел ретрансляции с гарантией, что другой является подлинным. Предотвращаются некоторые из атак в Угрозах 2 и 4.

[0039] Еще одной особенностью связывания аутентификации устройства и аутентификации абонента является способность сети связи дополнительно верифицировать отношение между абонентом и устройством. Например, конкретный абонент или план обслуживания могут быть ассоциированы с устройствами узла ретрансляции. Поэтому, в качестве части аутентификации, сеть связи (например, узел аутентификации) может установить, соответствует ли идентификатор абонента, который она принимает (например, во время аутентификации абонента), устройству, идентифицированному посредством принятого идентификатора устройства. Например, если сеть связи принимает идентификатор абонента, известный, что он ассоциирован с типом устройства узла ретрансляции, но принимает соответствующий идентификатор устройства для мобильного устройства (не ретрансляционного устройства), то сеть связи может отклонить обслуживание, запрашиваемое устройством.

[0040] Другие аспекты безопасности могут дополнительно использовать протокол безопасности, такой как IPsec, между узлом ретрансляции и сетью связи с целью предоставления безопасности сигнализации плоскости управления. Например, Техническая Спецификация 33.401 v9.6.0 3GPP (включенная в настоящее описание посредством ссылки), пункт 11 определяет использование IPsec для защиты S1 и плоскости управления X2 для усовершенствованной пакетной системы (EPS) и совместимых сетей E-UTRAN. Эта мера по безопасности запрещает или предотвращает Угрозы 1, 3, и 4, отмеченные выше. Служебные расходы, вызванные посредством использования IPsec по плоскости сигнализации управления являются незначительным, так как имеется небольшая сигнализация управление по сравнению с пользовательским трафиком плоскости. В еще одном примере IPsec по пользовательской плоскости (для трафика) может быть реализован в интерфейсах S1-U и X2-U, как описано в пункте 12 Технической Спецификации 33.401 3GPP. В то время как это может быть не подходящим для всех развертываний из-за служебных расходов использования IPsec на маленьких пакетах пользовательской плоскости, это может быть разумным решением для развертывания, когда трафик медиаинформации, такой как RTP, не будет переноситься по LTE. Это также имеет преимущество, не требующее никаких расширений протокола в макро-сети. Использование IPsec как для плоскости управления, так и для пользовательской плоскости устраняет Угрозу 2 в том смысле, что пока все еще может быть узел MitM, защищается весь подлинный относящийся к UE трафик, доступный в узле ретрансляции MitM. Дополнительно, атаки вставки трафика в Угрозах 3 и 4 также уменьшаются в соответствии с этим решением, получая P-GW, обслуживающего узел ретрансляции для маршрутизации его трафика через шлюзы безопасности в сети оператора. Это гарантирует, что любой вставленный трафик сбрасывается, поскольку он не защищается посредством IPsec.

[0041] ФИГ. 4 иллюстрирует пример того, как узел ретрансляции может быть защищен от атакующих посредством реализации аутентификации устройства. В настоящем описании узел 404 ретрансляции может беспроводным образом передавать трафик между мобильным узлом 402 и узлом 406 доступа. Узел 406 доступа может передавать трафик между основной сетью 408 связи и узлом 404 ретрансляции. Должно быть отмечено, что основная сеть 408 связи может быть домашней сетью, гостевой сетью и/или компонентами, или узлами в одном или в обоих из домашней и гостевой сетях.

[0042] В одном примере узел 404 ретрансляции может включать в себя первый интерфейс связи (например, модуль мобильного узла или модуль UE) для связи с узлом 406 доступа и второй интерфейс связи (например, модуль узла доступа или модуль eNB) для связи с мобильным узлом 402. Таким образом, узел 404 ретрансляции может проявляться в качестве мобильного узла к узлу 406 доступа, и он может проявляться в качестве узла доступа к сети к мобильному узлу 402. Например, первый интерфейс связи может реализовать протокол связи по воздуху, отличный от второго интерфейса связи. Таким образом, узел ретрансляции может выполнять трансляцию сигналов, сообщений и/или пакетов между первым интерфейсом связи и вторым интерфейсом связи.

[0043] Перед тем как быть способным предоставить услугу ретрансляции, узел 404 ретрансляции может выполнять процедуры аутентификации с основной сетью 408 связи. Например, основная сеть 408 связи может включать в себя объекты в домашней сети и/или гостевой сети, которые ответственны за и/или сконфигурированы для аутентификации абонента и/или устройства. Например, некоторые эти объекты, которые могут быть вовлечены прямо или косвенно в процедуру аутентификации в сети, совместимой с LTE, включают в себя усовершенствованные узлы В (eNB), Объект Управления Мобильностью (ММЕ) и/или домашний сервер абонента.

[0044] Перед тем как быть способным предоставить услуги ретрансляции, узел 404 ретрансляции может участвовать в процедуре 410 аутентификации устройства в основной сети 408 связи. Процедура 410 аутентификации устройства может пытаться аутентифицировать узел 404 ретрансляции в основной сети 408 связи. Такая процедура 410 аутентификации устройства может использовать один или более идентификаторов устройства и/или ключей (например, хранящихся в безопасном устройстве хранения узла ретрансляции), которые являются специфичными для узла ретрансляции (или компонента узла ретрансляции) для аутентификации узла 404 ретрансляции в основной сети 408 связи. Один или более идентификаторов устройства и/или ключей могут быть сохранены, например, на несменном и/или на не доступном пользователю устройстве хранения в узле 404 ретрансляции. Это защищает от атакующего, пытающегося получить доступ к идентификаторам устройства и/или ключу(ам) в узле ретрансляции. В некоторых примерах уникальные идентификаторы устройства для узла ретрансляции могут быть международной идентификационной информацией мобильного оборудования (IMEI) для модуля мобильного узла и/или идентификационной информацией для модуля узла доступа и могут быть надежно связаны с ключами устройства. В некоторых примерах подписанные идентификаторы могут быть международной идентификационной информацией мобильного абонента (IMSI) (например, идентификационной информацией постоянной подписки) и/или глобальной уникальной идентификацией времени UE (GUTI) (например, идентификационной информацией времени подписки, используемой в LTE).

[0045] В некоторых реализациях узел 408 ретрансляции может односторонним образом или независимо посылать сообщение аутентификации устройства в основную сеть 408 связи для инициации процесса 410 аутентификации устройства. В других реализациях основная сеть 408 связи может инициировать процедуру аутентификации устройства посредством запроса, чтобы узел 408 ретрансляции посылал сообщение аутентификации устройства. Например, основная сеть 408 связи может посылать сообщение вызова на узел 404 ретрансляции. Узел 404 ретрансляции затем использует эту информацию (например, данные, значения, функции и т.д.) из вызова и своего одного/или более идентификатора(а) устройства/ключа(ей) для генерирования сообщения аутентификации устройства, которое посылается в основную сеть 408 связи. Например, узел 404 ретрансляции просто криптографически подписывает свой идентификатор устройства (и, возможно, другую информацию, принятую в сообщении вызова) своим ключом устройства и посылает сообщение аутентификации, которое включает в себя ключ устройства и подписанный ключ устройства, в основную сеть 408 связи. Основная сеть 408 связи затем аутентифицирует узел 404 ретрансляции посредством использования ключа устройства, известного основной сети 408 связи и ассоциированного с узлом 404 ретрансляции, для проверки подписанного идентификатора устройства. Могут быть использованы другие способы шифрования и/или алгоритмы, где ключ абонента может быть симметрическим ключом (например, секретным ключом) или асимметричным ключом (например, парой публичного/частного ключей).

[0046] Дополнительно, узел 404 ретрансляции может также участвовать в процедуре 412 аутентификации абонента. Процедура 412 аутентификации абонента может запрашивать аутентификацию пользователя/абонента (например, модуль мобильного узла или модуль UE узла ретрансляции) для узла 404 ретрансляции в основной сети 408 связи. Такое сообщение 412 аутентификации абонента может использовать один или более идентификаторов и/или ключей (например, сохраненных в модуле мобильного узла или модуле UE узла ретрансляции), которые являются специфичными для абонента (ассоциированы с узлом ретрансляции или модулем мобильного узла) для аутентификации себя в основной сети 408 связи. Один или более идентификаторов и/или ключей для аутентификации абонента могут быть сохранены, например, на сменной смарт-карте.

[0047] В некоторых реализациях узел 408 ретрансляции может односторонним образом или независимо посылать сообщение аутентификации абонента в основную сеть 408 связи для инициации процесса 412 аутентификации абонента. В других реализациях основная сеть 408 связи может инициировать процедуру 412 аутентификации абонента посредством запроса, чтобы узел 408 ретрансляции посылал сообщение аутентификации абонента. Например, основная сеть 408 связи может посылать сообщение вызова на узел 404 ретрансляции. Узел 404 ретрансляции затем использует информацию (например, данные, значения, функции и т.д.) из вызова и своего одного/или более идентификатора(ов) абонента/ключа(ей) для генерирования сообщения аутентификации абонента, которое посылается в основную сеть 408 связи. Например, узел 404 ретрансляции просто криптографически подписывает свой идентификатор абонента (и, возможно, другую информацию, принятую в сообщении вызова) своим ключом абонента и посылает сообщение аутентификации, которое
