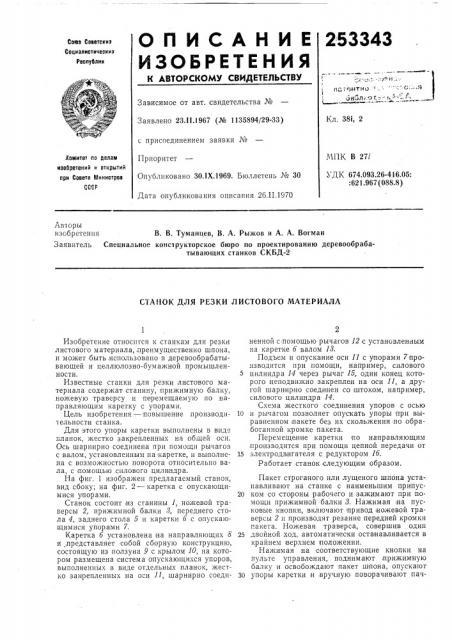

О П И С А Н И Е 253343

ИЗОБРЕТЕ Н ИЯ

Союз Советскиз

Социалистическими

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 381, 2

Заявлено 23.II.1967 (№ 1135894/29-33) с присоединением заявки №

Приоритет

МПК В 271

УДК 674.093.26-416,05:

:621.967 (088.8) Комитет по делам изобретений и открытий лри Совете Министров

COCCI

Опубликовано 30.1Х.1969. Бюллетень ¹ 30

Дата опубликования описания 2б.П.1970

Авторы изобретения В. В. Туманцев, В. А. Рыжов и А. А. Вогман

Заявитель Специальное конструкторское бюро по проектированию деревообрабатывающих станков СКБД-2

СТАНОК ДЛЯ РЕЗКИ ЛИСТОВОГО МАТЕРИАЛА

Изобретение относится к,станкам для резки листового материала,,преимущественно шпона, I> может быть, использовано в деревообрабатывающей и целлюлозно-бумажной промышленности.

Известные станки для резки листового материала содержат станину, прижимную балку, ножевую траверсу и перемещаемую по направляющим каретку с упорами.

Цель изобретения — повышение производительности станка.

Для этого упоры каретки выполнены в виде планок, жестко закрепленных на общей оси.

Ось шарнирно соединена при помощи рычагов с валом, установленным на каретке, и выполнена с возможностью поворота относи1ельно вала, с помощью силового цилиндра.

На фиг. 1 изображен предлагаемый станок, вид сбоку; на фиг. 2 — каретка с опускающим ися упорами.

Станок состоит из сганины 1, ножевой траверсы 2, прижимной балки 8, переднего стола 4, заднего стола 5 и каретки 6 с опускающимися упорами 7, Каретка 6 у становлена на направляющих 8 и представляет собой сборную конструкцию, состоящую из ползуна 9 с крылом 10, на котором размещена система опускающихся упоров, выполненных в виде отдельных планок, жестко закрепленных на оси 11, шарнирно соединенной с помощью рычагов 12 с установленным на каретке 6 валом 18.

Подъем и опускание оси 11 .с упорами 7 производится при помощи, например, силового

5 цилиндра 14 через рычаг 15, один конец которого неподвижно закреплен на оси 11, а другой шари нрпо соединен со штоком, например, силового цилиндра 14.

Схема жесткого соединения упоров с осью

10 и рычагом позволяет опускать упоры прн выравненном пакете без их скольжения по обработанной кромке пакета.

Перемещение каретки по направляющим производится при помощи цепной передачи от

15 электродвигателя с редуктором 16.

Работает .станок следующим образом.

Пакет строганого или лущеного шпона у станавливают на станке с наименьшим припус20 ком со стороны рабочего и зажимают при помощи прижимной балки 3. Нажимая на пусковые кнопки, включают привод ножевой траверсы 2 и производят резание передней кромки пакета. Ножевая траверса, совершив один

25 двойной ход, автоматически останавливается в крайнем верхнем положении.

Нажимая на соответствующие кнопки на пульте управления, поднимают прижимную балку и освобождают пакет шпона, опускают

30 упоры каретки и,вручную поворачивают пач253343

Составитель В. В. Андронов

Редактор Г. Яковлева

Техред 3. Н. Тараненко

Корректор О. И, Усова

Фиг. 2

Типография, пр. Сапунова, 2 ку шпона на 180 относительно оси, перпендикулярной к плоскости стола.

Затем |при помощи соответствующих кнопок на пульте у правления поднимают упоры и, передвигая каретку с упорами по:направляющим, устанавливают необходимую ширину обрезаемого пакета, ориентируясь при этом по световой полоске, обозначающей линию реза.

После чего производится зажим и резание противоположной стороны пакета.

В случае использования описываемого ста кана в качестве станка проходного типа, упоры каретки опускаются и обрезанный:пакет транспортируется, например, с.помощью захватов по заднему столу к реброскленвающему станку.

Далее цикл повторяется.

Предмет изобретения

Станок для резки листового материала, r!ðåèìóùåñòâåíío шпона, содержащий станину, прижимную балку, ножевую траверсу и перемещаемую по направляющим каретку с упорами, отличающийся тем, что, с целью повышения производительности станка, упоры каретки выполнены в виде планок, жестко закрепленных на общей оси, шарнирно соединенной с помощью рычагов с установленным на каретке валом и выполненной с возможностью

15 поворота относительно вала каретки, например, с помощью силового цилиндра.
