Способ модификации сополимера стирола с метакриловой кислотой
Патент 253350
Классы МПК
Способ модификации сополимера стирола с метакриловой кислотой
Иллюстрации
Реферат

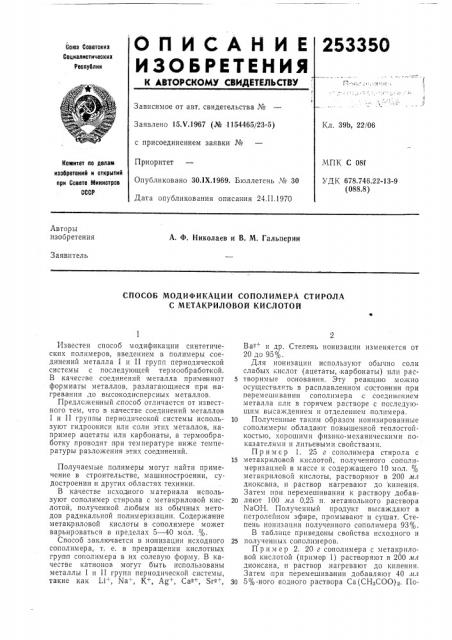

О П И С А Н И Е 25335О
ИЗОБРЕТЕНИЯ бааз Советских
Социалистических
Реааублин
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 15. т/.1967 (№ 1154465/23-5) с присоединением заявки №
Приоритет
Опубликовано 30.1Õ.1969, Бюллетень ¹" 30
Дата опубликования описания 24.11.1970
Кл. 39b, 22/06
МПК С 08f
Комитет аа делам изобретений и открытий лри Совете Министров
СССР
УДК 678.746.22-13-9 (088.8) Авторы изобретения
А. Ф. Николаев и В. М, Гальперин
Заявитель
СПОСОБ МОДИФИКАЦИИ СОПОЛИМЕРА СТИРОЛА
С МЕТАКРИЛОВОЙ КИСЛОТОИ
Известен способ модификации синтетических полимеров, введением в полимеры,соединений металла 1 и II групп периодической системы с последующей термообработкой.
В качестве соединений металла применяют формиаты металлов, разлагающиеся при нагревании до высокодисперсных металлов.
Предложенный,способ отличается от известного тем, что в качестве соединений металлов
1 и 11 группы периодической системы используют гидроокиси или соли этих металлов, например ацетаты или карбонаты, а термообработку проводят при температуре ниже температуры разло>кения этих соединений.
Получаемые полимеры могут найти применение в строительстве, машиностроении, судостроении и других областях техники.
В качестве исходного материала используют сополимер стирола с метакриловой кислотой, полученной любым из обычных методов радикальной полимеризации. Содержание метакриловой кислоты в сополимере может варьироваться в пределах 5 — 40 мол.
Способ заключается в ио низации исходного сополимера, т. е. в превращении кислотных групп сополимера в их солевую форму. В качестве катионов могут быть использованы металлы 1 и II групп периодической системы, такие как 11+, Ха+, К+, Ag+, Са- +, Sr- +, Ва- + и др. Степень ионизации изменяется от
20 до 95 /
Для ионизации используют обычно соли слабых кислот (ацетаты, карбонаты) пли рас5 творимые оонования. Эту реакцию можно осуществлять в расплавленном состоянии при перемешивании сополимера с соединением металла или в горячем растворе с последующим высаждением и отделением полимера.
10 Полученные таким образом ионизированные сополимеры обладают повышенной теплостойкостью, хорошими физико-механическими показателями и литьевыми свойствами.
Пример 1. 25 г сополимера стирола с
15 метакриловой кислотой, полученного сополпмеризацией в массе и содержащего 10 мол. % метакриловой кислоты, растворяют в 200 мл диоксана, и раствор нагревают до кипения.
Затем нри перемешивании к раствору добав20 ляют 100 мл 0,25 н. метанольного раствора
NaOH. Полученный продукт высаждают в петролейном эфире, промывают и сушат. Степень ионизации полученного сополимера 93%.
В таблице приведены свойства исходного и
25 полученных сополимеров.
Пример 2. 20 г сополимера с метакриловой кислотой (пример 1) растворяют в 200 мл диоксана, и раствор .нагревают до кипения.
Затем при перемешивании добавляют 40 и.г
30 5%-ного водного .раствора Са(СНзСОО)». По253350
Исходный сополимер стирола с метакриловой кислотой (10О,) Исходный сополимер стирола с метакриловой кислотой (17О) :,:-"Показатели неионизиро- ионизированванный сопо- ный сополимер лимер катион ca+ ионизированный сопо.пимен катион Са ионизированный сополимер катион К иеионизированный сополимер
Степень ионизации, ф
Теплостойкость по Вфка, С
Ударная вязкость " по динстагу кгс слисл Индекс расплава, г)10 л ин ) .
128
51
143
93
142
119
23
130
3 — 4
0,8
4 — 5
0,85
4 — 5
0,02
4 — 5
0,48
21,6
4 — 5
1,55
Ф г99
) При значении индекса расплава указаны температура измерения и нагрузка, например 1,55гр означает, что данные получены при температуре 190 С и нагрузке 10 кгс.
Предмет изо бр етения
Составитель А. Кулакова
Редактор С. Лазарева Техред А. А. Камышникова Корректоры: Е. Ласточкина и В. Петрова
Заказ 334/15 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 лучен|ный продукт высаждают в петролейном эфире,,промывают и сушат. Степень ионизации полученного сополимера равна 23% .
Пример 3. 21 г сополимера стирола с метакриловой кислотой, полученного сополимеризацией в массе и содержащего 17 мол. % метакриловой кислоты, растворяют в 250 мл диоксина и раствор .нагревают до кипения.
Затем при перемешивании добавляют 80 мл
0,25,н. метанолыного раствора КОН. Полученный продукт высаждают в петролейном эфире,,промывают и сушат. Степень ионизации полученного сополимера равна 51%.
Способ модификации сополимера стирола с метакриловой кислотой введением в сополимер соединений металла 1 и II групп периодической системы с последующей термообработкой, отличающийся тем, что, с целью получения материалов с повышенной теплостойкостью, в качестве соединений металлов 1 и
10 II групп периодичеокой системы применяют гидроокиси или соли этих металлов, например ацетаты или карбонаты, и термоо бработку проводят при температуре ниже температуры разложения этих соединений.
