Устройство для измерения температуры
Иллюстрации
Реферат

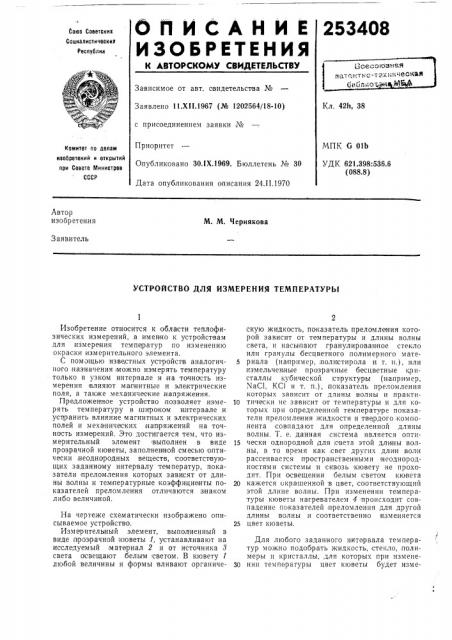

бПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
253408
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.XI I.1967 (№ 1202564/18-10) Кл. 4211, 38 с присоединением заявки №
МПК С Olb
УДК 621.398:536.6 (088.8) Приоритет
Опубликовано 30.1Х.1969. Бюллетень № 30
Дата опубликования описания 24.11.1970
Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
М. М. Чернякова
Заявитель
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ
Изобретение относится к области теплофнзических измерений, а именно к устройствам для измерения температур по изменению окраски измерительного элемента.
С помощью известных устройств аналогичного .назначения можно измерять температуру только в узком интервале и на точность измерения влияют магнитные и электрические поля, а также механические напряжения.
Предложенное устройство позволяет измерять температуру в широком интервале и уст ранить влияние магнитных и электрических полей и механических напряжений на точность измерений. Это доститается тем, что измерительный элемент выполнен в виде прозрачной кюветы, заполнен ной смесью оптически, неоднородных веществ, соответст вующих заданному интервалу температур, показатели преломления которых зависят от длины волны и температурные коэффициенты показателей преломления отличаются знаком либо величиной.
На чертеже схематически изображено описываемое устройство.
Измерительный элемент, выполненный в виде п роз рачной кюветы 1, устанавливают на исследуемый материал 2 и от источника 3 света освещают белым светом. В кювету 1 любой величины и формы вливают органическую жидкость, показатель преломления которой зависит от температуры и длины волны света, и насыпают гранулированное стекло или .гранулы бесцветного полимерного мате5 риала (например,,полистирола и т. и.), или измельченные прозрачные бесцветные кристаллы кубической структуры (например, NaC1, КС! и т. и.), показатель преломления которых зависит от длины волны и практи10 тически не зависит от тем пературы и для которых при определенной температуре показатели преломления жидкости и твердого компонента совпадают для определенной длины волны. 1. е. данная система является опти15 чески однороднюй для света этой длины волны, в то время как свет других длин волн рассеиваегся пространственными неоднородностями системы и сквозь кювету не проходит. При освещении белым светом кювета
20 кажется окрашенной в цвет,,соответствующий этой длине волны. При изменении температуры кюветы нагревателем 4 происходит совпадение показателей преломления для другой длины волны и соответственно изменяется
25 цвет кюветы.
Для любого заданного интервала температур можно подобрать жидкость, стекло, полимеры и кристаллы,,для которых при измене30 нии температуры цвет кюветы будет изменягься от кра оного до фиолетового. Измерение температуры производят визуально с достаточно высокой точностью.
Предмет изобретения
Устройство для измерения температуры, содержащее измврительный элемент, устанавливаемый на исследуемый материал, и источник белого света, отлачащщееся тем, что, с целью расширения интервала измеряемых температур, измерительный элемент выполнен в виде прозрачной кюветы, заполненной смесью оптически неоднородных веществ, 5 соответствующих зада иному интервалу температур, показатели преломления которых зависят от длины волны и температурные коэффициенты показателей преломления отличаются э паком либо величиной.
