Реферат

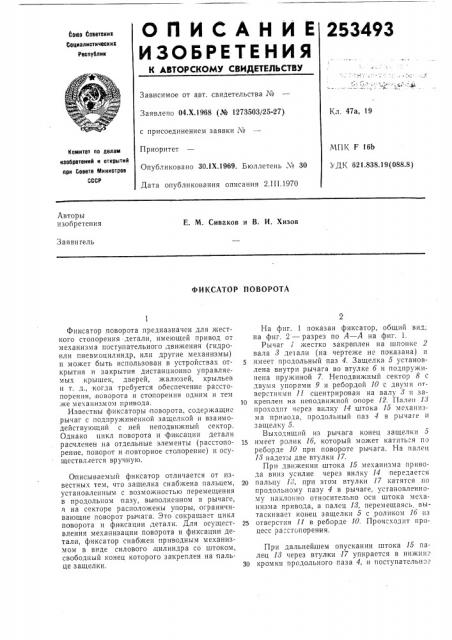

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

253493

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.Х.1968 (№ 1273503/25-27) Кл. 47а, 19 с присоединением заявки ¹

Приоритет

Опубликовано 30.1Х.1969. Бюллетень ¹ 30

Дата опубликования описания 2.III.1970

МПК F 16Ь

Ъ ДК 621.838.19(088.8) Кстлитет по делае изобретеиий к открытий при Совете Министров

СССР

Авторы изобретения

Е. М. Сиваков и В, И. Хизов

Заявитель

ФИКСАТОР ПОВОРОТА

Фиксатор поворота предназначен для жесткого стопорения детали, имеющей привод от механизма посту нательного движения (гидроили пневмоцилиндр, или другие механизмы) и может быть использован в устройствах открытия и закрытия дистанционно управляемых крышек, дверей, жалюзей, крыльев и т. д., когда требуется обеспечение расстопорения, поворота и стопорения одним и тем же механизмом привода.

Известны фиксаторы поворота, содержащие рычаг с подпружиненной защелкой и взаимодействующий с ней неподвижный сектор.

Однако цикл поворота и фиксации детали расчленен на отдельные элементы (расстопорение, поворот и повторное стопорение) и осуществляется вручную.

Описываемый фиксатор отличается от известных тем, что защелка снабжена пальцем, установленным с возможностью перемещения в продольном пазу, выполненном в рычаге, а на секторе расположены у поры, отраничивающие поворот рычага. Это сокращает цикл поворота и фиксации детали. Для осуществления механизации поворота и фиксации детали, фиксатор снабжен приводным механизмом в виде силовото цилиндра со штоком, свободный конец которого закреплен на пальце защелки.

На фиг. 1 показан фиксатор, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.

Рычаг 1 жестко закреплен на,шпонке 2 вала 8 де1али (на чертеже не показана) и имеет продольный паз 4. Защелка 5 установлена внутри рычага во втулке б и подпружинена пружиной 7. Неподвижный сектор 8 с двумя упорами 9 и ребордой 10 с двумя nlверстиями !1 сцентриро ван на валу 8 и зато крвплен на неподвижной опоре 12. Пален 18 проходит через вилку 14 штока 15 механизма привода, продольный паз 4 в рычаге и защелку 5.

Выходящий из рычага конец защелки 5

15 имеет ролик 1б, который может катиться по реборде 10 при повороте рычага. На палец

18 надеты две втулки 17.

При движении штока 15 механизма привода вниз усилие через вилку 14 передается

20 пальцу 18, при этом втулки 17 катятся,по продольному пазу 4 в рычаге, установленному наклонно относительно оси штока механизма привода, а палец 18, перемещаясь, вытаскивает конец защелки 5 с роликом 1б из

25 отверстия 11 в реборде 10. Происходит процесс расстопорения.

При дальнейшем опускании штока 15 палец 18 через втулки 17 упирается в нижниг

30 кромки продольного паза 4, и поступательное

253493 лО Ер ут О юг. l

Редактор C. Сюткина

С оста в и тель И. Чернышева

Техред А. А. Камышникова

Корректоры: Е. Ласточкина и В. Петрова

Заказ 388/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-З5, Раушская наб...z. 4/5

Типография, пр. Сапунова, 2 движение штока через рычаг преобразуется в повопот вала 8.

При переходе рычага через среднее положение выход защелки 5 из втулки б ограничивается упором катящегося ролика 1б в реборду !О. Происходит процесс поворота.

С приближением рычага и нижнему упору

О ось защелки 5 совмещается с центром отверстия 11 в реборде 10, а продольные пазы

4 в рычаге устанавливаются наклонно относительно штока 15 механизма привода. Процесс поворота заканчивается.

Дальнейшее движение штока приводит к перемещению пальца 18 вдоль оси паза 4 рычага. Защелка 5, неподвижно ."оединенная с пальцем 18, заходит в отверстие 11 в реборде 10. Происходит процесс стопорения.

В застог.оренном положении пружина 7 предотвращает самопроизвольный выход защелки 5 из отверстия 11,при снятии рабочего усилия с механизма привода 1например, при снятии давления жидкости из рабочей полости гидрсцилинАра). Аналогичные бписанному процессы йроисходят при движении штока механизма привода вверх.

Предмет из обретения

1. Фиксатор поворота закрепленной на ва лу детали, содержащий установленные на этом валу поворотный. рычаг с подпружиненной защелкой и взаимодействующий с ней

10 неподвижный сектор, отличающийся тем, что, с целью сокращения цикла поворота и фиксации детали,.защелка снабжена пальцем, установленчым с возможностью, перемещения в продольном пазу, выполненном в рычаге, а на

15 секторе расположены упоры, ограничивающие поворот рычага.

2. Фиксатор по п. 1;, отличающийся тем, что, с целью осуществления механизации по ворота и фиксации детали.. он снабжен приводным

20 механизмсм в виде силового цилиндра со штоком, свободный. конец которого закреплен на пальце защелки..
