Зубчатое колесо для тяговых цепей

Зубчатое колесо для тяговых цепей

Иллюстрации

Показать все

Реферат



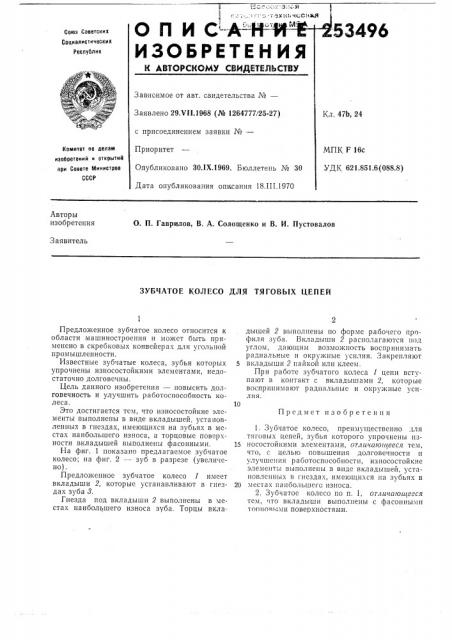

Союз Советских

Социалистических

Республик

ИЗ

К АВТО

Зависимое о

Заявлено 29 с присоедин

Приоритет

Опубликова

Лата опубл

Комитет по делам изобретений и открмтий при Совете Министров

СССР

Авторы изобретения

О. П. Гаврилов, В. А. Солощенко и В. И. Пустовалов

3 аявитель

ЗУБЧАТОЕ КОЛЕСО ДЛЯ ТЯГОВЫХ ЦЕПЕЙ

Предложенное зубчатое колесо относится к области машиностроения и может быть применено в скребковых конвейерах для угольной промышленности.

Известные зубчатые колеса, зубья которых упрочнены износостойкими элементами, недостаточно долговечны.

Цель данного изобретения — повысить долговечность и улучшить работоспособность колеса.

Это достигается тем, что износостойкие элементы выполнены в виде вкладышей., установленных в гнездах, имеющихся на зубьях в местах наибольшего износа, а торцовые поверхности вкладышей выполнены фасонными.

На фиг. 1 показано предлагаемое зубчатое колесо; на фиг. 2 — зуб в разрезе (увеличено) .

Предложенное зубчатое колесо 1 имеет вкладыши 2, которые устанавливают в гнездах зуба 8.

Гнезда под вкладыши 2 выполнены в местах наибольшего износа зуба. Торцы вкладышей 2 выполнены по форме раоочего профиля зуба. Вкладыши 2 располагаются под углом, дающим возможность воспринимать радиальные и окружные усилия. Закрепляют

5 вкладыши 2 пайкой или клеем.

При работе зубчатого колеса 1 цепи вступают в контакт с вкладышами 2, которые воспринимают радиальные и окружные усилия.

Предмет изобретения

1. Зубчатое колесо, преимущественно для тяговых цепей, зубья которого упрочнены нз15 носостойкими элементами, отличающееся тем, что, с целью повышения долговечности и улучшения работоспособности, износостойкие элементы выполнены в виде вкладышей, установленных в гнездах, имеющихся на зубьях в

20 местах наибольшего износа.

2. Зубчатое колесо по п. 1, отяи«ающееея тем, что вкладыши выполнены с фасонными топтговыми поверхностями.

2534о6

+uz 2

Составитель А. Кадыкова

Редактор В. Кузнецов Текред А. А. Камышникова Корректоры: М. Коробова и А. Николаева

Заказ 337j9 Тираж 480 Подпч "ное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
