Реферат



Ре 95ggg

Класс 7-с;-20—

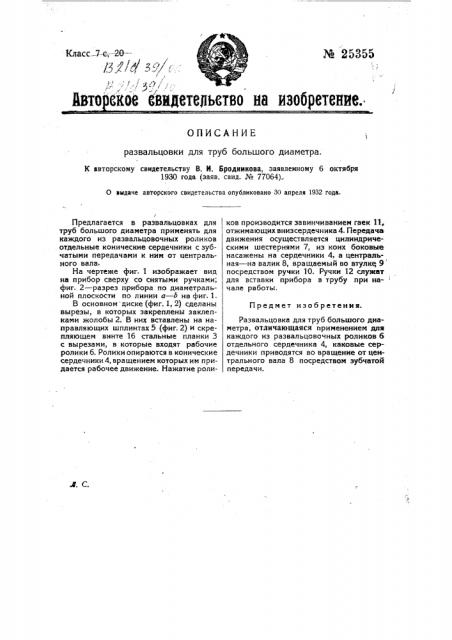

ОПИСАНИЕ развальцовки для труб большого диаметра.

К авторскому свидетельству B. И. Бродникова, заявленному 6 октября

1930 года (заяв. саид. № 77064)..

0 выдаче авторского свидетельства опубликовано 30 апреля 1932 года.

Предмет изобретения.

Предлагается в развальцовках для труб большого диаметра применять для каждого из развальцовочных роликов . отдельные конические сердечники с зубчатыми передачами к HHN от центрального вала.

На чертеже фиг. 1 изображает вид на прибор сверху со снятыми ручками, фиг. 2 †разр прибора по диаметральной плоскости по линии a — О на фиг. 1.

В основном диске (фиг. 1, 2) сделаны вырезы, в которых закреплены заклепками жолобы 2. B них вставлены на направляющих шплинтах 5 (фиг. 2) и скрепляющем винте 16 стальные планки 3 с вырезами, в которые входят рабочие ролики б. Ролики опираются в конические сердечники 4, вращением которых им придается рабочее движение. Нажатие роликов производится завинчиванием гаек 11, отжимающих внизсердечника 4. Передача движения осуществляется цилиндрическими шестернями 7, из коих боковые насажены на сердечники 4, а центральная — на валик 8, вращаемый во втулке; 9 посредством ручки 10. Ручки 12 служат для вставки прибора в трубу при на- чале работы.

Развальцовка для труб большого диаметра, отличающаяся применением для каждого из развальцовочных роликов 6 отдельного сердечника 4, каковые сердечники приводятся во вращение от центрального вала 8 посредством зубчатой передачи.
