Реферат

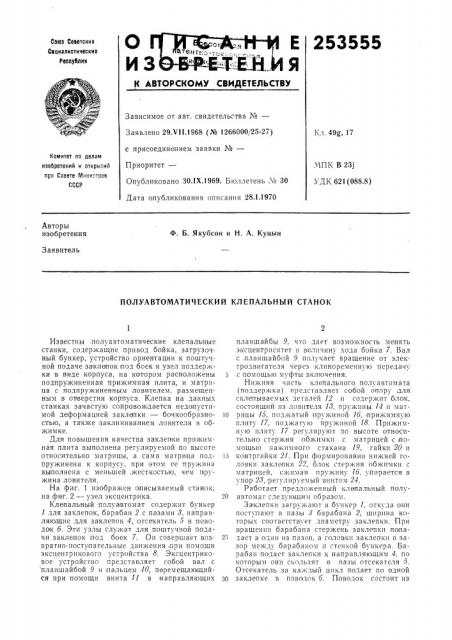

О и 3 " Г;Й Й.и Я

253555

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 29.VI I.1968 (№ 1266000/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 30.1Х,1969, Бюллетень ¹ 30

Дата опубликования описания 28,1.1970

Кл. 49@, 17

Комитет по делам изобретений и открытий прн Соеете Мини,".тосе

СССР

МПК В 23j

УДК, 621 (088.8) Авторы изобретения

Ф. Б. Якубсон и Н. А. Куцын

Заявитель

ПОЛУАВТОМАТИЧЕСКИЙ КЛЕПАЛЬНЫЙ СТАНОК

Известны;полуавтоматические клепальные станки, содержащие привод бойка, загрузочный бункер, устройство ориентации к поштучной подаче заклепок под боек и узел поддержки в виде корпуса, на котором расположены подпружиненная прижимная плита, и матрица с подпружиненным ловителем, размещенным в отверстии корпуса. Клепка на данных станках зачастую сопровождается недопустимой деформацией заклепки — бочкообразностью, а также заклиниванием ловителя в обжимке.

Для повышения качества заклепки прижимная плита выполнена регулируемой по высоте относительно матрицы, а сама матрица подпружинена к корпусу, при этом ее пружина выполнена с меньшеи,жесткостью, чем пружина ловителя.

На фиг. 1 изображен о писываемый станок; на фиг. 2 — узел эксцентрика.

Клепальный полуавтомат содержит бункер

1 для заклепок, барабан 2 с пазами 8, направляющие для заклепок 4, отсекатель 6 и поводок 6. Эти узлы служат для поштучной подачи заклепок под боек 7. Он совершает возвратно-посту пате1ьные движения рлри помощи эксцентрикового устройства 8. Эксцентриковое устройство представляет собой вал с планшайбой 9 и пальцем 10, перемещающийся при помощи винта 11 в направляющих планшайбы 9, что дает возможность менять эксцентрнснтет и величину хода бойка 7. Вал с планшайбой 9 получает вращение от электродвигателя через клиноременную передачу

5 с помощью муфты вкл|очения.

Нижняя часть клепального полуавтомата (поддержка) представляет собой опору для склепываемых деталей 12 и содержит блок, состоящий нз ловителя И, пружины 14 н мат10 рицы 15, Hozжатый п рхжнной 16, прижнхтн ю плиту 17, поджатую пружиной 18 Прижимную плиту 17 регулируют по высоте относительно стержня обжимкн с матрицей с помощью нажимного стакана 19, гайки 20 и

iб контргайки 21. При формировании нижней гол О В к и 3 а к.1 оп к и 2, 0.1 ок сте р жня О б ж и м к н с матрицей, сжимая пружину 16, упирается в упор 28, регулируемый винтом 24, Работает предложенный клепальный пол1.20 автомат следующим образом.

Заклепки загружа1от в бункер 1, откуда они поступают в пазы 8 барабана 2, ширина которых соответствует диаметру заклепки. При вращении барабана стержень заклепки попа25 дает в один из пазов, а головки заклепки в заоараоаном и стенкой б HHEра. Барабан подает заклепки к направляющим 4, по которым они скользят в пазы отсекатсля 6.

Отсекатель за каждый цикл подает по одной з0 заклепке в поводок 6. Поводок состоит из

253555 двух, секций, прижатых друг к другу пружинами. При включении полуавтомата в работу вал с планшайбой 9 совершает один оборот.

При этом боек 7 совершает возвратно- поступательное движение. О пускаясь, боек 7 нажимает на головку заклвпки. Секции поводка б разводятся, и заклепка .выталкивается из,поводка, попадая в отверстие склепываемого пакета,12.

Сверленый конец стержня заклепки подхваты вается ловителем 18. Ловитель 18 с матрицей IS, сжимая пружину l6, опускается, при этом заклепка входит в отверстие оклепываемого пакета 12 и принимается своей головкой к склепываемому пакету. При дальнейшем движении бойка заклепка совместно с пакетом 12 преодолевает сопротивление пружины

18 прижимной плиты 17, листы пакета надежно зажимаются между голодовкой заклепки и плитой. После того как ловитель 18 с матрицей 15 упрется в упор 28, регулируемый винтом 24, происходит продвижение склепываемого пакета с заклепкой и прижимной плитой.

При неподвижной матрице 15 ловитель 18 сжимает пружину 14, сверленый конец заклепки, поддерживаемый стержнем обжимки, доходит до корпуса матрицы 15, и происходит формирование замыкающей головки заклепки, Ловитель 18 занимает крайнее нижнее положение.

В предложенном клепальном полуавтомате бочкообразность заклепки исключается тем, что ловитель 13 с пружиной 14 и матрицей 15 поджат пружиной Iб. Пружина Iб выбрана,по жесткости такой, что исключает деформацию заклепки .при подаче в склепываемый,пакет.

Причем с помощью упора 28 и винта 24 хорд матрицы выбирается равным глубине ввода заклепки в склепываемый пакет, а ход лови1р теля 18 в матрице 15 выбирается равным расстоянию, требуемому для формирования замыкающей головки заклепки. Пружина 14 выбирается,по жесткости достаточной для расклинивания стержня обжимки и матрицы.

Предмет изобретения

Полуавтоматический клепальный станок, 20 содержащий основание, установленную на нем поддержку в ви де кор пуса, на котором расположены,под пружиненная прижимная плита и матрица с:под пружиненным ловителем, .размещенным в отверстии корпуса, отлиQ5 чающийся тем, что, с целью повышения качества клепки,,прижимная плита вы полнена регулируемой по высоте относительно матрицы, а сама матрица под пружинена к кор пусу, при этом ее пружина выполнена с меньшей жестзо костью, чем 1пружина ловителя.

253555

Ф г. 1
