Способ, устройство и система автоматического защитного переключения

Способ, устройство и система автоматического защитного переключения

Иллюстрации

Показать все

Реферат

Область техники

Варианты осуществления настоящего изобретения относятся к способам связи и, в частности, к способу, устройству и системе автоматического защитного переключения.

Уровень техники

Пакетная транспортная сеть (Packet Transport Network, сокращенно PTN) системы связи использует линию связи, образованную узлами элементов сети для передачи пакета данных сервиса. Чтобы избежать того, что отказ части узлов или линий связи оказывал влияние на передачу сервиса, в существующей PTN применяется способ автоматического защитного переключения (Automatic Protection Switching, APS). Таким образом, сервис на неисправной линии связи переключается на предварительно установленную резервную линию связи для передачи, чтобы не оказывать влияние на передачу сервиса.

СВЧ-волна - это тип среды передачи между узлами на линии связи, в настоящее время широко применяется в сети оператора. Чаще всего используются технология синхронной цифровой иерархии (Synchronous Digital Hierarchy, сокращенно SDH) и технология плезиохронной цифровой иерархии (Plesiochronous Digital Hierarchy, сокращенно PDH), и в основном передается сервис E1. В последние годы, IP-сервис постепенно заменяет сервисы E1, и занимает большую часть трафика в сети, в связи с чем резко возрастает потребность в полосе пропускания. В таких обстоятельствах, поскольку традиционные PDH и SDH СВЧ-волны не могут хорошо поддерживать IP-сервис, PDH и SDH СВЧ-волны постепенно заменяются пакетной СВЧ-технологией. СВЧ линия связи имеет относительно специфическую особенность, называемую адаптивная модуляция (Adaptive Modulation, сокращенно AM). Узел, передающий данные на основе СВЧ-волны, может автоматически менять режим модуляции согласно изменению текущих условий окружающей среды. Это может приводить к изменению полосы пропускания СВЧ линии связи, но может гарантировать низкую частоту появления битовых ошибок при передаче сервиса.

В ходе исследований настоящего изобретения, авторы изобретения обнаружили, что применение способа APS в сети PTN, которая включает в себя СВЧ линию связи, имеет следующие недостатки. Для существующего способа APS, в нормальном случае, по рабочему пути передается защищенный сервис, и по защитному пути передается незащищенный сервис или не передается никакого сервиса; в случае отказа, все защищенные сервисы переключаются на защитный путь для передачи. Однако, в одном аспекте, в силу особенности AM, СВЧ линия связи все еще может передавать часть сервисов после регулировки полосы пропускания, и переключение сервисов может приводить к потере пакетов, что ухудшает эффективность передачи сервиса и качество сервиса; в другом аспекте, если СВЧ линия связи существует как на рабочем пути, так и на защитном пути, и полоса пропускания на защитном пути также уменьшается, потребность в полосе пропускания всех переключенных сервисов может не удовлетворяться.

Сущность изобретения

Варианты осуществления настоящего изобретения предоставляют способ, устройство и систему автоматического защитного переключения, для улучшения эффективности и качества передачи сервиса, которая основана на способе автоматического защитного переключения.

Вариант осуществления настоящего изобретения предоставляет способ автоматического защитного переключения, включающий в себя этапы, на которых:

определяют, посредством краевого узла сети, согласно изменению полосы пропускания, часть сервисов на первом пути передачи или втором пути передачи как подлежащий переключению сервис(ы), когда наблюдают, что изменяется полоса пропускания первого пути передачи; и

переключают, посредством краевого узла сети, подлежащий переключению сервис(ы) между линиями связи на втором пути передачи и первом пути передачи.

Вариант осуществления настоящего изобретения дополнительно предоставляет другой способ автоматического защитного переключения, включающий в себя этапы, на которых:

принимают, посредством краевого узла сети, сообщение частичного переключения от однорангового краевого узла сети краевого узла сети, через первый путь передачи или второй путь передачи; и

определяют, посредством краевого узла сети согласно информации указания о подлежащем переключению сервисе(ах) или информации изменения полосы пропускания в сообщении частичного переключения, часть сервисов на первом пути передачи или втором пути передачи как подлежащий переключению сервис(ы), и переключают подлежащий переключению сервис(ы) между линиями связи на втором пути передачи и первом пути передачи.

Вариант осуществления настоящего изобретения предоставляет устройство автоматического защитного переключения, включающее в себя:

модуль определения, выполненный с возможностью определения части сервисов на первом пути передачи или втором пути передачи как подлежащий переключению сервис(ы) согласно изменению полосы пропускания, когда краевой узел сети наблюдает изменение полосы пропускания первого пути передачи; и

модуль переключения, выполненный с возможностью переключения подлежащего переключению сервиса(ов) между линиями связи на втором пути передачи и первом пути передачи.

Вариант осуществления настоящего изобретения предоставляет другое устройство автоматического защитного переключения, включающее в себя:

модуль приема сообщений, выполненный с возможностью приема сообщения частичного переключения от однорангового краевого узла сети через первый путь передачи или второй путь передачи; и

модуль переключения сервисов, выполненный с возможностью определения, согласно информации указания о подлежащем переключению сервисе(ах) или информации изменения полосы пропускания в сообщении частичного переключения, части сервисов на первом пути передачи или втором пути передачи как подлежащий переключению сервис(ы), и переключения подлежащего переключению сервиса(ов) между линиями связи на втором пути передачи и первом пути передачи.

Вариант осуществления настоящего изобретения предоставляет систему автоматического защитного переключения, включающую в себя первый краевой узел сети и второй краевой узел сети, и второй путь передачи и первый путь передачи существуют между первым краевым узлом сети и вторым краевым узлом сети через промежуточные узлы.

Первый краевой узел сети выполнен с возможностью: определения части сервисов на первом пути передачи или втором пути передачи как подлежащего переключению сервиса(ов) согласно изменению полосы пропускания, когда наблюдают, что изменяется полоса пропускания первого пути передачи; переключения подлежащего переключению сервиса(ов) между линиями связи на втором пути передачи и первом пути передачи; и отправки сообщения частичного переключения на второй краевой узел сети на одноранговом конце первого пути передачи или второго пути передачи, где сообщение частичного переключения включает в себя, по меньшей мере, информацию указания о подлежащем переключению сервисе(ах) или информацию изменения полосы пропускания.

Второй краевой узел сети выполнен с возможностью: приема сообщения частичного переключения от первого краевого узла сети через первый путь передачи или второй путь передачи; и определения части сервисов на первом пути передачи или втором пути передачи как подлежащего переключению сервиса(ов) согласно информации указания о подлежащем переключению сервисе(ах) или информации изменения полосы пропускания в сообщении частичного переключения, и переключения подлежащего переключению сервиса(ов) между линиями связи на первом пути передачи и втором пути передачи.

Из вышеизложенного технического решения можно увидеть, что, согласно вариантам осуществления настоящего изобретения, используется способ, который осуществляет защитное переключение для части сервисов при изменении полосы пропускания пути передачи, чтобы рационально использовать ресурсы полосы пропускания первого пути передачи и второго пути передачи, сокращать объем переключения сервисов и снижать потерю пакетов, вызванную переключением. Кроме того, нагрузка рационально распределяется между первым путем передачи и вторым путем передачи, что улучшает эффективность и качество передачи сервиса.

Краткое описание чертежей

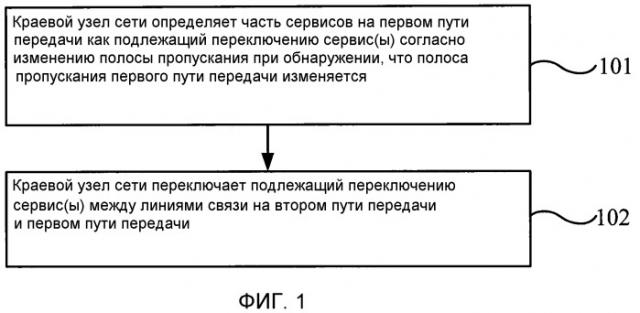

Фиг. 1 - блок-схема способа автоматического защитного переключения согласно варианту 1 осуществления настоящего изобретения.

Фиг. 2 - блок-схема способа автоматического защитного переключения согласно варианту 2 осуществления настоящего изобретения.

Фиг. 3 - блок-схема способа автоматического защитного переключения согласно варианту 3 осуществления настоящего изобретения.

Фиг. 4 - схематическая диаграмма сети с автоматическим защитным переключением согласно варианту осуществления настоящего изобретения.

Фиг. 5 - схематическая диаграмма нормального состояния передачи в архитектуре сети с автоматическим защитным переключением согласно варианту осуществления настоящего изобретения.

Фиг. 6 - схематическая диаграмма защищенного состояния передачи в архитектуре сети с автоматическим защитным переключением согласно варианту осуществления настоящего изобретения.

Фиг. 7 - схема другого защищенного состояния передачи в архитектуре сети с автоматическим защитным переключением согласно варианту осуществления настоящего изобретения.

Фиг. 8 - блок-схема способа автоматического защитного переключения согласно варианту 4 осуществления настоящего изобретения.

Фиг. 9 - блок-схема способа автоматического защитного переключения согласно варианту 5 осуществления настоящего изобретения.

Фиг. 10 - блок-схема способа автоматического защитного переключения согласно варианту 6 осуществления настоящего изобретения.

Фиг. 11 - блок-схема способа автоматического защитного переключения согласно варианту 7 осуществления настоящего изобретения.

Фиг. 12 - блок-схема другого способа автоматического защитного переключения согласно варианту 8 осуществления настоящего изобретения.

Фиг. 13 - структурная схема устройства автоматического защитного переключения согласно варианту 9 осуществления настоящего изобретения.

Фиг. 14 - структурная схема устройства автоматического защитного переключения согласно варианту 10 осуществления настоящего изобретения.

Фиг. 15 - структурная схема устройства автоматического защитного переключения согласно варианту 11 осуществления настоящего изобретения.

Фиг. 16 - структурная схема другого устройства автоматического защитного переключения согласно варианту 12 осуществления настоящего изобретения.

Фиг. 17 - структурная схема другого устройства автоматического защитного переключения согласно варианту 13 осуществления настоящего изобретения.

Фиг. 18 - структурная схема другого устройства автоматического защитного переключения согласно варианту 14 осуществления настоящего изобретения.

Фиг. 19-1 - схема сценария способа автоматического защитного переключения согласно варианту осуществления настоящего изобретения.

Фиг. 19-2 - схема отношения отображения между индексом политики выделения каналов и комбинацией полос пропускания пути.

Фиг. 20 - схема сценария выделения каналов в нормальном состоянии согласно варианту осуществления настоящего изобретения.

Фиг. 21 - схема сценария защитного переключения при уменьшении полосы пропускания пути на фиг. 20.

Фиг. 22 - схема сценария выделения каналов согласно другому варианту осуществления настоящего изобретения.

Фиг. 23 - блок-схема процедуры обработки сообщения автоматического защитного переключения согласно варианту осуществления настоящего изобретения.

Подробное описание вариантов осуществления

Технические решения в вариантах осуществления настоящего изобретения ясно и в полном объеме описаны ниже со ссылкой на прилагаемые чертежи. Очевидно, описанные ниже варианты осуществления составляют лишь часть, а не все варианты осуществления настоящего изобретения. Все остальные варианты осуществления, полученные специалистами в данной области техники на основании вариантов осуществления настоящего изобретения без творческих усилий, должны подпадать под объем защиты настоящего изобретения.

Вариант 1 осуществления

Фиг. 1 - блок-схема способа автоматического защитного переключения согласно варианту 1 осуществления настоящего изобретения. В сети, где применяется способ APS, включается, в общем случае, по меньшей мере, один защитный путь и один рабочий путь. В этом варианте осуществления и во всех последующих вариантах осуществления, первым путем передачи может быть рабочий путь, а вторым путем передачи может быть защитный путь. Соответственно, когда первый путь передачи является защитным путем, второй путь передачи является рабочим путем. Оба конца второго пути передачи и первого пути передачи сходятся к двум краевым узлам сети. Эти два краевых узла сети сконфигурированы с устройством выбора приема/передачи для реализации защитного переключения, а именно, для определения пути для передачи защищенного сервиса. Способ в этом варианте осуществления, в частности, может осуществляться любым краевым узлом сети и включает в себя следующие этапы:

Этап 101: Краевой узел сети определяет часть сервисов на первом пути передачи или втором пути передачи как подлежащий переключению сервис(ы) согласно информации изменения полосы пропускания, когда наблюдают, что изменяется полоса пропускания первого пути передачи. Информация изменения полосы пропускания, в частности, может представлять собой величину измененной полосы пропускания или величину изменения полосы пропускания, или может идентифицироваться как тенденция изменения полосы пропускания и т.д.

Этап 102: Краевой узел сети переключает подлежащий переключению сервис(ы) между линиями связи на втором пути передачи и первом пути передачи.

Согласно техническому решению настоящего изобретения, изменение полосы пропускания первого пути передачи является условием инициирования защитного переключения для инициирования частичного переключения сервиса. Вместо того, чтобы осуществлять защитное переключение одинаково для всех сервисов на первом пути передачи или втором пути передачи, необходимо выбрать подлежащий переключению сервис(ы) среди сервисов на первом пути передачи или втором пути передачи согласно изменению полосы пропускания. Таким образом, согласно техническому решению этого варианта осуществления, автоматическое защитное переключение частичных защищенных сервисов можно реализовать согласно конкретным условиям; можно рационально распределять нагрузку между линиями связи на первом пути передачи и втором пути передачи; полностью используются ресурсы передачи первого пути передачи и второго пути передачи; и качество и эффективность защищенной передачи сервиса улучшаются.

Условия инициирования защитного переключения не ограничиваются наблюдаемым изменением полосы пропускания линии связи. Защитное переключение также может инициироваться посредством приема уведомления об изменении полосы пропускания, или изменением состояния передачи или изменением требований к передаче, где изменение указывается другими элементами сети или узлами. Подлежащий переключению сервис(ы) можно определять по-разному. Например, если условием инициирования защитного переключения является изменение величины полосы пропускания, то подлежащий переключению сервис(ы) можно определить согласно текущей величине полосы пропускания первого пути передачи, или подлежащий переключению сервис(ы) можно определить с учетом текущей величины полосы пропускания первого пути передачи и величины полосы пропускания второго пути передачи в одно и то же время; если условием инициирования защитного переключения является уведомительное сообщение, отправленное другими элементами сети, то подлежащий переключению сервис(ы) можно определить согласно указанию, переносимому в уведомительном сообщении; или, при наступлении условия инициирования защитного переключения, подлежащий переключению сервис(ы) можно определить согласно типу или идентификатору условия инициирования защитного переключения и локально предварительно сохраненной политики.

На основании этого варианта осуществления, сообщение частичного переключения может дополнительно отправляться на одноранговый краевой узел сети краевого узла сети на первом пути передачи или втором пути передачи после переключения краевым узлом сети подлежащего переключению сервиса(ов) между вторым путем передачи и первым путем передачи. Сообщение частичного переключения включает в себя, по меньшей мере, информацию указания о подлежащем переключению сервисе(ах) или информацию изменения полосы пропускания, и используется для инструктирования однорангового краевого узла сети определять подлежащий переключению сервис(ы) согласно сообщению частичного переключения и переключать подлежащий переключению сервис(ы) между линиями связи на втором пути передачи и первом пути передачи. Сообщение частичного переключения, предпочтительно, отправляется по защитному пути и, таким образом, может переноситься сообщением APS. Согласно современному способу APS, краевой узел сети отправляет сообщение APS на защитный путь, чтобы гарантировать двусторонность автоматического защитного переключения. В этом варианте осуществления, сообщение частичного переключения может появляться в сообщении APS, и информация указания переключения может расширяться и переноситься в сообщении APS, чтобы частичное переключение было двусторонним.

Сообщение частичного переключения используется для информирования краевого узла сети на другой стороне для осуществления соответствующего частичного автоматического защитного переключения. Согласно информации указания о подлежащему переключению, например, идентификатору сервиса, списку идентификаторов сервиса, типу сервиса или приоритету сервиса, сервис, который согласуется с информацией указания о подлежащем переключению сервисе(ах), определяется как подлежащий переключению сервис(ы) и переключается. Когда информацией указания является идентификатор сервиса, сервис с соответствующим идентификатором сервиса является сервисом, который согласуется с информацией указания. Когда информацией указания является тип сервиса, сервис, относящийся к тому же типу, является сервисом, который согласуется с информацией указания. Согласно вышеизложенному техническому решению, можно достичь двустороннего автоматического защитного переключения сервиса.

Упомянутый здесь сервис относится к трафику, появившемуся на пути передачи, или может быть клиентским сервисом; в сети многопротокольной коммутацией по меткам (Multi-Protocol Label Switching, сокращенно MPLS), сервис может представлять собой трафик псевдопроводного сигнала (Pseudowire, сокращенно PW) или трафик пути, коммутируемого по меткам (Label Switching Path, сокращенно LSP) вложения внутреннего уровня; и в Ethernet, сервис также может быть трафиком виртуальной локальной сети (Virtual Local Area Network, сокращенно VLAN) внутреннего уровня. Для упрощения описания, в настоящем изобретении термин "сервис" используется для представления этих типов трафика.

Вариант 2 осуществления

Фиг. 2 - блок-схема способа автоматического защитного переключения согласно варианту 2 осуществления настоящего изобретения. Этот вариант осуществления может быть основан на вышеописанном варианте 1 осуществления. В частности, частичное автоматическое защитное переключение инициируется согласно изменению полосы пропускания. Первым путем передачи может быть рабочий путь, а вторым путем передачи может быть защитный путь. Способ включает в себя следующие этапы:

Этап 201: Краевой узел сети наблюдает полосу пропускания линии связи на первом пути передачи.

Этап 202: Краевой узел сети определяет часть сервисов на первом пути передачи или втором пути передачи как подлежащий переключению сервис(ы) согласно изменению полосы пропускания, когда наблюдают, что полоса пропускания линии связи на первом пути передачи изменяется; при этом краевой узел сети также может определять информацию указания о подлежащем переключению сервисе(ах) согласно изменению полосы пропускания первого пути передачи.

Этап 203: Краевой узел сети переключает подлежащий переключению сервис(ы) между линиями связи на втором пути передачи и первом пути передачи, и может дополнительно отправлять сообщение частичного переключения на одноранговый краевой узел сети второго пути передачи, где сообщение частичного переключения включает в себя, по меньшей мере, информацию указания о подлежащем переключению сервисе(ах) или информацию изменения полосы пропускания.

Согласно техническому решению настоящего изобретения, краевой узел сети может переключать часть сервисов, которые согласуются с политикой защитного переключения согласно изменению полосы пропускания первого пути передачи. Когда полоса пропускания уменьшается, сервис может быть переключен с первого пути передачи на второй путь передачи; когда полоса пропускания первого пути передачи увеличивается, сервис может быть переключен со второго пути передачи на первый путь передачи. При переключении сервиса, краевой узел сети дополнительно отправляет информацию указания, способную идентифицировать подлежащий переключению сервис(ы), на первый путь передачи или второй путь передачи. Информация указания отправляется на одноранговый краевой узел сети краевого узла сети, так что одноранговый краевой узел сети инициируется для переключения сервиса согласно информации указания. Таким образом, достигается двустороннее защитное переключение сервиса.

Согласно техническому решению вариантов осуществления настоящего изобретения, лишь часть защищенных сервисов переключается согласно полосе пропускания при изменении полосы пропускания линии связи, что избавляет от того, что все защищенные сервисы переключаются. Первый путь передачи также может передавать часть защищенных сервисов, так что сокращаются объем переключаемого трафика и потеря пакетов, вызванная переключением. В другом аспекте, на первоначальную эффективность передачи на втором пути передачи не оказывается влияние из-за слишком большого количества защищенных сервисов, переданных на втором пути передачи.

Операция определения подлежащего переключению сервиса(ов) и информации указания о подлежащем переключению сервисе(ах) на вышеописанном этапе 202 может быть: определением посредством запроса предварительно сохраненной политики защитного переключения согласно изменению полосы пропускания.

В этом варианте осуществления, политика защитного переключения может предварительно сохраняться в каждом краевом узле сети, и политика защитного переключения включает в себя отношение отображения между величиной измененной полосы пропускания или величиной изменения полосы пропускания, подлежащим переключению сервисом и информацией указания о подлежащем переключению сервисе. Например, политика защитного переключения включает в себя отношение отображения между сохраненной величиной полосы пропускания и величиной приоритета, и сервисы различаются согласно величине приоритета. Правило переключения может дополнительно храниться в политике защитного переключения. Например, сервис с приоритетом, превышающим величину приоритета, переключается на первый путь передачи, и сервис с приоритетом более низким, чем величина приоритета, переключается на второй путь передачи.

Конкретное содержание политики защитного переключения этим не ограничивается. Например, информация указания о подлежащем переключению сервисе(ах) может представлять собой долю переключения, и правило переключения представляет собой переключение определенной доли защищенных сервисов на второй путь передачи или первый путь передачи, когда величина полосы пропускания достигает определенной величины. Содержание политики защитного переключения может устанавливаться согласно конкретным требованиям. Политика защитного переключения может предварительно задаваться и затем сохраняться в каждом краевом узле сети, или политика защитного переключения предоставляется краевому узлу сети на одной стороне через условие инициирования, которое имеет форму уведомления, и затем политика защитного переключения переносится сообщением частичного переключения и отправляется на одноранговый краевой узел сети.

В практических применениях, автоматическое защитное переключение частичных сервисов не обязательно инициируется наблюдением полосы пропускания линии связи на первом пути передачи, но также может инициироваться наблюдением полосы пропускания линии связи на втором пути передачи. Когда наблюдается, что полоса пропускания линии связи на первом пути передачи изменяется, политика защитного переключения может запрашиваться для определения подлежащего переключению сервиса(ов) и информации указания о подлежащем переключению сервисе(ах) согласно изменению полосы пропускания.

Альтернативно, полосу пропускания линии связи на первом пути передачи и полосу пропускания линии связи на втором пути передачи также можно наблюдать одновременно для определения подлежащего переключению сервиса(ов).

Это техническое решение особенно применимо к случаю, в котором предполагаются СВЧ линии связи. Краевой узел сети наблюдает полосу пропускания линии связи на первом пути передачи, а именно наблюдает изменение полосы пропускания СВЧ линии связи на первом пути передачи, вызванное адаптивной модуляцией вследствие изменения окружающей среды. В частности, когда происходит такое явление, как изменение окружающей среды, краевой узел сети, взаимодействующий с соседним узлом в форме СВЧ-волн, будет изменять режим модуляции в силу особенности AM, тем самым изменяя полосу пропускания. Таким образом, краевой узел сети может собирать данные изменения локальной полосы пропускания. При этом если полоса пропускания уменьшается, это не означает, что линия связи выходит из строя, и часть сервисов все еще может передаваться. Таким образом, краевой узел сети может переключать часть защищенных сервисов на второй путь передачи согласно техническому решению этого варианта осуществления, так что сетевая нагрузка распределяется между вторым путем передачи и первым путем передачи, и ресурсы полосы пропускания сети полностью используются.

Вариант 3 осуществления

Фиг. 3 - логическая блок-схема способа автоматического защитного переключения согласно варианту 3 осуществления настоящего изобретения. Способ APS в этом варианте осуществления можно реализовать на основании конфигурации линии связи, показанной на фиг. 4. APS может включать в себя несколько режимов: 1:1, 1:n, и m:n. Режим 1:1 означает один защитный путь и один рабочий путь, где рабочий путь известен как первый путь передачи, а защитный путь известен как второй путь передачи. 1:n означает один второй путь передачи и n первых путей передачи. m:n означает m вторых путей передачи и n первых путей передачи, где m и n - натуральные числа. Режим 1:1 рассмотрен в порядке примера для иллюстрации. Фиг. 4 - схематическая диаграмма сети с автоматическим защитным переключением согласно варианту осуществления настоящего изобретения. Как показано на фиг. 4, линии связи между множественными промежуточными узлами образуют два пути; один устанавливается как первый путь 410 передачи; и другой устанавливается как второй путь 420 передачи. Узлы, встречающиеся на обоих концах первого пути 410 передачи и второго пути 420 передачи, являются краевыми узлами сети. Все узлы являются узлами коммутации пакетов. Среда передачи, также известная как режим передачи, между узлами может изменяться. Например, среда передачи между первым краевым узлом 401 сети и первым промежуточным узлом 402 и четвертым промежуточным узлом 406 или между первым промежуточным узлом 402 и вторым промежуточным узлом 403 является СВЧ линией связи. Другие среды используются в качестве линий связи между вторым краевым узлом 405 сети, третьим промежуточным узлом 404, пятым промежуточным узлом 407 и шестым промежуточным узлом 408. Предполагается, что пакеты трех защищенных сервисов, а именно первого сервиса 430, второго сервиса 440 и третьего сервиса 450, передаются между первым краевым узлом 401 сети и вторым краевым узлом 405 сети, как показано на фиг. 5. В частности, в порядке примера взята сеть MPLS. Первый путь 410 передачи и второй путь 420 передачи являются LSP. Упомянутый здесь сервис может представлять собой псевдопроводную передачу или клиентский сигнал до псевдопроводной инкапсуляции. Если сервис находится в псевдопроводном режиме, соответствующий приоритет псевдопроводной передачи необходимо установить как приоритет сервиса для каждой псевдопроводной передачи на краевом узле сети; если сервис находится в режиме клиентского сигнала, соответствующий приоритет сервиса необходимо установить для каждого сервиса на краевом узле сети. Для сети MPLS рекомендуется псевдопроводной режим, и переключение осуществляется согласно псевдопроводному режиму.

Этот вариант осуществления может базироваться на втором варианте осуществления и, в частности, осуществляется первым краевым узлом 401 сети, показанным на фиг. 4. Этот вариант осуществления включает в себя следующие этапы:

Этап 301: Первый краевой узел 401 сети наблюдает полосу пропускания линии связи на первом пути 410 передачи. В частности, первый краевой узел 401 сети наблюдает, изменяется ли полоса пропускания СВЧ линии связи к первому промежуточному узлу 402 вследствие изменения режима модуляции. Если полоса пропускания СВЧ линии связи между другими узлами на первом пути 410 передачи изменяется вследствие изменения режима модуляции, другие узлы могут отправлять уведомительное сообщение на первый краевой узел 401 сети для уведомления об изменении полосы пропускания.

Этап 302: когда наблюдают, что полоса пропускания линии связи на первом пути 410 передачи уменьшается, например, величина полосы пропускания уменьшается от начальной величины полосы пропускания 1 Гбит/с до 0,6 Гбит/с, первый краевой узел 401 сети запрашивает сохраненную величину приоритета, соответствующую величине в политике защитного переключения согласно текущей величине полосы пропускания после уменьшения, определяет сервис с приоритетом более низким, чем величина приоритета, как сервис, подлежащий переключению с первого пути 410 передачи на второй путь 420 передачи согласно правилу переключения в политике защитного переключения, и определяет величину приоритета в качестве информации указания о подлежащем переключению сервисе, где правило переключения предварительно сохранено в политике защитного переключения. Правило переключения включает в себя, по меньшей мере, информацию указания, которая инструктирует краевой узел сети определить сервис с приоритетом более низким, чем величина приоритета как сервис, подлежащий переключению с первого пути передачи на второй путь передачи, и определить величину приоритета в качестве информации указания о подлежащем переключению сервисе.

В частности, политика защитного переключения может предварительно сохраняться в краевом узле сети, и величину приоритета можно задавать согласно уменьшению полосы пропускания или диапазону уменьшения полосы пропускания, или величине уменьшения полосы пропускания или диапазону величин уменьшения полосы пропускания. Например, когда полоса пропускания уменьшается до 0,6 Гбит/с, соответствующая запрошенная величина приоритета устанавливается равной 4. Приоритет сервиса устанавливается для каждого сервиса соответственно, и может переноситься в пакете сервиса; или краевой узел сети запрашивает политику защитного переключения для получения величины приоритета, соответствующей величине полосы пропускания согласно изменению полосы пропускания, и затем запрашивает и идентифицирует приоритет сервиса, соответствующий каждому сервису локально, так что приоритет сервиса можно сравнить с запрошенной величиной приоритета. Например, приоритет сервиса для первого сервиса 430 устанавливается равным 7; приоритет сервиса для второго сервиса 440 устанавливается равным 3; и приоритет сервиса для третьего сервиса 450 устанавливается равным 5. Таким образом, определяется, что приоритет сервиса для второго сервиса 440 ниже 4, второй сервис 440 является подлежащим переключению сервисом, и величина 4 приоритета является информацией указания о подлежащем переключению сервисе.

Этап 303: Первый краевой узел 401 сети переключает подлежащий переключению сервис, а именно, второй сервис 440, с первого пути 410 передачи на второй путь 420 передачи, и отправляет сообщение частичного переключения на второй краевой узел 405 сети на одноранговом конце второго пути 420 передачи. Сообщение частичного переключения несет, по меньшей мере, информацию указания о подлежащем переключению сервисе, а именно, величину приоритета 4. Состояние передачи сети после переключения показано на фиг. 6. Когда первому краевому узлу 401 сети не нужно отправлять защищенный сервис со второго пути 420 передачи, первый краевой узел сети, в общем случае, отправляет сообщение Нет Запроса (No Request, сокращенно NR) на второй путь 420 передачи; когда защитное переключение требуется, формируется вышеописанное сообщение частичного переключения.

Этап 304: После приема сообщения частичного переключения, переданного со второго пути 420 передачи, второй краевой узел 405 сети анализирует сообщение частичного переключения для получения информации указания о подлежащем переключению сервисе, и переключает сервис с приоритетом более низким, чем величина 4 приоритета согласно политике защитного переключения, т.е. второй сервис 440 переключается с первого пути 410 передачи на второй путь 420 передачи, так что завершается двустороннее защитное переключение. Политика защитного переключения также может включать в себя правило переключения. Правило переключения включает в себя, по меньшей мере, указание, которое инструктирует второй краевой узел 405 сети переключить сервисы с приоритетом более низким, чем указанная величина приоритета, с первого пути 410 передачи на второй путь 420 передачи.

Второй краевой узел 405 сети может предварительно сохранять политику защитного переключения, которая идентична политике защитного переключения в первом краевом узле 401 сети, или принимает политику защитного переключения, которая отправляется совместно с сообщением частичного переключения первым краевым узлом 401 сети.

Согласно техническому решению этого варианта осуществления, при уменьшении полосы пропускания первого пути передачи из-за AM СВЧ линии связи, ухудшения сигнала (Signal Degrade, сокращенно SD) не происходит, и только сервис с более низким приоритетом может переключаться на второй путь передачи, благодаря чему, уменьшение полосы пропускания первого пути передачи не оказывает влияние на передачу сервисов с более высоким приоритетом. Проблемы снижения качества передачи на первом пути передачи вследствие уменьшения полосы пропускания можно избежать за счет переключения части сервисов. Кроме того, можно также полностью использовать остаточную полосу пропускания первого пути передачи, тем самым избегая снижения эффективности передачи и качества первоначальных незащищенных сервисов на втором пути передачи по причине переключения слишком большого количества защищенных сервисов на второй путь передачи. При этом уменьшение объема переключения сервисов может уменьшить потерю пакетов, вызванную переключением. Защищенные сервисы рационально распределяются между первым путем передачи и вторым путем передачи и, таким образом, распределяется нагрузка, и предоставляется максимальная защита сервисов.

В этом варианте осуществления, частичное автоматическое защитное переключение сервиса может осуществляться более одного раза. После осуществления частичного автоматического защитного переключения сервиса, если какой-либо краевой узел сети наблюдает уменьшение полосы пропускания, например, уменьшение полосы пропускания от 0,6 Гбит/с до 0,3 Гбит/с, может запрашиваться и определяться соответствующая величина приоритета, например, величина приоритета равна 6, когда полос
