Устройство обработки информации, способ обработки информации, операционный терминал и система обработки информации

Устройство обработки информации, способ обработки информации, операционный терминал и система обработки информации

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству обработки информации, способу обработки информации, операционному терминалу и системе обработки информации.

Уровень техники

В последние годы RF (радиочастотный) пульт дистанционного управления получил широкое использование, что позволяет выполнять обработку устройством обработки информации в соответствии с инструкцией от пользователя при передаче радиоволны в устройство обработки информации, такое как телевизионный приемник. Кроме того, попытки стандартизировать RF пульт дистанционного управления были выполнены определенными организациями.

Например, в соответствии со стандартом передачи данных в близком поле, IEEE (зарегистрированный товарный знак) (Институт инженеров по электротехнике и электронике) 802.15.4, стандартизирована ZigBee (зарегистрированный товарный знак), как спецификация для сетевого уровня, уровня безопасности и уровня приложения, которые соответствуют верхнему уровню IEEE (зарегистрированный товарный знак) 802.15.4. Спецификация ZigBee (зарегистрированный товарный знак) одобрена Альянсом ZigBee (зарегистрированный товарный знак) как версия 1.0. IEEE (зарегистрированный товарный знак) 802.15.4 была завершена в Комитете по Стандартизации IEEE (зарегистрированный товарный знак), как спецификация для физического уровня и уровня MAC (управление доступом к среде).

Кроме того, на основе IEEE (зарегистрированный товарный знак) 802.15.4, стандарт RF дистанционного управления ZigBee (зарегистрированный товарный знак) RF4CE (Радиочастота для бытовой электронной техники) v1.0, спецификация, стандартизирован торговыми организациями. В соответствии с этим стандартом, для того чтобы предотвратить считывание вводимой пользователем информации операции в пульт дистанционного управления и ее злоупотребления третьей стороной, такой как сосед, ключ (ключ шифрования), используют совместно пульт дистанционного управления и устройство обработки информации, требуемое пользователем. Этот ключ используется, в основном, когда информацию операции, информацию кредитной карты и т.п. передают, используя пульт дистанционного управления, в телевизионный приемник, и он работает таким образом, что третья сторона, которая не знает ключ, не может перехватить его части информации.

При приеме запроса на передачу ключа от пульта дистанционного управления (ниже также называемого "операционным терминалом"), устройство обработки информации, такое как телевизионный приемник, передает элементы ключа, называемые фрагментами ключа, количество которых равно числу разделения ключа (числу фрагментов), записанному в запросе на передачу ключа пульту дистанционного управления. Пульт дистанционного управления, который принял фрагменты ключа, выполняет операцию исключающего ИЛИ для всех элементов и получает конечный ключ. В общем, лицо, ведущее радиоперехват, которое находится с другой стороны стены и т.п., так как устройства обработки информации и пульт дистанционного управления не имеют удовлетворительной траектории распространения, передаваемой/принимаемой радиоволны между устройством обработки информации или пультом дистанционного управления, и, следовательно, не могут принимать все фрагменты ключа без ошибки и не могут получить ключ.

Раскрыто множество технологий для генерирования фрагментов ключа и передачи этих сгенерированных фрагментов ключа (например, см. Патентную литературу 1).

Список литературы

Патентная литература

Патентная литература 1: JP 2009-55402А

Раскрытие изобретения

Техническая задача

Однако в описанной выше технологии, в которой пульт дистанционного управления определяет число разделений ключа, вероятность того, что лицо, ведущее радиоперехват, не сможет успешно принять фрагмент ключа, зависит от числа разделения ключа, определенного на стороне пульта дистанционного управления. Таким образом, можно сказать, что уровень безопасности при обмене данными между пультом дистанционного управления и устройством обработки информации определяется в соответствии с числом разделения ключа. Однако в случае, когда в ответ на запрос число разделения ключа поддерживают малым, в таком как экономия энергии батареи или уменьшение объема расчетов, возникала проблема, состоящая в том, что уровень безопасности при обмене данными в пульте дистанционного управления не поддерживался. Кроме того, на практике обычно устройство обработки информации воспринимает степень важности информации операции, введенной пользователем, и возникала проблема, состоящая в том, что возникала несбалансированность в отношении права определения уровня безопасности.

В соответствии с этим настоящее изобретение было выполнено с учетом описанной выше задачи, и цель настоящего изобретения состоит в том, чтобы обеспечить новую и улучшенную технологию, которая позволяет получить устройство обработки информации, обладающее правом определения степени безопасности при обмене данными между операционным терминалом и устройством обработки информации в системе обработки информации, в которой ключ разделяют в соответствии с числом разделения ключа, указанным операционным терминалом, и возвращают устройством обработки информации.

Решение задачи

В соответствии с аспектом настоящего изобретения для достижения описанной выше цели предусмотрено устройство обработки информации, включающее в себя блок хранения, в котором хранят ключ, используемый для шифрования или дешифрования данных, блок приема, который принимает запрос на передачу ключа, включающий в себя число разделения ключа, через беспроводный сигнал от операционного терминала, блок получения запроса на передачу ключа, который получает запрос на передачу ключа из беспроводного сигнала, принятого блоком приема, блок определения уровня безопасности, который определяет уровень безопасности во время передачи ключа в операционный терминал как уровень безопасности при передаче, блок определения мощности передачи, который определяет мощность передачи в соответствии с уровнем безопасности при передаче, определенным блоком определения уровня безопасности, и число разделения ключа, включенное в запрос на передачу ключа, полученный блоком получения запроса на передачу ключа, блок получения ключа получает каждый фрагмент ключа путем разделения ключа, сохраненного в блоке хранения, на число разделения ключа, и блок передачи, который передает каждый фрагмент ключа, полученный блоком получения ключа, используя мощность передачи, определенную в блоке определения мощности передачи, через беспроводный сигнал в операционный терминал.

Блок хранения может дополнительно содержать первое число разделения ключа и первый уровень безопасности. Блок определения мощности передачи может дополнительно получать первое число разделения ключа и первый уровень безопасности, которые сохранены в блоке хранения, и в случае, когда удовлетворяется первое условие, состоящее в том, что уровень безопасности при передаче, определенный блоком определения уровня безопасности, равен или выше, чем первый уровень безопасности, и число разделения ключа, включенное в запрос на передачу ключа, меньше, чем первое число разделения ключа, блок определения мощности передачи может определить мощность передачи как значение, которое меньше, чем мощность передачи, используемая в случае, когда первое условие не удовлетворяется.

Блок хранения может дополнительно содержать второе число разделений ключа и второй уровень безопасности. Блок определения мощности передачи может получать второе число разделения ключа и второй уровень безопасности, которые сохранены в блоке хранения, и в случае, когда удовлетворяется второе условие, состоящее в том, что уровень безопасности при передаче, определенный блоком определения уровня безопасности, равен или ниже, чем второй уровень безопасности, и число разделения ключа, включенное в запрос на передачу ключа, равно или больше, чем второе число разделения ключа, блок определения мощности передачи может определить мощность передачи как значение, которое больше, чем мощность передачи, используемая в случае, когда второе условие не удовлетворяется.

Устройство обработки информации может дополнительно включать в себя блок получения запроса на обработку и блок выполнения обработки. После приема запроса на передачу ключа блок приема может дополнительно принять зашифрованный запрос на обработку, полученный в результате шифрования запроса обработки, с использованием ключа, сгенерированного операционным терминалом, на основе каждого фрагмента ключа от операционного терминала через беспроводный сигнал. Блок получения запроса на обработку может получать зашифрованный запрос на обработку из беспроводного сигнала, принятого блоком приема. Блок выполнения обработки может дешифровать зашифрованный запрос на обработку, используя ключ, сохраненный в блоке хранения, и может выполнять обработку в соответствии с запросом на обработку, полученным в результате дешифрования.

Блок определения мощности передачи может регистрировать в блоке хранения число разделений ключа, включенное в запрос на передачу ключа, полученном блоком получения запроса на передачу ключа. Блок получения запроса на обработку может получать из беспроводного сигнала, принятого блоком приема, зашифрованный запрос на обработку, полученный в результате шифрования запроса на обработку, с использованием ключа, генерированного операционным терминалом, путем побитного выполнения логической операции исключающее "ИЛИ" в отношении всех и каждого из фрагментов ключа. Блок выполнении обработки может дешифровать зашифрованный запрос на обработку, используя ключ, генерируемый в результате побитного выполнения операции исключающее "ИЛИ" в отношении всех и каждого из фрагментов ключа, полученных путем разделения ключа, сохраненного в блоке хранения, на число разделения ключа, сохраненное в блоке хранения, и может выполнять обработку в соответствии с запросом обработки, полученным в результате дешифрования.

Блок хранения может дополнительно сохранять приложение, которое активируется для выполнения обработки блоком выполнения обработки. Блок определения уровня безопасности может определять уровень безопасности при передаче в соответствии с типом приложения.

Устройство обработки информации может дополнительно включать в себя блок получения запроса на формирование пары, блок обработки формирования пары и блок определения терминала, запрашивающего ключ. Перед приемом запроса на передачу ключа блок приема может дополнительно принимать запрос на формирование пары, включающий в себя информацию идентификации модели, для идентификации модели операционного терминала, и информацию идентификации операционного терминала для идентификации операционного терминала, от операционного терминала, через беспроводный сигнал. Блок получения запроса на формирование пары может получать запрос на формирование пары из беспроводного сигнала, принимаемого блоком приема. В случае, когда информация идентификации модели, включенная в запрос на формирование пары, полученная блоком получения запроса на формирование пары, представляет собой информацию идентификации заданной модели, блок обработки формирования пары может регистрировать информацию идентификации операционного терминала как информацию операционного терминала, с которой разрешен обмен данными, в блоке хранения. Блок определения терминала путем запроса ключа может определять, является ли информация идентификации операционного терминала, включенной в запрос на передачу ключа, полученный блоком получения запроса на передачу ключа зарегистрированной, как информация терминала, для которого разрешен обмен данными в блоке хранения. В случае, когда блок определения терминала запрашивающего ключа определяет, что информация идентификации операционного терминала, включенная в запрос на передачу ключа, не зарегистрирована в блоке хранения как информация терминала, для которого разрешен обмен данными, блок передачи может не передать каждый фрагмент ключа в операционный терминал посредством беспроводного сигнала.

В случае, когда запрос на формирование пары дополнительно включает в себя информацию рабочих характеристик, обозначающую рабочую характеристику операционного терминала, блок обработки формирования пары может дополнительно регистрировать информацию рабочей характеристики в ассоциации с информацией терминала, для которого разрешен обмен данными, в блоке хранения. Блок определения уровня безопасности может определять уровень безопасности при передаче в соответствии с информацией о рабочей характеристике, зарегистрированной в блоке хранения совместно с информацией терминала, для которого разрешен обмен данными.

Блок определения мощности передачи может регистрировать в блоке хранения, число разделения ключа, включенное в запрос на передачу ключа, полученный блоком получения запроса на передачу ключа, и определенную мощность передачи как предыдущее число разделения ключа и предыдущая мощность передачи, соответственно. В случае, когда блок выполнения обработки не сможет успешно дешифровать зашифрованный запрос на обработку, блок определения мощности передачи может снова получить число разделения ключа, включенное в запрос на передачу ключа, полученный блоком получения запроса на передачу ключа. Блок определения мощности передачи может рассчитывать значение разности между полученным числом разделения ключа и предыдущим числом разделения ключа, зарегистрированным в блоке хранения. В случае, когда рассчитанное значение разности равно или меньше, чем заданное значение, блок определения мощности передачи может определять как значение, большее, чем предыдущая мощность передачи, зарегистрированная в блоке хранения.

Блок хранения может дополнительно хранить информацию идентификации среды, предназначенную для идентификации среды, в которой установлено собственное устройство. Блок определения уровня безопасности может определять уровень безопасности при передаче в соответствии с информацией идентификации среды.

Блок определения уровня безопасности может определять уровень безопасности при передаче в соответствии с мощностью приема беспроводного сигнала, в то время когда блок приема принимает запрос на передачу ключа через беспроводный сигнал.

Устройство обработки информации может дополнительно включать в себя блок отображения и блок управления отображением. Блок управления отображением может обеспечивать отображение в блоке отображения, по меньшей мере, одного из уровня безопасности при передаче, определенного блоком определения уровня безопасности, числа разделения ключа, включенного в запросе на передачу ключа, полученного блоком получения запроса на передачу ключа, или мощности передачи, определенной блоком определения мощности передачи.

Предпочтительные эффекты изобретения

В соответствии с настоящим изобретением, описанным выше, становится возможным выполнить такое устройство обработки информации, чтобы оно имело право определения уровня безопасности при обмене данными между операционным терминалом и устройством обработки информации, в системе обработки информации, в которой ключ разделяют в соответствии с числом разделения ключа, определенным операционным терминалом, и возвращаемым устройством обработки информации.

Краткое описание чертежей

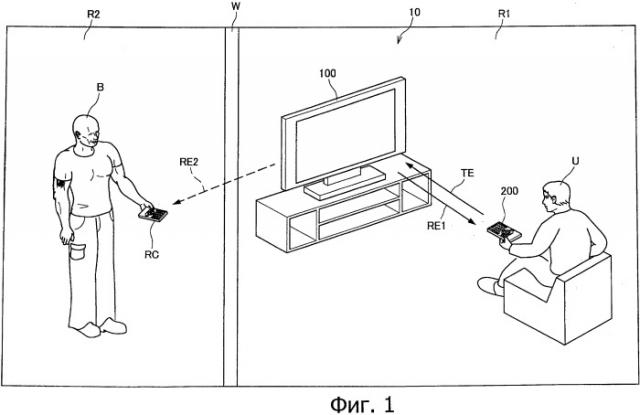

Фиг.1 показывает схему, представляющую пример применения системы обработки информации в соответствии с настоящим вариантом выполнения;

фиг.2 показывает схему, иллюстрирующую передачу запроса на передачу ключа и фрагментов ключа;

фиг.3 показывает схему, иллюстрирующую пример случая успешной передачи фрагментов ключа;

фиг.4 показывает схему, иллюстрирующую пример случая неудачной передачи фрагментов ключа;

фиг.5 показывает схему, представляющую конфигурацию устройства обработки информации в соответствии с настоящим вариантом выполнения;

фиг.6 показывает схему, представляющую конфигурацию операционного терминала в соответствии с настоящим вариантом выполнения;

фиг.7 показывает схему, представляющую пример конфигурации информации ассоциации, содержащейся в устройстве обработки информации;

фиг.8 показывает схему последовательности операций, представляющую поток обработки, выполняемой системой обработки информации;

фиг.9 показывает блок-схему последовательности операций, представляющую поток обработки, выполняемый устройством обработки информации.

Осуществление изобретения

Ниже будут подробно описаны предпочтительные варианты воплощения настоящего изобретения со ссылкой на приложенные чертежи. Следует отметить, что в данном описании и на чертежах элементы, которые имеют, по существу, одинаковую функцию и структуру, обозначены одинаковыми номерами ссылочных позиций, и повторное их пояснение опущено. Следует отметить, что описание будет представлено в следующем порядке.

1. Первый вариант осуществления

1-1. Пример применения системы обработки информации

1-2. Передача запроса на передачу ключа и фрагментов ключа

1-3. Случай, в котором передача фрагментов ключа была успешной

1-4. Случай, в котором передача фрагментов ключа была неудачной

1-5. Конфигурация устройства обработки информации

1-6. Конфигурация операционного терминала

1-7. Пример конфигурации информации ассоциации, содержащейся в устройстве обработки информации

1-8. Поток обработки, выполняемый системой обработки информации

1-9. Поток обработки, выполняемый устройством обработки информации

2. Модифицированный пример

3. Заключение

1. Первый вариант осуществления

Первый вариант осуществления настоящего изобретения будет описан ниже.

1-1. Пример применения системы обработки информации

На фиг.1 показана схема, представляющая пример применения системы обработки информации в соответствии с настоящим вариантом осуществления. Со ссылкой на фиг.1 (см. также другие чертежи, соответственно) будет описан пример применения системы обработки информации в соответствии с настоящим вариантом осуществления.

Как показано на фиг.1, система 10 обработки информации, в соответствии с настоящим вариантом осуществления, включает в себя устройство 100 обработки информации и операционный терминал 200. Устройство 100 обработки информации принимает беспроводный сигнал ТЕ, используя радиоволну от операционного терминала 200, выполняет обработку в соответствии с запросом, включенным в принятый беспроводный сигнал ТЕ, и возвращает результат обработки в операционный терминал 200, обеспечивая включение результата обработки в беспроводный сигнал RE1, используя радиоволну. Здесь, как показано на фиг.1, можно предположить, что устройство 100 обработки информации представляет собой, например, телевизионный приемник, но не ограничено телевизионным приемником. Устройство 100 обработки информации может быть любым, если оно имеет функцию приема беспроводного сигнала ТЕ от операционного терминала 200, выполнения обработки в соответствии с запросом, включенным в принятый беспроводный сигнал ТЕ, и возврата результата обработки в операционный терминал 200, обеспечивая включение результата обработки в беспроводный сигнал RE1, и устройство 100 обработки информации может представлять собой устройство записи/воспроизведения, например, телевизионной программы.

Операционный терминал 200 принимает ввод информации операции, выполняемой пользователем U, генерирует запрос на основе информации операции, ввод которой был принят, и передает сгенерированный запрос в устройство 100 обработки информации, обеспечивая включение генерируемого запроса в беспроводный сигнал ТЕ. Кроме того, операционный терминал 200 принимает беспроводный сигнал RE1 из устройства 100 обработки информации в ответ на беспроводный сигнал ТЕ. Можно предположить, что операционный терминал 200 представляет собой, например, RF пульт дистанционного управления, как описано выше, но не ограничен конкретно RF пультом дистанционного управления. Например, операционный терминал 200 может представлять собой любой терминал, если только он имеет функцию приема вводимой информации операции и передачи запроса на основе информации операции в устройство 100 обработки информации, обеспечивая включение запроса в беспроводный сигнал ТЕ, и имеет функцию приема беспроводного сигнала RE1 из устройства 100 обработки информации в ответ на беспроводный сигнал ТЕ.

Кроме того, как описано выше, для того чтобы предотвратить возможность считывания информации об операции, вводимой пользователем U в операционный терминал 200, с использованием операционного терминала RC, который принадлежит лицу В, ведущему радиоперехват, и с последующим злоупотреблением ею, совместно используется ключ между операционным терминалом 200 и устройством 100 обработки информации, которое требуется пользователю U. В соответствии с ZigBee (зарегистрированный товарный знак) RF4CE v1.0, спецификация, например, ключ используется, в основном, когда информацию операции, информацию кредитной карты и т.п. передают от операционного терминала 200 устройству 100 обработки информации, и он действует таким образом, что лицо В, ведущее радиоперехват, которое не знает ключ, не может перехватить эти части информации.

При приеме запроса на передачу ключа от операционного терминала 200 через беспроводный сигнал ТЕ устройство 100 обработки информации передает фрагменты ключа, полученные путем деления ключа на число разделения ключа, включенное в запрос на передачу ключа, в операционный терминал 200. Операционный терминал 200, который принял фрагменты ключа, принимает все фрагменты ключа и получает ключ на основе всех принятых фрагментов ключа. Обычно операционный терминал RC, который принадлежит лицу В, ведущему радиоперехват, находящемуся с другой стороны стены W и т.п., относительно устройства 100 обработки информации и операционного терминала 200, который не имеет удовлетворительной траектории распространения, передаваемой/принимаемой радиоволны с устройством 100 обработки информации или операционным терминалом 200, и, следовательно, не может принять все эти фрагменты ключа без ошибки и не может принять ключ.

Однако в случае успешного считывания ключа путем приема беспроводного сигнала RE2 из устройства 100 обработки информации операционный терминал RC, принадлежащий лицу В, ведущему радиоперехват, может перехватить информацию, такую как информация об операции и информация о кредитной карте. Здесь, хотя можно предположить случай, в котором лицо В, ведущее радиоперехват, находится в помещении R2, которое находится с другой стороны стены W относительно помещения R1, в котором находится пользователь U, случай не ограничивается этим, и лицо В, ведущее радиоперехват, может находиться в любом месте. Например, лицо В, ведущее радиоперехват, может находиться за пределами дома, в котором находится пользователь U.

Когда только операционный терминал 200 определяет число разделений ключа, вероятность того, что прием фрагмента ключа, выполненного операционным терминалом RC, принадлежащим лицу В, ведущему радиоперехват, будет неудачным, зависит только от числа разделений ключа, определенного на стороне операционного терминала 200. Таким образом, это можно сказать, что уровень безопасности при обмене данными между операционным терминалом 200 и устройством 100 обработки информации определен в соответствии с числом разделений ключа. Однако в случае, когда число разделений ключа поддерживают малым в ответ на запрос, например, для экономии энергии батареи или для уменьшения объема расчетов, безопасность обмена данными при дистанционном управлении не поддерживается. Кроме того, на практике обычно именно устройство 100 обработки информации может определить степень важности информации операции, вводимой пользователем U, и несбалансированность возникает в отношении права на определение уровня безопасности.

В настоящем варианте выполнения описана технология, которая обеспечивает для устройства 100 обработки информации право на определение уровня безопасности при обмене данными между операционным терминалом 200 и устройством 100 обработки информации в системе 10 обработки информации, в которой ключ разделен в соответствии с числом разделений ключа, установленным операционным терминалом 200, и возвращенным устройством 100 обработки информации. Кроме того, хотя описание было представлено на основе того, что простая битовая строка, которая не зашифрована, используется для самого ключа, также можно использовать зашифрованный ключ.

В качестве конкретного примера, в случае, когда число разделений ключа, передаваемое операционным терминалом 200, не имеет достаточного значения для поддержания уровня безопасности при обмене данными, можно предположить случай, когда устройство 100 обработки информации выполняет управление, таким образом, что уменьшается мощность передачи, используемая для передачи фрагментов ключа. При уменьшении мощности передачи повышается вероятность возникновения ошибки при передаче данных, пока фрагмент ключа не достигнет операционного терминала RC, принадлежащего лицу В, ведущему радиоперехват, от устройства 100 обработки информации, даже в случае, когда число разделений ключа, установленное операционным терминалом 200, является малым. Таким образом, вероятность того, что ключ будет украден лицом В, ведущим радиоперехват, может быть уменьшена.

В этом отношении, когда мощность передачи уменьшают слишком сильно, вероятность того, что возникнет ошибка при передаче, когда операционный терминал 200 осуществляет обмен данными с требуемым партнером по передаче данных, устройством 100 обработки информации становится слишком высокой. В результате ключ не может быть передан правильно от устройства 100 обработки информации на операционный терминал 200. Для исключения перехода в такое состояние, в случае, когда операционный терминал 200 уведомляет устройство 100 обработки информации о том, что число разделений ключа слишком велико, мощность передачи, используемая для передачи фрагментов ключа, может быть повышена. Таким образом, для устройства 100 обработки информации становится возможным более надежно передавать ключ в операционный терминал 200.

Кроме того, после того как передача ключа будет один раз неудачной, в случае, когда операционный терминал 200 запрашивает снова передать ключ с тем же (или приблизительно тем же) числом разделений ключа, устройство 100 обработки информации может увеличить мощность передачи, используемую для передачи следующего ключа, и может повысить вероятность того, что передача ключа будет успешной.

1-2. Передача запроса на передачу ключа и фрагментов ключа

На фиг.2 показана схема, иллюстрирующая передачу запроса на передачу ключа и фрагментов ключа. Как показано на фиг.2 (также см. другие фигуры, соответственно), передача запроса на передачу ключа и фрагментов ключа будет описана ниже.

Рассматривая фиг.2, можно предположить, что операционный терминал 200 передает устройству обработки 100 информации запрос на передачу ключа, включающий в себя N как число разделений ключа. Устройство 100 обработки информации передает в операционный терминал 200, фрагменты ключа (фрагмент F1, F2,… FN ключа), полученные путем разделений ключа на N частей в соответствии с запросом на передачу ключа, переданным из операционного терминала 200. Кроме того, операционный терминал RC, принадлежащий лицу В, ведущему радиоперехват, также пытается принять фрагменты ключа (фрагменты F1, F2,… FN ключа). Здесь, в случае, когда мощность передачи, используемая устройством 100 обработки информации, для передачи ключа, будет поддерживаться соответственно, операционный терминал 200 успешно принимает, например, фрагменты ключа (фрагменты F1, F2,… FN ключа), но операционный терминал RC неудачно принимает некоторые или все фрагменты ключа (фрагмент F1, F2, FN ключа). На фиг.2 показан пример, в котором прием фрагмента FN-2 ключа выполнен неудачно.

1-3. Случай, в котором передача фрагментов ключа была успешной

На фиг.3 показана схема, иллюстрирующая пример случая, когда передача фрагментов ключа была успешной. Со ссылкой на фиг.3 (также см. другие фигуры, соответственно) будет описан случай, когда передача фрагментов ключа выполняется успешно.

Рассматривая фиг.2, предположим, что передача всех фрагментов ключа (фрагмента F1, F2,… FN ключа) из устройства 100 обработки информации в операционный терминал 200 выполняется успешно. В этом случае, как показано на фиг.3, устройство 100 обработки информации и операционный терминал 200, каждый содержат одни и те же фрагменты ключа (фрагменты F1, F2,… FN ключа). Если устройство 100 обработки информации и операционный терминал 200, каждый содержит одинаковые фрагменты ключа (фрагменты F1, F2,… FN ключа), тот же ключ может быть сгенерирован на основе фрагментов ключа (фрагментов F1, F2,… FN ключа), и тот же ключ (совместно используемый ключ) может совместно использоваться между устройством 100 обработки информации и операционным терминалом 200. Хотя на фиг.3 показан пример, в котором устройство 100 обработки информации и операционный терминал 200, каждый генерирует ключ, путем побитного выполнения операций исключающее "ИЛИ" для фрагментов ключа (фрагментов Fl, F2,... FN ключа), способ генерирования ключа не ограничивается технологией выполнения операции исключающее "ИЛИ".

1-4. Случай, в котором передача фрагментов ключа была неудачной

На фиг.4 показана схема, иллюстрирующая пример случая, когда передача фрагментов ключа происходит неудачно. Со ссылкой на фиг.4 (см. также другие фигуры, соответственно) будет описан случай, в котором передача фрагментов ключа происходит неудачно.

Рассматривая фиг.2, предположим, что при передаче фрагментов ключа (фрагментов F1, F2,… FN ключа) из устройства 100 обработки информации в операционный терминал RC передача фрагмента FN-2 ключа будет неудачной. В этом случае, как показано на фиг.4, операционный терминал RC не может содержать фрагмент FN-2 ключа. Поскольку операционный терминал RC не может содержать фрагмент FN-2 ключа, устройство 100 обработки информации и операционный терминал RC не могут совместно использовать один и тот же ключ (совместно используемый ключ). Хотя на фиг.4 показан пример, в котором устройство 100 обработки информации и операционный терминал RC, каждый генерирует ключ путем побитного выполнения операции исключающее "ИЛИ" для фрагментов ключа, способ генерирования ключа не ограничивается технологией выполнения операции исключающее "ИЛИ".

1-5. Конфигурация устройства обработки информации

На фиг.5 показана схема, представляющая конфигурацию устройства обработки информации в соответствии с настоящим вариантом осуществления. Со ссылкой на фиг.5 (см. также другие фигуры, соответственно), будет описана конфигурация устройства обработки информации в соответствии с настоящим вариантом осуществления.

Как показано на фиг.5, устройство 100 обработки информации включает в себя, по меньшей мере, блок 110 приема, блок 130 управления, блок 140 хранения и блок 160 передачи. Кроме того, устройство 100 обработки информации включает в себя, в соответствии с необходимостью, блок 120 управления приемом, блок 150 управления передачей, блок 170 отображения и т.п.

Кроме того, блок 130 управления включает в себя, по меньшей мере, блок 131 получения запроса, блок 133 определения уровня безопасности, блок 134 определения мощности передачи, и блок 135 получения ключа, и включает в себя, в соответствии с необходимостью, блок 132 определения терминала запроса ключа, блок 136 обработки формирования пары, блок 137 исполнения обработки, блок 139 управления отображением и т.п. Блок 130 управления выполнен, например, из CPU (центральное процессорное устройство), RAM (оперативное запоминающее устройство) и т.п., и его функция реализуется путем считывания и обработки в RAM программы, содержащейся в блоке 140 хранения и выполнения программы, обрабатываемой в RAM. Кроме того, блок 130 управления может быть выполнен, например, на основе специализированных аппаратных средств.

Блок 131 получения запроса включает в себя, по меньшей мере, блок 1311 получения запроса на передачу ключа и включает в себя, в соответствии с необходимостью, блок 1312 получения запроса на формирование пары и блок 1313 получения запроса на обработку.

Блок 110 приема выполнен из антенны и т.п. и принимает беспроводный сигнал от операционного терминала 200. Например, блок 110 приема принимает запрос на передачу ключа, включающий в себя число разделений ключа, через беспроводный сигнал от операционного терминала 200. Например, число разделений ключа может быть установлено в заданном положении запроса на передачу ключа. Заданное положение запроса на передачу ключа не ограничено чем-либо конкретным, и может представлять собой заголовок запроса на передачу ключа или может представлять собой заданное количество битов, следующих после заголовка запроса на передачу ключа.

Блок 120 управления приемом выполняет, для беспроводного сигнала, принятого блоком 110 приема, преобразование частоты из сигнала высокой частоты в сигнал в основной полосе пропускания путем преобразования с необходимым понижением частоты и демодулирует сигнал в основной полосе пропускания с преобразованной частотой. Кроме того, в случае, когда блок 130 управления выполняет обработку, используя цифровой сигнал, блок 120 управления приемом преобразует аналоговый сигнал, полученный путем демодуляции, в цифровой сигнал.

Блок 140 хранения выполнен из устройства сохранения, такого как HDD (привод жесткого диска), и содержит информацию 141 ассоциации и ключ 142, который используется для шифрования или дешифрования данных. Кроме того, в случае, когда блок 130 управления выполнен из CPU (центральное процессорное устройство), RAM (оперативное запоминающее устройство) и т.п., блок 140 хранения также имеет функцию хранения программы, предназначенную для выполнения блоком управления 130, и различные типы данных, предназначенные для использования при выполнении программы блоком 130 управления.

Блок 1311 получения запроса на передачу ключа получает запрос на передачу ключа из беспроводного сигнала, принятого блоком 110 приема. Технология получения запроса на передачу ключа блоком 1311 получения запроса на передачу ключа не ограничена чем-либо конкретным и, например, в случае, когда значения, установленные в заданном положении беспроводного сигнала, принятого блоком 110приема, представляют собой значение, обозначающее запрос на передачу ключа, блок 131 получения запроса может получить беспроводный сигнал, выделенный, как запрос на передачу ключа.

Блок 133 определения уровня безопасности определяет уровень безопасности во время передачи ключа в операционный терминал 200, как уровень безопасности при передаче. Определение уровня безопасности при передаче, выполняемое блоком 133 определения уровня безопасности, будет описано ниже.

Блок 134 определения мощности передачи определяет мощность передачи в соответствии с уровнем безопасности при передаче, определенным блоком 133 определения уровня безопасности и числом разделений ключа, включенным в запрос на передачу ключа, полученный блоком 1311 получения запроса на передачу ключа.

Блок 135 получения ключа получает каждый фрагмент ключа путем разделения ключа 142, сохраненного в блоке 140 сохранения, на число разделений ключа. При разделении ключа 142 на число разделений ключа предполагается, что ключ 142 разделяют, например, на равные части на число разделений ключа. Однако предполагая, что разделение выполняют на основе идентичного алгоритма в устройстве 100 обработки информации и операционном терминале 200, равнозначное деление не может быть выполнено.

Блок 160 передачи выполнен из антенны и т.п., являющимися такими же, как или отличными от тех, что в блоке 110 приема, и передает каждый фрагмент ключа, полученный блоком 135 получения ключа, используя мощность передачи, определенную блоком 134 определения мощности передачи, через беспроводный сигнал на операционный терминал 200.

В случае, когда блок 130 управления выполняет обработку, исполь
