Система управления передачей и система передачи

Система управления передачей и система передачи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Раскрытие сущности в данном документе, в общем, относится к системе передачи для того, чтобы передавать данные контента, и к системе управления передачей для того, чтобы управлять состоянием передающего терминала, чтобы передавать данные контента.

Уровень техники

Система проведения видеоконференций является технологией для того, чтобы проводить видеоконференции через сети связи, такие как Интернет. Ввиду современных требований по сокращению времени и расходов на командировки такая система проведения видеоконференций приобретает все большую популярность. В системе проведения видеоконференций видеоконференция может быть реализована посредством передачи и приема телекоммуникационных данных, таких как данные изображений и аудиоданные, между двумя или более терминалами в различных местоположениях. В случае если два терминала в различных местоположениях начинают обмен данными, и связь осуществляется через телефоны по Интернет-протоколу (IP) (т.е. одну из служб телефонной связи), протокол инициирования сеанса (SIP), в общем, используется в качестве протокола связи, чтобы устанавливать сеанс между терминалами в двух различных местоположениях. В этом типе протокола связи (т.е. SIP), SIP-сервер управляет вызовом между терминалами связи (т.е. вызов устанавливается между терминалами посредством обмена информацией вызова между ними). После того, как установлен сеанс между терминалами связи, они поддерживают мгновенную связь, к примеру, передачу речевых данных, друг с другом. Тем не менее, поскольку SIP разработан в качестве протокола связи, в частности, чтобы управлять вызовом или сеансом связи между двумя местоположениями (т.е. двумя терминалами), SIP не может управлять вызовами между более чем двумя местоположениями (т.е. двумя или более терминалами связи).

Патент США № 7631039 (в дальнейшем называемый "патентным документом 1") раскрывает пример технологии предшествующего уровня техники для инициирования видеоконференции между терминалами более чем в двух местоположениях. Эта технология использует модуль выделения, который определяет информацию конференции, указывающую атрибут конференции. В частности, в технологии, раскрытой в патентном документе 1, два или более клиентов принимают информацию конференции, определенную посредством модуля выделения. Эти клиенты подключаются к модулю многоточечной конференции (MCU), который ретранслирует передаваемые данные, включающие в себя аудиоданные и данные изображений, на основе принимаемой информации конференции. Когда MCU подключается к каждому из клиентов, MCU ретранслирует передаваемые данные, принятые из клиентов, в другие клиенты. Как результат, видеоконференция может быть инициирована между клиентами (терминалами), расположенными более чем в двух местоположениях.

Тем не менее, в системе проведения видеоконференций предшествующего уровня техники система управления, используемая для управления связью между терминалами видеоконференц-связи, не может управлять состояниями связи терминалов видеоконференц-связи. Соответственно, когда система управления передает информацию, требуемую для инициирования связи с целевыми терминалами видеоконференц-связи, подключения между терминалами видеоконференц-связи не могут устанавливаться вследствие занятости целевых терминалов видеоконференц-связи контактом с другими терминалами видеоконференц-связи. Иными словами, в технологии предшествующего уровня техники система управления не обнаруживает состояния связи целевых терминалов видеоконференц-связи до передачи информации, требуемой для инициирования связи с целевыми терминалами видеоконференц-связи, и, следовательно, система управления не может эффективно управлять подключениями между терминалами видеоконференц-связи.

Сущность изобретения

Общая цель, по меньшей мере, одного варианта осуществления настоящего изобретения заключается в создании системы передачи и системы управления передачей, которые практически исключают одну или более проблем, вызываемых ограничениями и недостатками предшествующего уровня техники.

Согласно одному варианту осуществления, предоставляется система управления передачей, которая включает в себя модуль приемного устройства, выполненный с возможностью принимать первую информацию изменения для изменения состояния связи первого передающего терминала из первого передающего терминала, который осуществляет связь со вторым передающим терминалом, чтобы обмениваться данными контента между ними; модуль управления терминалами, выполненный с возможностью управлять первой информацией состояния, указывающей состояние связи первого передающего терминала; модуль получения, выполненный с возможностью получать первую информацию состояния, указывающую состояние связи первого передающего терминала, из модуля управления терминалами в случае, если модуль приемного устройства принимает первую информацию изменения для изменения состояния связи первого передающего терминала; и модуль изменения, выполненный с возможностью изменять первую информацию состояния, указывающую состояние связи первого передающего терминала, управляемого посредством модуля управления терминалами, на основе информации изменения для изменения состояния связи первого передающего терминала, принимаемой посредством модуля приемного устройства, и первой информации состояния, указывающей состояние связи первого передающего терминала, полученное посредством модуля получения.

Согласно другому варианту осуществления, предоставляется система передачи, которая включает в себя систему управления передачей; первый передающий терминал и второй передающий терминал, выполненные с возможностью осуществлять связь с системой управления передачей, чтобы обмениваться данными контента и информацией изменения для изменения состояний связи первого передающего терминала и второго передающего терминала; и ретрансляционное устройство, выполненное с возможностью ретранслировать данные контента, передаваемые из первого передающего терминала, во второй передающий терминал. В системе передачи модуль передающего устройства системы управления передачей передает предварительно определенную информацию для изменения состояния связи одного из первого передающего терминала и второго передающего терминала, по меньшей мере, в одно из первого передающего терминала, второго передающего терминала и ретрансляционного устройства.

Краткое описание чертежей

Другие цели и дополнительные признаки вариантов осуществления должны становиться очевидными из нижеприведенного подробного описания при прочтении вместе с прилагаемыми чертежами, на которых:

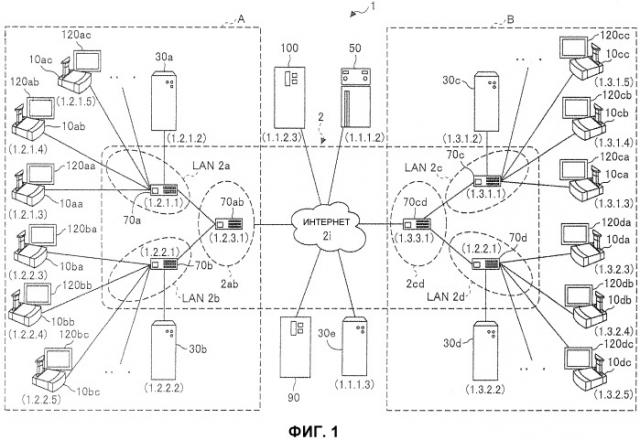

Фиг.1 является принципиальной схемой, иллюстрирующей систему передачи согласно варианту осуществления;

Фиг.2 является схемой аппаратной конфигурации, иллюстрирующей передающий терминал в системе передачи согласно варианту осуществления;

Фиг.3 является схемой аппаратной конфигурации, иллюстрирующей систему управления передачей, ретрансляционное устройство, систему предоставления программ или обслуживающую систему в системе передачи согласно варианту осуществления;

Фиг.4 является функциональной блок-схемой, иллюстрирующей передающий терминал, ретрансляционное устройство и систему управления, которые составляют систему передачи согласно варианту осуществления;

Фиг.5 является подробной функциональной блок-схемой, подробно иллюстрирующей модуль управления состояниями, проиллюстрированный на Фиг.4;

Фиг.6 является функциональной блок-схемой, подробно иллюстрирующей модуль выбора ретрансляционных устройств, проиллюстрированный на Фиг.4;

Фиг.7 является концептуальной схемой, иллюстрирующей таблицу управления качеством изменения;

Фиг.8A-8C являются концептуальными схемами, иллюстрирующими качество изображений для данных изображений;

Фиг.9 является концептуальной схемой, иллюстрирующей таблицу управления ретрансляционными устройствами;

Фиг.10 является концептуальной схемой, иллюстрирующей таблицу управления аутентификацией терминалов;

Фиг.11 является концептуальной схемой, иллюстрирующей таблицу управления терминалами;

Фиг.12 является концептуальной схемой, иллюстрирующей таблицу управления списками адресов;

Фиг.13 является концептуальной схемой, иллюстрирующей таблицу управления сеансами;

Фиг.14 является концептуальной схемой, иллюстрирующей таблицу управления качеством;

Фиг.15 является концептуальной схемой, иллюстрирующей таблицу управления выбором ретрансляционных устройств;

Фиг.16 является концептуальной схемой, иллюстрирующей таблицу управления изменением состояния;

Фиг.17 является другой концептуальной схемой, иллюстрирующей таблицу управления изменением состояния;

Фиг.18 является другой концептуальной схемой, иллюстрирующей таблицу управления изменением состояния;

Фиг.19 является схемой последовательности операций, иллюстрирующей процесс, в котором управляется информация состояния, указывающая рабочие состояния ретрансляционных устройств;

Фиг.20 является концептуальной схемой, иллюстрирующей состояния передачи и приема данных изображений, аудиоданных и различной управляющей информации в системе передачи;

Фиг.21 является схемой последовательности операций, иллюстрирующей процесс в подготовительной фазе для инициирования связи между передающими терминалами;

Фиг.22 является концептуальной схемой, иллюстрирующей список адресов согласно варианту осуществления;

Фиг.23 является схемой последовательности операций, иллюстрирующей процесс, в котором запрашивается инициирование связи;

Фиг.24 является блок-схемой последовательности операций способа, иллюстрирующей процесс, в котором изменяется состояние связи;

Фиг.25 является схемой последовательности операций, иллюстрирующей процесс, в котором авторизован запрос на инициирование связи;

Фиг.26 является схемой последовательности операций, иллюстрирующей процесс, в котором отклоняется запрос на инициирование связи;

Фиг.27 является блок-схемой последовательности операций способа, иллюстрирующей процесс, в котором изменяется состояние связи;

Фиг.28 является схемой последовательности операций, иллюстрирующей процесс, в котором отменяется запрос на инициирование связи;

Фиг.29 является схемой последовательности операций, иллюстрирующей процесс, в котором запрашивается ретрансляция передаваемых данных;

Фиг.30 является блок-схемой последовательности операций способа, иллюстрирующей процесс, в котором изменяется состояние связи;

Фиг.31 является схемой последовательности операций, иллюстрирующей процесс, в котором данные изображений и аудиоданные передаются и принимаются между передающими терминалами;

Фиг.32 является схемой последовательности операций, иллюстрирующей процесс, в котором запрашивается участие в сеансе передачи данных;

Фиг.33 является блок-схемой последовательности операций способа, иллюстрирующей процесс, в котором изменяется состояние связи;

Фиг.34 является схемой последовательности операций, иллюстрирующей процесс, в котором запрашивается выход из сеанса передачи данных;

Фиг.35 является концептуальной схемой, иллюстрирующей список адресов согласно другому варианту осуществления;

Фиг.36 является схемой переходов состояния связи, иллюстрирующей переходы состояния связи; и

Фиг.37 является внешней схемой, иллюстрирующей передающий терминал, используемый в системе передачи согласно варианту осуществления.

Оптимальный режим осуществления изобретения

Общая конфигурация варианта осуществления

Далее описываются предпочтительные варианты осуществления со ссылкой на Фиг.1-37. Фиг.1 является принципиальной схемой, иллюстрирующей систему 1 передачи согласно варианту осуществления. Первоначально описывается структура системы 1 передачи согласно варианту осуществления со ссылкой на Фиг.1.

Существуют различные типы систем передачи. Одним примером может быть система предоставления данных. В системе предоставления данных данные контента передаются из одного терминала в другой терминал через систему управления передачей в одностороннем направлении. Другим примером может быть система связи. В системе связи информация или эмоциональные выражения взаимно передаются между двумя или более передающими терминалами через систему управления передачей. Система связи используется для взаимного обмена информацией или эмоциональными выражениями между двумя или более терминалами связи (т.е. передающими терминалами) через систему управления связью (т.е. систему управления передачей). Примеры системы связи включают в себя систему проведения видеоконференций, систему видеотелефонной связи, систему проведения аудиоконференций, систему передачи речевых вызовов и систему совместного использования экрана персонального компьютера.

Следующие варианты осуществления описывают систему передачи, систему управления передачей и передающий терминал посредством концептуализации системы проведения видеоконференций в качестве примера системы связи, системы управления видеоконференц-связью в качестве примера системы управления связью и терминала видеоконференц-связи в качестве примера терминала связи. Иными словами, управляющий передающий терминал и система управления передачей, используемые в этом варианте осуществления, могут применяться не только к системе проведения видеоконференций, но также и к системе связи или системе передачи.

Как проиллюстрировано на Фиг.1, система 1 передачи включает в себя два или более передающих терминалов (10aa, 10ab, ...), дисплеи (120aa, 120ab, ...) для передающих терминалов (10aa, 10ab, ...), два или более ретрансляционных устройств (30a, 30b, 30c, 30d и 30e), систему 50 управления передачей, систему 90 предоставления программ и обслуживающую систему 100.

Следует отметить, что в этом варианте осуществления, любой из передающих терминалов (10aa, 10ab, ...) может упоминаться как "передающий терминал 10", любой из дисплеев (120aa, 120ab, ...) для передающих терминалов (10aa, 10ab, ...) может упоминаться как "дисплей 120", а любое из ретрансляционных устройств (30a, 30b, 30c, 30d и 30e) может упоминаться как "ретрансляционное устройство 30".

Передающий терминал 10 выполнен с возможностью передавать и принимать данные изображений и аудиоданные в качестве примеров данных контента. Следует отметить, что далее "передающий терминал" и "система управления передачей" могут называться просто "терминалом" и "системой управления", соответственно. Связь в этом варианте осуществления включает в себя не только передачу и прием аудиоданных, но также и передачу и прием данных изображений. Иными словами, передающий терминал 10 передает и принимает данные изображений и аудиоданные. Тем не менее, передающий терминал 10 может передавать и принимать только аудиоданные без передачи или приема данных изображений.

В этом варианте осуществления, данные динамических изображений (т.е. видеоданные) проиллюстрированы в качестве примера данных изображений; тем не менее, данные изображений также могут быть данными статических изображений. Альтернативно, данные изображений могут включать в себя данные динамических и статических изображений. Ретрансляционное устройство 30 выполнено с возможностью ретранслировать данные изображений и аудиоданные между терминалами 10. Система 50 управления выполнена с возможностью управлять терминалом 10 и ретрансляционным устройством 30 интегрированным способом.

Маршрутизаторы (70a, 70b, 70c, 70d, 70d, 70ab и 70cd), проиллюстрированные на Фиг.1, выполнены с возможностью выбирать оптимальные тракты для данных изображений и аудиоданных. Следует отметить, что в этом варианте осуществления, любой из маршрутизаторов (70a, 70b, 70c, 70d, 70d, 70ab и 70cd) может называться просто "маршрутизатором 70".

Система 90 предоставления программ включает в себя непроиллюстрированный жесткий диск (HD), выполненный с возможностью сохранять программы для терминала, с помощью которых терминал 10 может реализовывать различные функции или различные способы. Соответственно, система 90 предоставления программ может передавать такие программы для терминала в терминал 10. HD системы 90 предоставления программ дополнительно сохраняет программы для ретрансляционного устройства, с помощью которых ретрансляционное устройство 30 может реализовывать различные функции или различные способы. Соответственно, система 90 предоставления программ также может передавать такие программы для ретрансляционного устройства в ретрансляционное устройство 30. Помимо этого, HD системы 90 предоставления программ дополнительно сохраняет программы управления передачей, с помощью которых система 50 управления может реализовывать различные функции или различные способы. Соответственно, система 90 предоставления программ также может передавать такие программы управления передачей в систему 50 управления.

Обслуживающая система 100 является компьютером, выполненным с возможностью поддерживать или управлять, по меньшей мере, одним из терминала 10, ретрансляционного устройства 30, системы 50 управления и системы 90 предоставления программ. Например, если обслуживающая система 100 находится внутри страны, в то время как терминал 10, ретрансляционное устройство 30, система 50 управления или система 90 предоставления программ находятся за границей, обслуживающая система 100 удаленно поддерживает или управляет, по меньшей мере, одним из терминала 10, ретрансляционного устройства 30, системы 50 управления и системы 90 предоставления программ через сеть 2 связи. Дополнительно, обслуживающая система 100 выполняет техническое обслуживание, к примеру, управление номером модели, серийным номером изготовителя, пунктом доставки, техническим осмотром и предысторией сбоев, по меньшей мере, для одного из терминала 10, ретрансляционного устройства 30, системы 50 управления и системы 90 предоставления программ, без использования сети 2 связи.

Терминалы (10aa, 10ab, 10ac, 10a, ...), ретрансляционное устройство 30a и маршрутизатор 70a подключаются через LAN 2a, так что они могут обмениваться данными друг с другом. Дополнительно, терминалы (10ba, 10bb, 10bc, 10b, ...), ретрансляционное устройство 30b и маршрутизатор 70b подключаются через LAN 2b, так что они могут обмениваться данными друг с другом. Как проиллюстрировано на Фиг.1, LAN 2a и LAN 2b задаются в предварительно определенной области A. В области A LAN 2a и LAN 2b подключаются через выделенную линию 2ab, включающую в себя маршрутизатор 70ab, так что они могут обмениваться данными друг с другом. Например, область A может быть Японией, и LAN 2a может быть установлена в офисе в Токио, тогда как LAN 2b может быть установлена в офисе в Осаке.

Между тем, терминалы (10ca, 10cb, 10cc, 10c, ...), ретрансляционное устройство 30c и маршрутизатор 70c подключаются через LAN 2c, так что они могут обмениваться данными друг с другом. Терминалы (10da, 10db, 10dc, 10d, ...), ретрансляционное устройство 30d и маршрутизатор 70d подключаются через LAN 2d, так что они могут обмениваться данными друг с другом. Дополнительно, LAN 2c и LAN 2d задаются в предварительно определенной области B. В области B LAN 2c и LAN 2d подключаются через выделенную линию 2cd, включающую в себя маршрутизатор 70cd, так что они могут обмениваться данными друг с другом. Например, областью B могут быть США, и LAN 2c может быть установлена в офисе в Нью-Йорке, тогда как LAN 2d может быть установлена в офисе в Вашингтоне. Область A и область B подключаются от соответствующих маршрутизаторов 70ab и 70cd через Интернет 2i, так что область A и область B поддерживают связь между собой через Интернет 2i.

Дополнительно, система 50 управления и система 90 предоставления программ подключаются к терминалу 10 и ретрансляционному устройству 30 через Интернет 2i, так что они могут обмениваться данными друг с другом. Система 50 управления и система 90 предоставления программ могут располагаться в области A, области B или могут быть в области, отличной от областей A и B.

Ретрансляционное устройство 30e подключается к терминалу 10 через сеть 2 связи. Ретрансляционное устройство 30e выполнено с возможностью работать постоянно и может находиться в области, отличной от областей A и B, для исключения влияния посредством связи в локальных зонах областей A и B. Таким образом, когда терминал 10 хочет обмениваться данными с другим терминалом, расположенным в другой локальной зоне, ретрансляционное устройство 30e используется для ретрансляции передаваемых данных между двумя терминалами в различных локальных зонах. Дополнительно, ретрансляционное устройство 30e также может быть использовано в качестве ретрансляционного устройства для экстренных вызовов, когда терминалы, расположенные в идентичной локальной зоне, хотят обмениваться данными друг с другом, но ретрансляционные устройства, расположенные в этой локальной зоне, не работают.

Следует отметить, что в этом варианте осуществления, сеть 2 связи состоит из LAN 2a, LAN 2b, выделенной линии 2ab, Интернета 2i, выделенной линии 2cd, LAN 2c и LAN 2d. В сети 2 связи связь типично выполняется по проводам, но может частично выполняться в беспроводном режиме.

На Фиг.1, набор из четырех номеров, прилагаемый к каждому из терминала 10, ретрансляционного устройства 30, системы 50 управления, маршрутизатора 70, системы 90 предоставления программ и обслуживающей системы 100, указывает просто IP-адрес в типичном IPv4-формате. Например, IP-адрес для терминала 10aa представляет собой "1.2.1.3", как проиллюстрировано на Фиг.1. IP-адреса могут быть в IPv6-формате; тем не менее, в этом варианте осуществления, Ipv4 используется для упрощения иллюстрации.

Аппаратная конфигурация варианта осуществления

Затем описывается аппаратная конфигурация системы 1 передачи согласно варианту осуществления.

В этом варианте осуществления, когда обнаруживается задержка при приеме данных изображений посредством терминала 10, разрешение данных изображений может быть изменено посредством ретрансляционного устройства 30, и затем измененные данные изображений могут быть переданы в терминал 10, который используется в качестве назначения ретрансляции.

Фиг.37 является внешней схемой, иллюстрирующей терминал 10 согласно варианту осуществления. В дальнейшем в этом документе, направление по оси X представляет продольное направление терминала 10, направление по оси Y представляет направление, перпендикулярное направлению по оси X в горизонтальной плоскости, направление оси Z представляет направление, перпендикулярное направлению по оси X и направлению по оси Y (т.е. вертикальное направление).

Как проиллюстрировано на Фиг.37, терминал 10 включает в себя корпус 1120, кронштейн 1200 и кожух 1300 камеры. Поверхность 1120a передней стенки корпуса 1120 включает в себя не проиллюстрированную поверхность для впуска воздуха, сформированную из отверстий для впуска воздуха, и поверхность 1120b задней стенки корпуса 1120 включает в себя поверхность 1121 для выпуска воздуха, сформированную из выпускных отверстий. Соответственно, терминал 10 может принимать наружный воздух извне терминала 10 через поверхность для впуска воздуха и выпускать воздух в терминале 10 через поверхность 1121 для выпуска воздуха посредством активации охлаждающего вентилятора, размещаемого в корпусе 1120. Поверхность 1130 правой стенки корпуса 1120 включает в себя отверстие 1131 для приема звука, через которое встроенный микрофон 114 (см. Фиг.2), допускает съем акустического звука, к примеру, речи, звуков или шумов.

Поверхность 1130 правой стенки корпуса 1120 включает в себя панель 1150 управления. Панель 1150 управления включает в себя функциональные кнопки (108a-108e), нижеописанный выключатель 109 питания, нижеописанную индикаторную лампу 119 и поверхность 1151 вывода звука, сформированную из отверстий для вывода звука для вывода звука из нижеописанного встроенного динамика 115. Дополнительно, поверхность 1140 левой стенки корпуса 1120 включает в себя утопленное посадочное место 1160 для размещения кронштейна 1200 и панели 1200 управления. Поверхность 1130 правой стенки корпуса 1120 дополнительно включает в себя порты (1132a-1132c) подключения для электрического подключения кабелей к нижеописанному интерфейсу 118 для подключения внешних устройств. Поверхность 1140 левой стенки корпуса 1120 дополнительно включает в себя не проиллюстрированный порт подключения для электрического подключения кабеля 120c дисплея к нижеописанному интерфейсу 118 для подключения внешних устройств.

Следует отметить, что в дальнейшем в этом документе любая из функциональных кнопок (108a-108e) может называться "функциональной кнопкой 108", а любой из портов (1132a-1132c) подключения может называться "портом 1132 подключения".

Затем, кронштейн 1200 присоединяется к корпусу 1120 через поворотный шарнир 1210 таким образом, что кронштейн 1200 перемещается в направлениях вверх и вниз в диапазоне угла θ1 наклона в 135 градусов относительно корпуса 1120. Кронштейн 1200, проиллюстрированный на Фиг.37, размещается под углом θ1 наклона в 90 градусов.

Кожух 1300 камеры включает в себя нижеописанную камеру 112, выполненную с возможностью снимать изображения пользователя, документов, помещения и т.п. Кожух 1300 камеры дополнительно включает в себя поворотный шарнир 1310. Кожух 1300 камеры присоединяется к кронштейну 1200 через поворотный шарнир 1310. Кожух 1300 камеры вращательно присоединяется к кронштейну 1200 в направлениях вверх и вниз через поворотный шарнир 1310 таким образом, что кожух 1300 камеры перемещается в диапазоне угла θ2 отклонения по горизонтали в ±180 градусов и в диапазоне угла θ3 наклона в ±45 градусов на основе того, что углы отклонения по горизонтали и наклона, проиллюстрированные на Фиг.37, составляют 0.

Следует отметить, что по внешней форме ретрансляционное устройство 30, система 50 управления, система 90 предоставления программ и обслуживающая система 100 являются аналогичными типичному серверному компьютеру, и, как следствие, их описания опускаются.

Фиг.2 является схемой аппаратной конфигурации, иллюстрирующей терминал (т.е. передающий терминал) 10 согласно варианту осуществления. Как проиллюстрировано на Фиг.2, терминал 10 включает в себя центральный процессор (CPU) 101, выполненный с возможностью полностью управлять работой терминала 10, постоянное запоминающее устройство (ROM) 102, сохраняющее программы для терминала, оперативное запоминающее устройство (RAM) 103, используемое в качестве рабочей области CPU 101, флэш-память 104, выполненную с возможностью сохранять различные данные, к примеру, данные изображений или аудиоданные, полупроводниковый накопитель (SDD) 105, выполненный с возможностью управлять извлечением и записью (сохранением) различных данных во флэш-памяти 104 и т.п. на основе управления CPU 101, накопитель 107 на носителях, выполненный с возможностью управлять извлечением и записью (сохранением) данных в носитель 106 записи, такой как флэш-память, функциональную кнопку 108, управляемую пользователем для выбора адреса терминала 10, выключатель 109 питания для включения/выключения питания терминала 10 и сетевой интерфейс (IF) для передачи данных с использованием сети 2 связи.

Терминал 10 дополнительно включает в себя встроенную камеру 112, выполненную с возможностью формировать изображение объекта на основе управления CPU 101, интерфейс 113 устройства формирования изображений, выполненный с возможностью управлять активацией камеры 112, интерфейс отображения, выполненный с возможностью передавать данные изображений на внешний дисплей 120 на основе управления CPU 101, интерфейс 118 для подключения внешних устройств, выполненный с возможностью подключать различные внешние устройства к портам (1132a-1132c) подключения, проиллюстрированным на Фиг.37, индикаторную лампу 119, выполненную с возможностью сообщать пользователю относительно различных функциональных проблем терминала 10, и линию 110 шины, такую как адресная шина или шина данных для электрического подключения элементов и устройств между собой, проиллюстрированную на Фиг.2 через линию 110 шины.

Дисплей 120 является модулем отображения, сформированным из жидкокристаллического или органического электролюминесцентного материала, выполненным с возможностью отображать изображения объекта или значки для управления терминалом 10. Дополнительно, дисплей 120 подключается к интерфейсу 117 отображения через кабель 120c (см. Фиг.37). Кабель 120c может быть аналоговым RGB-(VGA-)кабелем, компонентным видеокабелем, кабелем на основе мультимедийного интерфейса высокой четкости (HDMI) или кабелем на основе цифрового видеоинтерфейса (DVI).

Камера 112 включает в себя линзы и полупроводниковый датчик изображений, выполненный с возможностью преобразовывать свет в электрические заряды, чтобы формировать цифровые изображения (видео) объекта. Примеры полупроводникового датчика изображений включают в себя комплементарную структуру "металл-оксид-полупроводник" (CMOS) или прибор с зарядовой связью (CCD).

Интерфейс 118 для подключения внешних устройств может быть подключен через универсальную последовательную шину (USB) к внешним устройствам, таким как внешняя камера, внешний микрофон и внешний динамик. При подключении внешней камеры к интерфейсу 118 для подключения внешних устройств через USB, внешняя камера активируется приоритетно относительно встроенной камеры 112. Аналогично, при подключении внешнего микрофона или внешнего динамика к интерфейсу 118 для подключения внешних устройств через USB, внешний микрофон или внешний динамик активируется приоритетно относительно встроенного микрофона 114 или встроенного динамика 115.

Следует отметить, что носитель 106 записи является съемным относительно терминала 10. Помимо этого, если носитель 106 записи является энергонезависимым запоминающим устройством, выполненным с возможностью извлекать или записывать данные на основе управления CPU 101, носитель 106 записи не ограничивается флэш-памятью 104 и может быть электрически стираемым программируемым ROM (EEPROM).

Дополнительно, вышеуказанные программы для терминала могут записываться в устанавливаемом формате или исполняемом формате на машиночитаемом носителе записи, таком как носитель 106 записи, чтобы распространять такой носитель записи.

Фиг.3 является схемой аппаратной конфигурации, иллюстрирующей систему 50 управления согласно варианту осуществления. Система 50 управления включает в себя центральный процессор (CPU) 201, выполненный с возможностью полностью управлять работой системы 50 управления, постоянное запоминающее устройство (ROM) 202, сохраняющее программы для управления передачей, оперативное запоминающее устройство (RAM) 203, используемое в качестве рабочей области CPU 201, жесткий диск (HD) 204, выполненный с возможностью сохранять различные данные, накопитель 205 на жестких дисках (HDD), выполненный с возможностью управлять извлечением и записью (сохранением) различных данных в HD 204 на основе управления CPU 201, накопитель 207 на носителях, выполненный с возможностью управлять извлечением и записью (сохранением) данных в носитель 206 записи, такой как флэш-память, дисплей 208, выполненный с возможностью отображать различную информацию, такую как курсор, меню, окна, символы и изображения, сетевой интерфейс 209 для передачи данных с использованием нижеописанной сети 2 связи, клавиатуру 211, включающую в себя несколько клавиш для ввода букв, чисел и различных инструкций, мышь 212 для выбора или выполнения различных инструкций, выбора элементов, которые должны быть обработаны, и перемещения курсора, накопитель 214 на CD, выполненный с возможностью управлять извлечением или записью данных в постоянном запоминающем устройстве 213 на компакт-дисках (CD-ROM) в качестве примера съемного носителя записи, и линию 210 шины, такую как адресная шина или шина данных для электрического подключения элементов и устройств между собой, проиллюстрированную на Фиг.3 через линию 210 шины.

Следует отметить, что вышеуказанные программы для управления передачей могут записываться в устанавливаемом формате или исполняемом формате на машиночитаемом носителе записи, таком как носитель 206 записи или CD-ROM 213, чтобы распространять такой носитель записи.

Дополнительно, ретрансляционное устройство 30 включает в себя аппаратную конфигурацию, аналогичную аппаратной конфигурации системы 50 управления, и, как следствие, описание аппаратной конфигурации ретрансляционного устройства 30 опускается. Следует отметить, что ROM 202 сохраняет программы для управления ретрансляционным устройством 30. В этом случае, программы для ретрансляционного устройства также могут записываться в устанавливаемом формате или исполняемом формате на машиночитаемом носителе записи, таком как носитель 206 записи или CD-ROM 213, чтобы распространять такой носитель записи.

Дополнительно, система 90 предоставления программ включает в себя аппаратную конфигурацию, аналогичную аппаратной конфигурации системы 50 управления, и, как следствие, описание аппаратной конфигурации системы 90 предоставления программ опускается. Следует отметить, что ROM 202 сохраняет программы для управления системой 90 предоставления программ. В этом случае, программы для системы 90 предоставления программ также могут записываться в устанавливаемом формате или исполняемом формате на машиночитаемом носителе записи, таком как носитель 206 записи или CD-ROM 213, чтобы распространять такой носитель записи.

Дополнительно, обслуживающая система 100 включает в себя аппаратную конфигурацию, аналогичную аппаратной конфигурации системы 50 управления, и, как следствие, описание аппаратной конфигурации обслуживающей системы 100 опускается. Следует отметить, что ROM 202 сохраняет программы для управления обслуживающей системой 100. В этом случае, программы для обслуживающей системы 100 также могут записываться в устанавливаемом формате или исполняемом формате на машиночитаемом носителе записи, таком как носитель 206 записи или CD-ROM 213, чтобы распространять такой носитель записи.

Следует отметить, что другие примеры съемного носителя записи включают в себя записываемый компакт-диск (CD-R), универсальный цифровой диск (DVD) и Blu-Ray-диск (BD).

Функциональная конфигурация варианта осуществления

Затем описывается функциональная конфигурация системы 1 передачи согласно варианту осуществления. Фиг.4 является функциональной блок-схемой, иллюстрирующей передающий терминал 10, ретрансляционное устройство 30 и систему 50 управления, которые составляют систему 1 передачи согласно варианту осуществления. Как проиллюстрировано на Фиг.4, терминал 10, ретрансляционное устройство 30 и система 50 управления подключаются через сеть 2 связи таким образом, что они выполняют передачу данных друг с другом через сеть 2 связи. Следует отметить, что система 90 предоставления программ и обслуживающая система 100 не ассоциированы непосредственно с видеоконференц-связью, и, как следствие, их иллюстрации опускаются из Фиг.4.

Функциональная конфигурация терминала

Терминал 10 включает в себя модуль 11 приемо-передающего устройства, модуль 12 приемного устройства функционального ввода, модуль 13 обработки запросов на ввод регистрационных данных, модуль 14 формирования изображений, модуль 15a ввода звука, модуль 15b речевого вывода, модуль 16 управления отображением, модуль 18 детектора задержки, процессор 19 сохранения и считывания и модуль 20 создания списков адресов. Вышеуказанные модули представляют функции и модули, реализованные посредством любого из элементов и устройств, проиллюстрированных на Фиг.2, которые активируются посредством инструкций из CPU 201 на основе программ, сохраненных в ROM 102. Дополнительно, терминал 10 дополнительно включает в себя энергозависимый модуль 1100 хранения, сформированный из RAM 103, проиллюстрированного на Фиг.2, и энергонезависимый модуль 1000 хранения, сформированный из флэш-памяти 104, проиллюстрированной на Фиг.2.

Функциональные модули терминала

Затем подробнее описываются функциональные модули терминала 10. Модуль 11 приемо-передающего устройства терминала 10 выполнен с возможностью передавать различные данные (информацию) и принимать такие данные из других терминалов, ретрансляционных устройств и систем. Функция модуля 11 приемо-передающего устройства может быть реализована посредством сетевого интерфейса 111, проиллюстрированного на Фиг
