Способ стабилизации полимеров или сополимеров на основе акрилонитрила

Способ стабилизации полимеров или сополимеров на основе акрилонитрила

Иллюстрации

Показать все

Реферат

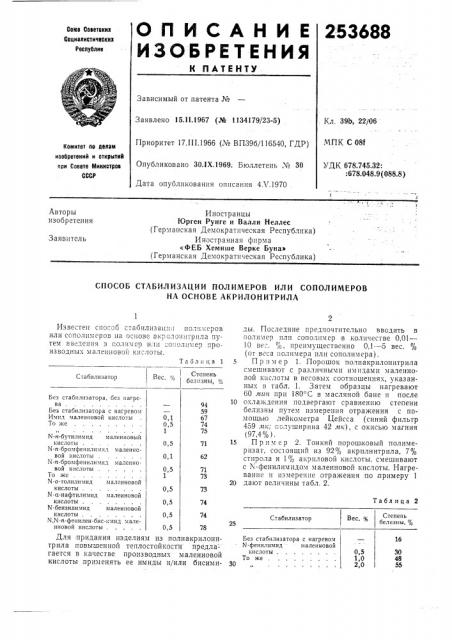

ОПИСАНИЕ

ИЗОЫ Ет ЕНИЯ

К П АТЕ НТУ

253688

Союв Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 15.11.1967 (J% 1134179/23-5) Кл. 39Ь, 22/06

Приоритет 17.III.1966 (¹ ВП39б/116540, ГДР) МПК С 08f

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

УДК 678;745.32:

: 678.048.9 (088.8) Опубликовано 30.1Х.1969; Бюллетень ¹ 30

Дата опубликования описания 4Х.1970

Авторы изобретения

Иностранцы

Юрген Рунге и Валли Неллес (Германская Демократическая Республика) Иностранная фирма

«ФЕБ Хемише Верке Буна (Германская Демократическая Республика) Заявитель

СПОСОБ СТАБИЛИЗАЦИИ ПОЛИМЕРОВ ИЛИ СОПОЛИМЕРОВ

HA ОСНОВЕ АКРИЛОНИТРИЛА

Известен спосоо стабилизации поли:.еров или ссполимеров на основе акэплоиитрила путем введения з полимер и,ш -ополпмер производнык малеиповой ки:.чоты.

Таолица 1! Степень белизны, о, С-,абилизатор

Без стабилизатора, без нагрева

Бе стабилизатора с нагревом

Имид малеиповой кислоты

То же

94

59

67

74

0,1

0,5

0,5

0,1

71

0,5

0,5

Табл ица 2

0,5

Вес. %

Степень белизны

0,5

Стабилизатор

0,5

16

Для придания изделиям из полиакрилонитрила повышенной теплостойкости предлагается B качестве производнык малеиновой кислоты, применять ее имиды и/или бисимиБез стабилизатора с нагревом

N-фенилимид малеиновой кислоты .

То же

0,5

1,0

2,0

48

\1

N-н-бутилимид малеиновыи кислоты

N-n-бромфепилимид малеиновой кислоты

N-и-бромфенилимид малеиновой кислоты

То же

N-о-тол или мид малеиновой кислоты

N-а-нафтилимид малеиновой кислоты

N-бензилимид малеиповой кислоты

N,N-n-фенилен-бис-имид малеиновой кислоты ды. Последние предпочтительно вводить в

Io,Ili;llep пли сополпмер в количестве 0.01—

10 вес. %, преимущественно 0.1 — 5 вес. % (ог веса полимера или сополимера).

5 Пример 1. Порошок полпакрилонитрила смешивают с различными имидами малеиновой кислоты в весовык соотношениях, указанны., в табл. 1. Затем образцы нагревают

60 мин при 180 С в масляной бане и после

10 охлаждения подвергают сравнению степени белизны путем измерения отражения с помощью лейкометра Цейсса (синий фильтр

459 ик; полуширина 42 л к), с окисью магния (97,4% )

15 Пример 2. Тонкий порошковый полимеризат, состоящий из 92,(акрилнитрила, 7% стирола и 1% акриловой кислоты, смешивают с iX-фенилимидом малеиновой кислоты. Нагреванне и измерение отражения .по примеру 1

20 дают величины табл, 2.

253688

Лист

Оттенок

Таблица 3

Степнь белизны, %

Вес %

Стабилизатор

Без стабилизатора с нагревом

N,N -и-фениленбисимид малеиновой кислоты

То же

Предмет изобретен ия

31

49

0,1

0,5

1,0

Составитель В. Айзикович

Редактор С. Лазарева Техред А. А. Камышникова Корректоры: В. И. Жолудева и О. И. Усова

Заказ 1348 6 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2

Пример 3. Тонкопорошковый сополимеризат, состоящий из 93% акрилнитрила и 7% винилацетата, смешивают с N, N -n-фениленбис-имидом малеиновой .кислоты. Натревание и измерение отражения по примеру 1 дают следующие величины табл. 3.

Тот же сополимеризат смешивают с 1%

N, N -,пар афениленбисим идом м алеи нов ой кислоты, растворяют перемешиванием при,100 С в 20%-ном растворе диметилформамид. После охлаждения раствор перерабатывают в лист. После испарения распворителя при нормальной температуре лист нагревают 3 час при 160 С.

Кроме того, из этого же полимеризата, как описано выше, готовят 20%-ный раствор, в котором после охлаждения растворяют при перемешивании 1% N, N -парафениленбисимида малеиновой кислоты. Затем готовят лист, который, нагревают, как описано выше. Ниже

5 приведены полученные оттенки цвета.

Нестабилизированный Коричневато-орапжевыи

Стабилизирован перед раство- Желтый рением

Стабилизирован после раство- Бледно-желтый репия

15 1. Способ стабилизации полимеров или сополимеров на основе акрилонитрила путем введения в полимер или сополимер производHblx малеиновой кислоты, отличающийся тем, что, с целью придания изделиям из поли20 акрилонитрила повышенной теплостойкости, в качестве производных малеиновой кислоты применяют ее имиды и, или бисимиды.

2. Способ по п. 1, отличающийся тем, что имиды (бисимиды) малеиновой кислоты при25 меняют в количестве 0,01 — 10 вес. %, преимущественно 0,1 — 5 вес. % (от веса полимера или сополимера),
