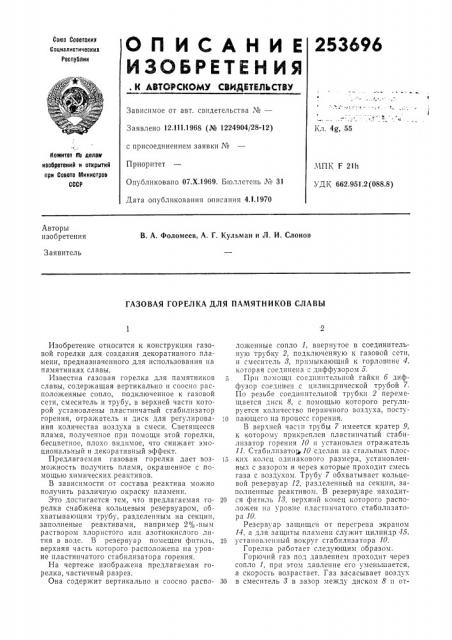

Союз Советских

Социалистических

Республик. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

Ь

°

Зависимое от авт. свидетельства №вЂ”

Заявлено 12.l l 1.1968 (№ 1224904/28-12) с присоединением заявки №

Приоритет

Опубликовано 07.Х,1969. Бюллетень Ы 31

Дата .опубликования описания 4.1.1970

Кл. 4g, 55 с

Комитет йо делвк изобретений и открытий при Совете Министров

СССР

ЧПК F 2lh

УДК 662.951.2(088.8) Авторы изобретения

В. А. Фоломеев, А. Г. Кульман и Л. И. Слонов

Заявитель

ГАЗОВАЯ ГОРЕЛКА ДЛЯ ПАМЯТНИКОВ СЛАВЫ 2

Изобретение относится к конструкции газовой горелки для создания декоративного пламени, предназначенного для использования на памятниках славы.

Известна газовая горелка для памятников славы, содержащая вертикально и соосно расположенные сопло, подключенное к газовой сети, смеситель и трубу, в верхней части которой установлены пластинчатый стабилизатор горения, отражатель и диск для регулирования количества воздуха в смеси. Светящееся пламя, полученное при помощи этой горелки, бесцветное, плохо видимое, что снижает эмоциональный и декоративный эффект.

Предлагаемая газовая горелка дает возможность получить пламя, окрашенное с помощью химических реактивов.

B зависимости от состава реактива можно получить различную окраску пламени.

Это достигается тем, что предлагаемая горелка снабжена кольцевым резервуаром, обхватывающим трубу, разделенным на секции, заполненые реактивами, например 2ф,-ным раствором хлористого илп азотнокислого лития в воде. В резервуар помещен фитиль, верхняя часть которого расположена на уровне пластинчатого стабилизатора горения, На чертеже изображена предлагаемая горелка, частичный разрез.

Она содержит вертикально и соосно расположенные сопло 1, ввернутое в соединительную трубку 2, подключенную к газовой сети, и смеситель 8, примыкающий к горловине 4, которая соединена с диффузором 5.

5 При помощи соединительной гайки 6 диффузор соединен с цилиндрической трубой 7.

По резьбе соединительной трубки 2 перемещается диск 8, с помощью которого регулируется количество первичного воздуха, посту,0 пающего на процесс горения.

В верхней части трубы 7 имеется кратер 9, к которому прикреплен пластинчатый стабилизатор горения 10 и установлен отражатель

11. Стабилизатоп, 10 сделан из стальных плос15 ких колец одинакового размера, установленных с зазором и через которые проходит смесь газа с воздухом. Трубу 7 обхватывает кольцевой резервуар 12, разделенный на секции, заполненные реактивом. В резервуаре находит20 ся фитиль 18, верхний конец которого расположен на уровне пластпнчатого стабилизатора 10.

Резервуар защищен от перегрева экраном

14, а для защиты пламени служит цилиндр 15, 25 установленный вокруг стабилизатора 10.

Горелка работает следующим образом.

Горючий газ под давлением проходит через сопло 1, при этом давление его уменьшается, а скорость возрастает. Газ засасывает воздух

З0 в смеситель 8 в зазор между диском 8 и от253696

1О

15

13

Ц

12 крытым краем смесителя. Смесь газа и воздуха поступает в диффузор 5, где скорость ее падает, а давление возрастает и становится несколько выше атмосферного. Затем смесь проходит по трубе 7 в кратер 9 и стабилизатор,10, где загорается от источника горения.

Нижняя граница пламени соприкасается с верхним концом фитиля 18, испаряет растворитель реактива, который сгорает и окрашивает пламя, Путем регулирования количества газа, поступающего в горелку, и воздуха диском 8 добиваются нужной интенсивности окраски н величины, пламени.

Предмет изобретения

Газовая горелка для памятников славы, содержащая вертикально и соосно расположенные сопло, подключенное к газовой сети, смеситсль и трубу, в верхней части которой установлены пластинчатый стабилизатор горения, отражатель и диск для регулирования количества воздуха в смеси, отличающаяся тем, что, с целью получения цветного пламени, она снабжена обхватывающим трубу кольцевым резервуаром, разделенным на секции, заполненные реактивами, например 2%-ным раствором хлористого или азотнокислого лития, и фитилями, верхняя часть которых расположена на уровне пластинчатого стабилизатора горения.
