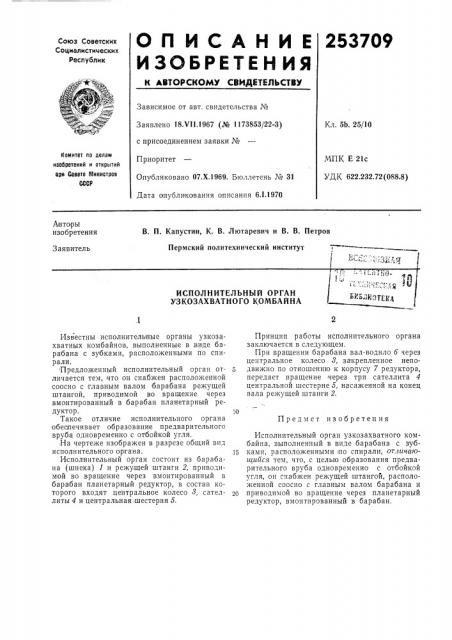

ОПИСАН И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
253709
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 18.Ч11,1967 (№ 1173853/22-3) с присоединением заявки №
Приоритет
Опубликовано 07.Х.1969. Бюллетень № 31
Дата опубликования спи сания 6Л.1970
Кл. 5b. 25/10
Комитет ло делам изобретений и открытий ори Совете Министров
СССР
МПК Е 21с
УДК 622.232.72 (088.8) Авто»ры изобретения
В. П. Капустин, К. В. Лютаревич и В. В. Петров
Пермский политехнический институт
Заявитель . - li!J(3Б1 ь„1" 3Тдц
ИСПОЛНИТЕЛЬНЫЙ ОРГАН
УЗКОЗАХВАТНОГО КОМБАЙНА
Известны исполнительные органы узкозахватных комбайнов, выполненные в .виде барабана с зу бками, расположенными по спирали.
Предложенный исполнительный орган отличается тем, что он снабжен расположенной соосно с главным валом барабана режущей штангой, приводимой во вращение через вмонтированный в барабан планетарный редуктор.
Такое отличие исполнительного органа обеспечивает образование предварительного вруба одновременно с отбойкой угля.
На чертеже изображен в разрезе общий вид исполнительного органа.
Исполнительный орган состоит из барабана (шнека) 1 и режущей штанги 2, приводимой во вращение через вмонтированный в барабан планетарный редуктор, в состав которого входят .центральное колесо 8, сателлиты 4 и центральная шестерня 5.
Принцип работы исполнительного органа заключается в следующем.
При вращении барабана вал-водило 6 через центральное колесо 8, закрепленное непо5 движно по отношению к корпусу 7 редуктора, передает вращение через три сателлита 4 центральной шестерне 5, насаженной на конец вала режущей штанги 2.
1О
Предмет изобретения
Исполнительный орган узкозахватного комбайна, выполненный в виде барабана с зуб.15 ками, расположенными по спирали, отлтгчаюигийся тем, что, с целью образования предварительного вруба одновременно с отбойкой угля, он снабжен режущей штангой, расположенной соосно с главным валом барабана и
2О приводимой во вращение через планетарный редуктор, вмонтированный в барабан.
