Опускная крепь
Иллюстрации
Реферат

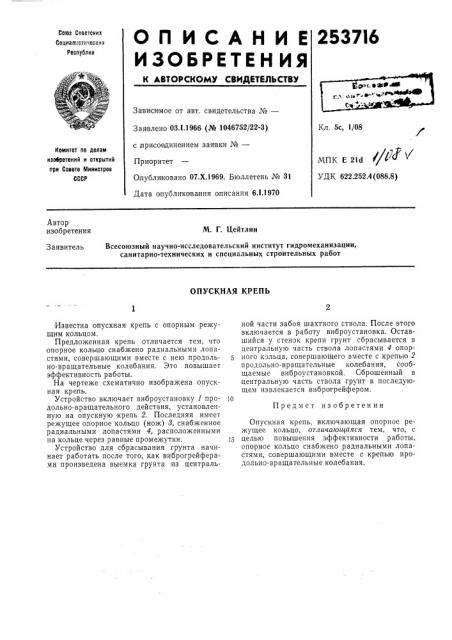

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
253716
Зависимое от а вт. свидетельства ¹â€”
Заявлено 03.1.1966 (¹ 1046752/22-3) с лрисоединением заявки №вЂ”
Приоритет
Олубляковано 07.Х.1969. Бюллетень № 31
Дата опубликования описания 6Л.1970
Кл. 5с, 1/08
Комитет по делам изобретений и открытий при Совете Министров
СССР
° I ф
МПК Е 21d
УДК 622.252.4 (088.8) Автор изобретения
М. Г. Цейтлин
Всесоюзный научно-исследовательский институт гидромеханизации, санитарно-технических и специальных строительных работ
Заявитель
ОПУСКНАЯ КРЕПЬ
Предмет изобретения
Известна опускная крепь с опорным режущим кольцом.
Предложенная крепь отличается тем, что опорное кольцо снабжено радиальными лопастями, совершающими вместе с нею продольно-вращательные колебания. Это повышаег эффективность работы.
На чертеже схематично изображена опускная крепь.
Устройство включает виброустановку 1 продольно-вращательного действия, установленную на опускную крепь 2. Последняя имеет режущее опорное кольцо (нож) 8, снабженное радиальными лопастями 4, расположенными на кольце через равные промежутки.
Устройство для сбрасывания грунта начинает работать после того, как виброгрейферами произведена выемка грунта из центральной части забоя шахтного ствола. После этого включается в работу виброустановка. Оставшийся у стенок крепи грунт сбрасывается в центральную часть ствола лопастями 4 опорного кольца, совершающего вместе с крепыш 2 продольно-вращательные колебания, сообщаемые виброустановкой. Сброшенный в центральную часть ствола грунт в последующем извлекается виброгрейфером.
1О
Опускная крепь, включающая опорное режущее кольцо, отличающаяся тем, что, с
1;-. целью повышения эффективности работы, опорное кольцо снабжено радиальными лопастями, совершающими вместе с крепыш продольно-вращательные колебания.
253716
Составитель Л. Гальперина
Редактор О. С. Филиппова Техред 3. Н. Таранвнко Корректор Р.,И. Крючкова
Заказ 923 Тираж 480 Подписное
ЦНБИПИ Комитепа по делам изобретений и открытий при Совете Министров СССР
Косова, Раушская наб,, д. 4/5.
1 иаография Ю. 24 Главполиграфпрома, Москва, Г(19, ул. Маркса — Энгельса, 14,
