М 2537®""

Класс 49а-,-44 йвтораое евидетельетво на изобретение

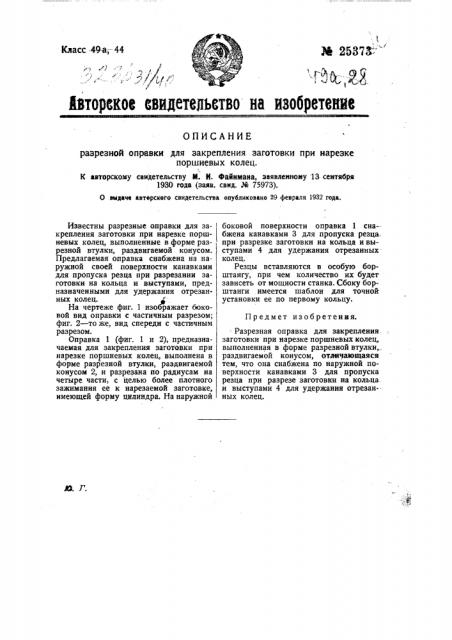

ОПИСАНИЕ разрезной оправки для закрепления заготовки при нарезке поршневых колец.

К авторскому свидетельству М. И. Файнмана, заявленному 13 сентября

1930 года (заяв. свид. М 75973).

0 выдача автврского свидетельства овубликоваио 29 февраля 1932 года.

П р едм ет из об рет ения.

Известны разрезные оправки для закрепления заготовки при нарезке поршневых колец, выполненные в форме разрезной втулки, раздвигаемой конусом.

Предлагаемая оправка снабжена на наружной своей поверхности канавками для пропуска резца при разрезании заготовки на кольца и выступами, предназначенными для удержания отрезанных колец.

Ф

На чертеже фиг. 1 изо(сражает боковой вид оправки с частичным разрезом; фиг. 2 — то же, вид спереди с частичным разрезом.

Оправка 1 (фиг. 1 и 2), предназначаемая для закрепления заготовки при нарезке поршневых колец, выполнена в форме разрезной втулки, раздвигаемой конусом 2, и разрезана по радиусам на четыре части, с целью более плотного зажимания ее к нарезаемой заготовке, имеющей форму цилиндра. На наружной боковой поверхности оправка 1 сна-бжена канавками 3 для пропуска резца. при разрезке заготовки на кольца и выступами 4 для удержания отрезанных колец.

Резцы вставляются в особую борштангу, при чем количество их будет зависеть от мощности станка. Сбоку борштанги имеется шаблон для точной установки ее по первому кольцу. Разрезная оправка для закрепления заготовки при нарезке поршневых колец, выполненная в форме разрезной втулки,, раздвигаемой конусом, отличающаяся тем, что она снабжена по наружной поверхности канавками 3 для пропуска резца при разрезе заготовки на кольца. и выступами 4 для удержания отрезан-ных колец.
