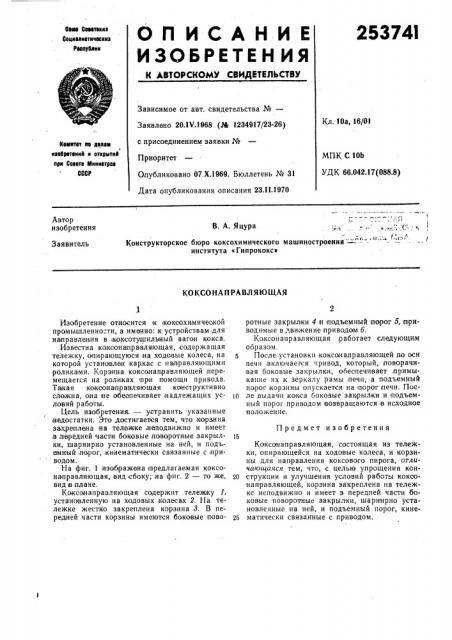

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Севе Сееетекнк

Сецнелиетнчеек ил

Реепррлнн

253741

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.IV.1968 (лЪ 1234917/23-26) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1969. Бюллетень № 31

Дата опубликования описания 23.11.1970

Кл. 10а, 16/01

Комитет не делла

4 изобретений и открытий лри Сонете Мнниетрое

СССР

МПК С 10Ь

УДК 66.042.17(088.8) Автор изобретения

В. А. Яцура

Конструкторское бюро коксохимического машиностроения — - - - -- "- — — института «Гипрококс»

Заявитель

КОКСОНА П РА ВЛЯ ЮЩАЯ

Предмет изобретения

Изобретение относится к коксохимической промышленно"ти, а имвнно:,к устройствам для направления в коксотушилыный вагон кокса.

Известна коксона правляющая, содержащая тележку, опирающуюся на ходовые колеса, на которой установлен каркас с направляющими ,роликами. Корзина коксонаправляющей перемещается на роликах при помощи привода.

Такая каксон ап р а вляющая констр укти вн о сложна, она не обеспечивает надлежащих условий работы.

Цель изобретения. — устранить указанные недостатки. Это достигается тем, что корзина закреплена на телвжке,неподвижно и имеет в,пвредней части боковые поворотные закрылки, шарнирно установленные на ней, и подьемный парог,,кинематически связанные с приводом.

На фиг. 1 изображена предлагаемая коксонаправляющая, вид сбоку; яа фиг. 2 — то же, вид в плане.

Каксанаправляющая содержит тележку 1, установленную на ходовых, колесах 2. На тележке жестко закреплена корзина 8. В передней части корзины имеются боковые:поворотные закрылки 4 m подъемный лорог Б, приводимые в движение приводам б.

Коксон аправляющая,работает следующим образом.

5 После установки коксоналравляющей,по оси печи включаегся привод, который, поворачивая боковые закрылки, обеспечивает примыкание их х зеркалу, рамы печи, а подъемный порог корзины опускается на порог печи. Пос(О ле выдачи кокса боковые закрылки и подъемный порог приводом возвращаются в исходное положение.

Коксэнаправляющая, состоящая из тележки, опирающейся на ходовые колеса, и корзины для направления коксового пирога, отличаюи аяся тем, что, с целью упрощения кон20 струкции и улучшейия условий работы коксонаправляющей, корзина закреплена на тележке не тодвижно и имеет в передней части боковые поворотные закрылки, шарнирно установленные на ней, и подъемный порог, кинешь матически связанные с приводом.

25374!

9 иг.2
