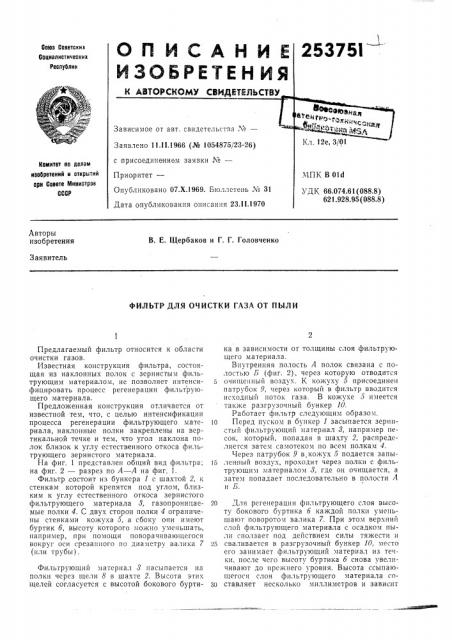

25375I

ПИСАНИЕ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 11.ll.1966 (№ 1054875/23-26) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 07.Х.1969. Бюллетень ¹ 31

Дата опубликования описания 23.||.1970

Кл. 12е, 3/О

Номитет оо делам изобретений и открытий арн Совете Министров

СССР

ЧПК В 01т|

УДК 66.074.61(088.8)

621.928.95 (088.8) Авторы изобретения

В. Е. Щербаков и Г. Г. Головченко

Заявитель

ФИЛЬТР ДЛЯ ОЧИСТКИ ГАЗА ОТ ПЪ|ЛИ

Предлагаемый фильтр относится к области очистки газов.

Известная конструкция фильтра, состоящая из наклонных полок с зернистым фильтрующим материалом, не позволяет интенсифицировать процесс регенерации фильтрующего материала.

Предложенная конструкция отличается от известной тем, что, с целью интенсификации процесса регенерации фильтрующего материала, наклонные полки закреплены на вертикальной течке и тем, что угол наклона полок близок к углу естественного откоса фильтрующего зернистого материала.

На фиг. 1 представлен общий вид фильтра; на фиг. 2 — разрез по А — А на фиг. 1.

Фильтр состоит из бункера 1 с шахтой 2, к стенкам которой крепятся под углом, близким к углу естественного откоса зернистого фильтрующего материала 8, газопроницаемые полки 4. С двух сторон полки 4 ограничены стенками кожуха 5, а сбоку они имеют буртик б, высоту которого можно уменьшать, например, при помощи поворачивающегося вокруг оси срезанного по диаметру валика 7 (или трубы).

Фильтрующий материал 8 насыпается на полки через щели 8 в шахте 2. Высота этих щелей согласуется с высотой бокового буртика в зависимости от толщины слоя фильтрующего материала.

Внутренняя полость А полок связана с полостью Б (фиг. 2), через которую отводится б очищенный воздух. К кожуху 5 присоединен патрубок 9, через который в фильтр вводится исходный поток газа. В кожухе 5 имеется также разгрузочный бункер 10.

Работает фильтр следующим образом.

10 Перед пуском в бункер 1 засыпается зернистый фильтрующий материал 8, например песок, который, попадая в шахту 2, распределяется затем самотеком по всем полкам 4.

Через патрубок 9 в.кожух 5 подается запы1З ленный воздух, проходит через полки с фильтрующим материалом 8, где он очищается, а затем попадает последовательно в полости А и Б.

20 Для регенерации фильтрующего слоя высоту бокового буртика б каждой полки уменьшают поворотом валика 7. При этом верхний слой фильтрующего материала с осадком пыли сползает под действием силы тяжести и

25 сваливается в разгрузочный бункер 10, место его занимает фильтрующий материал из течки, после чего высоту буртика б снова увеличивают до прежнего уровня. Высота ссыпающегося слоя фильтрующего материала сп30 ставляет несколько миллиметров и зависит

253751

5, Составитель Ф. Федорова

Техред А, А. Камышникова Корректор T. С. Мухина

Редактор T. Зенбицкая

Заказ 97 Тираж 480 Подписное

ЦНИИПИ Когиитета по дслаги изобретений и открытий при Совете Министров СССР

,.Москва, Раушгкая наб., д. 4 5, Типография № 24 Главполиграфпроша, Москва, Г-19, ул. Маркса — Энгельса, 14. от крупности фильтрующего материала и изменения высоты бокового буртика, Предмет изобретения

1. Фильтр для-очистки газа от пыли, выполненный в виде наклонных полок с зернистым фильтрующим материалом, от,гичаюш,айся тем, что, с целью интенсификации процесса регенерации фильтрующего материала, наклонные полки закреплены на вертикальной шахте.

5 2. Фильтр, отличаюшиггся тем, что угол наклона полок близок к углу естественного откоса фильтрующего зернистого материала.
