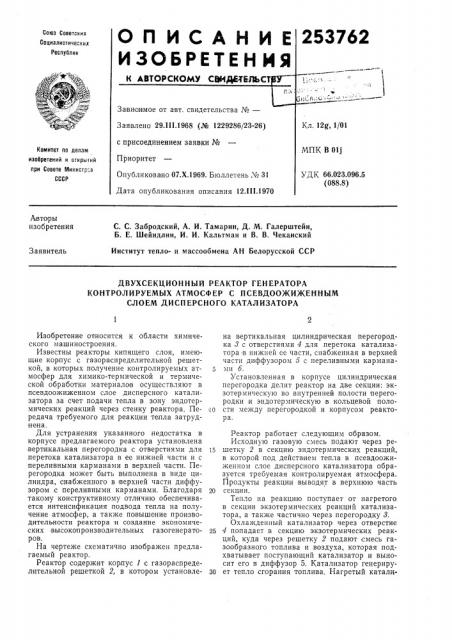

Союз Советских

Социалистических

Республик

/01

Комитет по делаю изобретений и открытий при Совете Министров

СССР

23.096.5

8.8) Авторы изобретения

С. С, Забродский, А. И. Тамарин, Д. М. Галерштейн, Б. Е. Шейндлин, И. И. Кальтман и В. В. Чеканский

Институт тепло- и массообмена АН Белорусской ССР

Заявитель

ДВУХСЕКЦИОННЫЙ РЕАКТОР ГЕНЕРАТОРА

КОНТРОЛИРУЕМЫХ АТМОСФЕР С ПСЕВДООЖИЖЕННЫМ

СЛОЕМ ДИСПЕРСНОГО КАТАЛИЗАТОРА

Изобретение относится к области химического машиностроения.

Известны реакторы кипящего слоя, имеющие корпус с газораспределительной решеткой, в которых получение контролируемых атмосфер для химико-термической и термической обработки материалов осуществляют в псевдоожиженном слое дисперсного катализатора за счет подачи тепла в зону эндотермических реакций через стенку реактора. Передача требуемого для реакции тепла затруднена.

Для устранения указанного недостатка в корпусе предлагаемого реактора установлена вертикальная перегородка с отверстиями для перетока катализатора в ее нижней части и с переливными карманами в верхней части. Перегородка может быть выполнена в виде цилиндра, снабженного в верхней части диффузором,с переливными карманами. Благодаря такому конструктивному отличию обеспечивается интенсификация подвода тепла на получение атмосфер, а также повышение производительности реактора и создание экономических высокопроизводительных газогенераторов.

На чертеже схематично изображен предлагаемый реактор.

Реактор содержит корпус 1 с газораспределительной решеткой 2, в котором установлена вертикальная цилиндрическая перегородка д с отверстиями 4 для перетока катализатора в нижней ее части, снабженная в верхней части диффузором б с переливными кармана5 ми б.

Установленная в корпусе цилиндрическая перегородка делит реактор на две секции: экзотермическую во внутренней полости перегородки и эндотермическую в кольцевой поло10 сти между перегородкой и корпусом реактора.

Реактор работает следующим образом.

Исходную газовую смесь подают через ре15 щетку 2 в секцию эндотермических реакций, в которой под действием тепла в псевдоожиженном слое дисперсного катализатора образуется требуемая контролируемая атмосфера.

Продукты реакции выводят в верхнюю часть

20 секции.

Тепло на реакцию поступает от нагретого в секции экзотермических реакций катализатора, а также частично через перегородку 8.

Охлажденный катализатор через отверстие

25 4 попадает в секцию экзотермических реакций, куда через решетку 2 подают смесь газообразного топлива и воздуха, которая подхватывает поступающий катализатор и выносит его в диффузор 5. Катализатор генериру30 ет тепло сгорания топлива, Нагретый катали253762 дбозночения:.

Диспе еныа каталиной тф

Составитель Г. А. Карасева

Редактор Л. К. Ушакова Текред А. А. Камышиикова Корректор С. М. Сигал

Заказ 95 Тираж 480 Подписное

ЦНИИ ПИ Комитета по делам изобретений и открытий цри Сорвете Министров СССР

Москва, Раушокая наб., д. 4/5.

Типография № 24 Главполнграфпрома, Москва, Г-19, ул. Маркса — Энгельса, !4. затор через переливные карманы б поступает в секцию эндотермических реакций.

Предмет изобр етен ия

1. Двухсекционный реактор генератора контролируемых атмосфер с псевдоожиженным слоем диспероного катализатора, имеющий корпус с газораспределительной решеткой, отличающийся тем, что, с целью повышения эффективности работы реактора, в его корпусе установлена вертикальная перегородка с отверстиями для перетока катализатора в нижней ее части и с переливными карманами

5 в верхней части.

2. Реактор по п. 1, отличающийся тем, что вертикальная перегородка выполнена в виде цилиндра, снабженного в верхней части диффузором с переливными карманами.
