Способ и устройство, поддерживающие многочисленное назначение частот в системе беспроводной связи
Иллюстрации
Показать всеИзобретение относится к технике связи и может использоваться в системах мобильной связи. Технический результат состоит в повышении пропускной способности каналов передачи. Для этого предложены способ и устройство поддержки многочисленных назначений частот в системе беспроводной связи. Способ включает в себя этапы, на которых во время процедуры входа в сеть согласуют с Базовой Станцией (BS) функционирование с несколькими несущими; при совместной с BS поддержке режима функционирования с несколькими несущими отправляют к BS первое сообщение управления, содержащее информацию о каждой поддерживаемой MS конфигурации с несколькими несущими, принимают от BS второе сообщение управления, содержащее информацию об индексе одной или более несущих, назначенных для функционирования с несколькими несущими; и производят поиск информации конфигурации несущих, соответствующих индексам одной или более несущих, назначенных BS для функционирования с несколькими несущими. 4 н. и 16 з.п. ф-лы, 13 ил.
Реферат
Область техники, к которой относится изобретение
[1] Настоящее изобретение относится к системе беспроводной связи. В частности, настоящее изобретение относится к способу и устройству обработки информации конфигурации многочисленных Назначений Частот (FA) для поддержки режима наложения.
Предпосылки создания изобретения
[2] По мере развития систем беспроводной связи растут типы услуг и объем трафика, предоставляемые системами беспроводной связи. Для удовлетворения этих потребностей предлагаются различные технологии беспроводной связи. Среди них, как наиболее заметная методика следующего поколения беспроводной связи, получает свое развитие схема Мультиплексирования с Ортогональным Частотным Разделением (OFDM) или Множественного Доступа с Ортогональным Частотным Разделением (OFDMA). Беспроводная Сеть Масштаба Города (WMAN) стандарта Института Инженеров по Электротехнике и Радиоэлектронике (IEEE) 802.16 также принимает OFDM или OFDMA в качестве своего стандарта.
[3] Между тем, так как в системах беспроводной связи ресурсы частоты ограничены, то также ограничены доступные полосы частот. Посредством изменения стандарта системы беспроводной связи получают свое развитие в предоставлении более высоких скоростей передачи данных, чем существующие системы и для решения вопросов реализации. В ходе развития различные системы могут сосуществовать в одной и той же зоне в соответствии с их совместимостью с существующими системами.
[4] Фиг.1 является схемой структуры, поддерживающей одну полосу частот и структуры, поддерживающую две полосы частот в системе беспроводной связи в соответствии со связанной областью техники.
[5] В системе беспроводной связи, в частности в широкополосной системе беспроводной связи, представленной стандартом IEEE 802.16, Базовая Станция (BS) функционирует, используя одно Назначение Частот (FA) или два или более FA. Посредством своего FA BS предлагает Мобильной Станции (MS) радиоканал.
[6] Согласно фиг.1, MS 100 может перемещаться из области 120 FA1 в область 140 FA2, что именуется как эстафетная передача обслуживания между FA. Здесь область 120 FA1 указывает зону покрытия услугой, где MS 100 принимает услугу беспроводной связи, используя FA1, а область 140 FA2 указывает зону покрытия услугой, где MS 100 принимает услугу беспроводной связи, используя FA2. Когда MS 100, перемещающаяся в области 120 FA1, может функционировать только в одном FA, или FA1 и FA2 предоставлены разными BS, MS 100 выполняет эстафетную передачу обслуживания между FA и затем принимает радиоканал, используя FA2.
[7] Применительно к высоким скоростям передачи данных, когда MS 150 функционирует в двух или более FA или два или более FA предоставляются одной BS, MS 150 может использовать радиоканал на всем протяжении области 160 FA1 и областей 180 с FA2 по FA_n. Как таковые, MS и BS могут передавать и принимать большие объемы данных на высокой скорости передачи данных посредством использования множества FA_1 - FA_n. Далее метод использования существующих многочисленных FA без выделения новой полосы частот именуется как частотное наложение. В системе беспроводной связи необходимо совместно использовать информацию (например, центральную частоту FA, полосу частот FA и смещение FA), относящуюся к каждому FA, поддерживающему частотное наложение.
[8] Таким образом, существует потребность в способе и устройстве для эффективной обработки информации конфигурации множества FA, поддерживающих частотное наложение в системе беспроводной связи.
Раскрытие изобретения
Решение задачи
[9] Один аспект настоящего изобретения направлен на преодоление по меньшей мере вышеупомянутых проблем и/или недостатков и предоставление по меньшей мере описываемых ниже преимуществ. Соответственно, аспектом настоящего изобретения является предоставление способа и устройства, поддерживающих частотное наложение в системе беспроводной связи.
[10] Другим аспектом настоящего изобретения является предоставление способа и устройства эффективной обработки информации конфигурации множества FA, поддерживающих частотное наложение в системе беспроводной связи.
[11] Соответственно, аспектом настоящего изобретения является способ функционирования Мобильной Станции (MS), поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть согласуют с Базовой Станцией (BS) функционирование с несколькими несущими; принимают от BS информацию конфигурации доступных несущих; определяют один или более индексов несущей для функционирования с несколькими несущими; и производят поиск информации конфигурации, соответствующей одному или более индексам несущей.
[12] В соответствии с другим аспектом настоящего изобретения, предоставляется способ функционирования BS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть согласуют с MS функционирование с несколькими несущими; выполняют широковещательную передачу MS информации конфигурации доступных несущих и выполняют поиск информации конфигурации, соответствующей одному или более индексам несущей.
[13] В соответствии с еще одним аспектом настоящего изобретения, предоставляется способ функционирования MS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: в ходе процедуры входа в сеть согласуют с BS функционирование с несколькими несущими; принимают от BS информацию конфигурации доступных несущих; уведомляют BS о приеме информации конфигурации доступных несущих; принимают от BS один или более индексов активных несущих для функционирования с несколькими несущими и производят поиск информации конфигурации, соответствующей одному или более индексам активных несущих для режима наложения.
[14] В соответствии с еще одним аспектом настоящего изобретения, предоставляется способ функционирования BS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть согласуют с MS функционирование с несколькими несущими; выполняют широковещательную передачу MS информации конфигурации доступных несущих; принимают от MS сообщение, которое уведомляет о приеме информации конфигурации доступных несущих; указывают MS один или более индексов активных несущих для функционирования с несколькими несущими и выполняют поиск информации конфигурации, соответствующей одному или более индексам активных несущих для функционирования с несколькими несущими.
[15] В соответствии с дополнительным аспектом настоящего изобретения, предоставляется способ функционирования, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть согласуют на BS и MS функционирование с несколькими несущими; определяют на MS один или более индексов несущей для функционирования с несколькими несущими и производят поиск информации конфигурации, соответствующей одному или более индексам несущей для функционирования с несколькими несущими, используя таблицу информации конфигурации несущих.
[16] В соответствии с дополнительным аспектом настоящего изобретения, предоставляется система беспроводной связи, поддерживающая передачу с несколькими несущими. Система включает в себя MS для согласования с BS во время процедуры входа в сеть функционирования с несколькими несущими; приема от BS информации конфигурации доступных несущих; и определения одного или более индексов несущей для функционирования с несколькими несущими; и BS для определения, в ходе процедуры входа в сеть, функционирования с несколькими несущими; широковещательной передачи информации конфигурации доступных несущих; выделения одного или более индексов Назначения Частот (FA) для функционирования с несколькими несущими; и поиска информации конфигурации, соответствующей одному или более индексам несущей для режима наложения.
[17] В соответствии с дополнительным аспектом настоящего изобретения, предоставляется способ функционирования MS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть отправляют к BS первое сообщение управления для поддержки функционирования с несколькими несущими; принимают от BS второе сообщение управления, включающее в себя информацию об индексах для одной или более несущих, выделенных для функционирования с несколькими несущими; и производят поиск информации конфигурации несущих, соответствующей индексам одного или более FA, выделенных BS для режима наложения.
[18] В соответствии с еще одним дополнительным аспектом настоящего изобретения, предоставляется способ функционирования MS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть отправляют BS первое сообщение управления, информирующее о том, поддерживается ли функционирование с несколькими несущими; при поддержке функционирования с несколькими несущими отправляют к BS второе сообщение управления, включающее в себя информацию об индексах одной или более доступных несущих для функционирования с несколькими несущими от BS; принимают от BS третье сообщение управления, включающее в себя информацию об индексах одной или более несущих, выделенных для функционирования с несколькими несущими; и выполняют поиск информации конфигурации несущих, соответствующей одному или более индексам несущих, выделенных BS для функционирования с несколькими несущими.
[19] В соответствии с еще одним дополнительным аспектом настоящего изобретения, предоставляется способ функционирования BS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть от MS принимают первое сообщение управления в отношении поддержки функционирования с несколькими несущими; выбирают одну или более несущих для функционирования с несколькими несущими, исходя из первого сообщения управления и отправляют на MS второе сообщение управления, включающее в себя информацию об индексе выбранных несущих.
[20] В соответствии с дополнительным аспектом настоящего изобретения, предоставляется способ функционирования BS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть от MS принимают первое сообщение управления, информирующее о том, поддерживается ли функционирование с несколькими несущими; при поддержке функционирования с несколькими несущими MS принимает второе сообщение управления, включающее в себя информацию об индексах одной или более несущих, выделенных от BS для функционирования с несколькими несущими; выбирают одну или более несущих для функционирования с несколькими несущими, исходя из второго сообщения управления; и отправляют к MS третье сообщение управления, включающее в себя информацию об индексах выбранных несущих для MS.
[21] В соответствии с дополнительным аспектом настоящего изобретения, предоставляется способ функционирования MS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть согласуют с BS функционирование с несколькими несущими; при совместной с BS поддержке режима функционирования с нескольким несущими вместе отправляют к BS первое сообщение управления, включающее в себя информацию о каждой поддерживаемой MS конфигурации с несколькими несущими; принимают от BS второе сообщение управления, включающее в себя информацию об индексах одной или более несущих, назначенных для функционирования с несколькими несущими; и производят поиск информации конфигурации несущих, соответствующей индексам одной или более несущих, назначенных от BS для функционирования с несколькими несущими.
[22] В соответствии с еще одним другим аспектом настоящего изобретения, предоставляется способ функционирования BS, поддерживающий передачу с несколькими несущими в системе беспроводной связи. Способ включает в себя этапы, на которых: во время процедуры входа в сеть согласуют с MS функционирование с несколькими несущими; при совместной с MS поддержке режима функционирования с несколькими несущими вместе принимают от MS первое сообщение управления, включающее в себя информацию о каждой поддерживаемой MS конфигурации с несколькими несущими; выбирают одну или более несущих для функционирования с несколькими несущими, исходя из первого сообщения управления; и отправляют к MS второе сообщение управления, включающее в себя информацию об индексах выбранных несущих.
[23] В соответствии с еще одним дополнительным аспектом настоящего изобретения, предоставляется система, поддерживающая передачу с несколькими несущими в системе беспроводной связи. Система включает в себя MS для согласования во время процедуры входа в сеть с BS функционирования с несколькими несущими; при совместной с BS поддержке режима функционирования с несколькими несущими отправки к BS первого сообщения, включающего в себя информацию о каждой поддерживаемой MS конфигурации с несколькими несущими; и приема от BS второго сообщения управления, включающего в себя информацию об индексах одной или более несущих, назначенных для функционирования с несколькими несущими; и BS для отправки к MS одной или более несущих, назначенных для функционирования с несколькими несущими, исходя из первого сообщения управления.
[24] Прочие аспекты, преимущества и существенные признаки изобретения станут очевидны специалисту в соответствующей области из нижеследующего подробного описания, которое при рассмотрении совместно с прилагаемыми чертежами раскрывает характерные варианты осуществления изобретения.
Перечень чертежей
[25] Вышеприведенные и прочие аспекты, признаки и преимущества конкретных характерных вариантов осуществления настоящего изобретения станут более очевидны из нижеследующего описания, рассматриваемого совместно с сопроводительными чертежами, на которых:
[26] Фиг.1 является схемой структуры, поддерживающей одну полосу частот, и структуры, поддерживающей две полосы частот в системе беспроводной связи согласно соответствующей области техники;
[27] Фиг.2 является структурной схемой Мобильной Станции (MS), поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[28] Фиг.3 является структурной схемой Базовой Станции (BS), поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[29] Фиг.4 является блок-схемой операций MS, поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[30] Фиг.5 является блок-схемой операций BS, поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[31] Фиг.6 является блок-схемой операций MS, поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[32] Фиг.7 является блок-схемой операций BS, поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[33] Фиг.8 является блок-схемой способа, поддерживающего режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[34] Фиг.9 является блок-схемой способа, поддерживающего режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[35] Фиг.10 является блок-схемой способа, поддерживающего режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[36] Фиг.11 является блок-схемой способа, поддерживающего режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[37] Фиг.12 является блок-схемой способа, поддерживающего режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[38] Фиг.13 является блок-схемой способа, поддерживающего режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения;
[39] Следует отметить, что на всех чертежах одинаковые цифровые обозначения используются для изображения сходных или аналогичных элементов, признаков и структур.
Предпочтительный вариант осуществления изобретения
[40] Нижеследующее описание со ссылкой на сопроводительные чертежи предоставлено, чтобы содействовать всестороннему пониманию характерных вариантов осуществления изобретения, как определено формулой изобретения и ее эквивалентами. Оно включает в себя различные конкретные подробности, способствующие пониманию, которые должны рассматриваться как приведенные только в качестве примера. Соответственно, специалист в соответствующей области распознает, что могут быть выполнены различные изменения и модификации описанных здесь вариантов осуществления, не отступая от объема и сущности изобретения. Для ясности и краткости опущены описания хорошо известных функций и конструкций.
[41] Термины и слова, используемые в нижеследующем описании и формуле изобретения, не ограничиваются их библиографическими значениями, а используются авторами изобретения для того, чтобы только предоставить возможность отчетливого и последовательного понимания изобретения. Соответственно, специалисту в соответствующей области должно быть очевидно, что нижеследующее описание характерных вариантов осуществления настоящего изобретения предоставляется только в целях иллюстрации, а не в целях ограничения изобретения, которое определяется прилагаемой формулой изобретения и ее эквивалентами.
[42] Должно быть понятно, что единичные формы включают в себя многочисленные обозначаемые объекты, пока из контекста явственно не следует обратное. Таким образом, например, упоминание «поверхности компонента» включает в себя упоминание одной или более таких поверхностей.
[43] Характерные варианты осуществления настоящего изобретения предоставляют способ и устройство обработки информации конфигурации каждого из множества Назначений Частот (FA), поддерживающих режим наложения в системе беспроводной связи.
[44] Здесь и далее, режим для Мобильной Станции (MS) и Базовой Станции (BS) по передаче и приему сигналов, используя многочисленные FA, именуется как режим наложения. Система беспроводной связи в режиме наложения именуется как система связи с наложением.
[45] Фиг.2 является структурной схемой MS, поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения.
[46] Согласно фиг.2, MS включает в себя контроллер 200, с первого процессора 202-1 Управления Доступом к Среде Передачи (MAC) по n-ый процессор 202-n MAC, с первого модема 204-1 передатчика и приемника по n-ый модем 204-n передатчика и приемника, мультиплексор и демультиплексор 206 и радиочастотный (RF) передатчик и приемник 208.
[47] Контроллер 200 управляет операциями MS. Контроллер 200 выполняет управление для установки режима наложения, используя индекс FA для наложения, определенного в процедуре входа в сеть, и информацию конфигурации, относящуюся к каждому FA, полученному посредством широковещательного канала. Более подробно, контроллер 200 определяет информацию конфигурации, соответствующую индексу FA для определенного наложения, из информации конфигурации, относящейся к каждому FA, полученному через широковещательный канал, и устанавливает режим наложения, используя определенную информацию конфигурации. Контроллер 200 управляет процессорами, с первого процессора 202-1 MAC по n-ый процессор 202-n MAC, для обработки данных передачи от более высокого уровня (например, уровня Интернет Протокола (IP)) или выполняет управление для переадресации данных уровня MAC от процессоров, с первого процессора 202-1 MAC по n-ый процессор 202-n MAC, на более высокий уровень.
[48] Первый процессор 202-1 MAC обрабатывает данные передачи от более высокого уровня (например, уровня IP) на уровне MAC и передает обработанные данные передачи первому модему 204-1 передатчика и приемника под управлением контроллера 200. Первый процессор 202-1 MAC функционирует для формирования и анализа сообщения управления, требуемого для сигнализации. Например, первый процессор 202-1 MAC формирует информацию индикатора готовности, относящегося к FA для определенного режима наложения под управлением контроллера 200. В соответствии с характерным вариантом осуществления, первый процессор 202-1 MAC принимает информацию конфигурации каждого FA, соответствующим образом формирует сообщение квитирования (ACK) и формирует информацию индикатора готовности для активного FA.
[49] Под управлением контроллера 200 первый процессор 202-1 MAC обрабатывает данные от первого модема 204-1 передатчика и приемника на уровне MAC и передает обработанные данные на более высокий уровень. Первый процессор 202-1 MAC анализирует широковещательное сообщение, включающее в себя информацию конфигурации каждого FA, принятую от BS, и сообщение управления, включающее в себя информацию FA для режима наложения, и предоставляет проанализированную информацию контроллеру 200. В соответствии с характерным вариантом осуществления, первый процессор 202-1 MAC анализирует сообщение указания для активного FA, принятое от BS, и предоставляет проанализированное сообщение контроллеру 200.
[50] В режиме передачи первый модем 204-1 передатчика и приемника кодирует данные (пакет данных) от первого процессора 202-1 MAC на физическом уровне под управлением контроллера 200. В режиме приема первый модем 204-1 передатчика и приемника декодирует сигнал от демультиплексора 206 на физическом уровне.
[51] Например, первый модем 204-1 передатчика и приемника включает в себя блок кодирования канала, блок модуляции и т.д. для модуляции сигнала от первого процессора 202-1 MAC в полосе частот исходных сигналов. Здесь, блок кодирования канала включает в себя кодер канала, перемежитель и модулятор. Блок модуляции может включать в себя оператор Обратного Быстрого Преобразования Фурье (IFFT) для загрузки данных передачи на множество ортогональных поднесущих. При заданной системе OFDMA блок модуляции первого модема 204-1 передатчика и приемника может включать в себя оператор FFT для извлечения данных из поднесущих, а блок декодирования канала может включать в себя демодулятор, обращающий перемежитель и декодер канала.
[52] Первый процессор 202-1 MAC и первый модем 204-1 передатчика и приемника являются компонентами связи, использующей FA1 и контролируемой контроллером 200. n-ый процессор 202-n MAC и n-ый модем 204-n передатчика и приемника являются компонентами связи, использующей FA_n и управляемой контроллером 200. Количество FA, используемых в режиме наложения, определяется контроллером 200.
[53] Мультиплексор 206 мультиплексирует сигналы с первого модема 204-1 передатчика по n-ый модем 204-n передатчика. Демультиплексор 206 одновременно переадресует сигналы от RF передатчика и приемника 208 модемам с первого модема 204-1 передатчика и приемника по n-ый модем 204-n передатчика и приемника, или одному или более выбранным из первого модема 204-1 передатчика и приемника по n-ый модем 204-n передатчика и приемника под управлением контроллера 200.
[54] RF передатчик и приемник 208 преобразует сигналы, выданные мультиплексором 206, в RF сигнал и передает RF сигналы через антенну. RF передатчик и приемник 208 преобразует сигналы, принятые через антенну, в сигнал полосы частот исходных сигналов.
[55] Между тем, схема кодирования физического уровня с первого модема 204-1 передатчика и приемника по n-ый модем 204-n передатчика и приемника аналогичны. Следовательно, с первого модема 204-1 передатчика и приемника по n-ый модем 204-n передатчика и приемника могут быть реализованы как единое устройство.
[56] Фиг.3 является структурной схемой BS, поддерживающей режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения.
[57] Согласно фиг.3, BS включает в себя RF передатчик и приемник 300, мультиплексор и демультиплексор 302, с первого модема 304-1 передатчика и приемника по n-ый модем 304-n передатчика и приемника, с первого процессора 306-1 MAC по n-ый процессор 306-n MAC, и контроллер 308.
[58] Контроллер 308 управляет операциями BS. Контроллер 308 управляет функционированием режима наложения посредством определения FA для режима наложения с соответствующей MS во время процедуры входа в сеть. Контроллер 308 управляет процессорами, с первого процессора 306-1 MAC по n-ый процессор 306-n MAC, для обработки данных передачи от более высокого уровня (например, уровня Интернет Протокола (IP)), или выполняет управление для переадресации данных уровня MAC процессорами, с первого процессора 306-1 MAC по n-ый процессор 306-n MAC, на более высокий уровень. Контроллер 308 выполняет управление по формированию и передаче различных сигналов управления (преамбулы, FCH, MAP и т.д.) и управление по передаче и приему данных.
[59] Во время входа в сеть контроллер 308 определяет режим наложения и назначает один или более индексов FA для режима наложения. Контроллер 308 осуществляет широковещательную передачу информации конфигурации, относящейся к каждому FA, через широковещательный канал.
[60] Под управлением контроллера 308 первый процессор 306-1 MAC обрабатывает данные передачи от более высокого уровня (например, уровня IP) на уровне MAC и выдает обработанные данные передачи первому модему 304-1 передатчика и приемника. Первый процессор 306-1 MAC служит для формирования и анализа сообщения управления, требуемого для сигнализации. Например, первый процессор 306-1 MAC анализирует сообщение индикатора готовности, относящегося к FA для определенного режима наложения, и сообщение индикатора готовности, относящегося к активному FA, и предоставляет проанализированное сообщение контроллеру 308 под управлением контроллера 308. Первый процессор 306-1 MAC анализирует сообщение ACK для информации конфигурации каждого FA и предоставляет проанализированное сообщение контроллеру 308.
[61] Первый процессор 306-1 MAC обрабатывает данные от первого модема 304-1 передатчика и приемника на уровне MAC и выдает обработанные данные более высокому уровню под управлением контроллера 308. Первый процессор 306-1 MAC анализирует сообщение индикатора готовности относящегося к FA, принятое от MS, и сообщение ACK для информации конфигурации каждого FA и предоставляет проанализированные сообщения контроллеру 308.
[62] В режиме передачи первый модем 304-1 передатчика и приемника кодирует данные (пакет данных) от первого процессора 306-1 MAC на физическом уровне под управлением контроллера 308. В режиме приема первый модем 304-1 передатчика и приемника декодирует сигнал от демультиплексора и мультиплексора 302 на физическом уровне.
[63] Например, первый модем 304-1 передатчика и преемника включает в себя блок кодирования канала и блок модуляции и модулирует сигнал от первого процессора 306-1 MAC в полосе частот исходного сигнала. Здесь, блок кодирования канала включает в себя кодер канала, перемежитель и модулятор. Блок модуляции может включать в себя оператор IFFT для загрузки данных передачи во множество ортогональных поднесущих. В заданной системе OFDMA блок модуляции первого модема 304-1 передатчика и приемника может включать в себя оператор FFT для извлечения данных из поднесущих, а блок декодирования канала может включать в себя демодулятор, обращенный перемежитель и декодер канала.
[64] Первый процессор 306-1 MAC и первый модем 304-1 передатчика и приемника являются компонентами для связи, использующей FA1 и контролируемой контроллером 308. n-ый процессор 306-n MAC и n-ый модем 304-n передатчика и приемника являются компонентами для связи, использующей FA_n и контролируемой контроллером 308. Количество FA, используемых в режиме наложения, определяется контроллером 308.
[65] Демультиплексор и мультиплексор 302 мультиплексирует сигнал от модемов с первого модема 304-1 передатчика и приемника по n-ый модем 304-n передатчика и приемника. Демультиплексор и мультиплексор 302 одновременно переадресует сигнал от RF передатчика и приемника 300 к модемам с первого модема 304-1 передатчика и приемника по n-ый модем 304-n передатчика и приемника, или к одному или нескольким выбранным из первого модема 304-1 передатчика и приемника по n-ый модем 304-n передатчика и приемника под управлением контроллера 308.
[66] RF передатчик и приемник 300 преобразует сигнал, выдаваемый демультиплексором и мультиплексором 302, в RF сигнал и передает RF сигнал через антенну. RF передатчик и приемник 300 преобразует сигнал, принятый через антенну, в сигнал базовой полосы.
[67] Схема кодирования физического уровня с первого модема 304-1 передатчика и приемника по n-ый модем 304-n передатчика и приемника - аналогичны. Следовательно, с первого модема 304-1 передатчика и приемника по n-ый модем 304-n передатчика и приемника могут быть реализованы как единое устройство.

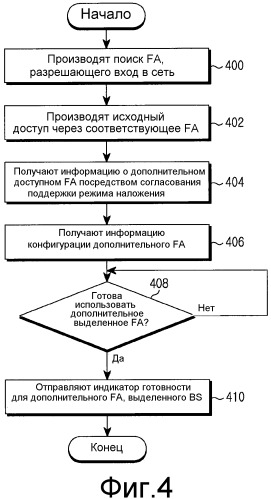

[68] Фиг.4 является блок-схемой операций MS, поддерживающих режим наложения в системе беспроводной связи в соответствии с характерным вариантом осуществления настоящего изобретения.
[69] Согласно фиг.4, предполагается, что система связи с наложением включает в себя MS и BS, и BS оперирует двумя или более FA; то есть основным FA и по меньшей мере одним вспомогательным FA.
[70] FA включают в себя FA, доступное для BS (здесь и далее упоминаемое как доступное FA), FA, назначенное для MS с режимом наложения (здесь и далее упоминаемое как назначенное FA), и FA, фактически используемое MS с режимом наложения для передачи и приема данных (здесь и далее упоминаемое как активное FA). Назначенное FA и активное FA могут быть идентичными. В качестве альтернативы активное FA может быть подмножеством назначенного FA.
[71] На этапе 400 MS производит поиск FA для исходного входа в сеть BS. То есть MS синхронизируется посредством поиска центральной частоты FA.
[72] На этапе 402 MS выполняет процедуру входа в сеть посредством найденного FA. Используя процедуру синхронизации и процедуру исходного выбора диапазона, MS устанавливает значение смещения мощности и значение смещения привязки по времени в соответствующие значения.
[73] На этапе 404 во время входа в сеть MS выполняет согласование основных возможностей. Например, MS согласует основные возможности посредством отправки к BS сообщения Запроса Основных Возможностей (SBC-REQ) Станции абонента (SS) или сообщения Запроса Регистрации (REG-REQ) и приема от BS сообщения Ответа Основных Возможностей SS (SBC-RSP) или сообщения Ответа Регистрации (REG-RSP).
[74] В процессе согласования основных возможностей MS информирует BS о том, поддерживается ли режим наложения, используя сообщение SBC-REQ или сообщение REG-REQ, и принимает от BS информацию, относящуюся к FA, для использования в режиме наложения, используя сообщение SBC-RSP или сообщение REG-RSP. Информация, относящаяся к FA, которое должно использоваться в режиме наложения при согласовании основных возможностей, включает в себя по меньшей мере одно из FA, поддерживаемых MS; поддерживаемый MS режим наложения; информацию индекса FA, которое должно использоваться MS; информацию интервала FA (интервала между двумя FA в области частот); информацию класса полосы и полосу частот.
[75] Режим наложения включает в себя информацию, такую как: поддерживает ли MS режим объединения FA или режим переключения FA; информацию о том, поддерживает ли MS режим PHY сегментации или режим MAC сегментации; и информацию о том, поддерживает ли MS режим наложения только для смежных FA или не смежных FA.
[76] Информация индекса FA может включать в себя информацию об индексе физической несущей FA в BS и информацию об индексе логической несущей для FA, применяемую только для MS. Хотя BS может отправить к MS информацию конфигурации (например, центральную частоту FA, полосу частот FA, смещение FA и т.д.) для FA, поддерживающего режим наложения, используя сообщение SBC-RSP или сообщение REG-RSP, размер сообщения SBC-RSP или сообщения REG-RSP вырастет. Однако по мере отправки сообщения SBC-RSP или сообщения REG-RSP каждой MS это может привести к неэффективному использованию BS. Таким образом, при согласовании базовых возможностей BS принимает только информацию об индексе FA в отношении множества FA, поддерживающих режим наложения. А именно BS не принимает подробную информацию конфигурации множества FA, поддерживающих режим наложения.
[77] На этапе 406 в процессе входа в сеть MS принимает от BS информацию конфигурации каждого FA. Информация конфигурации FA может передаваться по широковещательному каналу (или используя широковещательное сообщение) BS. Информация конфигурации FA может включать в себя информацию об индексе физической несущей FA, центральную частоту FA, полосу частот FA и информацию о смещении FA. Посредством широковещательного канала (или широковещательного сообщения) могут передаваться только центральная частота, полоса частот и информация о смещении, за исключением информации об индексе FA. Если MS неявно осведомлена об индексной информации FA, соответствующей информации конфигурации FA применительно к FA, то информация об индексе FA может быть опущена в информации конфигурации FA. То есть индекс каждой FA может соответствовать очередности информации конфигурации FA в широковещательном канале (или широковещательном сообщении).
[78] Как описано выше, MS, поддерживающая режим наложения, получает информацию о том, какое FA используется для связи с BS и информацию конфигурации FA для использования на этапах 404 и 406. Более подробно, MS может получить краткую информацию, такую как информация об индексе FA, которое надо использовать на этапе 404, и MS может получить подробную информацию FA из информации конфигурации, которую на этапе 406 BS передает посредством широковещательной передачи.
[79] Когда на этапе 406 MS принимает информацию конфигурации FA, передаваемую BS посредством широковещательной передачи после согласования на этапе 404 поддержки режима наложения в процессе согласования основных возможностей, то MS может иметь возможность получить информацию конфигурации FA этапа 406 до этапа 404. Используя сообщение SBC-REQ или сообщение REG-REQ, обмен которыми происходит в процессе согласования поддержки режима наложения при согласовании основных возможностей этапа 404, MS может отправить BS индикатор приема сообщения информации конфигурации FA. При приеме индикатора об отсутствии приема сообщения информации конфигурации FA BS может передать информацию конфигурации FA совместно с информацией об индексе FA, которое должно использоваться MS, используя сообщение SBC-RSP или сообщение REG-RSP.
[80] В качестве альтернативы, когда MS и BS хранят информацию конфигурации FA в качестве таблицы, нет необходимости в отправке информации конфигурации каждого FA, используя широковещательное сообщение. MS может отыскать информацию конфигурации, соответствующую индексу FA, поддерживающему определенный режим наложения, при согласовании основных возможностей в таблице.
[81] Посредством извлечения информации конфигурации, соответствующей индексу FA этапа 404, из информации конфигурации каждого FA, принятого с использованием широковещательного сообщения на этапе 406, MS переходит на этапе 408 к передаче и приему данных, используя указанное на этапе 404 FA. Этап 408 применяет основанный на коде процесс ранжирования по FA, когда необходимо получить синхронизацию или упорядочить смещение частоты/времени/мощности для передачи и приема данных, используя FA, в отличие от процедуры входа в сеть по FA.
[82] Когда на этапе 408 MS готова использовать FA для режима наложения, на этапе 410 MS сигнализирует BS, информируя о готовности к передаче и приему данных с BS, используя FA для режима наложения. Здесь, сигнализация для информирования о готовности к передаче и приему данных, используя FA, не входит в объем примерных вариантов осуществления настоящего изобр
