Одноразовые впитывающие изделия, включающие не содержащие сажу красители

Одноразовые впитывающие изделия, включающие не содержащие сажу красители

Иллюстрации

Показать все

Реферат

УРОВЕНЬ ТЕХНИКИ

Настоящее изобретение относится к обнаружению присутствия, расположения, концентрации и/или распределения одного или более компонентов в композитном изделии и контролю совмещения композитного изделия с помощью использования инфракрасного излучения и инфракрасных детекторов совместно с добавлением чернил, прозрачных для инфракрасного излучения.

Существует огромное количество заявок, в которых необходимо или предпочтительно контролировать присутствие и/или расположение одного или более компонентов композитного изделия во время производства. Например, в широко автоматизированном процессе по производству одноразовых впитывающих продуктов, таких как подгузники и продукты для страдающих недержанием, некоторые компоненты (например, поддерживающие слои, впитывающие подушечки, эластичные компоненты, застегивающие компоненты и т.д.) должны быть расположены или совмещены относительно друг друга и/или других компонентов в таком порядке, чтобы произвести приемлемый продукт. Соответственно, системы контроля, в общем, используются для обнаружения расположения таких компонентов во время производства. Если контролирующая система определяет, что один или более компонентов неправильно расположены и тем самым неправильно совмещены с другими компонентами, система контроля обычно выдает один или более сигналов, указывающих, что некоторые изделия должны быть выбракованы и отброшены, что процесс должен быть отрегулирован таким образом, чтобы привести неправильно расположенные компоненты в правильное положение, что процесс должен быть отрегулирован таким образом, что последующие компоненты приводятся в правильное совмещение один с другим, и т.д.

Хотя широко используемые для многих заявок обычные системы контроля имеют некоторые недостатки. Например, такие системы не являются хорошо подходящими для определения присутствия и/или расположения компонентов, лежащих под другими компонентами, которые являются по существу непроницаемыми для видимого или ультрафиолетового света. Дополнительно, такие системы не подходят для определения присутствия и/или расположения компонентов, которые имеют склонность к рассеиванию видимого или ультрафиолетового света.

Системы контроля и способы предшествующего уровня техники не подходят для определения уровня распределения и/или концентрации (например, количество) некоторых компонентов продукта. Некоторые вещества, включающие красители, добавленные в имеющие внешний вид как у нижнего белья изделия повышенной сложности, имеют эффект непреднамеренно и неумышленно действующих как инфракрасные блокирующие устройства, возможно нарушающих ожидаемую производительность типов систем контроля, описанных здесь.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Для решения этих и других задач в технике, настоящее описание показывает процессы и системы для определения присутствия, расположения, распределения и/или концентрации одного или более компонентов в композитном изделии, включающем смежные компоненты, перекрывающие компоненты и компоненты, которые лежат сверху или под другими компонентами, включая компоненты, которые расположены или размещены между другими компонентами, без препятствия от впитывающих инфракрасное излучение чернил. Настоящее описание также относится к композитным изделиям, производимым или контролируемым такими процессами или системами. Изобретение является наиболее подходящим для определения свойств одноразовых впитывающих изделий с последующим изготовлением и/или контролем качества, несмотря на то, что изобретение этим не ограничивается, как будет понятно из дальнейшего описания.

Одноразовое впитывающее изделие, имеющее множество компонентов, включает область контроля, предназначенную для контроля с использованием инфракрасного излучения, при этом область контроля включает соединение двух компонентов; и графическое изображение, нанесенное с помощью печати, в области контроля, при этом чернила, используемые для печати графического элемента, включают краситель черного цвета без углеродной сажи таким образом, что графическое изображение, нанесенное с помощью печати, является по существу прозрачным для инфракрасного излучения.

В дополнение, одноразовое впитывающее изделие, имеющее множество компонентов, включает графическое изображение, нанесенное с помощью печати, в области контроля, предназначенной для контроля с использованием инфракрасного излучения, причем графическое изображение, нанесенное с помощью печати, включает черные чернила, имеющие краситель черного цвета без углеродной сажи таким образом, что графическое изображение, нанесенное с помощью печати, является по существу прозрачным для инфракрасного излучения.

Далее, одноразовое впитывающее изделие, имеющее множество компонентов, включает графическое изображение, нанесенное с помощью печати, содержащее чернила, имеющие краситель черного цвета без углеродной сажи таким образом, что графическое изображение, нанесенное с помощью печати, является по существу прозрачным для инфракрасного излучения, при этом графическое изображение, нанесенное с помощью печати, имеет цветовое пространство CIELab L* менее чем 80 и цветовое пространство CIELab С* более чем 1.5.

Также способ для производства одноразового впитывающего изделия, содержащего графическое изображение, нанесенное с помощью печати, предусматривает нанесение печати на компонент изделия чернилами, не содержащими углеродной сажи, при этом графическое изображение, нанесенное с помощью печати, имеет цветовое пространство CIELab L* менее чем 80 и цветовое пространство CIELab С* более чем 1.5; соединение компонентов изделия со вторым изделием в месте соединения для формирования изделия, при этом печать совпадает с соединением; и прохождение изделия через инфракрасную станцию контроля для контроля соединения без влияния печати.

Дополнительно, способ для управления производством одноразового впитывающего изделия включает нанесение печатного изображения первого и второго компонентов чернилами, прозрачными для инфракрасного излучения; выравнивание первого компонента, нанесенного методом печати со вторым компонентом, нанесенным методом печати; прикрепление первого компонента ко второму компоненту с образованием соединения; и прохождение соединения через инфракрасную станцию контроля для подтверждения совпадения первого и второго компонентов.

В дополнение, процесс для обнаружения как одного, так и более компонентов, являющихся правильно расположенными в композитном изделии, включает нанесение печатного изображения одного или более компонентов композитного изделия с помощью чернил, прозрачных для инфракрасного излучения; облучение композитного изделия инфракрасным излучением; и получение изображения в ближней области спектра инфракрасного диапазона или инфракрасного излучения, полученной от облученного композитного изделия. Процесс также включает определение положения первого варианта в полученном изображении, которое демонстрирует краевое положение первого компонента в композитном изделии; и сравнение определенного положения с данными заданного положения, чтобы таким образом определить правильно ли расположен первый компонент в композитном изделии.

Наконец, компонент для использования в композитной одноразовой впитывающей одежде включает графическое изображение, нанесенное методом печати, перекрывающее край компонента, при этом графическое изображение, нанесенное методом печати, состоит только из одних или более чернил, прозрачных для инфракрасного излучения для предохранения графического изображения, нанесенного методом печати, от блокирования инфракрасного определения, когда компонент является предметом для инфракрасного излучения, произведенного системой контроля.

Другие элементы настоящего изобретения будут частично очевидны и частично пояснены здесь далее. Другие объекты и достоинства настоящего изобретения станут более понятными для специалистов в данной области техники в процессе рассмотрения последующего описания и сопровождающих чертежей.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение станет более понятно и дополнительные признаки станут очевидными, когда будут сделаны ссылки на последующее подробное описание и сопровождающие чертежи. Чертежи являются только примерными и не предназначены для ограничения объема формулы изобретения.

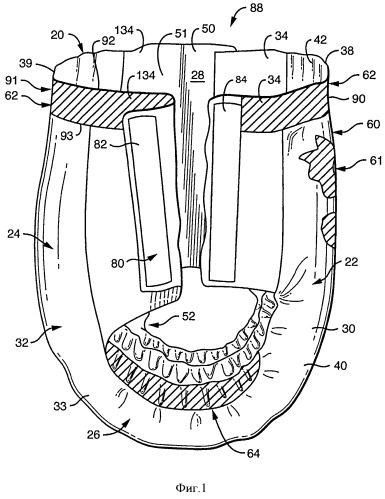

Фиг.1 - вид сбоку детских обучающих трусов с застегивающей системой обучающих трусов, показанной соединенной на одной стороне трусов и рассоединенной на другой стороне обучающих трусов;

Фиг.2 - вид снизу обучающих трусов по Фиг.1 в расстегнутом, растянутом и плоско разложенном состоянии для отображения поверхности обучающих трусов, которая обращена от пользователя;

Фиг.3 - вид сверху обучающих трусов в их расстегнутом, растянутом и плоско разложенном состоянии, для отображения поверхности трусов, которая обращена к пользователю во время ношения обучающих трусов, с участками обучающих трусов, вырезанными для выявления нижерасположенных элементов;

Фиг.4 - схематичный вид обучающих трусов на Фиг.1, показывающий поясную ленту и ножные ленты;

Фиг.5 - вид сверху примерного одноразового изделия, имеющего область контроля, перекрывающую наружное покрытие и компоненты боковой панели; и

Фиг.6(а), 6(b), 7(a), и 7(b) являются фотографиями, показывающими графические изображения, нанесенные методом печати, использующие идентичные цвета, составленные без (6(а) и 7(а)) и с (6(b) и 7(b)) углеродной сажей.

Повторное использование ссылочных позиций в настоящем описании и чертежах предназначены для обозначения таких же или аналогичных признаков или элементов настоящего описания. Чертежи схематичны и не обязательно выполнены в масштабе. Некоторые их пропорции могут быть увеличены, в то время как другие могут быть уменьшены.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Должно быть понятно специалисту в данной области техники, что настоящее описание является только описанием примерных объектов настоящего изобретения и не предназначено для ограничения более широких объектов настоящего изобретения.

Способы и устройства по настоящему изобретению могут быть использованы для изготовления множества предварительно застегнутых изделий, таких как одноразовая впитывающая одежда, включающая подгузники, обучающие трусы, продукты женской гигиены, продукты для страдающих недержанием, медицинская одежда, другая одежда персонального или медицинского ухода, плавательные трусы, спортивная одежда, трусы и шорты и т.д. Более подробно, способы и устройства по настоящему изобретению могут быть использованы для изготовления изделий, в которых по меньшей мере два элемента изделия соединены друг с другом во время их изготовления для сборки или «предварительного застегивания» изделия. Для облегчения объяснения, способы и устройства по настоящему изобретению описаны здесь далее в связи с изготовлением предварительно застегнутых детских трусов, в общем обозначенных позицией 20 на Фиг.1. Более подробно, способы и устройства будут описаны в смысле способов и устройств для изготовления предварительно застегнутых одноразовых трусов, как описано в Патентной заявке США номер 09/444,083 озаглавленной «Впитывающие Изделия С Повторно Застегиваемыми Боковыми Швами» и поданной 22 Ноября, 1999 (соответствует РСТ заявке WO 00/37009, опубликованной 29 Июня, 2000) by A.L.Fletcher и др., описание которого включено сюда посредством ссылки. Трусы 20 могут также быть выполнены, используя способы и устройства, описанные в Патенте США 4,940,464, выданном 10 Июля, 1990 to Van Compel и др.; и Патенте США 5,766,389, выданном 16 Июня, 1998 to Brandon и др.; описания которых также включены сюда посредством ссылки.

Должно быть понятно, что используемый здесь термин «компонент» включает не только отдельные объекты, но также объекты, еще требующие формирования в отдельные объекты (например, объекты, требующие разрезания на отдельные объекты из продолжающегося листа или полотна материала), частицы (например, супервпитывающие частицы или полимеры), адгезивы, лосьоны, мази и другие вещества, также как участки или характеристики любых таких компонентов, включающих, например, линии сгиба, линии соединения (например, линии ультразвукового соединения), соединенные или адгезивно соединенные области, и метки совмещения, используемые на или около компонентов для дальнейшего определения во время производства или процесса контроля. Кроме того, подробные примеры, включая боковые панели, наружные покрытия, подкладки, адгезивы, принимающие материалы, эластичный материал, застегивающие средства с крючками, застегивающие средства с петлями, ленты для прикрепления, салфетки, пленки, проводящие элементы и нетканые материалы.

Ссылаясь теперь на чертежи, и более подробно на Фиг.1, показана пара трусов 20 в частично застегнутом состоянии, включающая впитывающий основной элемент 32, имеющий переднюю поясную область 22, заднюю поясную область 24, область ластовицы 26, соединенную с передней и задней поясной областями, внутреннюю поверхность 28, которая предназначена для контакта с пользователем, и наружную поверхность 30, противоположную внутренней поверхности и предназначенную для контакта с одеждой пользователя. Дополнительно ссылаясь на Фиг.2 и 3, впитывающий основной элемент 32 также имеет пару латерально противоположных боковых краев 36 и пару продольно противоположных поясных краев, соответственно обозначенных передний поясной край 38 и задний поясной край 39. Передняя поясная область 22 является смежной переднему поясному краю 38, и задняя поясная область 24 является смежной заднему поясному краю 39.

Показанный впитывающий основной элемент 32 включает композитную структуру 33 (Фиг.2 и 3), которая, когда плоско разложена, может быть прямоугольной или любой другой желаемой формы и имеет пару латерально противоположных передних боковых панелей 34 и пару латерально противоположных задних боковых панелей 134, продолжающихся наружу. Каждая боковая панель 34, 134 включает центральную область боковой панели 76, расположенную, в общем, на каждой боковой панели 34, 134 и не включает поясную или ножную ленты (Фиг.2). Центральная область боковой панели 76 имеет внешний вид центральной области боковой панели, который является физическим внешним видом центральной области боковой панели 76.

Композитная структура 33 и боковые панели 34, 134 могут включать два или более отдельных элемента, как показано на Фиг.1, или быть сформированы интегрально. Интегрально сформированные боковые панели 34, 134 и композитная структура 33 включают по меньшей мере несколько общих материалов, таких как обращенная к телу подкладка, композитный клапан, наружное покрытие, другие материалы и/или их комбинации, и могут образовывать выполненные в виде одной детали эластичные, растягиваемые или не растягиваемые трусы. Показанная композитная структура 33 включает наружное покрытие 40, обращенную к телу подкладку 42 (Фиг.1 и 3), соединенную с наружным покрытием в наложенном соотношении, впитывающий узел 44 (Фиг.3), расположенный между наружным покрытием и подкладкой, обращенной к телу, и парой удерживающих клапанов 46 (Фиг.3). Показанная композитная структура 33 имеет противоположные концы 45 (Фиг.2 и 3), которые формируют участки переднего и заднего поясных краев 38 и 39, и противоположные боковые края 47, которые формируют участки боковых краев 36 впитывающего основного элемента 32 (Фиг.2 и 3). Наружное покрытие 42 включает центральную область наружного покрытия 75, расположенную, в общем, в передних и/или задних поясных областях 22, 24, и не включает поясную или ножные ленты (Фиг.2). Центральная область наружного покрытия 75 имеет внешний вид центральной области наружного покрытия, который является физическим внешним видом центральной области наружного покрытия 75.

Для ссылки, стрелки 48 и 49 (Фиг.2 и 3) показывают ориентацию продольной оси и поперечной или латеральной оси соответственно трусов 20.

С трусами 20 в застегнутом положении, как частично показано на Фиг.1, передняя и задняя боковые панели 34, 134 соединяются вместе застегивающей системой 80 с образованием трехмерной конфигурации трусов, имеющей внутренний объем 51, поясное отверстие 50 для приема пользователя во внутренний объем трусов, пару ножных отверстий 52 и объединяющие швы 88, вдоль которых соединены боковые панели 34, 134. Внутренний объем 51 трусов 20 тем самым является ограниченным впитывающим основным элементом 32, объединяющими швами 88 и участками боковых панелей 34, 134, удлиненных по противоположным сторонам объединяющих швов 88 (например, между объединяющими швами 88 и впитывающим основным элементом 32). Использующийся здесь термин «внутренний объем» 51 предназначен для ссылки к объему между любыми двумя участками трехмерного изделия, которые, обычно, противоположны друг другу. Должно быть понятно, что поперечное сечение изделия не должно быть закрытым, например, продолжаться с образованием внутреннего объема 51. Например, двухмерное изделие может быть, обычно, сложено на себя так, что два участка изделия, противоположные друг другу, образуют внутренний объем изделия между ними. Таким образом, внутренний объем 51 трусов 20, изображенных на Фиг.1, может быть образован боковыми панелями 34, 134 самими, или, если боковые панели являются полностью выпрямленными между ними, внутренний объем образован комбинацией боковых панелей и передней и задней поясными областями 22, 24 впитывающего основного элемента 32.

Передняя поясная область 22 включает участок трусов 20, который при ношении расположен спереди пользователя, в то время как задняя поясная область 24 включает участок трусов, который при ношении расположен сзади пользователя. Область ластовицы 26 трусов 20 включает участок трусов 20, который при ношении расположен между ногами пользователя и покрывает нижнюю часть тела пользователя. Передняя и задняя боковые панели 34 и 134 включают участки трусов 20, которые при ношении расположены на бедрах пользователя. Поясные края 38 и 39 впитывающего основного элемента 32 выполнены так, чтобы охватывать талию пользователя при ношении, и вместе образуют поясное отверстие 50 (Фиг.1). Участки боковых краев 36 в области ластовицы 26, обычно, образуют отверстия для ног 52.

В другом объекте настоящего описания, наиболее хорошо показанном на Фиг.2 и 4, трусы 20 также включают поясную ленту с нанесенным с помощью печати изображением 90. Поясная лента с нанесенным с помощью печати изображением 90 включает участок наружного покрытия поясной ленты 91, расположенный на впитывающем основном элементе 32, смежно поясному отверстию 50. Участок наружного покрытия поясной ленты 91 включает дистальный край 92, проксимальный край 93 и продольную высоту 94, которая является продольным расстоянием между проксимальным краем 93 и дистальным краем 92. Поясная лента с нанесенным с помощью печати изображением 90 также включает участок первой боковой панели поясной ленты 95, расположенный на одной из боковых панелей 34, 134 смежно поясному отверстию 50. Участок первой боковой панели поясной ленты 95 включает дистальный край 96, проксимальный край 97 и продольную высоту 98, которая является продольным расстоянием между проксимальным краем 97 и дистальным краем 96. В дополнение, каждый другой компонент изделия, смежный поясному отверстию 50, может иметь участок поясной ленты с нанесенным с помощью печати изображением 90 со сходными признаками.

В другом объекте настоящего изобретения, наиболее хорошо изображенном на Фиг.4, трусы 20 также включают ножную ленту с нанесенным с помощью печати изображением 100. Ножная лента с нанесенным с помощью печати изображением 100 включает участок наружного покрытия ножной ленты 101, расположенный на впитывающем основном элементе 32 смежно ножному отверстию 52. Участок наружного покрытия ножной ленты 101 включает дистальный край 102, проксимальный край 103 и продольную высоту 104, которая является продольным расстоянием между проксимальным краем 103 и дистальным краем 102. Ножная лента с нанесенным с помощью печати изображением 100 также включает участок первой боковой панели ножной ленты 105, расположенный на одной из боковых панелей 34, 134 смежно ножному отверстию 52. Участок первой боковой панели ножной ленты 105 включает дистальный край 106, проксимальный край 107 и продольную высоту 108, которая является продольным расстоянием между проксимальным краем 107 и дистальным краем 106. В дополнение, каждый другой компонент изделия, смежный ножному отверстию 52, может иметь участок ножной ленты с нанесенным с помощью печати изображением 100 со сходными признаками. Трусы 20 предпочтительно включают ножную ленту с нанесенным с помощью печати изображением 100, охватывающую каждое отверстие для ног 52.

Использовавшаяся здесь продольная высота поясной ленты с нанесенным с помощью печати изображением 90 или ножной ленты с нанесенным с помощью печати изображением 100 является, в общем, расстоянием между дистальным и проксимальным краями этой ленты. Некоторые ленты, однако, не имеют ровных краев. Например, ленты могут быть волнообразными, синусоидальными, дугообразными или любого другого не линейного вида. В таких случаях, продольная высота является наибольшим расстоянием между дистальным краем и проксимальным краем.

Дополнительные детали, касающиеся выравнивания и сдвига нанесенных с помощью печати поясных лент и ножных лент, могут быть найдены в находящейся на рассмотрении патентной заявке США No US 12/580,529, озаглавленной «Alignment Of Leg And Waist Bands On Disposable Absorbent Articles» (Выравнивание Ножных И Поясных Лент На Одноразовых Впитывающих Изделиях), которая включена сюда посредством ссылки в той степени, в которой не противоречит изложенному здесь.

Впитывающий основной элемент 32 выполнен так, чтобы удерживать и/или впитывать любые экссудаты, выделяемые телом пользователя. Например, впитывающий основной элемент 32 предпочтительно, хотя и не обязательно, включает пару удерживающих клапанов 46, выполненных так, чтобы обеспечить барьер поперечному течению выделений тела. Эластичный элемент клапана 53 (Фиг.3) может быть оперативно соединен с удерживающим клапаном 46 любым подходящим способом, хорошо известным в данной области техники. Эластифицированные удерживающие клапаны 46 образуют незакрепленный край, который принимает вертикальную форму в по меньшей мере области ластовицы 26 трусов 20 для формирования уплотнения у тела пользователя. Удерживающие клапаны 46 могут быть расположены вдоль боковых краев 36 впитывающего основного элемента 32 и могут продолжаться продольно вдоль всей длины впитывающего основного элемента 32 или могут только продолжаться частично вдоль длины впитывающего основного элемента 32. Подходящие конструкции и расположения для удерживающих клапанов 46 хорошо известны специалистам в данной области техники и описаны в Патенте США 4,704,116, выданном 3 Ноября 1987 Enloe., описание которого включено сюда посредством ссылки.

Для дальнейшего повышения удержания и/или впитывания выделений тела трусы 20 предпочтительно, хотя и не обязательно, включают передний поясной эластичный элемент 54, задний поясной эластичный элемент 56 и ножные эластичные элементы 58, хорошо известные специалистам в данной области техники (Фиг.3). Поясные эластичные элементы 54 и 56 могут быть оперативно соединены с наружным покрытием 40 и/или обращенной к телу подкладкой 42 вдоль противоположных поясных краев 38 и 39 и могут продолжаться по части или по всем поясным краям. Ножные эластичные элементы 58 могут быть оперативно соединены с наружным покрытием 40 и/или обращенной к телу подкладкой 42 вдоль противоположных боковых краев 36 и расположены в области ластовицы 26 трусов 20. Ножные эластичные элементы 58 могут быть продольно выровнены вдоль каждого бокового края 47 композитной структуры 33. Каждый ножной эластичный элемент 58 имеет переднюю граничную точку 63 и заднюю граничную точку 65, которые представляют собой продольные концы эластичной сборки, образованной ножными эластичными элементами. Передние граничные точки 63 могут быть расположены смежно продольным самым внутренним частям передних боковых панелей 34, и задние граничные точки 65 могут быть расположены смежно продольным самым внутренним частям задних боковых панелей 134.

Как показано на Фиг.1 и 2, трусы 20 и, более конкретно, наружное покрытие 40 предпочтительно включает один или более компонентов, связанных с внешним видом. Примеры компонентов, связанных с внешним видом, включают графические изображения; выделяющие и подчеркивающие ножные и поясные отверстия, чтобы сделать форму продукта более очевидной или видимой для пользователя; выделяющие и подчеркивающие области продукта для имитации функциональных компонентов, таких как эластичные ножные ленты, эластичные поясные ленты, имитации «ширинок» для мальчиков, оборок для девочек; выделяющие и подчеркивающие области продукта для смены внешнего вида размеров продукта; совмещение индикаторов влажности, температурных индикаторов и т.п. в продукте; совмещение задней метки или передней метки в продукте; и совмещение написанных инструкций в предпочтительном месте в продукте, но не ограничиваются ими.

Показанная пара трусов 20 разработана для использования маленькими девочками и включает совмещенное графическое изображение 60 наружного покрытия (Фиг.1 и 2). В этой конструкции, совмещенное графическое изображение 60 включает первичное пиктографическое изображение 61, имитированные поясные оборки 62 и имитированные ножные оборки 64. Первичное пиктографическое изображение 61 включает графический объект, такой как радуга, солнце, облака, животные персонажи, машина и воздушные шары. Любая подходящая конструкция может быть использована для трусов, предназначенных для использования маленькими девочками, так чтобы быть эстетически и/или функционально приятными им и лицу, осуществляющему уход. Компоненты, связанные с внешним видом, предпочтительно расположены на трусах 20 в выбранных местах, что может быть выполнено с использованием методов, описанных в Патенте США №5,766,389, выданном 16 Июня, 1998 Brandon и др., описание которых включены сюда посредством ссылки. Первичное пиктографическое изображение 61 предпочтительно расположено в передней поясной области 22 вдоль продольной центральной линии трусов 20.

Печатные графические изображения на трусах 20 могут совместно использовать цветовую палитру, могут быть одного цвета, могут быть дополняющих цветов или могут следовать любой подходящей цветовой схеме. Различные области трусов 20 могут также быть напечатанными со схожими или идентичными графическими элементами, такими как звезды, круги, бабочки и т.д. Различные области трусов 20 могут также быть напечатанными со схожими или идентичными изображениями, совместно использующими графическую тему. Например, на трусы 20 могут быть нанесены печатные изображения с цветами, которые могут или не могут быть идентичными в размере, типе, цвете и т.д., но все они используют совместно цветочную тему. В другом объекте изобретения, изделие может быть с выворотной печатью, так что графические элементы, например, проявляются как отсутствие печатного изображения.

Как ранее пояснялось, показанные трусы 20 имеют переднюю и заднюю боковые панели 34 и 134, расположенные на каждой стороне впитывающего основного элемента 32. Передние боковые панели 34 могут быть постоянно прикреплены вдоль швов 66 к композитной структуре 33 впитывающего основного элемента 32 в соответствующих передней или задней поясных областях 22 и 24. Более подробно, как наилучшим образом видно на Фиг.2 и 3, передние боковые панели 34 могут быть постоянно прикреплены к и продолжаться поперечно наружу за пределы боковых краев 47 композитной структуры 33 в передней поясной области 22, и задние боковые панели 134 могут быть постоянно прикреплены к боковым краям и продолжаться поперечно наружу за боковые края композитной структуры в задней поясной области 24. Боковые панели 34 и 134 могут быть прикреплены к композитной структуре 33, используя крепление, означающее для специалистов в данной области техники адгезивное, тепловое или ультразвуковое прикрепление. Альтернативно, боковые панели 34 и 134 могут быть сформированы как интегральный участок компонента композитной структуры 33. Например, боковые панели могут включать, обычно, широкий участок наружного покрытия 40, обращенную к телу подкладку 42 и/или другой компонент впитывающего основного элемента 32. Передняя и задняя боковые панели 34 и 134 могут быть постоянно соединены вместе или быть разъемно соединены друг с другом, например, застегивающей системой 80 показанного объекта.

Как наилучшим образом показано на Фиг.2 и 3, передняя и задняя боковые панели 34, 134, каждая, имеют наружный край 68, разнесенный латерально от шва 66, ножной концевой край 70, расположенный по направлению к продольному центру трусов 20, и поясной концевой край 72, расположенный по направлению к продольному концу трусов. Ножной концевой край 70 и поясной концевой край 72 продолжаются от боковых краев 47 композитной структуры 33 к наружным краям 68. Ножные концевые края 70 боковых панелей 34 и 134 формируют часть боковых краев 36 впитывающего основного элемента 32. В задней поясной области 24 ножные концевые края 70 предпочтительно, хотя и не обязательно, являются изогнутыми и/или расположенными под углом относительно поперечной оси 49 для осуществления большего покрытия в направлении задней части трусов 20 по сравнению с передней частью трусов 20. Поясные концевые края 72 являются предпочтительно параллельными поперечной оси 49. Поясные концевые края 72 передних боковых панелей 34 формируют часть переднего поясного края 38 впитывающего основного элемента 32, и поясные концевые края 72 задних боковых панелей 134 формируют часть заднего поясного края 39 впитывающего основного элемента. Поясные концевые края 72 являются, в общем, выровненными или колинеарными с передним и задним поясными краями 38, 39.

В конкретных объектах для улучшенного прилегания и внешнего вида, боковые панели 34, 134 предпочтительно имеют среднюю длину, измеренную параллельно продольной оси 48, которая составляет около 15 процентов или более и более конкретно около 25 процентов или более, общей длины трусов, также измеренной параллельно продольной оси 48. Например, в трусах 20, имеющих общую длину около 54 сантиметров, боковые панели 34, 134 предпочтительно имеют среднюю длину около 10 сантиметров или более, такую как около 15 сантиметров. В то время как каждая из боковых панелей 34, 134 продолжается от поясного отверстия 50 к одному из ножных отверстий 52, показанные задние боковые панели 134 имеют непрерывно уменьшающийся размер по длине, продолжающийся от шва 66 к наружному краю 68, как наилучшим образом показано на Фиг.2 и 3.

Каждая из боковых панелей 34, 134 может включать один или более индивидуальных, отдельных кусков материала. В конкретных объектах, например, каждая боковая панель 34, 134 может включать участки первой и второй боковых панелей, которые соединены швом, или могут включать одиночный кусок материала, который сложен сам на себя (не показано).

Боковые панели 34, 134 предпочтительно, хотя и не обязательно, включают эластичный материал, способный растягиваться в направлении, обычно, параллельно поперечной оси 49 трусов 20. Подходящие эластичные материалы, также как и один из процессов включения эластичных боковых панелей в трусы, описаны в следующих Патентах США: 4,940,464, выданном 10 Июля, 1990 to Van Gompel и др.; 5,224,405, выданном 6 Июля, 1993 to Pohjola; 5,104,116, выданном 14 Апреля, 1992 to Pohjola; и 5,046,272, выданном 10 Сентября, 1991 to Vogt и др.; описания которых включены сюда посредством ссылки. Альтернативный эластичный материал описан ниже. В конкретных объектах, эластичный материал включает термически растягиваемый многослойный материал (STL), многослойный материал, соединенный с сужением (NBL), реверсивно суженый многослойный материал или многослойный материал, соединенный с растягиванием (SBL). Способы изготовления таких материалов хорошо известны специалистам в данной области техники и описаны в Патенте США 4,663,220, выданном 5 Мая, 1987, Wisneski и др..; в Патенте США 5,226,992, выданном 13 Июля, 1993 Morman и др.; и Европейской Патентной Заявке №ЕР 0217032, опубликованной 8 Апреля, 1987, Taylor и др.; описание которых включены сюда посредством ссылки. Альтернативно, материал боковой панели может включать другие тканые или нетканые материалы, такие как те, что описаны ранее, как подходящие для наружного покрытия 40 или обращенной к телу подкладки 42; механически предварительно натянутые композиты; или растягиваемые, но не эластичные материалы.

Дополнительные детали, касающиеся эластичных многослойных материалов по настоящему изобретению, могут быть найдены в находящейся на рассмотрении патентной заявке США №2008/0095978, озаглавленной «Nonwoven composite containing an aperture elastic film» (Нетканый композитный материал, содержащий эластичную пленку с отверстиями), которая включена сюда посредством ссылки в той степени, в которой не противоречит изложенному здесь.

Трусы 20 могут иметь боковые панели 34, 134, прикрепленные друг к другу для закрепления трусов 20 вокруг талии пользователя. Боковые панели 34, 134 могут быть закреплены посредством соединения, механических застежек или любым другим подходящим способом и могут быть закреплены постоянно, отрываемым способом или повторно застегиваемым способом. Показанные трусы 20 включают застегивающую систему 80 для повторно застегиваемого закрепления трусов вокруг талии пользователя. Показанная застегивающая система 80 включает первые застегивающие компоненты 82, приспособленные для повторно застегиваемого зацепления с соответствующими вторыми застегивающими компонентами 84. В одном объекте одна поверхность каждого из первых застегивающих компонентов 82, 84 включает множество зацепляющих элементов, которые выступают от этой поверхности. Зацепляющие элементы первых застегивающих компонентов 82 приспособлены для повторного зацепления и разъединения зацепляющих элементов вторых застегивающих компонентов 84.

Застегивающие компоненты 82, 84 могут включать отдельные элементы, соединенные с боковыми панелями 134, 34, или они могут быть интегрально образованы с боковыми панелями. Таким образом, если не указано иное, выражение «застегивающий компонент» включает отдельные компоненты, которые функционируют в качестве застежек, и области материалов, такие как боковые панели 34, 134, которые функционируют как застежки. Кроме того, один материал может образовывать множество застегивающих компонентов в такой степени, что различные области материала функционируют как отдельные застежки. Застегивающие компоненты 82, 84 могут быть расположены на боковых панелях 134, 34 между боковыми панелями, например, на впитывающем основном элементе, или комбинации этих двух.

Как было описано ранее, поясные и ножные отверстия одноразовых впитывающих изделий часто сделаны соединением различных компонентов. Настоящее изобретение применяется особенно в изделиях, для которых периметр как поясного, так и ножного отверстия имеет более чем два стыка или соединения, в которых компоненты являются закрепляемыми, прикрепленными и т.д., как было описано более подробно ранее. Изделие может включать один или более ленточных элементов с нанесенным с помощью печати изображением в форме поясной ленты, частично или полностью окружающей поясное отверстие и/или ножной ленты частично или полностью окружающей одно или каждое ножное отверстие. Например, полностью окружающая поясная лента достигается путем прикрепления пары правой и левой боковых панелей к каждой передней и задней поясным областям наружного покрытия изделия и затем закрепления передних и задних узлов вместе по боковым сторонам для создания закрытого белья. В этом примере, поясная лента охватывает шесть компонентов (с наружным покрытием, считаемым дважды, с его передней и задней поясными областями) и шесть стыков. Выравнивание каждого из этих компонентов должным образом является сложным процессом, который дополнительно усложняется, если нанесение изображения с помощью печати на некоторых или всех компонентах также должно быть выровнено. В других объектах, функциональная поясная лента, которая перекрывает или не перекрывает весь поясной периметр, может быть прикреплена к наружному п
