Способ оценки чрезвычайной ситуации для развертывания пунктов временного размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий, и система для его реализации

Способ оценки чрезвычайной ситуации для развертывания пунктов временного размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий, и система для его реализации

Иллюстрации

Показать все

Реферат

Изобретение относится к способам оценки чрезвычайных ситуаций и обоснованию показателей эффективности и экономичности процесса развертывания пунктов временного размещения (ПВР) - городков для размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий.

Известен способ оценки медицинского обеспечения чрезвычайных ситуаций (ЧС) по заявке №93041395/14 от 18.08.1993 (прототип), включающий оказание экстренной медицинской помощи (ЭМП) пострадавшим при их массовом поступлении во время стихийных бедствий, аварий и катастроф путем проведения поисково-эвакуационных, лечебно-диагностических, санитарно-гигиенических и противоэпидемических мероприятий, медицинского снабжения и управления, которые осуществляют силами и средствами штатных лечебно-профилактических учреждений гражданского, военного, ведомственного здравоохранения и специально созданных подвижных врачебно-сестринских бригад, подвижных групп специалистов санитарно-эпидемического профиля, медицинских отрядов специального назначения Министерства обороны и региональных центров медицины катастроф совместно с инженерно-саперными и пожарными подразделениями, при этом проводят массовый прием пострадавших с механическими, термическими, радиационными, множественными, сочетанными и комбинированными поражениями, при этом лечебно-эвакуационные и санитарно-эпидемические операции проводят на трех уровнях и двух этапах ликвидации медицинских последствий ЧС дополнительно созданными и введенными в действие медицинскими силами и средствами быстрого реагирования, а именно на первом уровне первого этапа (в очаге) осуществляют дистанционный розыск, первую медицинскую, доврачебную и первую врачебную помощь по неотложным показаниям с помощью новых мобильных поисково-эвакуационных комплексов, проводят санэпиднадзор на первом и втором уровне первого этапа и на втором этапе с помощью дополнительно введенных мобильных комплексов санитарно-эпидемиологического профиля, при этом мобильные поисково-эвакуационные комплексы эвакуируют пострадавших из очага в развернутые на его границах новые медицинские формирования второго уровня первого этапа (у очага), а именно дополнительно введенные для усиления территориальных лечебно-профилактических учреждений, выездные автономные госпитали Минздравмедпрома, железнодорожные военно-санитарные поезда, медицинские вертолеты и военно-санитарные самолеты, вновь изготовленные в вариантах “летающих” эвакуационно-операционных и реанимационных, причем мобильные поисково-эвакуационные комплексы в ходе эвакуации осуществляют оперативный медицинский контроль за состоянием пострадавших и оказывают им неотложную медицинскую помощь по жизненным показателям, на втором уровне первого этапа и на втором этапе ликвидации медицинских последствий ЧС дополнительно сформированные и введенные в действие специализированные медицинские отряды (бригады) территориальных центров медицины катастроф и медицинские отряды специального назначения Министерства обороны осуществляют у очага квалифицированную медицинскую помощь с элементами специализированной медицинской помощи по неотложным показаниям и на втором этапе - квалифицированную и специализированную помощь пострадавшим в полном объеме, их лечение и реабилитацию совместно со стационарными лечебно-профилактическими учреждениями.

Недостатком известного способа является то, что он оценивает только эффективность мобильных комплексов санитарно-эпидемиологического профиля, а не всего процесса развертывания временных городков для размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий.

Технически достижимый результат - повышение эффективности технологии размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий, за счет развертывания пунктов временного размещения в минимальные сроки после возникновения ЧС и с применением меньшего количества сил и средств для создания условий жизнеобеспечения пострадавших.

Это достигается тем, что в способе оценки чрезвычайной ситуации для развертывания пунктов временного размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий, заключающимся в том, что осуществляют оперативный контроль за состоянием ЧС и ликвидацией последствий ЧС на различных уровнях медицинского и социально-бытового мероприятий по размещению населения, пострадавшего в ЧС, в систему оценки вводят контролируемые, переменные факторы ЧС, факторы ЧС, накладывающиеся друг на друга, а затем вводят управляющее воздействие, включающее в себя технологию развертывания пунктов временного размещения: развертывание административной зоны, развертывание зоны коммунально-бытового обслуживания, развертывание жилой зоны, устройство дорог, установку систем электроснабжения, монтаж электрооборудования, монтаж системы отопления, монтаж системы водоподготовки, монтаж системы водоочистки, а также вводят управляющее воздействие, включающее в себя состав оборудования: имущества, техники, специалистов по установке и обслуживанию элементов пунктов временного размещения, продуктов питания и питьевой воды, дизельного топлива, после чего оптимизируют технологию развертывания пунктов временного размещения и состав привлекаемых средств, имущества, техники и оборудования, а затем оценивают эффективность и стоимость привлекаемых средств и технологий развертывания пунктов временного размещения для данной ЧС, в данной местности, с данным количество пострадавших, с данным демографическим составом населения, из имеющихся вариантов расчет необходимых и требующихся средств материального обеспечения, привлекаемых из резерва.

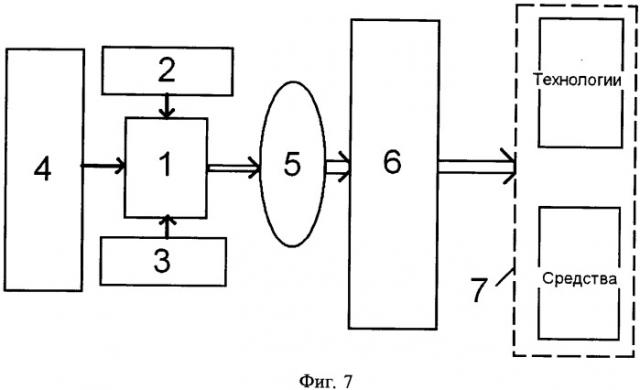

Изобретение поясняется фиг.1-7. На фиг.7 представлена схема устройства для реализации способа оценки чрезвычайной ситуации для развертывания пунктов временного размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий.

Система для реализации способа оценки чрезвычайной ситуации для развертывания пунктов временного размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий, включает в себя подсистему 1 учета исходных данных ЧС, которая соединена с блоком 2 ввода контролируемых факторов чрезвычайной ситуации (ЧС), с помощью которого вводят фиксируемые параметры ЧС: время, место, время года, регион, количество населения, количество разрушенного жилого фонда, демографический состав, наличие и состояние жилого фонда и систем жизнеобеспечения, состав имеющихся сил и средств, состояние резервов материальных средств, время проживания, время года и суток, рельеф местности, затраты. Система 1 учета исходных данных ЧС соединена с блоком 3, который учитывает: ПЕРЕМЕННЫЕ ФАКТОРЫ ЧС (вид ЧС, масштаб ЧС) и ФАКТОРЫ ЧС, НАКЛАДЫВАЮЩИЕСЯ ДРУГ НА ДРУГА (случайные, природные и некоторые социальные), например - Фукусима (Япония, 2011 г.) - землетрясение, цунами, радиация.

ПЕРЕМЕННЫЕ ФАКТОРЫ ЧС блока 3 ориентированы на следующие показатели:

ЧС 1 Землетрясение - требования к технологии развертывания временных городков: крупные городки, для приема большого количества пострадавших; оборудование городка на длительный период времени (до 1 года); крайне ограниченные сроки развертывания.

ЧС 2 Авария на химически опасных объектах (ХОО) - требования к технологии развертывания временных городков: крупные городки для приема большого количества пострадавших; оборудование городка на короткий срок проживания переселенцев; последовательное наращивание городка, в зависимости от количества людей.

ЧС 3 Лесной пожар - требования к технологии развертывания временных городков: небольшие городки; оборудование городков по временной схеме, для кратковременного приема пострадавших; постепенное развертывание городка.

ЧС 4 Наводнение - требования к технологии развертывания временных городков: крупные городки, для приема большого количества пострадавших; оборудование городка на короткий срок проживания переселенцев (до 1 месяца); крайне ограниченные сроки развертывания.

ЧС 5 Авария на радиационно-опасном объекте с выбросом радиоактивных веществ в атмосферу - требования к технологии развертывания временных городков: крупные городки, для приема большого количества пострадавших; оборудование городка на длительный период времени (до 1 года и более); крайне ограниченные сроки развертывания.

На вход подсистемы 1 учета исходных данных поступает информация с блока 4. Блок 4 направлен на осуществление операции ввода управляющего воздействия, взаимодействующего с блоками 2 и 3, и включающего в себя информацию:

1. ТЕХНОЛОГИЯ РАЗВЕРТЫВАНИЯ ПВР:

1) подготовка площадки под ПВР;

2) развертывание административной зоны;

3) развертывание зоны коммунально-бытового обслуживания (помывочная, прачечная);

4) развертывание жилой зоны;

5) устройство дорог;

6) установка систем электроснабжения (дизель-генератор);

7) монтаж электрооборудования;

8) монтаж системы отопления;

9) монтаж системы водоподготовки;

10) монтаж системы водоочистки;

2. СОСТАВ ОБОРУДОВАНИЯ ПРИ РАЗВЕРТЫВАНИИ ПВР:

1) имущество (палатки, дизель-генераторы, системы электроснабжения, системы отопления, системы водоподготовки, системы водоочистки, одежда для пострадавших);

2) техника (бульдозеры, автомобильный грузовой транспорт, автокраны);

3) специалисты (по установке и обслуживанию элементов ПВР);

4) продукты питания и питьевой воды;

5) дизельное топливо.

Выходной сигнал с подсистемы 1 учета исходных данных ЧС поступает на вход блока 5. Блок 5 представляет собой подсистему оценки эффективности и стоимости развертывания ПВР, на вход которой поступает информация с блока подсистемы 1 учета исходных данных ЧС, а информация с которого передается на фильтр 6 выбора оптимальной технологии развертывания ПВР и оптимального состава с использованием системы оптимизации средств и технологии развертывания ПВР исходя из коэффициентов эффективности и стоимости, при этом фильтр 6 осуществляет следующие операции:

I. ВЫБОР ОПТИМАЛЬНОЙ ТЕХНОЛОГИИ РАЗВЕРТЫВАНИЯ ПВР: расчет оптимальной технологии развертывания ПВР, приемлемой для данной ЧС, в данной местности, с данным количеством пострадавших, с данным демографическим составом населения, из имеющихся вариантов и схем.

II. ВЫБОР ОПТИМАЛЬНЫХ СРЕДСТВ, ПРИВЛЕКАЕМЫХ ДЛЯ РАЗВЕРТЫВАНИЯ ПВР: расчет необходимых (требующихся) средств материального обеспечения, привлекаемых из резерва (со складов).

Блок 7 осуществляет выдачу информации по оптимальным технологиям и средствам развертывания ПВР.

Способ оценки чрезвычайной ситуации с развертыванием пунктов временного размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий, осуществляют следующим образом.

В систему оценки вводят контролируемые, переменные факторы ЧС, факторы ЧС, накладывающиеся друг на друга, а затем вводят управляющее воздействие, включающее в себя технологию развертывания пунктов временного размещения: развертывание административной зоны, развертывание зоны коммунально-бытового обслуживания, развертывание жилой зоны, устройство дорог, установка систем электроснабжения, монтаж электрооборудования, монтаж системы отопления, монтаж системы водоподготовки, монтаж системы водоочистки, а также вводят управляющее воздействие, включающее в себя состав оборудования: имущества, техники, специалистов по установке и обслуживанию элементов пунктов временного размещения, продуктов питания и питьевой воды, дизельного топлива, после чего оптимизируют технологию развертывания пунктов временного размещения и состав привлекаемых средств, имущества, техники и оборудования, а затем оценивают эффективность и стоимость привлекаемых средств и технологий развертывания пунктов временного размещения для данной ЧС, в данной местности, с данным количеством пострадавших, с данным демографическим составом населения, из имеющихся вариантов расчет необходимых и требующихся средств материального обеспечения, привлекаемых из резерва.

Ниже приводится пример реализации предложенного способа.

1. Анализ факторов, влияющих на технологию развертывания временных городков для размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий

Внезапность возникновения ЧС природного характера, особенно землетрясений, и техногенных аварий и катастроф, отсутствие методов и способов краткосрочного прогнозирования времени их возникновения, масштабность охватываемой ими территории, вероятность массового поражения населения требуют высокой подготовленности всех звеньев РСЧС и, прежде всего, территориальных ее подсистем, к ликвидации их последствий и организации первоочередного жизнеобеспечения пострадавшего населения.

Основные показатели, характеризующие влияние на население наиболее опасных для него стихийных бедствий и техногенных аварий, приведены в таблице 1.

Таблица 1
Основные показатели, характеризующие опасные для населения стихийные бедствия и техногенные аварии
Основные показатели	Источник возникновения чрезвычайной ситуации
Катастрофические землетрясения	Крупные аварии на химически опасных объектах	Аварии на радиационно-опасных объектах с выбросом радиоактивных веществ в атмосферу	Наводнения
Возможность надежного прогнозирования, начало событий	Нет	Нет	Нет	Есть
Возможная площадь зоны ЧС, кв.км	Тысячи	Десятки	Десятки тысяч	Сотни
Возможная численность населения в зоне ЧС, чел.	Десятки и сотни тысяч	Десятки и сотни тысяч	Сотни тысяч или даже миллионы	Десятки и сотни тысяч
Возможные потери населения, чел.	Массовые потери населения	От нескольких десятков до нескольких тысяч	От нескольких сотен до десятков тысяч	Десятки - сотни
Социальный ущерб населению	Потери жилья, личного имущества, рабочих мест	Нет	Потери жилья, личного имущества, рабочих мест	Потери жилья, личного имущества, рабочих мест
Возможное состояние системы жизнеобеспечения	Разрушение и повреждение практически всех подсистем жизнеобеспечения	Сохраняются, кратковременная невозможность использования	Сохраняются. В зоне сильного загрязнения не могут использоваться длительное время	Частичное повреждение отдельных подсистем
Продолжительность периода первичного жизнеобеспечения	До 30 суток в зоне ЧС	До 3 суток в местах временного отселения	До 30-40 суток в местах эвакуации	По статистическим данным региона
Основные мероприятия и виды жизнеобеспечения населения, снижающие его потери в ЧС	Все виды ЖОН. В первые дни приоритетными должны быть медицинское обеспечение и обеспечение водой	Экстренная эвакуация. Медицинское обеспечение и обеспечение водой. В местах сосредоточения отселенного населения все виды ЖОН	Экстренная эвакуация. Медицинское обеспечение и обеспечение водой. На всех этапах эвакуации все виды ЖОН	Заблаговременная эвакуация. Обеспечение населения временным жильем

Органы исполнительной власти всех уровней и органы управления по делам ГО и ЧС при выборе и планировании мероприятий по организации первоочередного жизнеобеспечения населения должны учитывать данные, приведенные в таблице 1.

Технология развертывания временных городков для размещения пострадавшего населения, зависит от вида ЧС, аварии, катастрофы, стихийного бедствия.

Рассмотрим факторы и требования к технологии развертывания временных городков на примере трех ЧС: землетрясения, аварии на химически опасном объекте (ХОО), лесном пожаре.

ЧС 1 Землетрясение - подземные толчки и колебания земной поверхности, возникающие в результате внезапных смещений и разрывов в земной коре или верхней части мантии Земли и передающиеся на большие расстояния в виде упругих колебаний. Сильные землетрясения приобретают характер катастроф с большими разрушительными последствиями и человеческими жертвами.

Требования к технологии развертывания временных городков:

крупные городки, для приема большого количества пострадавших;

оборудование городка на длительный период времени (до 1 года);

крайне ограниченные сроки развертывания.

ЧС 2 Авария на ХОО - авария на химически опасном объекте, сопровождающаяся разливом или выбросом опасных химических веществ, способная привести к гибели или химическому заражению людей, сельскохозяйственных животных или к химическому заражению окружающей среды.

Требования к технологии развертывания временных городков:

крупные городки для приема большого количества пострадавших;

оборудование городка на короткий срок проживания переселенцев;

последовательное наращивание городка, в зависимости от количества людей.

ЧС 3 Лесной пожар - самопроизвольное или спровоцированное человеком возгорание в лесных экосистемах. Различают: низовые лесные пожары (наиболее часты - до 98% общего числа загораний), при которых горят лесная подстилка, травяно-кустарничковый покров, подрост и подлесок; верховые пожары - горят кроны деревьев (полог леса); подземные пожары - торфяной слой и корни деревьев. На территории лесного фонда России ежегодно регистрируется от 10 до 30 тыс. лесных пожаров, нередко принимающих характер стихийных бедствий.

Требования к технологии развертывания временных городков:

небольшие городки;

оборудование городков по временной схеме, для кратковременного приема пострадавших;

постепенное развертывание городка.

ЧС 4 Наводнение - резкое повышение уровня воды в реке, водоеме, водохранилище, море (или его части), вызываемое большим притоком воды в период таяния снега или выпадения дождевых осадков, ветровыми нагонами, а также при заторах, зажорах и разрушениях гидротехнических сооружений или попусках воды из вышерасположенных водоемов, и др., приводящее к значительному затоплению участков суши, наносящее материальный ущерб.

Требования к технологии развертывания временных городков:

крупные городки, для приема большого количества пострадавших;

оборудование городка на короткий срок проживания переселенцев (до 1 месяца);

крайне ограниченные сроки развертывания.

ЧС 5 Авария на радиационно-опасном объекте с выбросом радиоактивных веществ в атмосферу - потеря управления источником ионизирующего излучения, вызванная неисправностью оборудования, неправильными действиями персонала, стихийными бедствиями или иными причинами, которая привела к облучению людей и(или) радиоактивному загрязнению окружающей среды, превышающим величины, регламентированные для контролируемых условий.

Требования к технологии развертывания временных городков:

крупные городки, для приема большого количества пострадавших;

оборудование городка на длительный период времени (до 1 года и более);

крайне ограниченные сроки развертывания.

Таким образом, возникает необходимость в разработке технологии развертывания городков для размещения населения пострадавшего от аварий, катастроф и стихийных бедствий для различных видов ЧС. При этом надо определить, что же такое технология развертывания пунктов временного размещения. Под ней понимается: научно обоснованная, приемлемая с точки зрения эффективности и затратности технология развертывания городков, позволяющая в сжатые сроки обеспечить пострадавшее население минимально необходимыми условиями проживания. Теперь переходим к технологиям развертывания и покажем, что они не вполне рациональны.

При этом составляющими таких технологий являются:

состав оборудования;

объемно-планировочные решения;

порядок выполнения работ;

состав сил и средств.

Вывод: таким образом, возникает потребность в разработке научно-методического аппарата, позволяющего обосновывать состав оборудования, объемно-планировочные решения, порядок выполнения работ и состав сил и средств. Для этого необходимо провести анализ работ, выполненных в области первоочередного жизнеобеспечения населения, пострадавшего в ЧС.

2. Предложения по выбору рациональной технологии развертывания временных городков для размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий

Для лучшего понимания суждений экспертов приведем краткие описания альтернатив, содержащихся в иерархиях.

Вариант А. В этой технологии предлагается использовать для оборудования городка каркасные палатки (УСБ-56, УСТ-56, М-10, М-30). Использовать существующую систему водопровода и электричества путем подключения (врезания) в общую сеть ЛЭП и водопровода (по возможности). Развертывание городка будет осуществляться в следующем порядке:

сооружение подъездных путей и дорог внутри городка;

развертывание жилой зоны;

развертывание хозяйственной зоны и других, необходимых для функционирования городка, номенклатурных частей.

Вариант Б. Данная технология предполагает комплексное использование всех типов палаток и блок-контейнеров с целью достижения наибольшей эффективности. Для обеспечения городка электричеством и водой предлагается сооружение собственной (автономной) системы электричества и водопровода. Развертывание городка будет осуществляться в следующем порядке:

развертывание жилой зоны, для скорейшего обеспечения жильем пострадавшего в ЧС населения;

сооружение дорог внутри городка;

развертывание хозяйственной зоны и других номенклатурных частей, для обеспечения населения пищей, водой, средствами личной гигиены и др.

Вариант В. В этой технологии предлагается использовать мобильные блок-контейнеры. Также использовать автономную систему электричества и водопровода. А порядок развертывания использовать следующий:

сооружение подъездных путей и дорог внутри городка;

развертывание хозяйственной зоны (столовой, складских помещений, душевых, медпункта и т.д.); развертывание жилой зоны.

3. Методический подход к выбору наилучшей по критерию «эффективность-стоимость» технологии развертывания временных городков для размещения населения, пострадавшего от аварий, катастроф и стихийных бедствий

Для выбора наилучшей по критерию «эффективность-стоимость» технологии развертывания ПВР необходимо построить иерархии влияния мероприятий на показатели эффективности и затрат технологии развертывания временных городков.

Применяя МАИ, на первом шаге необходимо структурировать проблему в виде иерархий (фиг.1, 2). На первом уровне (в фокусе) иерархии расположена главная цель - развертывание временного городка. На втором уровне находятся три показателя эффективности технологии развертывания, а для затрат - направления соответствующих затрат. На третьем уровне иерархий - факторы, влияющие на показатели эффективности и виды затрат. На заключительном уровне иерархий находятся три предложенные технологии(альтернативы) развертывания временных городков.

Следующий шаг - выполнение парных сравнений. Элементы каждого уровня иерархии записываются в матрицу, которая заполняется суждениями экспертов об относительной важности элементов в свете главной цели.

В итоге получаем значения показателей эффективности и затрат для каждой альтернативы (варианта технологий). Следующим шагом определяем соотношение Э/З для каждого варианта технологий. В конечном итоге по формуле [ Э i З i ] → max выбираем наилучшую технологию.

Для оценки влияния мероприятий на эффективность технологии развертывания ПВР и затраты на функционирование данной технологии определяются значения главных собственных векторов (ГСВ) положительных обратно симметричных матриц. Данные матрицы получаются в результате проведения экспертом парных сравнений и заполнения специальных таблиц. При выполнении процедуры парных сравнений экспертом выносится суждение о том, насколько один объект превосходит другой по какому-либо показателю. Для этого используется шкала приоритетов, показанная в таблице 2.

Таблица 2
Шкала приоритетов в процедуре парных сравнений
Приоритеты	Значимость приоритетов
1	Два объекта одинаковы
3	Один объект незначительно превосходит другой
5	Один объект сильно превосходит другой
7	Один объект очень сильно превосходит другой
9	Один объект абсолютно превосходит другой
2, 4, 6, 8	Промежуточные значения между соседними значениями шкалы (для компромиссных решений)

После этого значения ГСВ элементов технологии “взвешиваются” значениями ГСВ свойств элементов, критериев и задач и определяется значимость элементов с точки зрения влияния на эффективность и затраты на функционирование технологии.

Порядок нахождения ГСВ поясним на примере оценки значимости некоторых элементов технологии с точки зрения влияния на время развертывания ПВР (см. фиг.1). Для этого вначале сравнивается влияние на время развертывания ПВР следующих свойств: - климатические условия; - состав сил и средств для развертывания; - количество пострадавшего населения; - условия эксплуатации; - длительность размещения населения.

3.1. Парные сравнения для иерархии эффективности

Проведем парные сравнения для иерархии эффективности (фиг.1): элементы каждого уровня иерархии записываются в матрицу, которая заполняется суждениями экспертов об относительной важности элементов в свете главной цели (табл.3.1).

Таблица 3.1
Результаты оценки влияния рассматриваемых показателей на технологию развертывания городка
Развертывание временного городка	Время развертывания	Надежность оборудования	Эргономичность
Время развертывания	1	3	5
Надежность оборудования	1/3	1	3
Эргономичность	1/5	1/3	1

Таблица 3.1 заполняется последовательно (для первой строки “перебираются” все столбцы, для второй и т.д.). На пересечении i-й строки и j-го столбца ставится значение приоритета (a_ij), характеризующее степень различия одного объекта (строка) с другим (столбец). В итоге получается положительная обратно симметричная матрица, т.е. a_ij=1/ау.

Далее вычисляются сумма каждой строки и общая сумма матрицы (Σ_общ) по формуле: Σ 1 = 9 , Σ 2 = 4 , 3 , Σ 3 = 1 , 5 Σ о б щ = Σ 1 + Σ 2 + … + Σ n                        (3 .1)

где Σ₁, Σ₂, Σ₃ - суммы строк матрицы Σ_общ=14,8.

Затем находим вектор приоритетов [28] по формуле: x n = Σ n Σ о б щ                              (3 .2)

где x_n - вес элемента системы; Σ_n - сумма строки; Σ_общ - общая сумма матрицы x₁=0,6, х₂=0,3, x₃=0,1.

Составим аналогичные матрицы и проведем вычисления для показателей эффективности - время развертывания, надежность оборудования и эргономичность (табл.3.2, 3.3, 3.4).

Таблица 3.2
Результаты оценки влияния рассматриваемых свойств на время развертывания ПВР
Время развертывания ПВР	Климатические условия	Состав сил и средств для развертывания ПВР	Количество пострадавшего населения	Длительность размещения населения
Климатические условия	1	1/3	1/5	3
Состав сил и средств для развертывания ПВР	3	1	3	5
Количество пострадавшего населения	5	1/3	1	5
Длительность размещения населения	1/3	1/5	1/5	1
Σ1=1+0,3+0,2+3=4,5, Σ2=3+1+3+5=12, Σ3=5+0,3+1+5=11,3, Σ4=0,3+0,2+0,2+1=1,7
Σобщ=Σ1+Σ2+…+Σn	Σо6щ=4,5+12+11,3+1,7=29,5
x n = Σ n Σ о б щ	x 1 = 4 , 5 29 , 5 = 0 , 15 , x2=0,4, x3=0,38, x4=0,05

Таблица 3.3
Результаты оценки влияния рассматриваемых свойств на надежность оборудования ПВР
Надежность оборудования ПВР	Климатические условия	Состав сил и средств для развертывания ПВР	Количество пострадавшего населения	Длительность размещения населения
Климатические условия	1	5	5	3
Состав сил и средств для развертывания ПВР	1/5	1	1/3	1/3
Количество пострадавшего населения	1/5	3	1	1/3
Длительность размещения населения	1/3	3	3	1
Σ1=14, Σ2=1,8, Σ3=4,5, Σ4=7,3	Σо6щ=27,6	x1=0,5, x2=0,06, x3=0,16, x4=0,26

Таблица 3.4
Результаты оценки влияния рассматриваемых свойств на эргономичность ПВР
Эргономичность	Климатические условия	Состав сил и средств для развертывания ПВР	Количество пострадавшего населения	Длительность размещения населения
Климатические условия	1	5	1/3	1/5
Состав сил и средств для развертывания ПВР	1/5	1	1/7	1/3
Количество пострадавшего населения	3	7	1	3
Длительность размещения населения	5	3	1/3	1
Σ1=6,5, Σ2=1,6, Σ3=14, Σ4=9,3	Σобщ=31,4	x1=0,2, x2=0,05, x3=0,44, x4=0,3

Теперь выполним парные сравнения вариантов технологии, которые расположены на нижнем уровне иерархии, сравнивая их попарно относительно каждого критерия второго уровня. Так мы получим четыре матрицы с размерностью 3×3, так как на втором уровне иерархии находятся четыре критерия, а на третьем уровне - три альтернативы:

Матрица 3.4.1
Климатические условия	А	Б	В
А	1	1/3	1/5
Б	3	1	3
В	5	1/3	1
Σ1=1,5, Σ2=7, Σ3=6,3	Σобщ=14,8	x1=0,1, x2=0,47,x3=0,43

Матрица 3.4.2
Состав сил и средств для развертывания	А	Б	В
А	1	3	5
Б	1/3	1	3
В	1/5	1/3	1
Σ1=9, Σ2=4,3, Σ3=1,5	Σобщ=14,8	x1=0,6, x2=0,3, x3=0,1

Матрица 3.4.3
Количество пострадавшего населения	А	Б	В
А	1	1/5	1/3
Б	5	1	3
В	3	1/3	1
Σ1=1,5, Σ2=9, Σ3=4,3	Σобщ=14,8	x1=0,1, x2=0,6, x3=0,3

Матрица 3.1.4
Длительность размещения населения	А	Б	В
А	1	1/5	1/7
Б	5	1	1/3
В	7	3	1
Σ1=1,3, Σ2=6,3, Σ3=11	Σобщ=18,6	x1=0,06, x2=0,34, x3=0,6

Следующим шагом является синтез обобщенных приоритетов. Для того чтобы определить глобальные приоритеты альтернатив, мы записываем в матрицу локальные приоритеты рассматриваемых вариантов по каждому критерию. Затем каждый столбец этой матрицы умножается на приоритет соответствующего критерия. Последующее суммирование по строкам дает компоненты вектора глобальных приоритетов альтернативных технологий:

Климатические условия: х=0,15·0,6+0,5·0,3+0,2·0,1=0,09+0,15+0,02=0,26

Состав сил и средств: x=0,4·0,6+0,06·0,3+0,05·0,1=0,24+0,018+0,005=0,263

Количество пострадавшего населения: x=0,38·0,6+0,16·0,3+0,44·0,1=0,228+0,048+0,044=0,32

Длительность размещения населения: x=0,05·0,6+0,26·0,3+0,3·0,1=0,03+0,078+0,03=0,138

Вариант А: x=0,1·0,26+0,6·0,263+0,1·0,32+0,06·0,138=0,026+0,1578+0,032+0,008=0,224

Вариант Б: х=0,47·0,26+0,3·0,263+0,6·0,32+0,34·0,138=

=0,122+0,078+0,192+0,046=0,438

Вариант В: х=0,43·0,26+0,1·0,263+0,3·0,32+0,6·0,138=0,111+0,0263+0,096+0,082=0,316

Отсюда следует, что самой эффективной технологией является технология «Варианта Б», так как она имеет наибольшее значение приоритета (x=0,438).

3.2. Парные сравнения для иерархии затрат

Аналогично разделу 3.1 составим матрицы и вычислим приоритеты для иерархии затрат (фиг.2):

Таблица 3.5
Результаты оценки влияния рассматриваемых показателей на затраты технологии развертывания ПВР
Обеспечение развертывания ПВР	Обеспечение размещения населения	Первоочередное жизнеобеспечение населения	Оказание пострадавшим необходимой помощи
Обеспечение размещения населения	1	3	5
Первоочередное жизнеобеспечение населения	1/3	1	3
Оказание пострадавшим необходимой помощи	1/5	1/3	1
Σ1=9, Σ2=4,3, Σ3=1,5	Σобщ=Σ1+Σ2+…Σn	Σобщ=14,8
x n = Σ n Σ о б щ	x1=0,6,	x2=0,3,	x3=0,6

Таблица 3.6
Результаты оценки влияния рассматриваемых свойств на обеспечение размещения населения
Обеспечение размещения населения	Затраты на строительство	Затраты на персонал	Затраты на ТОиР	Затраты на закупку техники и средств
Затраты на строительство	1	3	5	3
Затраты на персонал	1/3	1	1/3	1/3
Затраты на ТОиР	1/5	3	1	1/5
Затраты на закупку техники и средств	1/3	3	5	1
Σ1=1+3+5+3=12, Σ2=0,3+1+0,3+0,3=1,9, Σ3=0,2+3+1+0,2=4,4, Σ4=0,3+3+5+1=9,3
Σобщ=Σ1+Σ2+…+Σn	Σобщ=12+1,9+4,4+9,3=27,6
x n = Σ n Σ о б щ	x 1 = 12 27 , 6 = 0 , 43 , x2=0,4, x3=0,38, x4=0,05

Таблица 3.7
Результаты оценки влияния рассматриваемых свойств на первоочередное жизнеобеспечение населения
Первоочередное жизнеобеспечение населения	Затраты на строительство	Затраты на персонал	Затраты на ТОиР	Затраты на закупку техники и средств
Затраты на строительство	1	1/3	3	1/5
Затраты на персонал	3	1	3	1/3
Затраты на ТОиР	1/3	1/3	1	1/5
Затраты на закупку техники и средств	5	3	5	1
Σ1=4,5, Σ2=7,3, Σ3=1,8, Σ4=14	Σо6щ=27,6 x1=0,16, x2=0,26, x3=0,06, x4=0,5

Таблица 3.8

Результаты оценки влияния рассматриваемых свойств на обеспечение оказания пострадавшим необходимой помощи

Оказание пострадавшим необ
