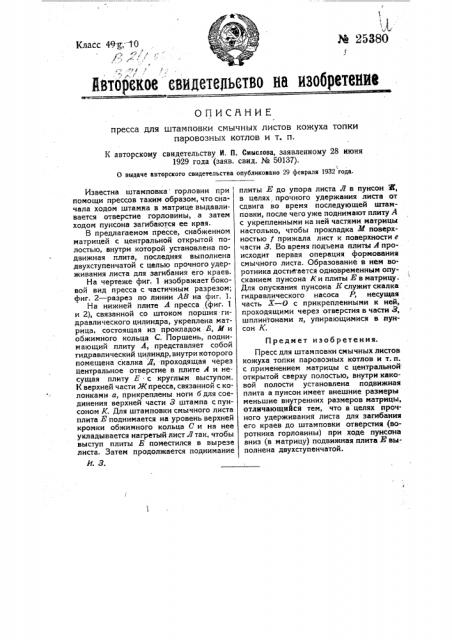

ОПИСп,НИЕ пресса для штамповки смычных листов кожуха топки паровозных котлов и т. и.

К авторскому свидетельству И. П. Смыслова, заявленному 28 июня

1929 года (заяв. свнд. ¹ 50137).

0 выдаче авторского свидетельства опубликовано 29 февраля 1932 года.

Известна штамповка горловин при помощи прессов таким образом, что сначала ходом штамна в матрице выдавливается отверстие горловины, а затем ходом пунсона загибаются ее края.

В предлагаемом прессе, снабженном матрицей с центральной открытой полостью, внутри которой установлена подвижная плита, последняя выполнена двухступенчатой с целью прочного удерживания листа для загибания его краев.

На чертеже фиг. 1 изображает боковой вид пресса с частичным разрезом; фиг. 2 — разрез по линии AB на фиг. 1.

На нижней плите ci пресса (фиг. 1 и 2), связанной со штоком поршня гидравлического цилиндра, укреплена матрица, состоящая из прокладок Б, М и обжимного кольца С. Поршень, поднимающий плиту А, представляет собой гидравлический цилиндр, внутри которого помещена скалка Я, проходящая через центральное отверстие в плите А и несущая плиту Е с круглым выступом.

К верхней части Ж пресса, связанной с колонками а, прикреплены ноги бдля соединения верхней части 3 штампа спунсоном К. Для штамповки смычного листа плита E поднимается на уровень верхней кромки обжимного кольца С и на нее укладывается нагретый лист Л так, чтобы выступ плиты Б поместился в вырезе листа. Затем продолжается поднимание й. 3. плиты E до упора листа Л в пунсон М, в целях прочного удержания листа от сдвига во время последующей штамповки, после чего уже поднимают плиту А с укрепленными на ней частями матрицы настолько, чтобы прокладка М поверхностью f прижала лист к поверхности е части 3. Во время подъема плиты А происходит первая операция формования смычного листа. Образование в ием воротника достигается одновременным опусканием пунсона К и плиты E в матрицу.

Для опускания пунсона К служит скалка гидравлического насоса Р, несущая часть Х вЂ” 0 с прикрепленными к ней, проходящими через отверстия в части З, шплинтонами и, упирающимися в пунсон К.

Предмет изобретения.

Пресс для штамповки смычных листов кожуха топки паровозных котлов и т. и. с применением матрицы с центральной открытой сверху полостью, внутри каковой полости установлена подвижная плита а пунсон имеет внешние размеры меньшие внутренних размеров матрицы, отличающийся тем, что в целях прочного удерживания листа для загибания его краев до штамповки отверстия (воротника горловины) при ходе пунсона вниз (в матрицу) подвижная плита Евыполнена двухступенчатой.
