Устройство отображения стереоскопического изображения и очки для восприятия стереоскопического изображения

Устройство отображения стереоскопического изображения и очки для восприятия стереоскопического изображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству отображения стереоскопического изображения, которое попеременно отображает правое и левое изображения, образующие стереоскопическое изображение, методом временного разделения с использованием линейно-поляризованного света в одном направлении, и к очкам для восприятия стереоскопического изображения с разделением правого и левого полей зрения отображаемого стереоскопического изображения для осуществления стереоскопического просмотра, более точно, к предотвращению перекрестных помех, которые могут возникать при использовании линейно-поляризованного света.

Уровень техники

В зависимости от системы отображения для восприятия стереоскопического изображения правого и левого поля зрения стереоскопического изображения традиционно разделяются путем отображения поверх друг друга правым и левым линейно-поляризованными световыми лучами, ортогональными друг другу, или правым и левым световыми лучами с круговой поляризацией, плоскости которой вращаются в противоположных направлениях, и раздельно просматриваются с использованием поляризационных очков, правая и левая стороны которых ортогональны друг другу, или очков с круговой поляризацией, плоскости которой с правой и левой стороны вращаются в противоположных направлениях. Тем не менее, в последние годы с увеличением скорости записи дисплеев непроекционного типа (в частности, ЖКД (жидкокристаллических дисплеев)) правое и левое изображения, образующие стереоскопическое изображение, попеременно отображаются методом временного разделения даже на экране ЖК-телевизора непроекционного типа и т.п., и предпринимаются попытки разделения правого и левого полей зрения с помощью разделяющих поля зрения очков (например, очков с жидкокристаллическим затвором) для стереоскопического просмотра.

Тем не менее, поскольку в очках с жидкокристаллическим затвором используются две поляризующие пластины поверх друг друга, их недостатком является значительное ослабление пропускаемого света и затемнение полей зрения. Кроме того, в очках с затвором световой луч (поляризованный световой луч), пропускаемый поляризующей пластиной, направляется на их переднюю поверхность в направлении, ортогональном направлению поляризующей пластины на их задней поверхности, когда поля зрения закрыты, чтобы попеременно открывать и закрывать поля зрения. С учетом такой функции затвора время открывания уменьшается наполовину или больше и свет ослабляется. Эта функция затвора прерывает не только стереоскопическое изображение, но также свет окружающей среды. Соответственно, в условиях освещения происходит мерцание, возникающее на промышленной частоте.

В дисплее непроекционного типа сложно одновременно отображать правое и левое изображения (тем не менее, существуют изображения, отображаемые поляризованными световыми лучами в различных направлениях для каждой строки). Соответственно, также предлагалось отображать правое и левое изображения методом временного разделения с использованием линейно-поляризованного света в одном направлении и раздельно просматривать его с использованием очков на стороне восприятия.

Тем не менее, если наблюдатель произвольно наклоняет голову при использовании линейно-поляризованного света сложно избежать перекрестных помех (см., например, патентный документ 1).

Кроме того, люди имеют различную остроту зрения (в диоптриях). Тем не менее, существующие очки для восприятия стереоскопического изображения не имеют корректирующих оптическую силу линз. Соответственно, в этих случаях очки для стереоскопических изображений обычно используют поверх обычных очков.

Перечень ссылок

Патентная литература

Патентный документ 1: выложенная патентная заявка Японии №2002-82307.

Краткое изложение сущности изобретения

Техническая задача

Как описано в предыдущем разделе "Уровень техники", очки для просмотра стереоскопических изображений, отображаемых методом временного разделения на одном экране, имеют следующие два недостатка, как у очков с жидкокристаллическим затвором: а) поле зрения является темным, б) возникает мерцание.

В способе, описанном в патентном документе 1, преодолены упомянутые два недостатка, присущие очкам с жидкокристаллическим затвором, но у него имеется следующий новый недостаток: в) возникают перекрестные помехи.

Это происходит, когда наблюдатель наклоняет голову. В очках с затвором поля зрения полностью экранируются с использованием двух поляризующих пластин, ортогональных друг другу, когда поля зрения закрыты. С другой стороны, согласно способу, описанному в патентном документе 1, поля зрения экранируются, когда они закрыты поляризующей пластиной, которой оснащен телевизор (поскольку в ЖК-телевизоре сам свет дисплея является поляризованным, не требуется, чтобы новая поляризующая пластина находилась на передней поверхности очков, как в патентном документе 1), и поляризующей пластиной в очках. Когда наблюдатель наклоняет голову, нарушается взаимная ортогональность поляризованного света ЖКД и поляризующей пластины в очках. Соответственно, невозможно избежать возникновения перекрестных помех.

Таким образом, в основу изобретения положена техническая задача создания очков для нормального просмотра стереоскопического изображения, отображаемого с временным разделением стереоскопических изображений, в которых одновременно преодолены упомянутые три недостатка. Соответственно, настоящее изобретение направлено на решение этой задачи.

Решение задачи

В изобретении по п.1 формулы изобретения предложено устройство отображения стереоскопического изображения, которое попеременно отображает правое и левое изображения методом временного разделения с использованием поляризованного света в одном направлении, при этом устройство отображения стереоскопического изображения содержит излучатель синхросигнала инфракрасного света для открывания/закрывания полей зрения, дополнительно сконфигурированный на излучение поляризованного инфракрасного света в качестве основы для корректировки наклона с помощью инфракрасного поляризационного светофильтра, установленного на излучателе синхросигнала инфракрасного света для открывания/закрывания полей зрения в качестве основы для корректировки наклона очков для восприятия стереоскопического изображения, или отдельно установленного излучателя поляризованного инфракрасного света для корректировки наклона.

Эта конфигурация позволяет использовать поляризованный инфракрасный свет в качестве основы для корректировки наклона очков для восприятия стереоскопического изображения. Если для просмотра правого и левого изображений используются очки для восприятия стереоскопического изображения с корректировкой наклона с использованием поляризованного инфракрасного света, перекрестные помехи могут предотвращаться, даже когда наблюдатель наклоняет голову.

В изобретении по п.2 предложены очки для восприятия стереоскопического изображения, состоящего из правого и левого изображений, попеременно отображаемых системой с временным разделением с использованием линейно-поляризованного света, амплитуда колебаний которого имеет одно направление, при этом очки для восприятия стереоскопического изображения сконфигурированы таким образом, что поляризующие пластины, проходящие в одном направлении, расположены рядом, соответственно в правом и левом полях зрения очков, а на передней поверхности каждой их поляризующих пластин поверх друг друга установлены открывающая/закрывающая поля зрения жидкокристаллическая ячейка и корректирующая наклон очков жидкокристаллическая ячейка для приема синхросигнала поляризованного инфракрасного света (который не обязательно должен быть поляризован, если он содержит только синхросигнал) от устройства отображения стереоскопического изображения приемником синхросигнала, установленным на оправе очков, для синхронного приведения в действие открывающих/закрывающих поля зрения жидкокристаллических ячеек с использованием синхросигнала во время приведения в действие и регулировки корректирующих наклон жидкокристаллических ячеек, установленных на правом и левом полях зрения очков, с использованием данных детектора угла наклона, установленного на оправе очков, в результате чего экранированное от света состояние во время закрывания полей зрения всегда достигает своего максимума даже при наклоне очков и предотвращаются перекрестные помехи.

Согласно этой конфигурации детектор угла наклона автоматически обнаруживает наклон очков при отображении изображения устройства отображения стереоскопического изображения, а корректирующая наклон жидкокристаллическая ячейка регулирует вращение плоскости поляризации отображаемого изображения в соответствии с обнаруженным значением, в результате чего состояние наклона автоматически корректируется до состояния, сходного с горизонтальным состоянием.

В изобретении по п.3 предложены очки для восприятия стереоскопического изображения, состоящего из правого и левого изображений, попеременно отображаемых системой с временным разделением с использованием с использованием линейно-поляризованного света, амплитуда колебаний которого имеет одно направление, при этом очки для восприятия стереоскопического изображения сконфигурированы таким образом, что поляризующие пластины, проходящие в одном направлении, расположены рядом, соответственно в правом и левом полях зрения очков, а на передней поверхности каждой из поляризующих пластин установлена жидкокристаллическая ячейка для расчета данных, отображающих синхросигнал поляризованного инфракрасного света, излучаемого устройством отображения стереоскопического изображения и принимаемого приемником синхросигнала инфракрасного света, установленным на оправе очков, и данных детектора угла наклона, установленного на оправе очков, подачи напряжения на основании данных, полученных путем расчета, на жидкокристаллические ячейки на передней поверхности очков для синхронного приведения в действие жидкокристаллических ячеек, попеременного открывания и закрывания правого и левого полей зрения стереоскопического изображения для раздельного просмотра стереоскопического изображения, при этом экранированное от света состояние во время закрывания полей зрения всегда достигает своего максимума даже при наклоне очков и предотвращаются перекрестные помехи.

Эта конфигурация является более простой, чем конфигурация очков для восприятия стереоскопического изображения по п.2.

В изобретении по п.4 предложены очки для восприятия стереоскопического изображения, состоящего из правого и левого изображений, попеременно отображаемых системой с временным разделением с использованием с использованием линейно-поляризованного света, амплитуда колебаний которого имеет одно направление, при этом очки для восприятия стереоскопического изображения сконфигурированы таким образом, что поляризующие пластины, проходящие в одном направлении, расположены рядом, соответственно в правом и левом полях зрения очков, а на передние поверхности поляризующих пластин наложено шесть жидкокристаллических ячеек, по три жидкокристаллические ячейки на правую и левую стороны, включающих в каждом случае открывающую/закрывающую поля зрения жидкокристаллическую ячейку, корректирующую наклон влево жидкокристаллическую ячейку и корректирующую наклон вправо жидкокристаллическую ячейку соответственно, для приема синхросигнала, излучаемого излучателем синхросигнала инфракрасного света, установленным на устройстве отображения стереоскопического изображения, приемником синхросигнала инфракрасного света, установленным на оправе очков, для синхронного приведения в действие открывающих/закрывающих поля зрения жидкокристаллических ячеек, попеременного открывания и закрывания правого и левого полей зрения стереоскопического изображения для раздельного просмотра стереоскопического изображения во время приведения в действие и регулировки корректирующих наклон влево жидкокристаллических ячеек или корректирующих наклон вправо жидкокристаллических ячеек, установленных поверх друг друга на правом и левом полях зрения очков, при необходимости с использованием данных детектора угла наклона, установленного на оправе очков, в результате чего экранированное от света состояние во время закрывания полей зрения всегда достигает своего максимума даже при наклоне очков и предотвращаются перекрестные помехи.

Эта конфигурация позволяет в широких пределах увеличить интервал корректировки наклона.

В изобретении по п.5 предложен детектор угла наклона очков для восприятия стереоскопического изображения, содержащий определяющую угол наклона жидкокристаллическую ячейку, инфракрасный поляризационный светофильтр и инфракрасный датчик и сконфигурированный на работу таким образом, чтобы при подаче напряжения на определяющую угол наклона жидкокристаллическую ячейку контрольное напряжение постепенно повышалось, а выходное напряжение инфракрасного датчика быстро снижалось и достигало состояния, не являющегося состоянием выхода, когда направление амплитуды колебаний поляризованного инфракрасного света, плоскость поляризации которого вращает определяющая угол наклона жидкокристаллическая ячейка, становится ортогональным направлению поляризации инфракрасного поляризационного светофильтра, и в этот момент замеряется напряжение, поданное на определяющую угол наклона жидкокристаллическую ячейку, чтобы определить угол наклона.

Эта конфигурация позволяет точно определять угол наклона в широких пределах (при большой величины угле).

В изобретении по п.6 предложен детектор угла наклона для корректировки наклона очков для восприятия стереоскопического изображения, сконфигурированный таким образом, что первая определяющая угол наклона жидкокристаллическая ячейка и вторая определяющая угол наклона жидкокристаллическая ячейка установлены поверх друг друга для расширения рабочего диапазона, инфракрасный поляризационный светофильтр и инфракрасный датчик расположены в указанном порядке позади первой и второй определяющих угол наклона жидкокристаллических ячеек, поляризованный инфракрасный свет, излучаемый поляризованным излучателем синхросигнала инфракрасного света в устройстве отображения стереоскопического изображения, пропускается первой определяющей угол наклона жидкокристаллической ячейкой и второй определяющей угол наклона жидкокристаллическая ячейкой после того, как вращение его плоскости поляризации было отрегулировано, в результате чего при подаче напряжения на электрод первой определяющей угол наклона жидкокристаллической ячейки и на электрод второй определяющей угол наклона жидкокристаллической ячейки после последовательного или параллельного соединения электродов или при последовательной подаче напряжения на электрод первой определяющей угол наклона жидкокристаллической ячейки и на электрод второй определяющей угол наклона жидкокристаллической ячейки поданное напряжение постепенно повышается, выходное напряжение инфракрасного датчика быстро снижается и достигает состояния, не являющегося состоянием выхода, когда направление амплитуды колебаний поляризованного инфракрасного света становится ортогональным направлению поляризации инфракрасного поляризационного светофильтра, и в этот момент замеряется напряжение, поданное на жидкокристаллические ячейки, чтобы определить угол наклона.

Эта конфигурация позволяет дополнительно расширить рабочий диапазон до более широких пределов, чем у детектора угла наклона по п.5.

В изобретении по п.7 предложен детектор угла наклона для корректировки наклона очков для восприятия стереоскопического изображения, содержащий расположенные рядом инфракрасные поляризующие пластины, соответствующие направления поляризации которых наклонены в противоположных направлениях с использованием вертикальной линии в качестве оси симметрии, и инфракрасные датчики, установленные в соответствующих положениях непосредственно позади инфракрасных поляризующих пластин, и сконфигурированный таким образом, что при наклоне очков нарушается симметрия наклонов инфракрасных поляризующих пластин и возникает различие в количестве пропускаемого поляризованного инфракрасного света, излучаемого устройством отображения стереоскопического изображения, которое служит основой для корректировки наклона, и это различие служит электрическим выходом для определения угла наклона с использованием инфракрасного датчика.

Эта конфигурация позволяет реализовать детектор угла наклона в значительно более простой конфигурации.

В изобретении по п.8 предложены очки для восприятия стереоскопического изображения с прорезью для фиксатора корректирующих оптическую силу линз и прижимной пружиной для линз на передней или задней поверхности очков.

Эта конфигурация позволяет создавать очки для восприятия стереоскопического изображения, рассчитанные на остроту зрения каждого наблюдателя, путем замены корректирующих оптическую силу линз.

В изобретении по п.9 предложена корректирующая оптическую силу линза, оба конца которой имеют округлую форму, при этом ее нижний край имеет форму кривой или прямой линии с большей кривизной, чем у окружности на обоих концах.

Эта конфигурация позволяет легко разъемно устанавливать корректирующую оптическую силу линзу и одновременно предотвращать вращение линзы.

Преимущества изобретения

В изобретении по п.1 предложено устройство отображения стереоскопического изображения, предотвращающее перекрестные помехи и имеющее простую конфигурацию, согласно которой в устройстве отображения стереоскопического изображения, попеременно отображающем правое и левое изображения методом временного разделения с использованием поляризованного света в одном направлении, установлен излучатель поляризованного инфракрасного света, или на излучателе синхронизирующего инфракрасного света установлен только инфракрасный поляризационный светофильтр. Преимуществом изобретения является точное определение угла наклона и корректировка наклона электрооптическим путем с использованием поляризованного инфракрасного света в качестве основы для корректировки наклона очков для восприятия стереоскопического изображения.

В изобретении по п.2 предотвращаются перекрестные помехи даже при использовании линейно-поляризованного света в качестве отображаемого света стереоскопического изображения. В очках используется только одна поляризующая пластина. Соответственно, свет почти не ослабляется. Кроме того, поскольку свет окружающей среды является неполяризованным светом, он не влияет на действие очков. За счет этого не снижается освещенность светом окружающей среды и т.п. и исключается необходимость носить и снимать очки при работе во время просмотра стереоскопического изображения. Изобретение также не вызывает мерцания даже в условиях освещения с использованием разрядной лампы, работающей на промышленной частоте.

Кроме того, преимуществом изобретения является обеспечение стабильной работы даже при широком рабочем диапазоне для корректировки наклона, установленном из-за использования отдельной корректирующей наклон жидкокристаллической ячейки.

Эффект изобретения по п.3 аналогичен эффекту изобретения по п.2, при этом в нем уменьшено число используемых компонентов, т.е. жидкокристаллических ячеек. Тем не менее, рабочий диапазон корректировки наклона неизбежно сужается.

В изобретении по п.4 используется корректирующая наклон влево жидкокристаллическая ячейка, когда очки наклонены влево, и корректирующая наклон вправо жидкокристаллическая ячейка, когда очки наклонены вправо, а также в дополнение к упомянутому эффекту по п.2 до широких пределов (90° или более) расширен рабочий диапазон корректировки наклона за счет применения раздельных жидкокристаллических ячеек в зависимости от направления наклона.

В изобретении по п.5 обеспечивается быстрое и точное определение угла наклона даже при сильном наклоне очков. Соответственно, в изобретении стабильно обеспечивается коррекция в широких пределах. Также устраняется необходимость в тонкой регулировке при изготовлении и эксплуатации, как в детекторе угла наклона механического типа без дополнительной вибрации и т.п.

В изобретении по п.6 дополнительно обеспечивается расширение рабочего диапазона определения угла наклона до широких пределов (90° или более) в дополнение к свойствам детектора угла наклона по п.5 за счет подачи управляющего напряжения на первую определяющую угол наклона жидкокристаллическую ячейку и вторую определяющую угол наклона жидкокристаллическую ячейку, которые служат для последовательного или параллельного определения угла наклона после установки жидкокристаллических ячеек поверх друг друга, или за счет последовательной подачи напряжения на электрод первой определяющей угол наклона жидкокристаллической ячейки или электрод второй определяющей угол наклона жидкокристаллической ячейки.

В изобретении по п.7 обеспечивается определение состояния наклона даже при простой конфигурации и полностью предотвращается возникновение перекрестных помех.

В изобретении по п.8 в дополнение к изобретениям по пп.2, 3 и 4 также устраняется необходимость в корректирующих оптическую силу линзах (обычно используемых очках) и очках для восприятия стереоскопического изображения поверх друг друга для пользователей, которым требуется корректирующая оптическую силу линза. В изобретении также обеспечивается выбор оптимальной корректирующей оптическую силу линзы в зависимости от расстояния до наблюдаемого объекта.

В изобретении по п.9 корректирующая оптическую силу линза может легко вставляться в прорезь в фиксаторе корректирующей оптической силу линзы на очках для восприятия стереоскопического изображения за счет того, что оба конца корректирующей оптическую силу линзы имеют округлую форму. За счет округлой формы в сочетании с пружиной, установленной в фиксаторе, предотвращается выпадение линзы из прорези. Кроме того, предотвращается вращение самой линзы за счет выполнения ее нижнего края в виде кривой или прямой линии с большей кривизной, чем кривизна окружности на обоих концах. За счет этого не изменяется астигматическая ось, если применяется астигматическая линза.

Краткое описание чертежей

На фиг.1 показан вид в перспективе стереоскопического телевизора согласно настоящему изобретению,

на фиг.2 показан вид спереди очков для восприятия стереоскопического изображения согласно настоящему изобретению,

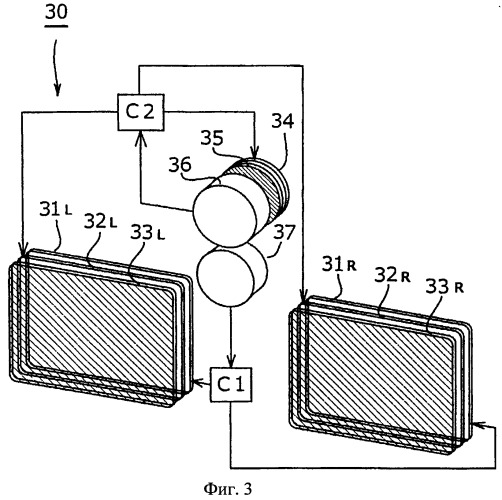

на фиг.3 схематически проиллюстрирована конфигурация очков для восприятия стереоскопического изображения согласно настоящему изобретению,

на фиг.4 схематически проиллюстрировано рабочее состояние очков для восприятия стереоскопического изображения согласно настоящему изобретению,

на фиг.5 схематически проиллюстрирован другой вариант осуществления очков для восприятия стереоскопического изображения согласно настоящему изобретению,

на фиг.6 схематически проиллюстрирован еще один вариант осуществления очков для восприятия стереоскопического изображения согласно настоящему изобретению,

на фиг.7(а) показан вид спереди, иллюстрирующий другой вариант осуществления очков для восприятия стереоскопического изображения согласно настоящему изобретению,

на фиг.7(б) схематически проиллюстрирована конфигурация детектора угла наклона, показанного на фиг.7(а),

на фиг.8 показан вид спереди, иллюстрирующий вариант осуществления очков для восприятия стереоскопического изображения с прикрепленным фиксатором корректирующей оптическую силу линзы.

Описание вариантов осуществления

Замысел настоящего изобретения будет описан со ссылкой на чертежи. На фиг.1 проиллюстрировано устройство отображения стереоскопического изображения. Устройство отображения стереоскопического изображения включает, например, стереоскопический ЖК-телевизор (далее именуемый "стереоскопическим телевизором") и попеременно отображает правое и левое изображения методом временного разделения на дисплее 14. В то же время излучатель 12 синхросигнала поляризованного инфракрасного света, установленный на основном корпусе 11 стереоскопического телевизора 10, имеет инфракрасный поляризационный светофильтр 13, прикрепленный к его поверхности, и генерирует синхросигнал поляризованного инфракрасного света.

На фиг.2 показан вид спереди очков 20 для восприятия стереоскопического изображения в качестве одного из вариантов осуществления очков для восприятия стереоскопического изображения согласно настоящему изобретению. Показано, что правая и левая идентичные поляризующие пластины 23_R и 23_L, направление поляризации которых повернуто на 45° относительно направления поляризации дисплея 14 стереоскопического телевизора 10, расположены рядом, соответственно в правом и левом полях зрения очков.

Кроме того, на передних поверхностях поляризующих пластин 23_R и 23_L поверх друг друга установлены жидкокристаллические ячейки двух типов, т.е. открывающие/закрывающие поля зрения жидкокристаллические ячейки 21_R и 21_L и корректирующие наклон жидкокристаллические ячейки 22_R и 22_L соответственно. На оправе очков установлен приемник 27 синхросигнала инфракрасного света и детектор угла наклона (определяющая угол наклона жидкокристаллическая ячейка 24, инфракрасный поляризационный светофильтр 25 и инфракрасный датчик 26).

На фиг.3 схематически проиллюстрирована конфигурация очков для восприятия стереоскопического изображения, показанных на фиг.2. Показано, что приемник 37 синхросигнала инфракрасного света принимает синхросигнал с использованием поляризованного инфракрасного света (синхросигнал не обязательно должен быть поляризованным), излучаемый посредством инфракрасного поляризационного светофильтра 13 стереоскопического телевизора 10. Принятый синхросигнал передается контроллеру С1, который преобразует его в управляющее напряжение. Управляющее напряжение подается на открывающие/закрывающие поля зрения жидкокристаллические ячейки 31_R и 31_L. Соответственно, поля зрения очков 30 для восприятия стереоскопического изображения открываются и закрываются синхронно с отображаемыми изображениями, которые попеременно отображаются методом временного разделения на дисплее 14 стереоскопического телевизора 10.

Если наблюдатель наклоняет голову, нарушается взаимная ортогональность направления амплитуды колебаний отображаемого изображения, вращение плоскости поляризации которого отрегулировано в расчете на открывание и закрывание полей зрения, и поляризующих пластин 33_R и 33_L, и наступает состояние, в котором возникают перекрестные помехи. Тем не менее, для предотвращения перекрестных помех путем корректировки наклона очков в настоящем изобретении предложена проиллюстрированная на фиг.3 конфигурация детектора угла наклона (включающего определяющую угол наклона жидкокристаллическую ячейку 34, инфракрасный поляризационный светофильтр 35 и инфракрасный датчик 36) с использованием корректирующих наклон жидкокристаллических ячеек 32_R и 32_L. Детектор угла наклона регулирует вращение плоскости поляризации синхросигнала поляризованного инфракрасного света, генерируемого посредством инфракрасного поляризационного светофильтра 13 стереоскопического телевизора 10, с использованием определяющей угол наклона жидкокристаллической ячейки 34 и анализирует синхросигнал с использованием инфракрасного поляризационного светофильтра 35, чтобы определить угол наклона. Если предусмотрена такая функция, контроллер С2 сначала подает напряжение периодически (например, несколько раз в секунду) на определяющую угол наклона жидкокристаллическую ячейку 34. Если поданное напряжение постепенно увеличивается, состояние вращения плоскости поляризации, создаваемое определяющей угол наклона жидкокристаллической ячейкой 34, изменяется, и направление амплитуды колебаний поляризованного инфракрасного света, пропущенного определяющей угол наклона жидкокристаллической ячейкой 34, становится ортогональным направлению поляризации инфракрасного поляризационного фильтра 35. Если возникает ортогональность, выходное напряжение инфракрасного датчика 36 быстро снижается, достигая состояния, не являющегося состоянием выхода, и определяется угол наклона. Для определения угла наклона измеряется напряжение, поданное в этот момент контроллером С2 на определяющую угол наклона жидкокристаллическую ячейку 34.

Контроллер С2 преобразует данные, отображающие определенный угол наклона для корректировки наклона, в управляющее напряжение, которое подается на корректирующие наклон жидкокристаллические ячейки 32_R и 32_L. Если наблюдатель наклоняет голову, во время закрывания полей зрения нарушается ортогональность, и световой луч, который должен блокироваться, немного просачивается через поляризующие пластины 33_R и 33_L, в результате чего возникают перекрестные помехи. Тем не менее, перекрестные помехи, т.е. просачиванием света корректируются согласно настоящему изобретению с помощью корректирующих наклон жидкокристаллических ячеек 32_R и 32_L, в результате чего достигается состояние полной ортогональности поляризующим пластинам 33_R и 33_L. Соответственно, экранированное от света состояние во время закрывания полей зрения постоянно поддерживается на максимальном уровне.

На фиг.4 схематически проиллюстрировано состояние вращения плоскости поляризации очков 30 для восприятия стереоскопического изображения. Если отображаемый свет, излучаемый дисплеем 14 описанного стереоскопического телевизора, проиллюстрированного на фиг.1, является поляризованным светом, колеблющимся, например, в горизонтальном направлении, отображаемый свет падает на правое и левое поля зрения очков, показанных на фиг.4. На открывающую/закрывающую поля зрения жидкокристаллическую ячейку 41_L в левом поле зрения не подается напряжение, поскольку, как показано, переключатель находится в разомкнутом состоянии, в результате чего открывающая/закрывающая поля зрения жидкокристаллическая ячейка 41_L пропускает отображаемый свет, колеблющийся в горизонтальном направлении, после вращения его плоскости поляризации на 90° с целью создания колебания в вертикальном направлении (вверх и вниз). С другой стороны, на открывающую/закрывающую поля зрения жидкокристаллическую ячейку 41_R в правом поле зрения подается напряжение, поскольку, как показано, переключатель находится в замкнутом состоянии, в результате чего открывающая/закрывающая поля зрения жидкокристаллическая ячейка 41_R пропускает отображаемый свет, колеблющийся в горизонтальном направлении. Правый и левый переключатели обычно устанавливаются таким образом, чтобы попеременно автоматически размыкаться и замыкаться синхронно с отображаемым светом в ответ на инфракрасный световой синхросигнал. Соответственно, отображаемый свет, пропускаемый открывающими/закрывающими поля зрения жидкокристаллическими ячейками 41_R или 41_L, всегда взаимно ортогонален в правом и левом полях зрения. (Тем не менее, если правое и левое поля зрения очков для восприятия стереоскопического изображения также переключаются одновременно с переключением правого и левого изображений, попеременно отображаемых методом временного разделения на ЖКД стереоскопического телевизора, правое и левое изображения стереоскопического телевизора могут создавать взаимные помехи. Во избежание помех правое и левое поля зрения очков должны одновременно оставаться закрытыми в течение заданного времени (незначительно превышающего время, в течение которого переключаются правое и левое изображения стереоскопического телевизора) в тот момент, когда переключаются правое и левое изображения стереоскопического телевизора. Соответственно, отображаемый свет не может сразу перейти в ортогональное состояние.) Также предусмотрен способ выключения задней подсветки стереоскопического телевизора при переключении полей зрения очков. Показанная сплошной линией стрелка обозначает направление амплитуды колебаний отображаемого света на ближней стороне каждой из жидкокристаллических ячеек, а показанная пунктирной линией стрелка обозначает направление амплитуды колебаний отображаемый свет на ее дальней стороне.

Правый и левый отображаемый свет, пропущенный описанными выше открывающими/закрывающими поля зрения жидкокристаллическими ячейками 41 соответственно, падает на корректирующие наклон жидкокристаллические ячейки 42 с взаимно ортогональным направлением амплитуды колебаний. Как показано, например, на фиг.4, отображаемый свет падает, находясь в колебательном состоянии в вертикальном (вверх и вниз) направлении в левом поле зрения. В этот момент отображаемый свет падает, находясь в колебательном состоянии в горизонтальном (вправо и влево) направлении в правом поле зрения. Если корректирующей наклон жидкокристаллической ячейкой 42 является, например, твист-нематический жидкий кристалл, а ее рабочий диапазон (угол) составляет 90°, на корректирующую наклон жидкокристаллическую ячейку 42 всегда подается напряжение смещения, в результате чего отображаемый свет переходит в состояние вращения плоскости поляризации на 45°, то есть на половину 90°. Контроллер С2 преобразует данные, отображающие упомянутый определенный угол наклона, в управляющее напряжение, и прибавляет управляющее напряжение к напряжению смещения и вычитает управляющее напряжение из напряжения смещения, чтобы привести в действие корректирующую наклон жидкокристаллическую ячейку 42. Поскольку корректирующие наклон жидкокристаллические ячейки 42_R и 42_L приводятся в действие параллельно (в одном и том же направлении и одновременно с правой и левой сторон), отображаемый свет в правом и левом полях зрения сохраняет взаимную ортогональность даже после прохождения через корректирующие наклон жидкокристаллические ячейки 42. Например, отображаемый свет, пропущенный открывающей/закрывающей левое поле зрения жидкокристаллической ячейкой 41_L, колеблется в вертикальном направлении и направлен в сторону поляризующей пластины 43_L после вращения плоскости поляризации на 45° корректирующей наклон жидкокристаллической ячейкой 42_L (при этом вращение на 45° поддерживается напряжением смещения). Направление поляризации поляризующей пластины 43_L зафиксировано под углом 45° параллельно направлению амплитуды колебаний отображаемого света, пропущенного корректирующей наклон жидкокристаллической ячейкой 42_L. Соответственно, отображаемый свет проходит через поляризующую пластину 43_L и переходит в состояние открытого поля зрения. С другой стороны, направление амплитуды колебаний отображаемого света, пропущенного корректирующей наклон жидкокристаллической ячейкой 42_R в правом поле зрения, ортогонально направлению амплитуды колебаний отображаемого света в левом поле зрения. Соответственно, направление амплитуды колебаний отображаемого света становится ортогональным правой поляризующей пластине 43_R, направление поляризации которой параллельно направлению поляризации левой поляризующей пластины 43_L Таким образом, отображаемый свет не может проходить через поляризующую пластину 43_R и переходить в состояние закрытого поля зрения.

Как описано выше, очки 30 для восприятия стереоскопического изображения, проиллюстрированные на фиг.3, выполняют в настоящем изобретении функцию затвора в отношении отображаемого света стереоскопического изображения стереоскопического телевизора 10, показанного на фиг.1. Тем не менее, общее освещение (свет окружающей среды) представл
