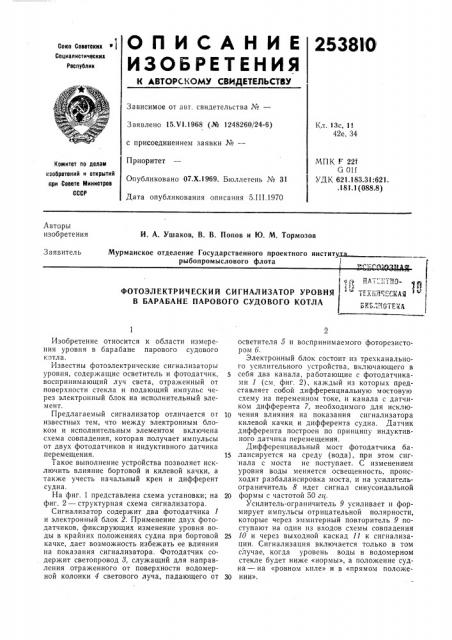

ОПИСАНИЕ

ИЗОБ РЕ Т ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25381 О

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.VI.1968 (№ 1248260/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 07.Х.1969. Бюллетень № 31

Дата опубликования описания 5.III.1970

Кл. 13с, 1

42е, 34

МПК F 22f

G 01f

УД К 621.183.31:621..181.1 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

И, А. Ушаков, В. В. Попов и Ю. М. Тормозов

Мурманское отделение Государственного проектного институ рыбопромыслового флота

Заявитель

ЛАТ 1Т110tl аЧ

"P p,.",,It; -.0II 1I ä

ФОТОЭЛ ЕКТР И ЧЕСКИ и СИ ГНАЛ ИЗАТОР УРОВНЯ

В БАРАБАНЕ ПАРОВОГО СУДОВОГО КОТЛА д г ";1 л 1(11

Изобретение относится к области измерения уровня в барабане парового судового котла.

Известны фотоэлектрические сигнализаторы уровня, содержащие осветитель и фотодатчик, воспринимающий луч света, отраженный от поверхности стекла и подающий импульс через электронный блок на исполнительный элемент.

Предлагаемый сигнализатор отличается ог известных тем, что между электронным блоком и исполнительным элементом включена схема совпадения, которая получает импульсы от двух фотодатчиков и индуктивного датчика перемещения.

Такое выполнение устройства позволяет исключить влияние бортовой и килевой качки, а также учесть начальный крен и дифферент судна.

На фиг. 1 представлена схема установки; на фиг. 2 — структурная схема сигнализатора.

Сигнализатор содержит два фотодатчика 1 и электронный блок 2. Применение двух фотодатчиков, фиксирующих изменение уровня воды в крайних положениях судна при бортовой качке, дает возможность избежать ее влияния на показания сигнализатора. Фотодатчик содержит светопровод 8, служащий для направления отраженного от поверхности водомерной колонки 4 светового луча, падающего от осветителя 5 и воспринимаемого фоторезистором 6.

Электронный блок состоит из трехканального усилительного устройства, включающего в себя два канала, работающие с фотодатчиками 1 (см фиг. 2), каждый из которых представляет собой дифференциальную мостовую схему на переменном токе, и канала с датчиком дифферента 7, необходимого для исклю10 чения влияния на показания сигнализатора килевой качки и дифферента судна. Датчик дифферента построен по принципу индуктивного датчика перемещения.

Дифференциальный мост фотодатчика ба15 лансируется на среду (вода), при этом сигнала с моста не поступает. С изменением уровня воды меняется освещенность, происходит разбалансировка моста, и на усилительограничитель 8 идет сигнал синусоидальной

20 формы с частотой 50 гп.

Усилитель-ограничитель 9 усиливает и формирует импульсы отрицательной полярности, которые через эммитерный повторитель 9 поступают на один из входов схемы совпадения

25 10 и через выходной каскад 11 к сигнализации. Сигнализация включается только в том случае, когда уровень воды в водомерном стекле будет ниже «нормы», а положение судна — на «ровном киле» и в «прямом положе30 нии>>.

253810

Предмет изобретения иг ! канаЛ uz.2

Составитель Е. Васютович

Техред Л. Я. Левина Корректор Г. С. Мухина

Редактор В. Фельдман

Заказ 394/6 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д 4/5

Типография, пр. Сапунова, 2

Фотоэлектрический сигнализатор уровня в барабане парового судового котла, содержащий осветитель и фотодатчик, воспринимающий луч света, отраженный от поверхности стекла и подающий импульс через электронный блок на исполнительный элемент, отлиЯе ф чтошийся тем, что, с целью исключения влияния бортовой и килевой качки, а также учета начального крена и дифферента судна, между электронным блоком и исполнительным эле5 ментом включена схема совпадения, которая получает импульсы от двух фотодатчиков и индуктивного датчика перемещения.
