Реферат

Изобретение относится к первичному измерительному преобразователю вибрационного типа для измерения ведомой, текучей среды, в частности газа, жидкости, порошка или другого текучего вещества, в частности, для измерения плотности и/или скорости массового расхода, в частности, также суммированного в интервале времени общего массового расхода, среды, текущей в трубопроводе, по меньшей частично, со скоростью массового расхода более 1000 т/час, в частности более 1500 т/час. Также изобретение относится к встроенному измерительному прибору с таким первичным измерительным преобразователем.

В измерительной технике при технологическом процессе и автоматизировании для измерения физических параметров, как, например, массовый расход, плотность и/или вязкость текущих в трубопроводах сред, примерно водных жидкостей, газа, смеси жидкость-газ, пар, нефть, паста, шлам или другое способное течь вещество, часто применяются такие встроенные измерительные приборы, которые с помощью первичного измерительного преобразователя вибрационного типа, через который пропускается среда, и присоединенной рабочей и измерительной схемы в среде вызываются силы реакции, как, например, корреспондирующие с массовым расходом силы Кориолиса, корреспондирующие с плотностью среды силы инерции и/или корреспондирующие с вязкостью среды силы трения и т.д. и от которых отводится сигнал измерения, представляющий соответствующий массовый расход, соответствующую вязкость и/или соответствующую плотность среды. Подобные, в частности, образованные в виде расходомеров с использованием эффекта Кориолиса первичные измерительные преобразователи подробно и детально описаны, например, в ЕР-А 1001254, ЕР-А 553939, US-A 4793191, US-A 2002/0157479, US-A 2006/0150750, US-A 2007/0151368, US-A 5370002, US-A 5796011, US-B 6308580, US-B 6415668, US-B 6711958, US-B 6920798, US-B 7134347, US-B 7392709 или WO-A 03/027616.

Каждый из первичных измерительных преобразователей имеет корпус чувствительного датчика, у которого первый конец корпуса со стороны впуска, по меньшей мере, по частям образован с помощью первого делителя потока, имеющего точно два соответственно отстоящих друг от друга в форме круглого цилиндра или конуса отверстия для потока, второй конец корпуса со стороны выпуска, по меньшей мере, по частям образован с помощью второго делителя потока, имеющего точно два отстоящих друг от друга отверстия для потока. В некоторых представленных в US-A 579611, US-B 7350421 или US-A 2007/0151368 первичных измерительных преобразователях корпус чувствительного датчика включает скорее толстостенный имеющий форму круглого цилиндра трубчатый сегмент, который образует, по меньшей мере, одну среднюю секцию корпуса чувствительного элемента.

Для пропуска, по меньшей мере, периодически текущей, при необходимости экстремально горячей среды первичные измерительные преобразователи включают далее соответственно точно две аэрогидродинамически параллельно включенные измерительные трубы из металла, в частности стали или титана, которые расположены внутри корпуса чувствительного датчика и закреплены в нем с возможностью колебаться с помощью названного выше делителя потока. Первая из, по меньшей мере, идентичных по конструкции и проходящих параллельно друг другу измерительная труба с первым концом измерительной трубы со стороны впуска впадает в первое отверстие для потока первого со стороны впуска делителя потока и со вторым концом измерительной трубы со стороны выпуска впадает в первое отверстие для потока второго делителя потока со стороны выпуска и вторая из измерительных труб с первым концом измерительной трубы со стороны впуска впадает во второе отверстие для потока первого делителя потока и со вторым концом измерительной трубы со стороны выпуска впадает во второе отверстие для потока второго делителя потока. Каждый из делителей потока имеет соответственно далее соответственно фланец с уплотнительной поверхностью для герметичного присоединения первичного измерительного преобразователя к трубчатому сегменту трубопровода, служащему подводу среды соответственно отвода среды от первичного измерительного преобразователя.

Измерительные трубы приводятся в действие для создания названных выше сил реакции системой возбуждения, служащей созданию соответственно поддержанию механических колебаний, в частности изгибных колебаний, измерительных труб в так называемой движущей или полезной моде, принуждая их колебаться при работе. Колебания в полезной моде, преимущественно, в частности, при применении первичного измерительного преобразователя в качестве расходомера, использующего эффект Кориолиса, и/или плотномера, по меньшей мере, по частям образованы в виде латеральных изгибных колебаний и в случае протекающей через измерительные трубы среды вследствие индуцированных в ней сил Кориолиса на них накладываются дополнительные с равной частотой колебания в так называемой моде Кориолиса. Сообразно с этим здесь электродинамическая система возбуждения образована таким образом, что при этом обе измерительные трубы могут возбуждаться в полезной моде, по меньшей мере, по долям, в частности, также преобладающим образом, дифференциально в противофазных изгибных колебаниях - т.е. с помощью введения действующих одновременно вдоль общей линии действия, однако, в противоположном направлении, сил возбуждения.

Для регистрации вибрации, в частности, изгибных колебаний, возбужденных системой возбуждения, измерительных труб и для создания сигналов измерения колебаний, представляющих вибрацию, первичные измерительные преобразователи имеют дальше, по меньшей мере, точно также электродинамическую систему датчиков, соответственно реагирующую на относительные движения измерительных труб. Типично система датчиков образована с помощью датчика колебаний, регистрирующего колебания со стороны впуска измерительных труб дифференциально - т.е. только относительные смещения измерительных труб, а также датчика колебания, регистрирующего колебания со стороны выпуска измерительных труб. Каждый из обычно идентичных друг другу по конструкции датчиков колебаний образован с помощью постоянного закрепленного на первой измерительной трубе постоянного магнита и находящейся в зоне действия его магнитного поля цилиндрической катушки, закрепленной на второй измерительной трубе.

При работе описанная выше, образованная с помощью двух измерительных труб система труб возбуждается с помощью электромеханической системы возбуждения с образованием механических колебаний, по меньшей мере, периодически в полезной моде на, по меньшей мере, доминирующей полезной частоте колебаний. В качестве частоты колебаний для колебаний в полезной моде выбирается обычно естественная мгновенная резонансная частота системы труб, которая опять же в основном зависит как от размера, формы и материала измерительных труб, так и от мгновенной плотности среды; при необходимости это полезная частота колебаний может зависеть значительно также от мгновенной вязкости среды. Вследствие колеблющейся плотности подлежащей измерению среды и/или вследствие предпринятой при работе смены среды полезная частота колебаний при работе первичного измерительного преобразователя естественно изменяется, по меньшей мере, внутри калиброванной и в этом отношении заданной полезной полосы частот, которая соответственно имеет заданную нижнюю и заданную верхнюю предельную частоту.

Для определения свободной длины колебаний измерительных труб и одновременно с этим для юстирования полосы полезной частоты первичные измерительные преобразователи описанного выше вида далее включают чаще всего, по меньшей мере, элемент связи со стороны впуска для образования узлов колебаний со стороны впуска для противофазной вибрации, в частности, изгибных колебаний обеих измерительных труб, который зафиксирован на обеих измерительных трубах на расстоянии от обоих делителей потока, а также, по меньшей мере, один элемент связи со стороны выпуска для образования узлов колебаний со стороны выпуска для противофазной вибрации, в частности изгибных колебаний, измерительных труб, который также зафиксирован на обеих измерительных трубах на расстоянии как от обоих делителей потока, так и от элемента связи со стороны впуска. В случае изогнутых измерительных труб соответствует при этом длина участка упругой линии при изгибе соответствующей измерительной трубы, проходящего между элементами связи со стороны впуска и со стороны выпуска, таким образом, виртуальной линии центров указанной измерительной трубы, соединяющей центры тяжести поверхностей всех поверхностей поперечного сечения соответствующей измерительной трубы, свободной длины колебаний измерительных труб. С помощью элементов связи, в этом отношении относящихся к системе труб в целом, может оказываться влияние на качество колебаний системы труб как и на чувствительность первичного измерительного преобразователя таким образом, что для минимально необходимой чувствительности первичного измерительного преобразователя должна быть подготовлена, по меньшей мере, минимальная свободная длина колебаний.

Развитие в области первичных измерительных преобразователей вибрационного типа достигло такого состояния, при котором современные первичные измерительные преобразователи описанного вида практически удовлетворяют самым высоким требованиям широкого спектра техники измерения расхода в части точности и воспроизводимости результатов измерений. Так, такие первичные измерительные преобразователи на практике применяются для скоростей массового расхода нескольких немногих г/час (грамм в час) до нескольких т/мин (тонн в минуту) при давлении от до 100 бар для жидкостей или даже свыше 300 бар для газов. При этом достигнутая точность измерений лежит обычно на уровне 99,9% фактической величины или ошибка измерения составляет около 0,1%, причем нижняя граница гарантированного диапазона измерения может лежать вполне на уровне примерно 1% величины диапазона измерения. Благодаря большой ширине полосы своих возможностей применения промышленно пригодные первичные измерительные преобразователи вибрационного типа с номинальным условным проходом (соответствует калибру трубопровода, присоединяющемуся к первичному измерительному преобразователю соответственно калибру первичного измерительного преобразователя замеренном на присоединительном фланце), который лежит в диапазоне для условного прохода между 1 и 250 мм и специфицированы при максимальной скорости массового расхода 1000 т/час соответственно на падение напора меньше чем 3 бар. Калибр измерительных труб лежит при этом примерно в диапазоне между 80 и 100 мм.

Хотя между тем предлагаются первичные измерительные преобразователи для применения в трубопроводах с очень высокими скоростями массового расхода и при этом соответственно очень большим калибром далеко за 100 мм, как и прежде имеется повышенный интерес при этом в применении первичных измерительных преобразователей с высокой точностью и низким падением давления также для трубопроводов большого калибра, примерно 300 м или больше, при скоростях массового расхода от 1500 т/час или больше, где-то для применения в нефтехимической промышленности или в области транспорта и оборота нефти, природного газа, топлива и т.д. Это ведет при соответственно масштабном увеличении известных из уровня техники и уже приемлемых концепциях первичных измерительных преобразователей, в частности ЕР-А 1001254, ЕР-А 553939, US-A 4793191, US-A 2002/0157479, US-A 2007/0151368, US-A 5370002, US-A 5796011, US-B 6308580, US-B 6711958, US-B 7134347, US-B 7350421 или WO-A 031027616 к тому, что, в частности, геометрические размеры, которые должны обеспечить желаемые колебательные свойства, требуемую способность к нагрузке, а также максимально допустимое падение давления, в частности длину встраивания, соответствующую расстоянию между уплотнительными поверхностями обоих фланцев, и в случае изогнутых измерительных труб максимальное боковое расширение первичного измерительного преобразователя приняло бы чрезмерно высокие размеры. При этом, соответственно, увеличивается обязательно также порожняя масса первичного измерительного преобразователя, причем традиционные первичные измерительные преобразователи с большим условным проходом уже реализуются с порожней массой примерно 400 кг. Исследования, которые проводились для первичных измерительных преобразователей с двумя изогнутыми измерительными трубами, где-то согласно US-B 7350421 или US-A 5796011 относительно их масштабной адаптации к еще большим условным проходам, показали, что для номинальных условных проходов больше чем 300 мм порожняя масса в масштабе увеличенного традиционного первичного измерительного преобразователя лежала бы далеко за 500 кг соответственно с длиной встраивания больше чем 3000 мм и максимальным боковым расширением больше чем 1000 мм. В этом отношении можно установить, что пригодные для промышленности, серийно изготовляемые первичные измерительные преобразователи существующих концепции и материалов с номинальным условным проходом далеко свыше 300 мм не могут быть предоставлены в распоряжение как из соображений технической возможности реализации, так и по причине экономических соображений в обозримое время.

Исходя от приведенного выше уровня техники задача изобретения заключается в предложении первичного измерительного преобразователя более высокой чувствительности и более лучшей добротностью колебаний, который при высоких скоростях массового расхода больше чем 1000 т/час вызывает небольшое падение давления по возможности меньше чем 3 бар и также при большом номинальном условном проходе имеет по возможности компактную конструкцию и, наконец, пригоден для применения с экстремально горячими соответственно экстремально холодными средами и/или со значительно колеблющейся температурой среды.

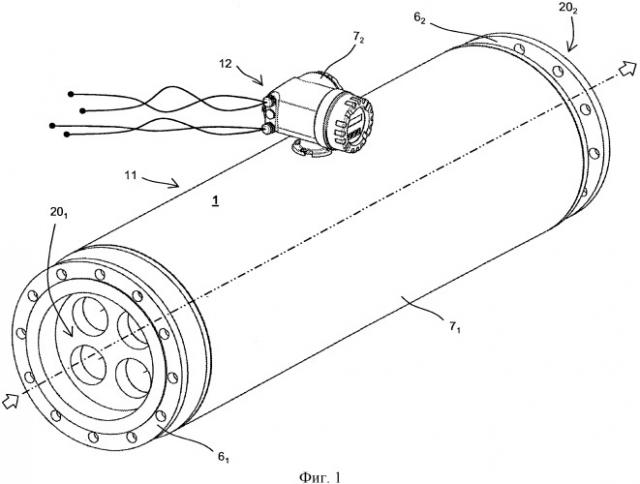

Поставленная задача решена посредством изобретения, в котором в первичном измерительном преобразователе вибрационного типа для регистрации, по меньшей мере, одной физической измеряемой величины текущей в трубопроводе текучей среды, например газа, жидкости, порошка или другого текучего вещества, и/или для формирования сил Кориолиса, служащих для регистрации скорости массового расхода ведомой в трубопроводе способной к течению среды, в частности газа, жидкости, порошка или другого текучего вещества. Первичный измерительный преобразователь согласно изобретению включает, например, в основном имеющий форму трубы и/или снаружи форму круглого цилиндра корпус чувствительного датчика, у которого первый конец корпуса со стороны впуска образован с помощью первого делителя потока со стороны впуска, имеющего точно четыре соответственно отстоящих друг от друга, например, в форме круглого цилиндра, конуса или конусообразных отверстий для потока и второй конец корпуса со стороны выпуска образован с помощью второго делителя потока со стороны выпуска, имеющего точно четыре соответственно отстоящих друг от друга, например, в форме круглого цилиндра, конуса или конусообразных отверстий для потока. Далее к этому первичный измерительный преобразователь включает систему труб с точно четырьмя при образовании аэрогидродинамически параллельно включенных ниток потока, присоединенными, например, к идентичным по конструкции делителям потока, в частности, только с помощью указанных делителей потока с возможностью колебания закрепленными в корпусе чувствительного датчика и/или идентичными по конструкции и/или друг к другу попарно параллельными, изогнутыми, например, по меньшей мере, участками в форме V или, по меньшей мере, участками в форме дуги круга измерительными трубами для ведения протекающей среды. Из четырех, например, идентичных по конструкции как в части геометрии, так и в части материала измерительных труб впадают первая измерительная труба одним концом измерительной трубы со стороны впуска в первое отверстие для потока первого делителя потока и вторым концом измерительной трубы со стороны выпуска в первое отверстие для потока второго делителя потока, вторая измерительная труба, по меньшей мере, участками параллельная первой измерительной трубе, с первым концом измерительной трубы со стороны впуска во второе отверстие для потока первого делителя потока и со вторым концом измерительной трубы со стороны выпуска во второе отверстие для потока второго делителя потока, третья измерительная труба с первым концом измерительной трубы со стороны впуска в третье отверстие для потока первого делителя потока и со вторым концом измерительной трубы со стороны выпуска в третье отверстие для потока второго делителя потока, а также параллельная, по меньшей мере, участками третьей трубе четвертая измерительная труба с первым концом измерительной трубы со стороны впуска в четвертое отверстие для потока первого делителя потока и со вторым концом измерительной трубы в четвертое отверстие для потока второго делителя потока. Далее включает первичный измерительный преобразователь электромеханическую систему возбуждения, например, образованную с помощью электродинамических возбудителей колебаний, для формирования или поддержания механических колебаний, в частности изгибных колебаний, четырех измерительных труб. В предложенном в соответствие изобретением первичном измерительном преобразователе измерительные трубы образованы так и расположены в первичном измерительном преобразователе так, что система труб имеет лежащую между первой виртуальной плоскостью продольного сечения и второй виртуальной плоскостью продольного сечения первичного измерительного преобразователя, соответственно параллельную к первой виртуальной плоскости продольного сечения первичного измерительного преобразователя и ко второй виртуальной плоскости продольного сечения первичного измерительного преобразователя первую виртуальную плоскость продольного сечения, относительно которой система труб зеркально-симметрична, и что система труб имеет вторую виртуальную плоскость продольного сечения перпендикулярную к ее первой виртуальной плоскости продольного сечения, относительно которой система труб точно также зеркально-симметрична.

По первому варианту исполнения изобретения предусмотрено, что оба делителя потока к тому же так образованы и расположены в первичном измерительном преобразователе, что первая виртуальная соединительная ось первичного измерительного преобразователя, воображаемо соединяющая первое отверстие для потока первого делителя потока с первым отверстием для потока второго делителя потока, проходит параллельно ко второй виртуальной соединительной оси первичного измерительного преобразователя, воображаемо соединяющей второе отверстие для потока первого делителя потока со вторым отверстием для потока второго делителя потока, что третья виртуальная соединительная ось первичного измерительного преобразователя, воображаемо соединяющая третье отверстие для потока первого делителя потока с третьим отверстием для потока второго делителя потока, проходит параллельно к четвертой виртуальной соединительной оси первичного измерительного преобразователя, воображаемо соединяющей четвертое отверстие для потока первого делителя потока с четвертым отверстием для потока второго делителя потока. В этом исполнении изобретения в качестве усовершенствования дальше предусмотрено, что первая виртуальная плоскость продольного сечения первичного измерительного преобразователя, внутри которой проходят первая виртуальная соединительная ось и вторая виртуальная ось параллельные, например, к оси основного потока первичного измерительного преобразователя, находящейся в створе с трубопроводом, параллельна ко второй виртуальной плоскости продольного сечения первичного измерительного преобразователя, внутри которой проходят третья виртуальная соединительная ось и четвертая виртуальная соединительная ось, например, таким образом, что первая виртуальная плоскость продольного сечения системы труб лежит между первой и второй виртуальной плоскостью продольного сечения первичного измерительного преобразователя и/или параллельна к первой и второй виртуальной плоскости первичного измерительного преобразователя.

По второму варианту исполнения изобретения предусмотрено, что оба делителя потока образованы так и расположены в первичном измерительном преобразователе так, что третья виртуальная плоскость продольного сечения первичного измерительного преобразователя, внутри которой проходят первая виртуальная соединительная ось и третья виртуальная соединительная ось, параллельна к четвертой виртуальной плоскости продольного сечения первичного измерительного преобразователя, внутри которой проходят вторая виртуальная соединительная ось и четвертая виртуальная соединительная ось. В этом варианте исполнения в качестве дальнейшего развития далее предусмотрено, что вторая виртуальная плоскость продольного сечения системы труб проходит между третьей виртуальной плоскостью продольного сечения первичного измерительного преобразователя и четвертой виртуальной плоскостью продольного сечения первичного измерительного преобразователя, например, таким образом, что вторая виртуальная плоскость продольного сечения системы труб параллельная к третьей виртуальной плоскости продольного сечения первичного измерительного преобразователя и параллельна к четвертой виртуальной плоскости продольного сечения первичного измерительного преобразователя.

По третьему варианту исполнения изобретения предусмотрено, что четыре отверстия для потока первого делителя потока расположены так, что виртуальные центры тяжести поверхности, относящиеся к, в частности, круговой формы поверхностям поперечного сечения отверстий для потока первого делителя потока, образуют угловые точки виртуального прямоугольника или виртуального квадрата, причем указанные поверхности поперечного сечения лежат в общей виртуальной плоскости поперечного сечения первого делителя потока, перпендикулярной, например, к первой виртуальной плоскости продольного сечения первичного измерительного преобразователя соответственно ко второй виртуальной плоскости продольного сечения первичного измерительного преобразователя.

По четвертому варианту исполнения изобретения предусмотрено, что четыре отверстия для потока второго делителя потока расположены так, что виртуальные центры тяжести поверхности, относящиеся к, в частности, круговой формы поверхностям поперечного сечения отверстий для потока второго делителя потока, образуют угловые точки виртуального прямоугольника или виртуального квадрата, причем указанные поверхности поперечного сечения лежат в общей виртуальной плоскости поперечного сечения второго делителя потока, перпендикулярной, например, к первой виртуальной плоскости продольного сечения первичного измерительного преобразователя соответственно ко второй виртуальной плоскости продольного сечения первичного измерительного преобразователя.

По пятому варианту исполнения изобретения предусмотрено, что каждая из четырех, в частности, одинакового калибра и/или одинаковой длины измерительных труб имеет калибр, который составляет больше чем 40 мм, в частности больше чем 60 мм. В этом варианте исполнения изобретения в качестве дальнейшего развития дальше предусмотрено, что измерительные трубы так изогнуты и так расположены, что отношение калибра к высоте системы труб, определенное отношением калибра первой измерительной трубы к максимальному боковому расширению системы труб, замеренному от наивысшей точки первой измерительной трубы до наивысшей точки третьей измерительной трубы составляет больше чем 0,1, в частности больше чем 0,2 и/или меньше чем 0,35.

По шестому варианту исполнения изобретения предусмотрено, что первый делитель потока имеет, в частности, имеющий массу больше чем 50 кг фланец для присоединения первичного измерительного преобразователя к трубчатой секции трубопровода, служащему подводу среды к первичному измерительному преобразователю, и второй делитель потока имеет, в частности, имеющий массу больше чем 50 кг фланец для присоединения первичного измерительного преобразователя к трубчатой секции трубопровода, служащему отводу среды от первичного измерительного преобразователя. В этот варианте исполнения изобретения в качестве развития каждый из фланцев имеет соответственно уплотнительную поверхность для герметичного соединения первичного измерительного преобразователя с соответственно корреспондирующей трубчатой секции трубопровода, причем расстояние между уплотнительными поверхностями обоих фланцев, составляющее, в частности, больше чем 1000 мм и/или составляющее меньше чем 3000 мм, определяет длину встраивания первичного измерительного преобразователя. В частности, первичный измерительный преобразователь дальше образован так, что при этом длина измерительной трубы первой измерительной трубы, соответствующая длине участка упругой линии при изгибе первой измерительной трубы, проходящего между первым отверстием для потока первого делителя потока и первым отверстием для потока второго делителя потока, выбрана так, что отношение длины измерительной трубы к длине встраивания первичного измерительного преобразователя, определенное отношением длины измерительной трубы первой измерительной трубы к длине встраивания первичного измерительного преобразователя составляет больше чем 0,7, в частности больше чем 0,8 и/или меньше чем 0,95 и/или, что отношение калибра к длине встраивания первичного измерительного преобразователя, определенное отношением калибра первой измерительной трубы к длине встраивания первичного измерительного преобразователя, составляет больше чем 0,02, в частности больше чем 0,05 и/или меньше чем 0,09. В качестве альтернативы или в дополнение к этому первичный измерительный преобразователь образован так, что отношение условного прохода к длине встраивания первичного измерительного преобразователя, определенное отношением номинального условного прохода первичного измерительного преобразователя к длине встраивания первичного измерительного преобразователя, меньше чем 0,3, в частности меньше чем 0,2 и/или больше чем 0,1, причем номинальный условный проход соответствует калибру трубопровода, ход которого должен устанавливаться первичный измерительный преобразователь.

По седьмому варианту исполнения изобретения предусмотрено, что длина измерительной трубы первой измерительной трубы, соответствующая длине участка упругой линии при изгибе первой измерительной трубы, проходящего между первым отверстием для потока первого делителя потока и вторым отверстием для потока второго делителя потока, составляет больше чем 1000 мм, в частности больше чем 1200 мм и/или меньше чем 2000 мм.

По восьмому варианту исполнения изобретения предусмотрено, что каждая из четырех, в частности одинакового калибра, измерительных труб расположена так, что наименьшее боковое расстояние каждой из четырех, в частности, одинаковой длины измерительных труб от боковой стенки корпуса чувствительного датчика соответственно составляет больше нуля, в частности больше чем 3 мм и/или больше, чем удвоенная величина соответствующей толщины стенки трубы; и/или, что наименьшее боковое расстояние между двумя соседними измерительными трубами составляет соответственно больше чем 3 мм и/или больше, чем сумма их соответствующих толщин стенок трубы.

По девятому варианту исполнения изобретения предусмотрено, что каждое из отверстий для потока расположено так, что наименьшее боковое расстояние каждого из отверстий для потока от стенки корпуса чувствительного датчика составляет соответственно больше нуля, в частности больше чем 3 мм и/или больше, чем удвоенная величина наименьшей толщины стенки измерительной трубы, и/или, что наименьшее боковое расстояние между отверстиями для потока составляет больше чем 3 мм и/или больше, чем удвоенная величина наименьшей толщины стенки измерительных труб.

По десятому варианту исполнения изобретения предусмотрено, что система возбуждения образована таким способом, что с ней первая измерительная труба и вторая измерительная труба при работе могут возбуждаться с образованием противофазных изгибных колебаний и третья измерительная труба и четвертая измерительная труба при работе могут возбуждаться с образованием противофазных изгибных колебаний.

По одиннадцатому варианту исполнения изобретения предусмотрено, что отношение порожней массы всего первичного измерительного преобразователя к порожней массе первой измерительной трубы больше чем 10, в частности больше чем 15 и меньше чем 25.

По двенадцатому варианту исполнения изобретения предусмотрено, что порожняя масса M₁₈ первой измерительной трубы, в частности каждой из измерительных труб, больше чем 20 кг, в частности больше чем 30 кг и/или меньше чем 50 кг.

По тринадцатому варианту исполнения изобретения предусмотрено, что порожняя масса первичного измерительного преобразователя больше чем 200 кг, в частности больше 300 кг.

По четырнадцатому варианту исполнения изобретения предусмотрено, что номинальный условный проход первичного измерительного преобразователя, который соответствует калибру трубопровода, в ход которого должен устанавливаться первичный измерительный преобразователь, составляет больше чем 50 мм, в частности больше чем 100 мм. Предпочтительным способом первичный измерительный преобразователь дальше образован так, что отношение массы к условному проходу первичного измерительного преобразователя, определенное отношением порожней массы первичного измерительного преобразователя к номинальному условному проходу первичного измерительного преобразователя меньше чем 2 кг/мм, в частности меньше чем 1 кг/мм и/или больше чем 0,5 кг/мм.

По пятнадцатому варианту исполнения изобретения предусмотрено, что первая и вторая измерительные трубы, по меньшей мере в части материала, из которого соответственно состоят их стенки, и/или в части их геометрических размеров, в частности длины измерительной трубы, толщины стенки трубы, наружного диаметра трубы и/или калибра, идентичны по конструкции.

По шестнадцатому варианту исполнения изобретения предусмотрено, что третья и четвертая измерительные трубы, по меньшей мере в части материала, из которого соответственно состоят их стенки трубы, и/или в части их геометрических размеров, в частности длина измерительной трубы, толщины стенки трубы, наружного диаметра трубы и/или калибра, идентичны по конструкции.

По семнадцатому варианту исполнения изобретения предусмотрено, что четыре измерительные трубы в части материала, из которого соответственно состоят их стенки трубы, и/или в части их геометрических размеров, в частности длина измерительной трубы, толщины стенки трубы, наружного диаметра трубы и/или калибра, идентичны по конструкции. Но может быть также преимуществом, если в качестве альтернативы этому, как третья измерительная труба, так и четвертая измерительная труба в части их соответствующих геометрических размеров трубы, в частности длины измерительной трубы, толщины стенки трубы, наружного диаметра трубы и/или калибра, отличны от первой измерительной трубы и от второй измерительной трубы.

По восемнадцатому варианту исполнения изобретения предусмотрено, что материал, из которого состоят, по меньшей мере, по частям стенки четырех измерительных труб, представлен титаном и/или цирконием, и/или дуплексной сталью, и/или супердуплексной сталью.

По девятнадцатому варианту исполнения изобретения предусмотрено, что корпус чувствительного датчика, делители потока и стенки измерительных труб состоят соответственно, например, из нержавеющей стали.

По двадцатому варианту исполнения изобретения предусмотрено, что минимальные резонансные частоты изгибных колебаний, по меньшей мере, первой и второй измерительных труб в основном равны, и минимальные резонансные частоты изгибных колебаний, по меньшей мере, третьей и четвертой измерительной трубы в основном равны. При этом минимальные резонансные частоты изгибных колебаний всех четырех измерительных труб могут быть сохранены в основном равными, но также и равными только попарно.

По двадцать первому варианту исполнения изобретения предусмотрено, что система возбуждения образована с помощью первого возбудителя колебаний, дифференциально возбуждающего, в частности электродинамические и/или колебания первой измерительной трубы относительно второй измерительной трубы. В частности, система возбуждения образована с помощью второго возбудителя колебаний, дифференциально возбуждающего, например электродинамические и/или колебания третьей измерительной трубы относительно четвертой измерительной трубы. При этом дальше предусмотрено, что первый и второй возбудители колебаний электрически включены последовательно таким образом, что общий сигнал возбуждения возбуждает общие колебания первой и третьей измерительных труб относительно второй и четвертой измерительных труб. Возбудители колебаний системы возбуждения могут быть образованы, например, с помощью закрепленного на первой измерительной трубе постоянного магнита и находящейся в зоне действия его магнитного поля цилиндрической катушки, закрепленной на второй измерительной трубе, и причем второй возбудитель колебаний образован с помощью постоянного магнита, закрепленного на третьей измерительной трубе и находящейся в зоне действия его магнитного поля цилиндрической катушки, закрепленной на четвертой измерительной трубе.

По двадцать второму варианту исполнения изобретения предусмотрено, что центральная секция корпуса чувствительного датчика образована с помощью прямой, например, имеющей форму круглого цилиндра трубы.

По двадцать третьему варианту исполнения изобретения предусмотрено, что корпус чувствительного датчика образован в основном в форме, например, круглого цилиндра. При этом дальше предусмотрено, что корпус чувствительного датчика имеет наибольший внутренний диаметр корпуса, который больше чем 150 мм, в частности больше чем 250 мм, в частности, таким образом, что отношение внутреннего диаметра корпуса к внутреннему диаметру измерительной трубы первичного измерительного преобразователя, определенное отношением наибольшего внутреннего диаметра корпуса к калибру первой измерительной трубы, больше чем 3, в частности больше чем 4 и/или меньше чем 5, и/или что отношение внутреннего диаметра корпуса к условному проходу первичного измерительного преобразователя, определенное отношением наибольшего внутреннего диаметра корпуса к номинальному условному проходу первичного измерительного преобразователя, меньше чем 1,5, в частности меньше чем 1,2 и/или больше чем 0,9, причем номинальный условный проход соответствует калибру трубопровода, в котором должен устанавливаться первичный измерительный преобразователь. Отношение внутреннего диаметра корпуса к условному проходу первичного измерительного преобразователя при этом предпочтительным образом может быть также равно, например, единице.

По первому усовершенствованию изобретения первичный измерительный преобразователь включает, в частности, в форме пластины первый элемент связи первого рода, который для образования узлов колебаний со стороны впуска, по меньшей мере, для вибрации, в частности, изгибных колебаний первой измерительной трубы и для противофазной с ней вибрации, в частности, изгибных колебаний второй измерительной трубы со стороны впуска зафиксирован на расстоянии как от первого делителя потока, так и от второго делителя потока, по меньшей мере, на первой измерительной трубе и на второй измерительной трубе, а также, в частности, в форме пластины и/или идентичный по конструкции первому элемент связи и/или параллельный к первому элементу связи второй элемент связи первого рода, который для образования узлов колебаний со стороны выпуска, по меньшей мере, для вибрации, в частности, изгибных колебаний первой измерительной трубы и для противофазной с ней вибрации, в частности, изгибных
