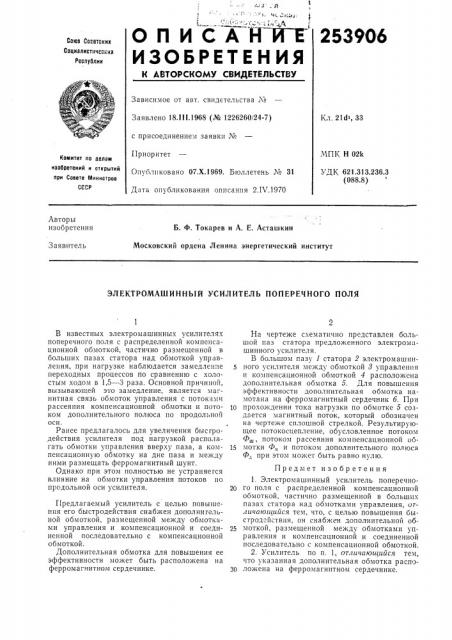

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

253906

Союз Сосвтских

Социалистических

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл, 21d>, 33

Заявлено 18.I I I.1968 (№ 1226260)24-7) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1969. Бюллетень ¹ 31

Дата опубликования описания 2.IV.1970.ЧПК Н 02k

УДК 621.313.236.3 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. Ф. Токарев и А. Е. Асташкин

Московский ордена Ленина энергетический институт

Заявитель

ЭЛЕКТРОМАШИННЪ|Й УСИЛИТЕЛЬ ПОПЕРЕЧНОГО ПОЛЯ

В известных электромашинных усилителях поперечного поля с распределенной компенсационной обмоткой, частично размещенной в больших пазах статора над обмоткой управления, при нагрузке наблюдается замедление переходных процессов по сравнению с холостым ходом в 1,5 — 3 раза. Основной причиной, вызывающей это замедление, является магнитная связь обмоток управления с потоками рассеяния компенсационной обмотки и потоком дополнительного полюса по продольной оси.

Ранее предлагалось для увеличения бысгродействия усилителя под нагрузкой располагать обмотки управления вверху паза, а компенсационную обмотку на дне паза и между ними размещать ферромагнитный шунт.

Однако при этом полностью не устраняется влияние на обмотки управления потоков по продольной оси усилителя.

Предлагаемый усилитель с целью повьннения его быстродействия снабжен дополнигельной обмоткой, размещенной между обмотками управления и компенсационной и соединенной последовательно с компенсационной обмоткой.

Дополнительная обмотка для повышения ее эффективности может быть расположена на ферромагнитном сердечнике.

На чертеже схематично представлен большой паз статора предложенного электромашинного усилителя.

В большом пазу 1 статора 2 электромашин5 ного усилителя между обмоткой 8 управления и компенсационной обмоткой 4 расположена дополнительная обмотка 5. Для повышения эффективности дополнительная обмотка намотана на ферромагнитный сердечник б. При

1р прохождении тока нагрузки по обмотке 5 создается магнитный поток, который обозначен на чертеже сплошной стрелкой. Результирующее потокосцепление, обусловленное потоком

Ф,„, потоком рассеяния компенсационной об15 мотки Фи и потоком дополнительного полюса

Ф, при этом может быть равно нулю.

Предмет изобретения

1. Электромашинный усилитель поперечно2р го поля с распределенной компенсационной обмоткой, частично размещенной в больших пазах статора над обмотками управления, отличающийся тем, что, с целью повышения быcTpîäãéñTBèÿ, он снабжен дополнительной об25 моткой, размещенной между обмотками управления и компенсационной и соединенной последовательно с компенсационной обмоткой.

2. Усилитель по п. 1, отличающийся тем, что указанная дополнительная обмотка распоЗр ложена на ферромагнитном сердечнике, 253906
