ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение касается клейкой накладки, такой как компресс или пластырь, в частности, клейкой накладки, которая легко прикладывается к коже.

УРОВЕНЬ ТЕХНИКИ

Клейкая накладка обычно включает в себя подложку, выполненную из тканого материала, нетканого материала и т.п., чувствительный к давлению слой клейкого вещества, созданный на одной поверхности подложки, а также съемный лист, съемно закрепленный на чувствительном к давлению слое клейкого вещества. Кроме того, в чувствительном к давлению клейком веществе, образующем чувствительный к давлению слой клейкого вещества, содержится лекарственное вещество, абсорбируемое через кожу, или иное средство.

В отношении такой клейкой накладки всегда остается требование простоты прикладывания к коже. В этой связи были предложены клейкие накладки, описанные, например, в следующих источниках 1-4 патентной литературы.

Клейкие накладки, описанные в источниках 1 и 2 патентной литературы, включают в себя подложку, обладающую свойствами растяжения, и съемный лист, съемно закрепленный на чувствительном к давлению слое клейкого вещества, расположенном на подложке, при этом на центральном участке съемного листа образована перфорированная линия. При использовании клейкой накладки сначала клейкую накладку оттягивают вправо и влево для разрыва перфорированной линии, чтобы обнажить чувствительный к давлению слой клейкого вещества. Далее обнаженный участок прикладывают к коже, после чего удаляют съемный лист.

Помимо этого, клейкая накладка, описанная в источнике 3 патентной литературы, представляет собой клейкую накладку, в которой на чувствительном к давлению слое клейкого вещества расположены два съемных листа, при этом внутренний конец одного из съемных листов является сложенным, а внутренний конец другого съемного листа наложен на сложенный участок. Поскольку в такой клейкой накладке имеется возможность захватить сложенный участок или наложенный на него конец, можно легко удалить съемные листы с чувствительного к давлению слоя клейкого вещества и тем самым легко наложить на кожу.

Клейкая накладка, описанная в источнике 4 патентной литературы, представляет собой клейкую накладку, в которой на чувствительном к давлению слое клейкого вещества два съемных листа расположены так, чтобы прилегать друг к другу своими линиями складывания. На этой клейкой накладке, так же как и на клейкой накладке, описанной в источнике 3 патентной литературы, можно захватить сложенный участок, чтобы легко снять съемные листы с чувствительного к давлению слоя клейкого вещества.

Клейкая накладка, описанная в источнике 5 патентной литературы, представляет собой накладку на рану, т.н. лейкопластырь, отличную от других клейких накладок, и при этом является клейкой накладкой, выполненной с возможностью легкого освобождения от съемного листа. Данная накладка на рану, так же как и клейкая накладка, описанная в источнике 4 патентной литературы, выполнена так, что два съемных листа расположены на чувствительном к давлению слое клейкого вещества таким образом, чтобы концы этих двух съемных листов прилегали друг к другу. К концам на прилегающих сторонах соответствующих съемных листов крепятся отрывные язычки для оттягивания съемных листов с целью снятия съемных листов. При такой конструкции накладки на рану, так же как в случаях, описанных в источниках 3 и 4 патентной литературы, можно захватить отрывные язычки, чтобы легко снять съемные листы с чувствительного к давлению слоя клейкого вещества.

СПИСОК ПАТЕНТНОЙ ЛИТЕРАТУРЫ

Источник 1: японская выложенная патентная заявка № Hei-8-112305;

источник 2: японская опубликованная нерассмотренная заявка на полезную модель № Sho-50-133797;

источник 3: японская выложенная патентная заявка № 2000-219622;

источник 4: японская выложенная патентная заявка № 2009-131583;

источник 5: японская выложенная патентная заявка № Sho-59-149141.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

Вышеописанные традиционные клейкие накладки и накладка на рану соответственно усовершенствованы в плане простоты наложения.

Однако в случае клейких накладок, описанных в источниках 1 и 2 патентной литературы, когда обнаженный участок чувствительного к давлению слоя клейкого вещества прикладывается к коже после разделения съемного листа вдоль перфорированной линии, в некоторых случаях может оказаться затруднительным освободиться от съемного листа.

С другой стороны, если говорить о клейких накладках, описанных в источниках 3 и 4 патентной литературы, и накладке на рану, описанной в источнике 5 патентной литературы, их преимущество заключается в том, что съемные листы легко снять с чувствительного к давлению слоя клейкого вещества благодаря наличию участков, которые можно захватить. Однако существует проблема в том, что на участке наложения или участке прилегания двух съемных листов теряются лечебные свойства чувствительного к давлению слоя клейкого вещества.

Кроме того, если говорить о клейкой накладке, описанной в источнике 3 патентной литературы, то поскольку сложенный участок на одном из съемных листов и наложенный на него конец другого съемного листа направлены в одну сторону, захватить съемный лист удается только с одной стороны, что неудобно. Помимо этого, в целях складывания съемных листов требуется специальное устройство для фальцовки листов, что создает проблему увеличения стоимости изготовления клейкой накладки.

Кроме того, в отношении клейкой накладки, описанной в источнике 4 патентной литературы, необходим процесс фальцовки съемных листов в процессе их изготовления, причем необходимо точно состыковать линии складывания двух съемных листов, чтобы максимально избежать потери лечебных свойств, а это чрезвычайно усложняет изготовление клейкой накладки.

Далее, если говорить о конфигурации, описанной в источнике 5 патентной литературы, как и в случае клейкой накладки, описанной в источнике 4 патентной литературы, необходимо точно состыковать съемные листы и отрывные язычки. Помимо этого, если листовой материал и материал, из которого изготовлены язычки, разрезают после того, как отрывные язычки (материал, из которого изготовлены язычки), не прошедшие резку, закреплены на съемных листах (листовом материале), не прошедших резку, возникнет необходимость в резании упрочненного участка их соединения между собой, что усложняет резку.

Кроме того, в накладке на рану, описанной в источнике 5 патентной литературы, поскольку во время оттягивания отрывных язычков для снятия съемных листов съемные листы отделяются с малым сопротивлением, на кромках накладки на рану предусмотрено средство, препятствующее съему. Создание средства, препятствующего съему, предполагает увеличение производственного процесса на одну или более операций, что требует дополнительного времени и увеличивает производственные расходы. Помимо этого, в качестве средства, препятствующего съему, используется средство складного типа (см. Фигуру 5 в источнике 5 патентной литературы) или зажимного типа (см. Фигуру 6 в источнике 5 патентной литературы). Однако при использовании средств такого типа на поверхности накладки на рану образуются выступающие участки, которые могут помешать наложению на поврежденную область. Следовательно, такие выступающие участки неприемлемы в накладках на большие раны, таких как компресс или пластырь.

Помимо этого, в конфигурациях, описанных в источниках 3-5 патентной литературы, поскольку два съемных листа не объединены, оба могут быть расположены с зазором либо могут заворачиваться вверх, что может легко привести к потере лечебных свойств, а это создает проблему устойчивости лекарственных форм. Кроме того, зазор между съемными листами деформирует подложку во время оттягивания сложенных участков или отрывных язычков, что может создавать проблему сморщивания в процессе наложения. Подобный вредоносный эффект, связанный с установочным зазором, в особенности проявляется при конфигурациях, описанных в источниках 4 и 5 патентной литературы, в которых концы всего лишь прилегают друг к другу.

С учетом данных обстоятельств, задача изобретения заключается в создании клейкой накладки, которая легко накладывается на кожу и проста в изготовлении.

РЕШЕНИЕ ПРОБЛЕМЫ

Для решения вышеуказанной задачи клейкая накладка по настоящему изобретению включает в себя подложку, чувствительный к давлению слой клейкого вещества, созданный на одной поверхности подложки, съемный лист, съемно закрепленный на чувствительном к давлению слое клейкого вещества, а также разупрочненную часть, образованную на съемном листе, при этом разупрочненная часть предназначена для облегчения разделения съемного листа на две части, а кроме того, в клейкой накладке на съемном листе закреплен лист, образующий захватную деталь, так что лист, образующий захватную деталь, накрывает разупрочненную часть, при этом участки листа, образующего захватную деталь, которые отличны, по меньшей мере, от одного закрепленного участка, работают в качестве захватных деталей, причем на листе, образующем захватную деталь, в местоположении, соответствующем разупрочненной части съемного листа, сформирована разупрочненная часть для облегчения разделения съемного листа на две части.

В частности, подложка предпочтительно обладает свойствами растяжения. Это связано с тем, что имеется возможность разделить съемный лист и лист, образующий захватную деталь, вдоль разупрочненных частей, потянув за подложку.

В такой клейкой накладке захватные детали соответственно образуются в разделенных соответствующих съемных листах путем разделения съемного листа и листа, образующего захватную деталь, вдоль разупрочненных частей. Таким образом, пользователь может легко снять съемный лист с чувствительного к давлению слоя клейкого вещества, используя захватные детали, а кроме того, эти детали могут быть использованы для размещения клейкой накладки.

Помимо этого, до употребления съемный лист выполнен в виде одного листа, а значит проблемы потери лечебных свойств и сморщивания клейкой накладки из-за установочного зазора в съемном листе, таком как при традиционных конфигурациях, описанных в источниках 3-5 патентной литературы, не возникают.

Кроме того, два закрепленных участка между съемным листом и листом, образующим захватную деталь, могут быть выполнены так, чтобы быть разнесенными от разупрочненных частей вправо и влево, либо на разупрочненных частях может быть образован один закрепленный участок.

Предпочтительно клейкая накладка по настоящему изобретению изготавливается следующим способом. Способ включает в себя первый этап образования чувствительного к давлению слоя клейкого вещества, расположенного на подложке, второй этап закрепления листа, образующего захватную деталь, на съемном листе, третий этап образования разупрочненных частей в съемном листе и листе, образующем захватную деталь, четвертый этап приклеивания с возможностью съема съемного листа, на котором закреплен лист, образующий захватную деталь, что было достигнуто на третьем этапе, к чувствительному к давлению слою клейкого вещества, расположенному на подложке, полученному на первом этапе.

В клейкой накладке по настоящему изобретению отсутствует элемент, требующий операции складывания. Следовательно, как и в способе изготовления, специальное фальцевальное устройство не требуется, при этом технология изготовления проста.

Кроме того, если говорить о месте для образования разупрочненных частей, то в случае, когда имеется один закрепленный участок, разупрочненные части могут быть образованы на закрепленном участке. Однако если закрепленные участки созданы в двух местах, разупрочненные части предпочтительно образованы между двумя закрепленными участками. Это вызвано тем, что жесткость или прочность закрепленных участков выше, чем в других местах, что создает возможность легко образовать разупрочненные части между этими двумя закрепленными участками.

Кроме того, если съемный лист и лист, образующий захватную деталь, закреплены путем термосклеивания, съемный лист и/или лист, образующий захватную деталь, возможно, подвергаются усадке. Однако если закрепленный участок узок, такую усадку можно подавить. С этой точки зрения чрезвычайно эффективно создавать закрепленные участки в двух местах, что уменьшает ширину закрепленных участков.

ПОЛЕЗНЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

Согласно настоящему изобретению, поскольку образованы захватные детали, применять клейкую накладку становится легко.

Кроме того, поскольку захватные детали образованы соответственно на обеих сторонах разупрочненных частей, представляющих собой место разделения, легко захватить обе захватные детали, при этом имеется возможность одновременного использования обеих захватных деталей, что удобно для пользователя.

Помимо этого, поскольку съемный лист образован одним листом, имеется возможность существенно подавить или полностью исключить потерю лечебных свойств в чувствительном к давлению слое клейкого вещества через съемный лист по сравнению с клейкой накладкой, в которой ее чувствительный к давлению слой клейкого вещества покрыт двумя листами.

Кроме того, поскольку нет необходимости в складывании съемного листа, а также не требуется дополнительное средство, препятствующее съему, описанное в источнике 5 патентной литературы, технология изготовления упрощается, что позволяет избежать увеличения производственных расходов.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

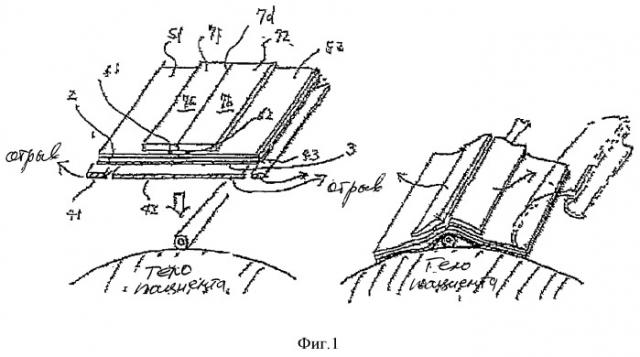

На Фигуре 1 показан схематичный вид в изометрии клейкой накладки по одному варианту осуществления настоящего изобретения.

На Фигуре 2 показан вид сверху клейкой накладки, представленной на Фигуре 1.

На Фигуре 3 показан вид сбоку клейкой накладки, представленной на Фигуре 1.

На Фигуре 4 показан схематичный вид в разрезе листа, образующего захватную деталь, двухслойной конструкции.

На Фигуре 5 показан вид, частично в разрезе, клейкой накладки, где представлен пример видоизмененной разупрочненной части.

На Фигуре 6 показан пояснительный чертеж, на котором представлен основной вариант изготовления клейкой накладки по настоящему изобретению.

На Фигуре 7 показан пояснительный чертеж, на котором представлен способ изготовления в случае, когда клейкая накладка по настоящему изобретению изготавливается непрерывным способом.

На Фигуре 8 показаны пояснительные чертежи по процедуре наложения клейкой накладки.

На Фигуре 9 показан вид сверху клейкой накладки по видоизмененному варианту осуществления настоящего изобретения.

На Фигуре 10 показан вид сбоку клейкой накладки, представленной на Фигуре 9, где показан пример способа применения после разделения съемного листа и листа, образующего захватную деталь.

На Фигуре 11 показан вид сверху клейкой накладки по другому видоизмененному варианту осуществления настоящего изобретения.

На Фигуре 12 показан вид сверху клейкой накладки по еще одному видоизмененному варианту осуществления настоящего изобретения.

На Фигуре 13 показан вид сверху клейкой накладки по еще одному видоизмененному варианту осуществления настоящего изобретения.

На Фигурах 14(a)-14(g) соответственно показаны виды сверху клейких накладок по различным видоизмененным вариантам осуществления настоящего изобретения.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Далее будет представлено подробное описание предпочтительных вариантов осуществления настоящего изобретения со ссылкой на чертежи.

На Фигуре 1 показан вид в изометрии клейкой накладки по одному варианту осуществления настоящего изобретения, на Фигуре 2 показан ее вид сверху, а на Фигуре 3 показан ее вид сбоку. Как показано на чертежах, клейкая накладка 10 по настоящему изобретению используется в качестве компресса или пластыря либо схожего элемента и образована подложкой 12, обладающей свойствами растяжения, чувствительным к давлению слоем 14 клейкого вещества, содержащим лекарственное вещество, образованным по существу на всей площади одной поверхности подложки 12, съемным листом 16, съемно закрепленным на поверхности чувствительного к давлению слоя 14 клейкого вещества, а также листом 18, образующим захватную деталь, закрепленным на съемном листе 16.

Лист 18, образующий захватную деталь, крепится к съемному листу 16 не по всей своей поверхности, при этом правый и левый краевые участки пребывают незакрепленными на съемном листе 16.

Кроме того, образованы разупрочненные части 20, такие как перфорированные линии, предназначенные для облегчения разделения съемного листа 16 и листа 18, образующего захватную деталь, расположенные от одной длинной стороны до другой длинной стороны клейкой накладки 10 по существу на центральном участке съемного листа 16 и листа 18, образующего захватную деталь (который является по существу центральным участком в продольном направлении клейкой накладки 10, как и следует в дальнейшем понимать выражение «по существу центральный участок»).

Далее будут описаны соответствующие составные части.

В качестве подложки 12 может быть использован пригодный листовой элемент, такой как тканый материал, трикотажное полотно, нетканый материал, невеленевая бумага или пленка, при условии обладания свойствами растяжения, при этом подложка 12 выбирается из соображений физических характеристик, таких как толщина, растяжимость, прочность на растяжение, а также применимости для наложения, ощущения при наложении, окклюдирующей характеристики для кожи, передачи лечебных свойств и т.п. Растяжимость подложки 12 предпочтительно должны составлять 50% в продольном направлении или направлении машинной подачи и/или в поперечном или трансверсальном направлении, а ее модуль упругости предпочтительно лежит в диапазоне 0,5-10 Н/50 мм.

В качестве материала подложки 12 могут быть использованы лубяное волокно, такое как хлопчатобумажная ткань, пенька или джут, целлюлозное волокно, такое как из листьев манильской конопли и пр., волокно животного происхождения, такое как овечья шерсть, натуральное волокно, такое как шелковое волокно на основе протеинов или перьевое волокно, регенерированное целлюлозное волокно, такое как вискоза или медно-аммиачное волокно, регенерированное волокно, такое как регенерированное протеиновое волокно, полусинтетическое волокно, такое как ацетат-целлюлозное волокно или промикс (promix), нейлоновое/арамидное волокно, полиэтилентерефталатное волокно, полиэфирное волокно, акриловое волокно, полиолефиновое волокно, такое как полиэтиленовое или полипропиленовое, поливинилалкогольное волокно, поливинилхлоридное волокно, поливинилиденхлоридное волокно, волокно на основе поливинилхлорида, полиуретановое волокно, полиоксиметиленовое волокно, политетрафторэтиленовое волокно, волокно на основе полипарафенилен-бензобисоксазола (poly-para-phenylenebenzbisthiazole) (PBT), полиимидное волокно и т.п. В частности, предпочтительно использовать нетканое полотно, выполненное из полиэтилентерефталатного волокна на основе полиэфиров, которое слабо взаимодействует с ингредиентами, содержащимися в чувствительном к давлению слое 14 клейкого вещества.

Чувствительный к давлению слой 14 клейкого вещества предназначен для эффективного использования клейкой накладки 10, такой как компресс или пластырь, благодаря содержанию лекарственного вещества в клейкой основе или присоединению лекарственного вещества к клейкой основе. Клейкий ингредиент, который представляет собой образующий материал чувствительного к давлению слоя 14 клейкого вещества, может быть различным, при условии обладания свойством адгезии для наложения на кожу. В том случае, когда клейкая накладка 10 используется в качестве компресса, чувствительный к давлению слой 14 клейкого вещества предпочтительно удовлетворяет следующим условиям: обладает высокой адгезией к коже, усиливает абсорбцию активных ингредиентов через кожу, содержит максимально возможное количество влаги, отводит тепло от кожи при испарении влаги, присутствующей в чувствительном к давлению слое 14 клейкого вещества, создавая при этом ощущение прохлады, причем роговой слой кожи увлажняется молекулами воды, испаряющимися изнутри, для ускорения абсорбции лекарственного вещества, при этом чувствительный к давлению слой 14 клейкого вещества не ослабляется при нормальной температуре или температурах, близких к нормальной, не причиняет боли и не оставляет кожу липкой после снятия с нее, не содержит клейких выделений и т.д. В этой связи для чувствительного к давлению слоя 14 клейкого вещества предпочтительно использовать водорастворимый полимер, содержащий загущающий агент в количестве 5-20 весовых процентов, предпочтительно 10-15 весовых процентов, увлажняющий агент в количестве 5-40 весовых процентов, наполнитель в количестве 20 весовых процентов или менее, воду в количестве 10-80 весовых процентов, растворяющий агент в количестве 0-8 весовых процентов, лекарственное вещество в количестве 5 весовых процентов или менее, предпочтительно 0,1-5 весовых процентов.

В качестве вышеупомянутого водорастворимого полимера предпочтительно могут быть использованы желатин, агар, альгиновая кислот, маннан, карбоксиметилцеллюлоза или ее соли, гидроксипропилцеллюлоза или ее соли, поливинилалкоголь, полиакриловая кислота или ее соли, либо соединение, в котором, по меньшей мере, одно из этих веществ сшито с помощью органического или неорганического сшивающего агента.

В дополнение к вышеописанной клейкой основе, к чувствительному к давлению слою 14 клейкого вещества могут быть соответствующим образом добавлены загущающий агент, увлажняющий агент и т.п.

Например, загущающий агент предпочтительно должен стабильно удерживать от 10% до 80% влаги, а также предпочтительно обладать способностью удерживания воды. В качестве загущающего агента предпочтительно могут быть использованы водорастворимые полимеры естественного происхождения, такие как растительные полимеры на основе гуаровой смолы, смолы плодоворожкового дерева, каррагена, альгиновой кислоты, натриевой соли альгиновой кислоты, агара, гуммиарабика, трагаканта, смолы карая, пектина, крахмала, аравийской камеди и т.д., биополимеры ксантановой смолы и др., полимеры животного происхождения на основе желатина, коллагена и др., полусинтетические полимеры, такие как целлюлозные полимеры на основе метилцеллюлозы, этилцеллюлозы, гидроксиэтилцеллюлозы, натрий-карбоксиметилцеллюлозы и др., полимеры на основе крахмала: амилоген, карбоксиметилкрахмал, диальдегидкрахмал и др., синтетические полимеры, такие как виниловые полимеры: поливинилалкоголь, поливинилпирролидон, поливинилметакрилат и т.д., акриловые полимеры на основе полиакриловой кислоты или полиакрилата натрия и др., а также полиэтиленоксид или сополимер метилвинилэфир/малеиновый ангидрид и т.п. В частности, предпочтителен полиакрилат натрия, что связано со стойкостью геля и превосходной способностью к водоудержанию. Кроме того, предпочтителен полиакрилат натрия со средней степенью полимеризации 20000-70000. Если средняя степень полимеризации ниже 20000, проявляется ослабление эффекта загустения, что не позволяет получить достаточную прочность геля, а если средняя степень полимеризации превышает 70000, эффект загустения усиливается, что снижает технологические свойства. Кроме того, при использовании сочетания двух или более видов водорастворимых полимеров, например, образуется полимерный комплекс с прочным ионным полимером полиакрилата натрия, благодаря чему можно получить упругий гель, обладающий более высокой прочностью.

В качестве увлажняющего агента могут быть добавлены полиатомные спирты, такие как глицерин, пропиленгликоль или сорбитол, а в качестве наполнителя - каолин, тальк, титан, бентонит, силикат алюминия, оксид титана, оксид цинка, метасиликат алюминия, сульфат кальция, фосфат кальция и др. В качестве растворяющего агента или ускорителя абсорбции могут быть добавлены пропиленкарбонат, кротамитон, l-ментол, мятное масло, лимонен, диизопропиладипат и т.д. В качестве лекарственного вещества адъювантного действия могут быть добавлены метилсалицилат, гликольсалицилат, l-ментол, тимол, мятное масло, ваниллиламид пеларгоновой кислоты, экстракт красного перца и т.д.

Кроме того, при необходимости может быть добавлен стабилизирующий агент, антиоксидантный агент, эмульсифицирующий агент и т.д. Помимо этого, при необходимости может быть добавлен сшивающий агент, полимеризирующий агент и т.д. Могут быть добавлены вещества, способные консолидировать чувствительный к давлению слой 14 клейкого вещества и придать ему способность к водоудержанию. Сшивающий агент и полимеризирующий агент выбираются в соответствии с типом загущающего агента. Например, в случае использования в качестве загущающего агента полиакриловой кислоты или полиакрилата, предпочтительно используется соединение, молекула которого содержит, по меньшей мере, две эпоксидные группы, соль неорганической кислоты, такая как Ca, Mg, Al- гидрохлоридная соль и др., сульфатная соль, фосфорная соль или карбонат, соль органической кислоты, такая как соль лимонной кислоты, соль винной кислоты, глюконат или стеарат, оксид, такой как оксид цинка или кремниевый ангидрид, а также гидроксидные соединения поливалентных металлов, такие как гидроксид алюминия или гидроксид магния, и др. Кроме того, если в качестве загущающего агента применяется поливинилалкоголь, предпочтительно использовать сложные соединения, такие как адипиновая кислота, тиогликолевая кислота, эпоксидное соединение (эпихлоргидрин), альдегиды, соединение N-метилола, сложные соединения на основе Al, Ti, Zr, Sn, V, Cu, B, Cr и др. Если в качестве загущающего агента применяется поливинилпирролидон, предпочтительно использовать сополимер метилвинилэфир/малеиновый ангидрид, поликислотное соединение или соль щелочного металла (полиакриловая кислота или дубильная кислота, или их производные) и др. Если в качестве загущающего агента применяется полиэтиленоксид, предпочтительно использовать пероксид, полисульфон, азид и др. Если в качестве загущающего агента применяется сополимер метилвинилэфир/малеиновый ангидрид, предпочтительно использовать мультифункциональное гидроксисоединение, полиамин, йод, желатин, поливинилпирролидон, железо, ртуть, соль свинца и т.д. Если в качестве загущающего агента применяется желатин, предпочтительно использовать альдегиды, такие как формальдегид, глутаральдегид, а также диальдегидный крахмал, диэпоксиды, такие как глиоксаль или бутадиеноксид, дикетоны, такие как дивинилкетон, диизоцианаты и др. Если в качестве загущающего агента применяется полиакрилат натрия, предпочтительно добавить сшивающий агент, гидроксид лития, соль мультивалентного металла, например гидроксид цинка, гидроксид алюминия или борат натрия, и т.д. В частности, предпочтительно использовать соль цинка и соль алюминия. Концентрация соли мультивалентного металла, добавляемой в качестве сшивающего агента, предпочтительно составляет 0,5-1,5 эквивалента на один эквивалент загущающего агента (или водорастворимого полимера). Если концентрация соли мультивалентного металла ниже 0,5 эквивалента, реакция будет проходить слишком медленно, что снизит прочность геля, а если концентрация соли мультивалентного металла превышает 1,5 эквивалента, реакция будет проходить слишком быстро, что приведет к неоднородности при гелеобразовании и снизит технологические свойства.

С одной стороны, если говорить о пластыре, в качестве клейкой основы предпочтительно использовать клейкие ингредиенты на основе каучука, клейкие ингредиенты на основе акрила, клейкие ингредиенты на основе силикона и т.п.

Для ингредиентов на основе каучука может использоваться как натуральный каучук, так и синтетический каучук, при этом в качестве примера синтетического каучука можно привести стироловый блок-сополимер или полиизобутилен. Кроме того, в качестве примера стиролового блок-сополимера можно привести блок-сополимер стирол-бутилен-стирол (SBS), блок-сополимер стирол-изопрен-стирол (SIS), блок-сополимер стирол-этилен/бутилен-стирол (SEBS) или блок-сополимер стирол-этилен/пропилен-стирол (SEPS). В качестве конкретного примера стиролового блок-сополимера можно привести линейный триблок-сополимер, такой как KRATON D-1112, D-1111 и D-1107 (товарные знаки, производство Kraton Polymers Japan Ltd.), JSR5000 или JSR5002 (товарные знаки, производство JSR Corporation), Quintac 3530, 3421 или 3570С (товарные знаки, производство ZEON CORPORATION), KRATON D-KX401CS или D-1107CU (товарные знаки, производство Kraton Polymers Japan Ltd.), или звездообразный блок-сополимер, например, KRATON D-1124 (товарный знак, производство Kraton Polymers Japan Ltd.), или SOLPRENE 418 (товарный знак, производство Phillips Petroleum Co.).

В случае полиизобутилена используют низкомолекулярный полиизобутилен. В качестве примера можно привести Oppanol B10, B12, B12SF, B15, B15SF, B30SF, B50, B50SF, B80, B100, B120, B150 или B200 (товарные знаки, производство BASF Japan Ltd.), Vistanex LM-MS, LM-MH, LM-H, MM L-80, MM L-100, MM L-120 или MM L-150 (товарные знаки, производство Exxon Mobile Corporation).

В качестве акрилового полимера используется полимер или сополимер, содержащий, по меньшей мере, один эфир метакриловой кислоты, представленный в виде мономерного звена, например, 2-этилгексилакрилат, метилакрилат, бутилакрилат, гидроксиэтилакрилат, 2-этилгексилметакрилат и др. Например, может использоваться чувствительное к давлению клейкое вещество на основе сополимера акриловой кислоты/ октилакрилата, сополимера 2-этилгексилакрилата/N-винил-2-пиролидона/диметакрилат-1,6-гексангликольдиметакрилата, сополимера 2-этилгексилакрилата/винилацетата, сополимера 2-этилгексилакрилата/винилацетата/акриловой кислоты, сополимера 2-этилгексилакрилата/2-этилгексилметакрилата/додецилметакрилата, эмульсии смолы на основе сополимера метилакрилата-2-этилгексилакрилата, акрилового полимера, содержащегося в алканоламиновом растворе акриловой смолы, либо серия чувствительных к давлению клейких веществ на основе акрила Duro-Tak (производство National Starch and Chemical Company), серия чувствительных к давлению клейких веществ на основе акрила GELVA (производство Monsanto Company), SK-Dyne Matriderm (производство Soken Chemical & Engineering Co., Ltd.), серия Eudragit (производство HIGUCHI INC.) и др.

Может быть использована одна-единственная из вышеописанных клейких основ, выполненных на основе каучука, на основе акрила или на основе силикона, или две из них могут быть смешаны.

Кроме того, в случае использования в качестве пластыря в состав могут быть должным образом введены полимерный усилитель клейкости, пластифицирующий агент, наполнитель и стабилизирующий агент.

Лекарственное вещество, содержащееся в чувствительном к давлению слое 14 лекарственного вещества, может быть различным, при условии, что оно абсорбируется через кожу в организм для оказания фармакологического эффекта. В качестве примера можно привести противовоспалительное вещество, аналгетическое вещество, антигистаминное средство, местный анестетик, средство для усиления циркуляции крови, анестетик, атарактическое средство, гипотензивное средство, антибактериальное средство, вазодилататор и др.

В качестве лекарственного вещества может быть использован, по меньшей мере, один нестероидный противовоспалительный агент, выбираемый из следующего ряда: метилсалицилат, гликольсалицилат, l-ментол, экстракт красного перца, ваниллиламид пеларгоновой кислоты, мятное масло, диклофенак, ибупрофен, индометацин, кетопрофен, локсопрофен, сулиндак, толметин, лобензарит, пеницилламин, фенбуфен, флурбипрофен, напроксен, пранопрофен, тиапрофеновая кислота, супрофен, фелбинак, кеторолак, оксапроцин, этодолак, залтопрофен, пироксикам, пентазоцин, бупренофрина гидрохлорид, буторфанола тетрат и т.д., производная эфира или его соль, либо стероидный противовоспалительный агент, такой как преднизолон, дексаметазон, гидрокортизон, бетаметазон, флуоцинонид, флуоцинолона ацетонид, преднизолона ацетат, дексаметазона дипропионат, дифлукортолона валерат, дифлупреднат, бетаметазона валерат, гидрокортизона бутират, клобетазона бутират, бетаметазона бутират, комплекс пропионовая кислота-клобетазон, комплекс янтарная кислота - дексаметазон, преднизолона 21-(2E, 6E) фарнезилат, гидрокортизона валерат, дифлоразона диацетат, комплекс пропионовая кислота- дексаметазон, бетаметазона дипропионат, амцинонид, дексаметазона валерат, хальцинонид, будесонид, беклометазона дипропионат и др. Однако, этим список не ограничивается. При необходимости могут совместно использоваться два или более лекарственных веществ. Кроме того, эти лекарственные вещества могут содержаться в чувствительном к давлению слое 14 клейкого вещества или присоединяться к нему в виде соединения, введенного в эфирное вещество, соединения, введенного в амидное вещество, соединения, введенного в ацетальное вещество, либо неорганической соли или органической соли, разрешенной с медицинской точки зрения. Количество лекарственного вещества соответствующим образом выбирается согласно типу клейкой накладки 10, ее назначению и пр., например, при использовании в качестве компресса или пластыря, так чтобы при ее наложении к коже пациента прикладывалось заранее установленное эффективное количество лекарственного вещества.

В качестве съемного листа 16, в дополнение к полипропилену, используются, например, неориентированный полипропилен или ориентированный полипропилен, бесцветный или окрашенный листовой материал, такой как пластиковая пленка, выполненная из полиэтилентерефталата, полибутилентерефталата, полиэтилена, полиэфира, полиуретана, поливинилхлорида, полистирола и др., обработанная силиконом бумага, в которой использованы силиконовые синтетические смолы, синтетическая бумага, синтетическое волокно и др., ламинированная бумага, при изготовлении которой алюминиевая фольга или крафт-бумага ламинируются полиэтиленом, и т.д.

Толщина съемного листа 16 может быть различной и предпочтительно составляет 10 мкм - 75 мкм, предпочтительно - 12 мкм - 50 мкм. Если толщина съемного листа 16 составляет менее 10 мкм, съемный лист 16 слишком тонок, а потому проявляет тенденцию к «запутыванию» на чувствительном к давлению слое 14 клейкого вещества при его снятии, либо съемный лист 16 проявляет тенденцию к немедленному разделению в процессе производства, что снижает технологические свойства, либо съемный лист 16 проявляет тенденцию к сморщиванию, когда съемный лист 16 закрепляется на чувствительном к давлению слое 14 клейкого вещества. Хотя подробнее это будет описано ниже, при использовании клейкой накладки 10 по настоящему изобретению съемный лист 16 и лист 18, образующий захватную деталь, разделяются вдоль разупрочненных частей 20 путем оттягивания вправо и влево. При этом если толщина съемного листа 16 превышает 75 мкм, съемный лист 16 и лист 18, образующий захватную деталь, сложно разделить, а также сложно резать исходное полотно материала в процессе производства, что приводит к снижению технологических свойств.

Кроме того, хотя это не показано на чертежах, съемному листу 16 предпочтительно дополнительно придать вогнутость и выпуклость путем рельефного выдавливания или другим образом. Помимо этого, чтобы сделать ясным способ разделения, на правый участок и левый участок съемного листа 16 могут быть нанесены графические символы, такие как стрелки, буквы или знаки, либо цветовые отметки. Обозначения могут быть выполнены путем рельефного выдавливания.

В случае использования рельефного выдавливания для съемного листа 16 создаются следующие функциональные эффекты. А именно, при образовании вогнутости и выпуклости на поверхности съемного листа 16 посредством рельефного выдавливания, эти вогнутость и выпуклость могут увеличить фрикционное сопротивление по отношению к пальцам или чувствительному к давлению слою 14 клейкого вещества. Следовательно, проявляется эффект в том, что вогнутость и выпуклость съемного листа 16 служит увеличению трения для более легкого сцепления с пальцами при разделении съемного листа 16 и листа 18, образующего захватную деталь. Кроме того, благодаря увеличению фрикционного сопротивления между съемным листом 16 и чувствительным к давлению слоем 14 клейкого вещества, в процессе оттягивания клейкой на
