Пластичная смазкаin

Пластичная смазкаin

Иллюстрации

Показать все

Реферат

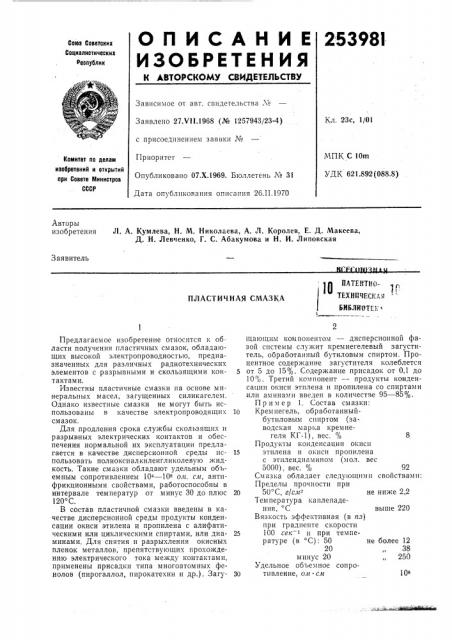

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25398l

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 23с, 1/01

Заявлено 27. т !.1968 (№ 1257943/23-4) с присоединением заявки ¹

МПК С 10m

УДК 621.892(088.8) Приоритет

Опубликовано 07.Х.1969. Бюллетень ¹ 31

Дата опубликования описания 26.II.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Л. А. Кумлева, H. М. Николаева, А. Л. Королев, Е. Д. Макеева, Д. Н. Левченко, Г. С. Абакумова и Н. И. Липовская

Заявитель

BATEHTI!f!ТЕХН!1ЧЕСК/ Я

ПЛАСТИЧНАЯ СМАЗКА

БИЬЛКОТЕЕ

20

10е

Предлагаемое изобретение относится к области получения пластичных смазок, обладающих высокой электропроводностью, предназначенных для различных радиотехнических элементов с разрывными и скользящими контактами.

Известны пластичные смазки на основе минеральных масел, загущенных силикагелем.

Однако известные смазки не могут быть использованы в качестве электропроводящих см азок.

Для продления срока службы скользящих и разрывных электрических контактов и обеспечения нормальной их эксплуатации предлагается в качестве дисперсионной среды использовать полиоксиалкиленгликолевую >кидкость. Такие смазки обладают удельным объемным сопротивлением 10» — 108 ои. слт, антифрикционными свойствами, работоспособны в интервале температур от минус 30 до плюс

120 С.

В состав пластичной смазки введены в качестве дисперсионной средь: продукты конденсации окиси этилена и пропилена с алифатическими или циклическими спиртами, или диаминами. Для снятия и разрыхления окисных пленок металлов, препятствующих прохождению электрического тока между контактами, применены присадки типа многоатомных фенолов (пирогаллол, пирокатехин и др.). Заг)щающим компонентом — дисперсионной фазой системы служит кремнегелевый загуститель, обработанный бутиловым спиртом. Процентное содержание загустителя колеблется

5 от 5 до 15%. Содержание присадок от 0,1 до

10% . Третий компонент — продукты конденсации окиси этилена и пропилена со спиртами или аминами введен в количестве 95 — 85%.

Пример 1. Состав смазки:

Кремнегель, обработанныйбутиловым спиртом (заводская марка кремнегеля КГ-1), вес. % 8

Продукты конденсации окиси

15 этилена и окиси пропилена с этилендиам ином (мол. вес

5000), вес. % 92

Смазка обладает следующими свойствами:

Пределы прочности при

50 С, г/сд- не ниже 2,2

Температура каплепадения, С выше 220

Вязкость эффективная (в ттз) при градиенте скорости

100 сек 1 и при температуре (в С): 50 не более 12

20 38 минус 20 250

Удельное объемное сопро30 тивление, ол . слт

253981

Предмет изобретения

Составитель Е. Л. Пономарева

Редактор Л. К. Ушакова Техред Л. В. Куклина Корректор Л. В. Анисимова

Заказ 379/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва Ж-35, Раушскан наб., д. 4/5

Типография, пр. Сапунова, 2

IIр им е р 2. Ту же смазку, что в примере 1, но с добавкой 1 вес. о/о пирогаллола подвергают испытанию. Удельное объемное сопротивление см аз ки 10 ом . см.

Пример 3. Испытывают ту же смазку, что в примере 1, но дисперсионной средой в ней служат продукты конденсации окиси этилена и пропилена с метилциклогексанолом. Удельное объемное сопротивление смазки 4,5 104 ом см.

Технология приготовления смазки заключается в смешении составляющих компонентов с последующей перетиркой их через капроновую сетку (с диаметром отверстий 50 .ик) или перетирочную машину.

1. Пластичная смазка на основе дисперсионной среды, загущенной силикагелем, отличающаяся тем, что, с целью обеспечения электропроводящих свойств смазки, в качестве дисперсионной среды введена полиоксиалкиленгликолевая жидкость.

2. Смазка по п. 1, отличающаяся тем, что, с

10 целью снятия и разрыхления окисных пленок металлов, в состав смазки введен многоатомный фенол в количестве 0,1 — 10%.

3. Смазка по п. 1, отличающаяся тем, что в ее состав введено 5 — 15о/о силикагеля и 95—

15 85% полиоксиалкиленгликолевой жидкости.
