Грузоподъемный кран с телескопическойстрелой
Патент 254050
Классы МПК
Грузоподъемный кран с телескопическойстрелой
Иллюстрации
Реферат

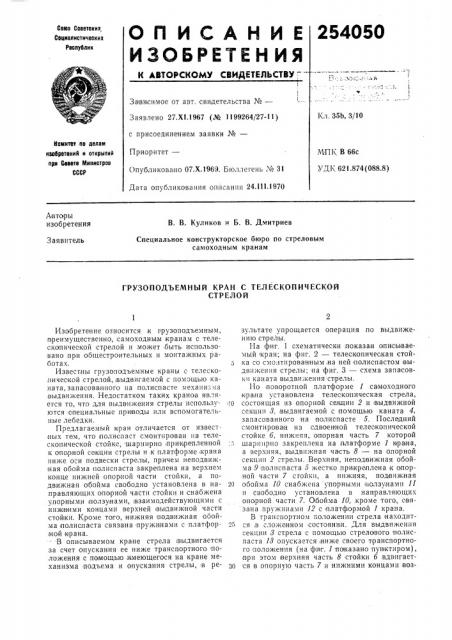

Союз Советских, Социалистических
Республик
254050 к втоескомю свид тельствю." " =: ч! с. -!:: э н
За висимое от авт. свидетельства №вЂ”
Заявлено 27.Х1.1967 (№ 1199264/27-11) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 07.Х.1969. Бюллетень № 31
Дата опубликования описания 24.111.1970
Кл. 35Ь, 3/10
Нотаитвт по делам извбретеиий и открытий ори Совете Министров
СССР
МПК В 66с
УД К 621.874 (088.8) Авторы изобретения
В. В. Куликов и Б. В. Дмитриев
Специальное конструкторское бюро по стреловым самоходным кранам
Заявитель
ГРУЗОПОДЪЕМНЫЙ КРАН С ТЕЛЕСКОПИЧЕСКОЙ
СТРЕЛОЙ
Изобретение относится,к грузоподъемным, преимущественно, самоходным кранам с телескопической стрелой и может оыть использовано при общестроительных и монтажных работах.
Известны грузоподъемные краны с телескопической стрелой,;выдвигаемой с помощью каната, запасованного на полиспасте механиз ма выдвижения. Недостатком таких кранов является то, что для выдвижения стрелы используются специальные при воды или вспомогательные лебедки.
Предлагаемый кран отличается от известIbIx тем, что,полиспаст смонтирован на телескопической стойке, шарнирно прикрепленной к опор ной секции стрелы и к платформе, крана ниже о"H подвески стрелы, причем неподвиж.ная обойма полиспаста закреплена на верхнем конце ни?кней опорной части стойки, а подвижная обойма свободно установлена в на.правляющих опорной части стойки и снабжена упорными,ползу нами, 1взаимодействующими с нижними концами верхней вы движHОЙ части стойки. Кроме того,,нижняя подвижная обойма полиспаста связана пружинами с платформой крана.
- В описываемом кране стрела 1выдвигается за счет опускания ее ниже транспортного положения с помощью имеющегося на кране механизма подъема и опускания стрелы, в результате упрощается операция .по выдвижению стрелы.
1-1а фиг. 1 схематически цоказан описываемый кран; на фиг. 2 — телескопическая стойка со смонтированным на ней полиспастом iBblдвижения стрелы; на фиг. 3 — схема запасовки каната выдвижения стрелы.
Но поворотной платформе 1 самоходного крана установлена телескопическая стрела, 1О состоящая из опорной секции 2 и выдвижной секции 3, .выдвигаемой с помощью каната 4, запасованного на полиспасте 5. Последний смонтирован на сдвоенной телескопической стойке б, нижняя, опорная часть 7 которой шарнирно закреплена на,платформе 1 кра на, а верхняя, выдвижная часть 8 — на опорной секции 2 стрелы. Верхняя, неподвижная обойма 9 полиспаста 5 жестко .прикреплена к опорной части 7 сгойки, а нижняя, подвижная
20 ооойма 10 снабжена упорными цолзунами II и свободно установлена в направляющих опорной части 7. Обойма 10,,кроме того, связана пружинами 12 с платформой 1 крана.
В транспортном положении, стрела находит2> ся,в сложенном .состОЯнии. ДЛЯ Выдвижения секции 8 стрела с помощью стрелового полиспаста 18 опускается ни?ке своего транспортного положения (на фиг. 1 показано пунктиром), при этом верхняя часть 8 стойки б .вдвигаетзо ся в опорную часть 7 и нижними концами .воз254050
Фиг 7
Со. тавитель P. Меркин
Редактор В. Борисова скред А. А. Камышникова
Корректор Г. П. Шильман иа 2
Типография № 24
Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14.
Фиг .у действует на ползуны 11 обоймы 10. Обоймы
9 и 10,раздвигаются одна относительно другой, и канат 4 выдвигает секцию 3 стрелы.
После этого она фиксируется относительно секции 2 известными стопорны ми устройствами 14.
При последующем подъеме и работе стрелы стойка 6 раздвигается, а обойма 10 полиспаста 5 удерживается в нижнем положении пружинами 12, благодаря чему устраняется слабина каната 4.
В транспортное положение стрела переводится путем натяжения стрелового полиспаста 18 при выключенных стопорных устройствах 14.
Предмет изобретения
1. Грузоподъемный краи с телескопической стрелой, состоящей из опорной .секции и выдвижной секции, выдвигаемой с,помощью ка ната, запасованного íà полиспасте механизма выдвижения, отличающийся тем, что, с целью упрощения операции,по выдвижению стрелы, б полиспаст смонтирован на телес конической стой ке, шарнирно прикрепленной,к опорной секции стрелы и к платформе крана ниже оси подвески стрелы, причем неподвижная обойма полиспаста закреплена на верхнем конце ниж10 ней, опорной части стойки, а подвижная обойма полиспаста свободно установлена в направляющих опорной части стойки и снабжена упо1рньтми ползунами, взаимодействующими с нижними концами верхней, выдвижной
1б части стойки.
2. Кран по п. 1, отличающийся тем, что, с целью устранения слабины каганата в,полиспасте во время р QOTbl крана, нижняя подвижная обойма полиспаста связана пружинами с плат90 формой крана.
Заказ 96 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Раушская наб. д. 4.
