Реферат

Изобретение относится к области строительства, в частности к способам усиления клеефанерных двутавровых балок.

Известен способ усиления клеефанерной балки, в котором для повышения прочности соединения стенки и поясов стенку выполняют волнистой и устанавливают в волнистые пазы в поясах, закрепляя их при помощи клея [Гетц К.Г. Атлас деревянных конструкций. М., Стройиздат. 1985. Стр 52-53].

Недостаток известного способа состоит в большой трудоемкости производства работ по выполнению волнистых пазов, а также в невозможности усиления соединения стенки и поясов балки, находящихся в эксплуатации.

Известен другой способ усиления клеефанерной двутавровой балки, заключающийся в том, что при ее изготовлении на кромках фанерной стенки выполняют двузубчатые шипы, а в поясах ответные пазы и соединяют их при помощи клея [Рекламный проспект ООО “Ленкотлес”. www.lenkotles.ru].

Недостаток известного способа состоит в невозможности усиления рассматриваемых балок, находящихся в процессе эксплуатации.

Наиболее близким к изобретению является способ усиления клеефанерной двутавровой балки, заключающийся в том, что с внешней стороны поясов выполняют цилиндрические углубления с выемкой части фанерной стенки и устанавливают в них цилиндрические нагели [патент RU №2490408. МПК E04G 23/02. Бюллетень №23 от 20.08.2013].

Недостатком известного способа усиления является недоступность выполнения углублений в поясах эксплуатируемых балок, а также ослабление поясов балки, которое снижает несущую способность балки в целом.

Изобретение направлено на упрощение способа усиления клеефанерной двутавровой балки.

Технический результат - снижение трудоемкости усиления балки без ослабления сечения поясов балки.

Результат достигается тем, что в известном способе усиления клеефанерной двутавровой балки, заключающемся в установке по длине балки, между фанерной стенкой и поясами крепежных элементов, согласно изобретению крепежные элементы выполняют листовыми с боковыми кромками пильчатого профиля, их упирают в стенку и пояс балки и прижимают винтом, который устанавливают в направлении биссектрисы угла примыкания стенки и пояса балки, при этом крепежные элементы устанавливают поочередно слева и справа сечения балки.

Результат достигается также тем, что для обеспечения повышенной эффективности крепежным листовым элементам придают предварительный выгиб выпуклостью наружу.

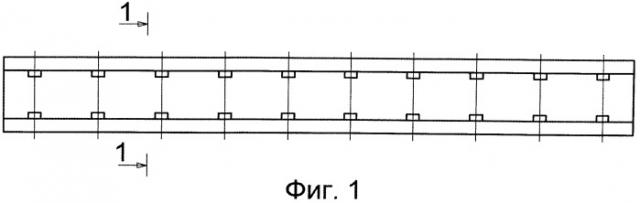

На Фиг.1 показан общий вид усиленной клеефанерной балки двутаврового сечения; на Фиг.2 изображен поперечный разрез балки (сечение 1-1 на Фиг.1); на Фиг.3 показана аксонометрия фрагмента балки в момент установки крепежных элементов; на Фиг.4 и 5 изображена крепежная деталь, вид сбоку (Фиг.4) и вид спереди (Фиг.5).

Клеефанерная двутавровая балка включает пояса 1 из цельной или клееной древесины с продольными пазами, в которые вставлены кромки плоской фанерной стенки 2. Крепежные элементы 3 выполнены листовыми с боковыми кромками пильчатого профиля. Крепежные элементы 3 упирают боковыми кромками в стенку 2 и пояса 1 балки. Прижимной винт 4 устанавливают в направлении биссектрисы угла примыкания стенки 2 и пояса 1. Для обеспечения повышенной эффективности крепежным листовым элементам 3 придают предварительный выгиб выпуклостью наружу.

Усиление клеефанерной балки осуществляют в следующей последовательности. Эксплуатируемая клеефанерная балка с недостаточной несущей способностью соединения стенки 2 и поясов 1 подвергается усилению, для чего по длине балки в месте соединения стенки 2 и поясов 1 устанавливают крепежные листовые элементы 3. Элементы 3 боковыми кромками пильчатого профиля упирают в стенку 2 и пояса балки 1 и прижимают винтами 4. Установку прижимных винтов 4 осуществляют по биссектрисе угла примыкания стенки 2 и поясов 1 балки, что обеспечивает внедрение пильчатого профиля боковых кромок элемента 3 в материал стенки 2 и поясов 1 балки. Установку элементов 3 выполняют поочередно слева и справа сечения балки. Наибольший эффект по надежности и расходу материалов на усиление достигается, если крепежным листовым деталям 3 придать выгиб.

При реализации предлагаемого изобретения снижается трудоемкость усиления балки на 15-20% без ослабления сечения поясов балки.

1. Способ усиления клеефанерной двутавровой балки, заключающийся в установке по длине балки между фанерной стенкой и поясами крепежных элементов, отличающийся тем, что крепежные элементы выполнены листовыми с боковыми кромками пильчатого профиля, упирают их в стенку и пояс балки и прижимают винтами, которые устанавливают в направлении биссектрисы угла примыкания стенки и пояса балки, крепежные элементы устанавливают поочередно слева и справа сечения балки.

2. Способ усиления клеефанерной балки по п.1, отличающийся тем, что крепежным листовым элементам придают предварительный выгиб выпуклостью наружу.
