Металлокерамический сплав

Металлокерамический сплав

Иллюстрации

Показать все

Реферат

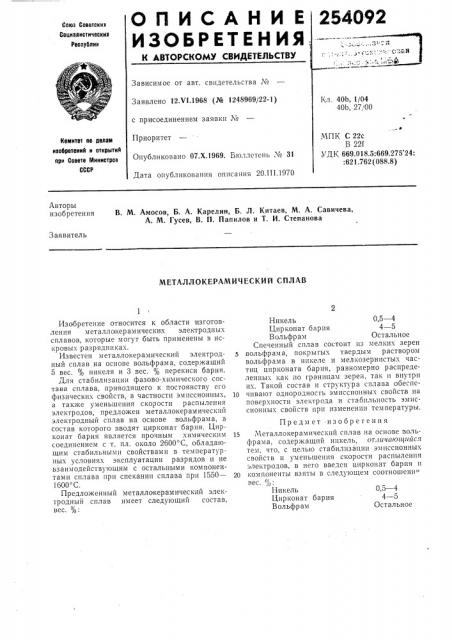

ОПИСАНИ Е

ИЗОБРЕТЕН ИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ !

254092

Со«оз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 12.VI.1968 (№ 1248969/22-1) 1с;л. 40Ь, 1/04

40b, 27/00 с присоединением заявки ¹

Приоритет

Опубликовано 07.Х.1969. Бюллетень чз 31

Дата опубликования описания 20.111.1970

МПК С 22с

В 22f

УДК 669.018.5:669.275 24:

: 621.762 (088.8) Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

В. М. Амосов, Б. А. Карелин, Б. Л. Китаев, М. А. Савичева, А. М. Гусев, В. П. Папилов и Т. И. Степанова

Заявитель

МЕТАЛЛОКЕРАМИЧЕСКИЙ СПЛАВ

Изобретение относится к области изготовления металлокерамических электродных сплавов, которые могут быть применены в ucKpoBb«x разрядниках.

Известен металлокерамический электродный сплав на основе вольфрама, содержащий

5 вес. % никеля и 3 вес. % перекиси бария.

Для стабилизации фазово-химического состава сплава, приводящего к постоянству его физических свойств, в частности эмиссионных, а также уменьшения скорости распыления электродов, предложен металлокерамическпй электродный сплав на основе вольфрама, в состав которого вводят цирконат бария. Цирконат бария является прочным химическим соединением с т. пл. около 2600 С, обладающим стабильными свойствами в температурных условиях эксплуатации разрядов и не взаимодействующим с остальными компонентами сплава при спекании сплава при 1550—

1600 С.

Предложенный металлокерамический электродньи« сплав имеет следующий состав, вес. %:

Никель 0,5 — 4

Цирконат бария 4 5

Вольфрам Оста пы«ое

Спеченный сплав состоит пз мелких зерен вольфрама, покрыгых твердым раствором вольфрама в никеле и мелкозернистых частиц цирконата бария, равномерно распределенны i как i10 границам зерен, так и внутри их. Такой состав и структура сплава обеспе10 чивают однородносгь эмиссионных свойств на поверхности электрода и стабильность эмисcHoHHblx свойств прп изменении температуры.

Предмет изобретения

15 Металлокерамический сплав «а основе вольфрамм а, содержащий никель, отли ноно щпй ся тем. что, с целью стабилизации эмиссионных свойств и уменьшения скорости распыления электродов, в него введен цирконат бария и

20 компоненты взяты в следующем соотношенп вес %:

Нике пь 0,5 — 4

Цирконат бария 4 5

Вольфрам Остальное
