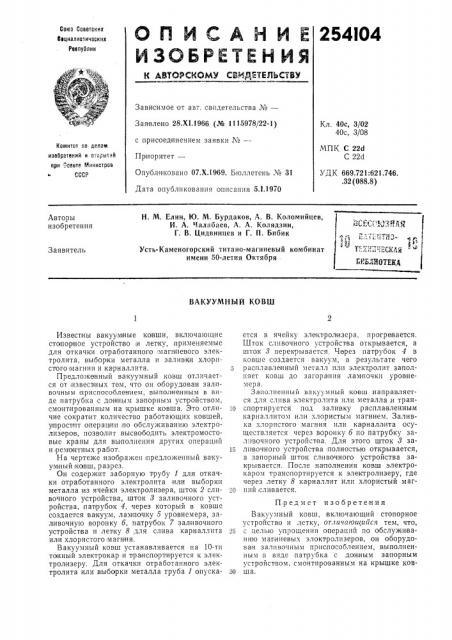

О П И C А И И Е 254I04

ИЗОБРЕТЕНИЯ и АВТОРСКОМУ СВМДНЕЛЬС1ВУ

Союз Советских

Вациглиатичвскик

Республик

Зависимое от авт, свидетельства №вЂ”

Заявлено 28.XI.1966 (№ 1115978/22-1) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.Х.1969. Бюллетень № 31

Дата опубликования описания 5.I 1970

Кл. 40с, 3/02

40с, 3/08

МПК С 224

С 224

УДК 669.721:621.746.,32 (088.8) Комитет по делгте изобретений и открытий при Совете Министров

Ф С1;СР

Н. М. Елин, Ю. M. Бурдаков, А. В. Коломийцев, И. А. цалабаев, А. А, Колядзин, Г. В. Цидвинцев и Г. П. Бибик

Авторы изобретения

+,. . х, е ст q т

T::Õ ":".! ÅÑÍ .1е

Усть-Каменогорский титано-магниевый комбинат имени 50-летия Октября

Заявитель

I »Б Ч0тЕКд

ВАКУУМНЫЙ КОВШ

Известны вакуумные ковши, включающие стопорное устройство и летку, применяемые для откачки огработанного .зтагнлевого электролита, выборки металла и заливтои хлористого ьмагния и карналлита.

Предложенный вакуумный ковш отличается от известных тем, что он оборудован заливочным приспособлением, выполненным в виде патрубка с донным запорным успройством, смонтированным HB крышке ковша. Это отличие сокр амит количество р а бота ющих ковшей, у простоит операции,по обслуживанию электролизеров, позволит высвободить электромостовые краны для выполнения других операций и ремонтных работ.

На чертеже изображен предложенный вакуумный ковш, разрез.

Он содержит заборную трубу 1 для откачки отработанного электролита или выборки металла из ячейки электролизера, шток 2 сливочного устройства, шток 8 заливочного устрой ства,,папрубок 4, через который в ковше создается вакуум, лампочку 5 уровнемера, зал ивочнуто воронку б, патрубок 7 заливочного устройства и летку 8,для слива карналлита или хлористого магния.

Вакуумный ковш устанавливается на 10-ти тонный электрокар и транспортируется к электролизеру. Для откачки отработанного электролита или выборки металла труба 1 опускается в ячейку электролизера, прогревается.

Шток сливочного устройства открывается, а шток 8 перекрывается, Через патрубок 4 в ковше создается вакуум, в результате чего

5 расплавленный металл или электролит заполняет ковш до загорания лампочки уровнемера.

Заполненный вакуумный ковш направляется для слива электролита или металла,и тран1О спортируется под заливку расплавленным карналлитом или хлористым магнием. Заливка хлористого магния или ка рналлита осуществляется через воронку 6 по патрубку заливочного устройства. Для этого шток 3 за15 лпвочного устройства,:полностью открывается, а запорный шток сливочного устройства закрывается. После на полнения ковш электрокаром транспоргируется к электролизеру, где через летку 8 карналлит нлп хлористый маго ний сливается.

Предмет изобретения

В акуумный ковш, включающий стопорное устройство и летку, отличающийся тем, что, 25 с целью упрощения операций по обслуживанию магниевых элоктролизеров, он оборудован заливочным приспособлением, выполненным в виде пат1рубка с донным запорным устройством, смонтированным на крышке ковЗо ша.
