254164

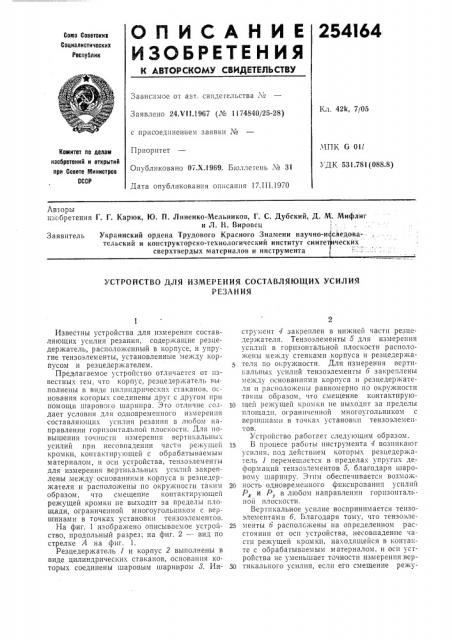

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оз Советскив

Социалистических

Республик

Зависимое от авт. свпдегельства ¹

Кл. 42k, 7/05

Заявлено 24.VI I.! 967 (Л = 1174840/25-28) с присоединением: àÿâêè №

МПК С 011

УДК 531.781(088.8) Приор итет

Опубликовано 07.Х.1969. Бюллетень ¹ 31

Дата опубликования описания 17.111.1970

Ковтитет по делам изобретений и открытий при Совете Министров

СССР

Лвторы изобретения Г. Г. Карюк, Ю. П. Линенко-Мельников, Г. С. Дубский, Д, M. Мифлиг и Л. H. Вировец ордена Трудового Красного Знамени научно-и следова-конструкторско-технологический институт синтетических свеохтвердых материалов и инструмента

Заявитель Украинский тельский и

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СОСТАВЛЯЮЩИХ УСИЛИЯ

РЕЗАНИЯ

Известны устройства для измерения составляющих усилия резания, содержащие резцедержатель, расположенный в корпусе, и упругие тензоэлементы, установленные;!ежду корпусом и резцедержателем.

Предлагаемое устройство отличаетсл от известных тем, что корпус, резцедер катель в!.!полнены в виде цилиндрических стаканов, основания hoTopblx соединены друг с другом прп помощи шарового шарнира. Это отличие создает условия для одновременного измеренил составляющих усилия резания в любом направлении горизонтальной плоскости. Для повышения точности пзмерешш вертикальны:. уcH.1èÉ при несовпадении част!! режу!Цей кромки, контактирующей с обрабатываемым материалом, и оси устройства, тензоэлементы для измерения вертикальных усилий закреплены между основаниями корпуса и резцедержателя и расположены по окружности таким образом, что смещение контактирующей режущей кромки не выходит за пределы площади, ограниченной многоугольником с вершинами в точках установки тензоэлементов.

На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2 — вид по стрелке Л на фиг. 1.

Резцедержатель 1 и корпус 2 выполнены в виде цилиндрических стаканов, основания которых соединены шаровым шарниром 8. Инструмснт 4 закреплен в нижней части резцедержателя. Тензоэлементы 6 для измерения усилий в горизонтальной плоскости расположены ме к. ó стенках!и корпуса и резцедержателя по окружности. Для измерения вертикальных усилий тензоэлементы 6 закреплены х!ежд . основанилми корпуса и резцедержателя и расположены равномерно по окружности таким образом, что смещение контактирую10 щей режущей кромки пе выходит за пределы площади, ограниченной многоугольником с вершппамп в точках установки тензоэлемептов.

Устройство работгег следующим образом.

15 В процесе работы инструмента 4 возникают усилил, под депствием которых резцедержатель 1 перемещается в пределах упругих деформаций тензоэлементов 5, благодаря шаровому шарниру. Этим обеспечивается возмож20 ность одновременного фпксированил усил!гй

Р и Р,, в любом направлении горизонтальной плоскости.

Вертикальное усилие воспринимается тензоэлементами 6. Благодаря тому, что тензоэле25 менты 6 расположены на определенном расстоянии от осп устройства, несовпадение части режущей кромки, находящейся в контакте с обрабатываемым материалом, и осп устройства не уменьшает точности измерения вер30 тикального усилия, если его смещение режу254164

Предмет изобретения

Фиг. 2

Составитель М. Б. Нанкин

Редактор Г. К. Гончарова Техред А. А. Камышникова Корректор С. М. Сигал

Заказ 460(10 Тира>к 480 Подписное

LIEIIiI.IHEI Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 щей кромки не выходит за пределы площади, ограниченной многоугольником с вершинами в точках установки тензоэлементов.

1. Устройство для измерения составляющих усилия резания, содержащее резцедержатель, расположенный в корпусе, и упругие тензоэлементы, установленные между корпусом и резцедержателем, orëè÷à oùååñÿ тем, что, с целью одновременного измерения составляющих усилия резания в любом направлении горизонтальной плоскости, корпус и резцедержатсль выполнены в виде цилиндрических стаканов, основания которых соединены др г с другом при помощи шарового шарнира.

2. Устройство по п. 1, orяича ошееся тем, что, с целью повышения точности измерения вертикальных усилий при несовпадении части режущей кромки, контактирующей с обрабатываемым материалом, и ос» устройства, тензоэлементы для измерения вертикальных усилий закреплены между основаниями корпуса

10 и резцедержателя и распсложены равномерно по окружности таким образом, что смещение контактирующей режущей кромки не выходит за пределы площади, ограниченной многоугольником с вершинами в точках установки

15 тензоэлементов.
