Способ передачи и приема мультимедийного содержания

Способ передачи и приема мультимедийного содержания

Иллюстрации

Показать все

Реферат

Настоящая группа изобретений относится к способу передачи и приема мультимедийного содержания. Настоящая группа изобретений относится также к способу генерирования сообщений ЕСМ (сообщение управления предоставлением прав) и способу приема сообщений ЕСМ. Наконец, настоящая группа изобретений относится к передатчику, приемному оконечному устройству и носителю записи информации для реализации этих способов.

Настоящая группа изобретений может быть применена, в частности, в области управления доступом для предоставления платных мультимедийных программ, таких как программы платного телевидения.

В настоящем описании термин «мультимедийное содержание» более конкретно обозначает аудио и/или визуальное содержание, предназначенное для отображения в форме, непосредственно воспринимаемой и понимаемой людьми. Обычно мультимедийное содержание соответствует последовательности изображений, образующей кинофильм, программу телевизионного вещания или рекламу. Мультимедийное содержание может также представлять собой интерактивное содержание, такое как игра.

Для защиты мультимедийного содержания от просмотра и ограничения такого просмотра определенными условиями, такими как, например, платная подписка, мультимедийное содержание передают по каналам вещания в скремблированном виде, а не в незашифрованной или в открытой форме. В настоящем описании канал называют «скремблированным», если скремблировано мультимедийное содержание, передаваемое в режиме вещания по этому каналу.

Более конкретно, каждое мультимедийное содержание разбивают на последовательность криптопериодов. В продолжение всей длительности такого криптопериода условия доступа к скремблированному мультимедийному содержанию остаются неизменными. В частности, в продолжение одного криптопериода мультимедийное содержание скремблируют с применением одного и того же управляющего слова. В общем случае при переходе от одного криптопериода к другому происходит смена такого управляющего слова.

Более того, управляющее слово в общем случае является определенным для какого-либо мультимедийного содержания, при этом указанное управляющее слово формируют случайным или псевдослучайным образом. Таким образом, если в какой-то момент N мультимедийных содержаний передают в режиме вещания одновременно по N каналам, здесь имеют место N разных независимых управляющих слов, каждое из которых используется для скремблирования одного из мультимедийных содержаний.

Здесь термины «скремблировать» и «шифровать» считаются синонимами. То же самое относится к терминам «дескремблировать» и «расшифровать».

Открытое мультимедийное содержание соответствует мультимедийному содержанию до скремблирования. Это содержание может быть сделано непосредственно понятным для человека, не прибегая к операциям дескремблирования и не ограничивая просмотр определенными условиями.

Управляющие слова, необходимые для дескремблирования мультимедийного содержания, передают синхронно с указанным мультимедийным содержанием. Например, управляющие слова, необходимые для дескремблирования t^-го криптопериода, принимают каждым оконечным устройством во время (t-1)^-го криптопериода. С этой целью, например, управляющие слова мультиплексируют со скремблированным мультимедийным содержанием.

Для защиты передачи управляющих слов, эти слова передают оконечному устройству в форме криптограмм, заключенных в сообщения ЕСМ. Здесь ниже термин «криптограмма» обозначает сегмент информации, которого самого по себе недостаточно для извлечения незашифрованного или открытого управляющего слова. Таким образом, если передача управляющего слова прерывается, знание только криптограммы этого управляющего слова не может быть использовано для извлечения управляющего слова, посредством которого можно дескремблировать мультимедийное содержание.

Для извлечения открытого управляющего слова, т.е. управляющего слова, которое может быть использовано для непосредственного дескремблирования мультимедийного содержания, это управляющее слово необходимо соединить с сегментом секретной информации. Например, криптограмма управляющего слова может быть получена путем шифрования открытого управляющего слова с применением рабочего ключа и алгоритма шифрования. В таком случае указанный сегмент секретной информации представляет собой используемый рабочий ключ и/или алгоритм шифрования, позволяющий расшифровать эту криптограмму.

Такой сегмент секретной информации необходимо хранить в безопасном месте. Для этого уже было предложено сохранять сегмент секретной информации в процессорах системы безопасности, таких как смарт-карты или также виртуальные карты. Термин «виртуальная карта» обозначает программный компонент, содержащий ряд ресурсов, среди которых:

исполняемый код алгоритма шифрования или алгоритма расшифровки, и

исполняемый код анализатора синтаксиса с целью определения местонахождения криптограммы управляющего слова в сообщении ЕСМ или исполняемый код конструктора синтаксиса для построения сообщения ЕСМ, и

в некоторых случаях - права доступа,

в некоторых случаях - рабочий ключ, используемый в качестве параметра алгоритма шифрования или расшифровки.

Исполняемый код представляет собой код, который может быть непосредственно исполнен интерпретатором или виртуальной машиной на нижнем уровне, реализованной в микропроцессоре. Алгоритм шифрования или расшифровки и анализатор синтаксиса обычно образуют исполняемую программу или множество исполняемых программ.

Здесь ниже термин «виртуальная материнская карта» относится к виртуальной карте, используемой для вычисления сообщений ЕСМ. Термин «виртуальная дочерняя карта» обозначает виртуальную карту, используемую для обработки принятого сообщения ЕСМ. Виртуальная материнская карта и виртуальная дочерняя карта могут быть ассоциированы одна с другой, если виртуальная дочерняя карта позволяет успешно обрабатывать принятые сообщения ЕСМ, вычисленные посредством виртуальной материнской карты.

В этом контексте способ передачи и приема мультимедийного содержания, каждый криптоперид CP_t которого скремблирован с использованием соответствующего управляющего слова CW_t, известного передающей стороне, содержит:

шифрование, на передающей стороне, управляющего слова CW_t с использованием рабочего ключа и исполняемого кода алгоритма шифрования, содержащегося в виртуальной материнской карте для получения криптограммы ,

генерирование сообщения ЕСМ (сообщение управления предоставлением прав), содержащего криптограмму , посредством исполняемого кода конструктора синтаксиса, содержащегося в виртуальной материнской карте, и передачу этого сообщения ЕСМ оконечному устройству,

прием сообщения ЕСМ оконечным устройством, определение местонахождения криптограммы в принятом сообщении ЕСМ посредством исполняемого кода анализатора синтаксиса и затем расшифровку криптограммы с использованием рабочего ключа алгоритма расшифровки, так что исполняемый код анализатора синтаксиса и алгоритма расшифровки содержится в составе виртуальной дочерней карты, ассоциированной с указанной виртуальной материнской картой, и

дескремблирование криптопериода CP_t скремблированного мультимедийного содержания с использованием расшифрованного управляющего слова CW_t.

Использование виртуальных карт позволяет быстро и с небольшими затратами заменять секретную информацию в оконечных устройствах. Например, замена виртуальной карты позволяет модифицировать используемые алгоритмы шифрования и расшифровки в случае обнаружения бреши в системе безопасности. Однако само по себе использование виртуальной карты не дает выигрыша с точки зрения безопасности по сравнению с применением смарт-карты.

Известные способы описаны также в:

FR 2922393 A1,

ЕР 1320006 А1,

WO 2009/112966 A2 и

US 2009/080648 A1.

Настоящее изобретение направлено на повышение степени безопасности способов передачи и приема мультимедийного содержания с использованием виртуальных карт.

Настоящее изобретение, таким образом, относится к способу передачи и приема мультимедийного содержания, каждый криптопериод CP_t которого скремблирован с использованием соответствующего управляющего слова CW_t, этот способ содержит также этапы:

смену, по меньшей мере каждые два часа, передающей стороной виртуальной материнской карты, используемой для получения криптограммы . Для следующего криптопериода CP_t+n того же самого мультимедийного содержания, такая новая используемая виртуальная материнская карта отличается от ранее применявшейся виртуальной материнской карты своим рабочим ключом и по меньшей мере исполняемым кодом своего алгоритма шифрования или конструктора синтаксиса,

в ответ на такую смену, выбор оконечным устройством новой виртуальной дочерней карты для использования с целью расшифровки криптограммы , для получения управляющего слова CW_t+n.

Согласно способу, описанному здесь выше, в результате смены виртуальных материнской и дочерней карт по меньшей мере каждые два часа увеличивается разнообразие используемых ключей и алгоритмов, что делает извлечение секретной информации несанкционированными пользователями и совместное использование ими этой информации с другими пользователями-хакерами более сложным. В частности, согласно описанному выше способу несанкционированное и незаконное извлечение секретной информации можно сделать более трудным не только путем частой смены рабочего ключа, но и за счет частой смены алгоритма шифрования и/или конструктора синтаксиса. Например, несанкционированное извлечение рабочих ключей можно сделать более затруднительным посредством смены конструктора синтаксиса, формата сообщения ЕСМ и, в качестве примера, изменения местонахождения этого ключа в сообщении ЕСМ. В результате компьютерным пиратам становится труднее точно извлечь криптограмму ключа из сообщения ЕСМ. Смена алгоритма шифрования делает несанкционированное извлечение только рабочего ключа бесполезным, поскольку необходимо также извлечь алгоритм шифрования или расшифровки для использования с этим ключом. Количество информации, которую необходимо незаконно извлечь, чтобы точно дескремблировать мультимедийное содержание, вследствие этого, увеличивается. В то же время частота обновления этой информации также увеличивается. Задача компьютерных хакеров вследствие этого становится более сложной, а степень безопасности способа передачи и приема мультимедийного содержания поэтому возрастает.

Варианты предлагаемого способа могут обладать следующими характеристиками:

- используемая новая виртуальная материнская карта отличается от предшествовавших применявшихся виртуальных материнских карт исполняемым кодом своего алгоритма расшифровки и своего конструктора синтаксиса.

Варианты предлагаемого способа имеют следующее преимущество:

- комбинированное использование алгоритма шифрования и расшифровки и конструктора синтаксиса позволяет шифровать управляющее слово и делает возможным изменение формата сообщения ЕСМ (например, местонахождение криптограммы этого управляющего слова в сообщении ЕСМ), чтобы сделать расшифровку такого сообщения ЕСМ более сложной для несанкционированного пользователя.

Настоящее изобретение также относится к способу генерирования сообщений ЕСМ с целью реализации способа передачи приема мультимедийных содержаний, так что каждое сообщение ЕСМ содержит криптограмму управляющего слова CW_t, использованного для скремблирования соответствующего криптопериода CP_t того же самого мультимедийного содержания, способ содержит:

a) шифрование управляющего слова CW_t с использованием рабочего ключа и исполняемого кода алгоритма шифрования, содержащегося в виртуальной материнской карте, для получения криптограммы , и

b) генерирование сообщения ЕСМ, содержащего криптограмму , с использованием исполняемого кода конструктора синтеза, содержащегося в виртуальной материнской карте, и

c) смену по меньшей мере каждые два часа виртуальной материнской карты, используемой для получения криптограммы для следующего криптоперида CP_t+n, так что используемая новая виртуальная материнская карта отличается от предшествующей использовавшейся виртуальной материнской карты рабочим ключом и исполняемым кодом алгоритма шифрования или конструктора синтаксиса.

Варианты настоящего способа могут обладать одной или более из следующих характеристик:

- способ содержит передачу оконечному устройству, в составе сообщения ЕСМ, идентификатора виртуальной дочерней карты, которую нужно использовать для расшифровки криптограммы .

- на этапе с), виртуальную материнскую карту выбирают из множества виртуальных карт, предварительно записанных в устройстве передатчика, так что виртуальные карты, принадлежащие этому множеству, отличаются одна от другой.

- на этапе с), виртуальную материнскую карту выбирают псевдослучайным образом из множества виртуальных карт, предварительно записанных в устройстве передатчика.

- при этом:

способ содержит этап, на котором выбирают, в качестве функции мультимедийного содержания, которое нужно скремблировать, множество из нескольких различных виртуальных материнских карт из совокупности нескольких множеств виртуальных материнских карт с использованием соотношения, ассоциирующего каждое мультимедийное содержание только с одним множеством виртуальных материнских карт, причем каждая виртуальная материнская карта принадлежит исключительно одному множеству, а

управляющие слова для скремблирования некоего мультимедийного содержания шифруют исключительно посредством виртуальных материнских карт, выбранных из множества, ассоциированного с этим содержанием, чтобы ограничить доступ к скремблированному мультимедийному содержанию исключительно теми приемными оконечными устройствами, которые обладают множеством виртуальных дочерних карт, ассоциированным с этим множеством виртуальных материнских карт.

Варианты предлагаемого способа имеют сверх того следующие преимущества:

- когда идентификатор виртуальной материнской карты передают в составе сообщения ЕСМ, можно увеличить частоту смены одной виртуальной карты на другую виртуальную карту,

- когда виртуальные материнские карты записаны предварительно, время переключения на уровне передатчика между предшествующей виртуальной материнской картой и новой виртуальной материнской картой становится минимальным,

- когда виртуальную материнскую карту выбирают псевдослучайным образом, степень безопасности способа возрастает, поскольку это делает затруднительным для несанкционированного пользователя выяснение заранее, какая из ассоциированных виртуальных дочерних карт будет картой, которую нужно использовать, чтобы расшифровать последующую криптограмму, и

- когда все виртуальные дочерние карты записаны предварительно, время переключения на уровне оконечного устройства между предшествующей виртуальной дочерней картой и новой виртуальной дочерней картой становится минимальным.

Настоящее изобретение относится также к способу приема, посредством оконечного устройства, для реализации описанного выше способа передачи и приема, этот способ содержит:

e) прием, в составе одного или более сообщений ЕСМ, криптограммы для управляющего слова CW_t,

f) определение местонахождения криптограммы в составе принятого сообщения ЕСМ, посредством исполняемого кода анализатора синтаксиса и затем расшифровку этой криптограммы с использованием открытого ключа и исполняемого кода алгоритма расшифровки, при этом исполняемый код анализатора синтаксиса и алгоритма расшифровки содержится в составе виртуальной дочерней карты, ассоциированной с передающей виртуальной материнской картой, и дескремблирование криптопериода CP_t принимаемого скремблированного мультимедийного содержания с использованием расшифрованного управляющего слова CW_t, и

g) в ответ на смену виртуальной материнской карты в передатчике, выбор в оконечном устройстве новой виртуальной дочерней карты с целью использования для расшифровки криптограммы из множества виртуальных дочерних карт, предварительно записанных в оконечном устройстве, для получения управляющего слова CW_t, так что каждая виртуальная дочерняя карта в каком-либо множестве отличается от любой другой виртуальной дочерней карты этого множества своим рабочим ключом и по меньшей мере исполняемым кодом своего алгоритма расшифровки или анализатора синтаксиса.

Варианты этого способа могут иметь одну или более следующих характеристик:

- способ содержит этапы, на которых:

принимают идентификатор виртуальной дочерней карты на этапе е), и

выбирают виртуальную дочернюю карту из множества предварительно записанных карт на основе указанного идентификатора, принятого во время этапа g).

- способ содержит также:

прием оконечным устройством на этапе е), одной или более дополнительных команд, и

в ответ на это, модификацию исполняемого кода выбранной виртуальной дочерней карты путем завершения и/или замены только одной части команд исполняемого кода этой виртуальной дочерней карты посредством принятой команды или множества команд.

- способ содержит:

h) прием зашифрованной виртуальной дочерней карты оконечным устройством,

i) сохранение принятой зашифрованной виртуальной дочерней карты, для добавления этой карты к множеству предварительно записанных виртуальных дочерних карт, и

j) расшифровку указанной зашифрованной виртуальной дочерней карты в ответ на прием указанного идентификатора,

этапы h), i) и j) выполняют прежде реализации этапов е) и g).

Варианты этого способа обладают также следующими преимуществами:

- если способ содержит описанный выше механизм дополнительных команд, этот способ оказывается дополнительно защищен.

Наконец, рассматриваемый способ относится к носителю записи информации, содержащему команды для реализации одного из способов, представленных здесь выше, когда эти команды выполняет электронный компьютер.

Настоящее изобретение относится также к передатчику для реализации способа генерирования сообщений ЕСМ, такой передатчик содержит:

блок скремблирования для осуществления скремблирования соответствующего криптопериода CP_t мультимедийного содержания с использованием управляющего слова CW_t,

систему для шифрования управляющего слова CW_t с использованием рабочего ключа и исполняемого кода алгоритма шифрования, содержащегося в составе виртуальной материнской карты, для получения криптограммы и для генерирования сообщения ЕСМ, содержащего эту криптограмму , с применением исполняемого кода конструктора синтаксиса, содержащегося в составе виртуальной материнской карты, при этом система запрограммирована для смены используемой виртуальной материнской карты по меньшей мере через каждые два часа с целью получения криптограммы для следующего криптопериода CP_t+n, при этом новая используемая виртуальная материнская карта отличается от предшествующей использовавшейся материнской виртуальной карты рабочим ключом и по меньшей мере исполняемым кодом своего алгоритма шифрования или конструктора синтаксиса.

Настоящее изобретение, наконец, относится к приемному оконечному устройству, содержащему:

множество предварительно записанных виртуальных дочерних карт,

приемник, предназначенный для приема, посредством одного или более сообщений ЕСМ, криптограммы управляющего слова CW_t+n, и

интегральную схему, запрограммированную для:

определения местонахождения криптограммы в составе принятого сообщения ЕСМ посредством исполняемого кода анализатора синтаксиса и затем расшифровки этой криптограммы с использованием рабочего ключа и исполняемого кода алгоритма расшифровки, так что исполняемый код анализатора синтаксиса и алгоритма расшифровки содержится в составе виртуальной дочерней карты, ассоциированной с виртуальной материнской картой, и

дескремблирование криптопериода CP_t мультимедийного содержания, скремблированного с использованием расшифрованного управляющего слова CW_t, и

в ответ на смену виртуальной материнской карты в передатчике выбор новой виртуальной дочерней карты для использования с целью расшифровки криптограммы из множества предварительно записанных виртуальных дочерних карт, чтобы получить управляющее слово CW_t+n, так что каждая виртуальная дочерняя карта отличается от любой другой виртуальной дочерней карты этого множества своим рабочим ключом и по меньшей мере исполняемым кодом своего алгоритма расшифровки или своего анализатора синтаксиса.

Другие признаки и преимущества настоящего изобретения станут более понятными из описания, приведенного ниже на примерах, никоим образом не являющихся исчерпывающими, и со ссылками на прилагаемые чертежи, на которых:

- Фиг.1 представляет схематичную иллюстрацию системы для передачи и приема скремблированных мультимедийных содержаний,

- Фиг.2 представляет схематичную иллюстрацию модуля вычисления для передающей системы, показанной на Фиг.1,

- Фиг.3 представляет схематичную иллюстрацию интегральной схемы для передающей системы, показанной на Фиг.1,

- Фиг.3а, 3b и 3с представляют схематичные иллюстрации баз данных и таблицы, предварительно записанных в запоминающих устройствах интегральной схемы, показанной на Фиг.3,

- Фиг.4 представляет схематичную иллюстрацию ассоциированных одна с другой виртуальной материнской карты и виртуальной дочерней карты,

- Фиг.5 представляет логическую схему способа передачи скремблированного мультимедийного содержания в системе, показанной на Фиг.1, и

- Фиг.6 представляет логическую схему способа приема скремблированного мультимедийного содержания в системе, показанной на Фиг.1.

На этих чертежах одни и те же позиционные обозначения используются для указания одинаковых элементов.

Здесь ниже в настоящем описании характеристики и функции, хорошо известные специалистам в рассматриваемой области, подробно не описаны.

Более того, здесь используется обычная терминология, применяемая для систем условного доступа к мультимедийному содержанию. За дополнительной информацией относительно этой терминологии читатель может обратиться к следующему документу: «Функциональная модель системы условного доступа» ("Functional Model of Conditional Access System", EBU Review, Technical European Broadcasting Union, Brussels, BE, n° 266, 21 December 1995).

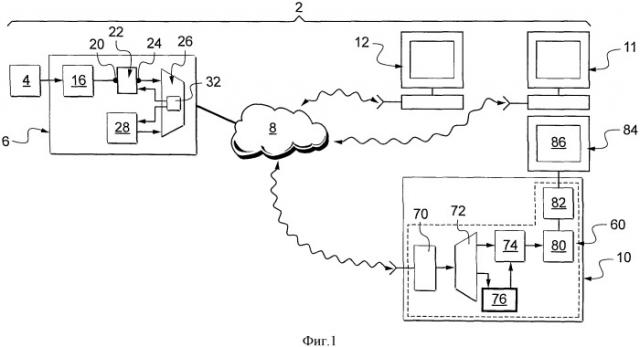

На Фиг.1 представлена система 2 для передачи и приема скремблированных мультимедийных содержаний. Здесь мультимедийные содержания являются линеаризованными. Термин «линеаризованное мультимедийное содержание» обозначает мультимедийное содержание для которого пользователь не управляет моментом передачи. Например, такое мультимедийное содержание соответствует последовательности аудиовизуальной программы, такой как программа телевизионного вещания или кинофильм.

Открытые мультимедийные содержания генерируют в одном или более источниках 4 и передают вещательному устройству 6. Это устройство 6 передает полученные им мультимедийные содержания одновременно множеству приемных оконечных устройств через сеть 8 передачи информации. Передаваемые в таком режиме вещания мультимедийные содержания синхронизированы во времени один с другими таким образом, чтобы, например, соответствовать заранее составленной программе передач.

Сеть 8 обычно представляет собой сеть передачи информации на большие расстояния, такую как Интернет или сеть спутниковой связи или какая-либо другая сеть вещания, такая как сеть, используемая для передачи сигналов цифрового наземного телевидения (DTTV).

На Фиг.1 для простоты показаны только три приемных оконечных устройств с 10 по 12.

Устройство 6 содержит блок 16 кодирования, который сжимает получаемые им мультимедийные содержания. Этот блок 16 кодирования обрабатывает цифровые мультимедийные содержания. Например, такой блок кодирования работает в соответствии со стандартом MPEG2 (группа экспертов по кинематографии - 2) или стандартом UIT-T Н264.

Сжатые мультимедийные содержания направляют на вход 20 блока 22 скремблирования. Этот блок 22 скремблирования осуществляет скремблирование каждого сжатого мультимедийного содержания, чтобы сделать его просмотр обусловленным определенными условиями, такими как приобретение права доступа пользователями приемных оконечных устройств. Полученные скремблированные мультимедийные содержания передают на выход 24, соединенный с входом мультиплексора 26. Указанный блок 22 скремблирования осуществляет скремблирование каждого сжатого мультимедийного содержания с применением управляющего слова CW_i,t, предоставленного этому блоку генератором 32 управляющих слов CW_i,t. Обычно этот блок скремблирования соответствует стандарту, такому как DVB-CSA (цифровое видео вещание - обобщенный алгоритм скремблирования), ISMA Cryp (Альянс по разработке решений потоковой передачи данных в Интернет), SRTP (протокол защищенной передачи данных в реальном времени), AES (передовой стандарт шифрования),… и т.п.

Генератор 32 запрограммирован для:

- генерирования управляющего слова CW_i,t, и

- передачи сгенерированного управляющего слова блоку 22 скремблирования и на систему 28.

В рассматриваемом примере генератор 32 генерирует управляющее слово CW_i,t псевдослучайным образом. Здесь генератор 32 включен в состав мультиплексора 26.

Здесь ниже индекс i представляет собой идентификатор канала, в котором происходит вещание скремблированного мультимедийного содержания, а индекс t представляет собой порядковый номер, идентифицирующий криптопериод, скремблированный с использованием этого управляющего слова.

Система 28 больше известна под сокращенным названием CAS (система условного доступа). Эта система 28 запрограммирована для:

- генерирования криптограммы для управляющего слова CW_i,t, переданного генератором 32, и

- генерирования, для каждого канала I, сообщения ECM_i,t (сообщения управления правами), содержащего по меньшей мере криптограмму управляющего слова CW_i,t, используемого блоком 22 скремблирования для осуществления скремблирования криптопериода t в канале i.

Эти сообщения ECM_i,t и скремблированные мультимедийные содержания мультиплексируют посредством мультиплексора 26 и затем передают в сеть 8.

Система 28 дополнительно описана ниже со ссылками на Фиг.2.

Сообщение ЕСМ, содержащее управляющее слово CW_i,t, в описании ниже обозначено как ECM_i,t, здесь:

- индекс i идентифицирует канал, и

- индекс t представляет собой порядковый номер, идентифицирующий позицию этого сообщения ЕСМ на оси времени относительно других сообщений ЕСМ, передаваемых по порядку для дескремблирования канала

Здесь, индекс t идентифицирует также криптопериод CP_i,t, который может быть дескремблирован посредством управляющего слова CW_i,t, содержащегося в сообщении ECM_i,t. Этот индекс t является уникальным для каждого криптопериода CP_i,t.

Один и тот же идентификатор i вставляют во все сообщения ECM_i,t, содержащие криптограмму для дескремблирования мультимедийных содержаний, передаваемых в режиме вещания по этому каналу i. В качестве иллюстрации, здесь скремблирование и мультиплексирование мультимедийных содержаний осуществляется в соответствии с протоколом DVB-Simulcrypt (ETSI TS 103 197). В этом случае идентификатор i может соответствовать одной паре «идентификатор канала/идентификатор потока» ("channel ID/stream ID"), по которой передают все запросы с требованием генерирования сообщений ЕСМ для этого канала.

В рассматриваемом примере оконечные устройства с 10 по 12 идентичны. Поэтому здесь ниже только оконечное устройство 10 описано более подробно.

Оконечное устройство 10 здесь описано для конкретного случая, когда оно может одновременно дескремблировать только один канал i. Для этой цели оконечное устройство 10 содержит один тракт 60 дескремблирования, осуществляющий дескремблирование канала i. Например, тракт 60 дескремблирует сигнал канала i для представления его на экране устройства 84 отображения.

Таким устройством 84 отображения может быть, например, телевизор, компьютер или снова стационарный телефон или сотовый телефон. Здесь в качестве устройства отображения используется телевизор.

Тракт 60 содержит приемник 70 вещательных мультимедийного содержания. Этот приемник 70 соединен с входом демультиплексора 72, который передает, с одной стороны, мультимедийное содержание на блок 74 дескремблирования и, с другой стороны, сообщения ECM_i,t и EMM (сообщение о санкционировании приема) на интегральную схему 76.

Интегральная схема 76 способна расшифровать криптограмму для управляющего слова CW_i,t, содержащуюся в сообщении ECM_i,t, и передать полученное управляющее слово на блок 74 дескремблирования. Эта интегральная схема 76 более подробно описана ниже со ссылками на Фиг.3.

Указанный блок 74 дескремблирования осуществляет дескремблирование скремблированного мультимедийного содержания с использованием управляющего слова, переданного ему процессором 76. Полученное дескремблированное мультимедийное содержание передают на декодер 80, который осуществляет декодирование содержания. Расширенное или декодированное мультимедийное содержание передают графической карте 82, которая управляет представлением этого мультимедийного содержания на устройстве 84 отображения, оснащенном экраном 86. Устройство 84 отображения представляет мультимедийное содержание в открытой форме на экране 86.

Система 28 будет теперь описана со ссылками на Фиг.2.

Эта система 28 содержит энергонезависимое запоминающее устройство 36. Это запоминающее устройство 36 содержит базы 38 и 42 данных.

База 38 данных представляет собой соотношение, ассоциирующее, для каждого индекса 1, множество E_i виртуальных материнских карт CM_Ei,k, где индекс Е; идентифицирует множество, которому принадлежит виртуальная карта CM_Ei,k, и k представляет собой целое число. Каждая виртуальная материнская карта CM_Ei,k идентифицирована посредством идентификатора ICM_Ei,k, являющегося правильным исключительно для этой виртуальной материнской карты. Для упрощения Фиг.2 база 38 данных показана только для двух каналов 1 и 2. Множества E₁ и Е₂ содержат по три предварительно записанных виртуальных материнских карты, соответственно, CM_E1,1, СМ_Е1,2, CM_E1,3 и СМ_Е2,1 СМ_Е2,2, СМ_Е2,3.

Виртуальные материнские карты, принадлежащие одному и тому же множеству, отличаются одна от другой. Предпочтительно, виртуальная материнская карта, принадлежащая множеству E_i, принадлежит исключительно этому множеству E_i. Таким образом, две виртуальные материнские карты, принадлежащие двум разным множествам E_i, обязательно отличны одна от другой. Определение термина «отличный от других» дано ниже со ссылками на Фиг.4.

Все виртуальные материнские карты имеют общую структуру. Эта структура представлена ниже со ссылками на Фиг.4.

База 42 данных содержит так называемые «программные корректировки». Термин «программная корректировка» обозначает группу сегментов кода, содержащую по меньшей мере одну команду, предназначенную для дополнения или замены части исполняемого кода виртуальной материнской или дочерней карты. Такая замена не требует какой-либо повторной компиляции модифицированного кода. Обычно такая «корректировка» образована из одного или более кодовых векторов (или последовательности байтов) переменной длины, каждый из которых ассоциирован с целевым адресом (или начальной позицией) в коде (непрерывной зоне памяти), содержимое которых нужно заменить. В конечном итоге, это представляет собой список модификаций, которые необходимо выполнить в кодовом блоке.

Здесь ниже, термин «материнская корректировка» обозначает корректировку, предназначенную для применения к коду виртуальной материнской карты. Термин «дочерняя корректировка» обозначает корректировку, предназначенную для применения к коду виртуальной дочерней карты.

Например, корректировка содержит команду, указывающую число итераций для алгоритма шифрования или расшифровки.

В примере, размер памяти для программной корректировки меньше 10 ko и, предпочтительно, меньше 5 ko, так что она может быть передана посредством сообщения ЕСМ и/или сообщения EMM.

База 42 данных ассоциирует с материнской корректировкой PM_j, соответствующую дочернюю корректировку PF_j, где j - целое число. Для упрощения Фиг.2 база 42 данных в этом примере содержит три пары материнских/дочерних корректировок.

Запоминающее устройство 36 здесь представляет сбой флэш-память.

Система 28 содержит также процессор 46, способный:

- псевдослучайным образом выбирать виртуальную материнскую карту CM_Ei,k из множества Е; карт в базе 38 данных,

- псевдослучайным образом выбирать материнскую корректировку PM_j в базе 42 данных, и

- и генерировать криптограмму для управляющего слова CW_i,t, сформированного генератором 32, с использованием выбранной виртуальной материнской карты CM_Ei,k и выбранной материнской корректировки PM_j.

Более того, процессор 46 способен генерировать сообщение ECM_i,t, содержащее:

- сформированную криптограмму ,

- идентификатор виртуальной дочерней карты, которую следует использовать для расшифровки этой криптограммы ,

- дочернюю корректировку PF_j, ассоциированную с выбранной материнской корректировкой PM_j, и

- сигнатуру или криптографическую избыточность MAC (код аутентификации сообщения), используемые для проверки целостности сообщения ЕСМ.

Например, процессор 46 построен на основе программируемого электронного компьютера. Этот компьютер способен выполнять команды, записанные на носителе записи информации, чтобы реализовать способ, представленный на Фиг.5. Например, эти команды также записывают в запоминающем устройстве 36.

Далее интегральная схема 76 будет описана со ссылками на Фиг.3.

Интегральная схема 76 больше известна под названием SoC (система на кристалле). Здесь интегральная схема 76 предпочтительно представляет собой также защищенную интегральную схему. Использование защищенных интегральных схем хорошо известно специалистам в рассматриваемой области. Для получения подробного описания примера защищенной интегральной схемы можно обратиться к заявке на выдачу патента США US 20050169468. Здесь, интегральная схема 76 содержит:
