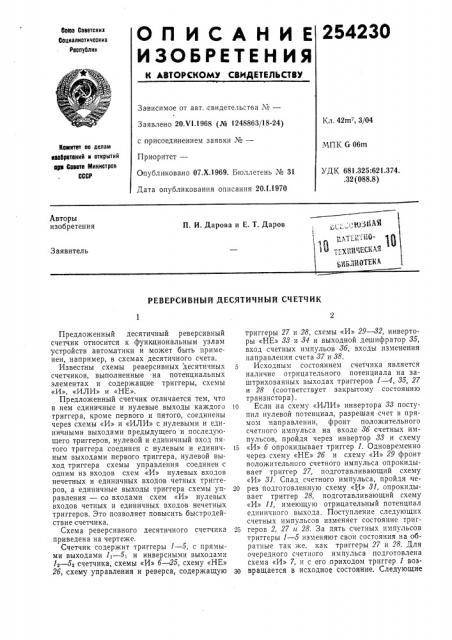

О П И С А Н И Е 254230

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства J¹â€”

Заявлено 20,VI.1968 (№ 1248863/18-24) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 07.Х.1969. Бюллетень ¹ 31

Кл. 42m, 3/04

МПК С 06m

Иотхитет по делам

«аобретеиий и открытий ар« Совете Министров

СССР

УДК 681.325:621.374.,32 (088.8) Дата опубликования описания 20.!.1970

Авторы изобретения

П. И. Дарова и Е. T. Даров

Заявитель

РЕВЕРСИВНЫЙ ДЕСЯТИЧНЫЙ СЧЕТЧИК

Предложенный десятичный реверсивный счетчик относится к функциональным узлам устройств автоматики и может быть применен, например, в схемах десятичного счета.

Известны схемы реверсивных десятичных счетчиков, выполненные на потенциальных элементах и содержащие триггеры, схемы

«И», «ИЛИ» и «НЕ».

Предложенный счетчик отличается тем, что в нем единичные и нулевые выходы каждого триггера, кроме первого и пятого, соединены через схемы «И» и «ИЛИ» с нулевыми и единичными выходами предыдущего и последующего триггеров, нулевой и единичный вход пятого триггера;соединен с нулевым и единичным выходами первого триггера, нулевой выход триггера схемы управления соединен с одним из входов схем «И» нулевых входов нечетных и единичных входов четных триггеров, а единичные выходы триггера схемы управления — со входами схем «И» нулевых входов четных и единичных входов нечетных триггеров. Это позволяет повысить быстродействие счетчика.

Схема реверсивного десятичного счетчика приведена на чертеже.

Счетчик содержит триггеры 1 — 5, с прямыми выходами 1> — 51 и инверсными выходами

1в — 5е счетчика, схемы «И» 6 25, схему «НЕ»

26, |схему управления и реверса, содержащую триггеры 27 и 28, схемы «И» 2982, инверторы «НЕ» 88 и 84 и выходной дешифратор 85, вход счетных импульов 86, входы изменения направления счета 87 и 38.

Исходным состоянием счетчика является наличие отрицательного потенциала на заIIITpHx0BBHHbIx выходах триггеров 1 — 4, 35, 27 и 28 (соответствует закрытому состоянию транзистора) .

1о Если на схему «ИЛИ» инвертора 88 поступил нулевой потенциал, разрешая счет в прямом направлении, фронт положительного счетного импульса на входе 86 счетных импульсов, пройдя через инвертор 88 и схему

15 «И» б опрокидывает триггер 1. Одновременно через схему «НЕ» 26 и схему «И» 29 фронт положительного счетного импульса опрокидывает триггер 27, подготавливающий схему

«И» 81. Спад счетного импульса, пройдя че20 рез подготовленную схему «И» 81, опрокидывает триггер 28, подготавливающий схему

«И» 11, имеющую отрицательный потенциал единичного выхода. Поступление следующих счетных импульсов изменяет состояние триг25 геров 2, 27 и 28. За пять счетных импульсов триггеры 1 — 5 изменяют свои состояния на обратные так же, как триггеры 27 и 28. Для очередного счетного импульса подготовлена схема «И» 7, и с его приходом триггер 1 возЗо вращается в исходное состояние, Следующие

254230 четыре импульса через схемы «И» 10, 15, 18 и 28 возвращают поочередно триггеры 2 — 5 в исходное, состояние. Десять состояний счетчика расшифровываются двухвходовыми схемами «И» дешифратора 85, Рассмотрим второй случай, когда на схему

«ИЛИ» инвертора 84 поступает нулевой потенциал, разрешающий счет в обратном направлении.

При этом фронт положительного счетного импульса на входе 86, пройдя через инвертор

84, ичвертируется и через подготовленную схему «И» 24 опрокидывает триггер 5. Одновременно инвертированный через схему 26 фронт положительного счетного импульса через схему «И» 29 опрокидывает триггер 27, подготавливающий схему «И» 31. Спад счетного импульса через схему «И» 81 опрокидывает триггер 28, подготавливающий схему

«И» 21, на которую уже поступил отрицательный потенциал с триггера 5. За пять счетных импульсов триггеры 5 — 1 изменяют исходное состояние, как и триггеры 27 и 28. Для очередного счетного импульса подготовлена схема «И» 25 и после его прихода триггер 5 возвращается в исходное состояние.

Таким образом, при счете в обратном направлении меняется последовательность переброса триггеров от счетных импульсов на входе 86, и соответственно изменяется последовательность появления сигнала на выходах дез шифратора 85.

Предмет изобретения

Реверсивный десятичный счетчик, выполlo ненный на потенциальных элементах, содержащий пять триггеров, схемы «И», «НЕ», схемы «ИЛИ» и схемы управления и реверса, отличающийся тем, что, с целью повышения быстродействия, единичные и нулевые выходы

16 каждого триггера, кроме первого и пятого, соединены через схемы «И» и «ИЛИ»;с нулевыми и единичными выходами предыдущего и последующего триггеров, нулевой и единичный вход пятого триггера соединен,с нулевым

20 и единичным выходами первого триггера, нулевой выход триггера схемы управления соединен с одним из входов схем «И» нулевых входов нечетных и единичных входов четных триггеров, а единичные выходы триггера схе25 мы управления — со входами схем «И» нулевых входов четных и единичных входов нечет,ных триггеров.

Г35

Составитель Ю. Н. Колотов

Редактор Л. А. Утехина Тех ред 3. Н. Тараненко Корректор Н. Н. Самыгина

Заказ"%7 Ти,раж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Рау шская наб,,д. 4 5.

Типография № 24 Глаэполиграфпрома, Москва, Г 19, ул. Маркса — Энгельса, 14,
