Реферат



254228

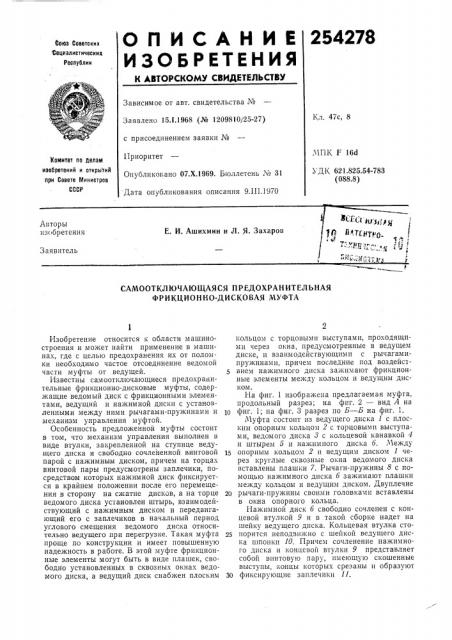

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

«социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15.1.1968 (1ч" 1209810125-27) с присоединением заявки №

11р и ор итет

Опубликогано 07.Х.1969. Бюллетень № 31

Дата опубликования описания 9.111.1970

Кл. 47с, 8

ЧПК F 16d

УДК 621.825.54-783 (088.8) Момитет по йелам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е. И. Ашихмин и Л. Я. 3аха

Заявитель

САМООТКЛЮЧАЮ1ЦАЯСЯ ПРЕДОХРАНИТЕЛЬНАЯ

ФРИКЦИОННО-ДИСКОВАЯ МУФТА

Изобретение относится к области машиностроения и может найти применение в машинах, где с целью предохранения их от поломки необходимо частое отсоединение ведомой части муфты от ведущей.

Известны самоотключающиеся предохранительные фрикционно-дисковые муфты, содержащие ведомый диск с фрикционными элементами, ведущий и нажимной диски с установленными между ними рычагами-пружинами и механизм управления муфтой.

Особенность предложенной муфты состоит в том, что механизм управления выполнен в виде втулки, закрепленной на ступице ведущего диска и свободно сочлененной винтовой парой с нажимным диском, причем на торцах винтовой пары предусмотрены заплечики, посредством которых нажимной диск фиксируется в крайнем положении после его перемещения в сторону на сжатие дисков, а на торце ведомого диска установлен штырь, взаимодействующий с нажимным диском и передвигающий его с заплечиков в начальный период углового смещения ведомого диска относительно ведущего при перегрузке. Такая муфта проще по конструкции и имеет повышенную надежность в работе. В этой муфте фрикционные элементы могут быть в виде плашек, свободно установленных в сквозных окнах ведомого диска, а ведущий диск снабжен плоским кольцом с торцовыми выступами, проходящими через окна, предусмотренные в ведущем диске, и взаимодейсгвующпми с рычагамипружинами, причем последние под воздейст5 вием нажиыного диска зажимают фрикционные элементы между кольцом и ведущим диском.

На фиг. 1 изображена предлагаемая муфта, продольный разрез; на фиг. " — вид А на

10 фиг. 1; на фиг. 3 разрез по Б — Б на фиг. 1.

Муфта состоит из ведущего диска 1 с плоским опорным кольцом 2 с торцовыми выступаItIH, ведомого диска 8 с кольцевой канавкой 4

II штырем 6 и нажиыного диска 6. Между

15 опорным кольцом 2 и ведущим диском 1 через круглые сквозные окна ведомого диска вставлены плашки 7. Рычаги-пружины 8 с помощью нажимного диска 6 зажимают плашки между кольцом и ведущим диском. Двуплечие

20 рычаги-пружины своими головкa;II вставлены в окна опорного кольца.

Нажимной диск 6 свободно сочленен с концевой втулкой 9 и в такой сборке надет на шейку ведущего диска. Кольцевая втулка стопорится неподвижно с шейкой ведущего диска шпонки 10. Причем сочленение нажиыного диска и концевой втулки 9 представляет собой винтовую пару, имеющую скошенные выступы, концы которых срезаны и образуют

30 фиксирующие заплечики 11.

254278

Для передачи вращающего момента плашки

7 зажимаются между ведущим диском и опорным кольцом 2 и нажимной диск 6 поворачивается на 90 против хода часовой стрелки. При этом он перемещается по шейке ведущего диска 1 в сторону плашек 7 до совмещения фиксирующих заплечиков 11. Двуплечие рычаги-пружины 8 притягивают нажимное кольцо 2 к ведущему диску 1, и плашки оказываются зажатыми до расчетного давления

При превышении момента сопротивления на ведомом валу выше момента, создаваемого трением плашек. ведомый диск поворачивается относительно ведущего. При этом шпонка

10 своей боковой гранью набегает на штырь

5, и фиксирующие заплечики нажимного диска 6 сходят с заплечиков концевой втулки i, Рычаги-пружины 8 перемещают нажим ной диск 6 вправо, и муфта самоотключается.

Диск продолжает вращение, но трения между всдущим и ведомым дисками не будет.

Предмет изобретения

1. Самоотключающаяся предохранительная фрикционпо-дисковая муфта, содержащая ведомый диск с фрикционпыми элементамп, вссдущий EI нажимной диски с установленными между ними рычагами-пружинами и механизм управления муфтой, отличающаяся тем, что, с целью упрощения ее конструкции и повышения надежности, механизм управления выполнен в виде втулки, закрепленной на ступице ведущего диска и свободно сочлененной винтовой парой с нажимным диском, причем на торцах винтовой пары предусмотрены заплечики, посредством которых нажимной диск

10 фиксируется в крайнем положении после его перемещения в сторону на сжатие дисков, а на торце ведомого диска установлен штырь, взаимодействующий с нажимным диском и сдвигающий его с заплечиков в начальный пе15 риод углового смешения ведомого диска относительно ведущего при перегрузке.

2. Муфта по п. 1, отличающаяся тем, что фрикционные элементы выполнены в виде плашек,;становленных в сквозных ок20 нах, предусмотренных в ведомом диске.

3. Муфта по t;. 1 и 2, отличающаяся тем, что ведущий диск снабжен плоским кольцом с торцовыми выступами, проходящими через окна, нредусмотренные в ведущем диске, и

25 взаимодействующими с рычагами-пружинами, причем последние под воздействием нажимного диска зажимают фрикционные элементы между кольцом и ведущим диском.
