254282

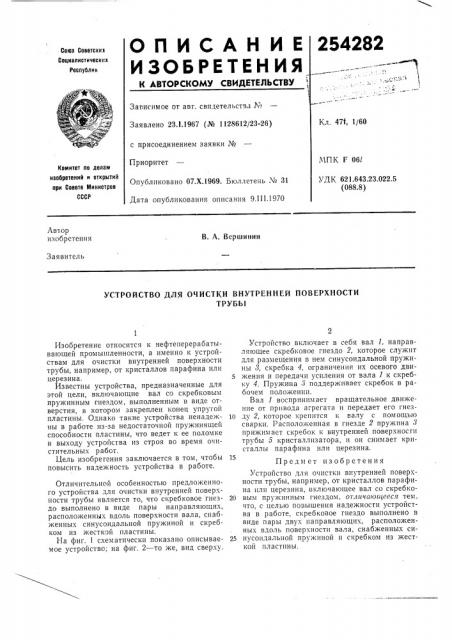

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Загисимое от авт. свидетельства K.

Заявлено 23.1.1967 (№ 1128612/23-26) Кл. 471, 1/60 с присоединением заявки №

Приоритет

Опубликовано 07.Х.1969. Бюллетень № 31

Дата опубликования описания 9.III.1970

МПК F 06l

УДК 621.643.23.022.5 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. А. Вершинин

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ

ТРУБЬ1

Изобретение относится к нефтеперерабатывающей промышленности, а именно к устройствам для очистки внутренней поверхности трубы, например, от кристаллов парафина или церезина.

Известны устройства, предназначенные для этой цели, включающие вал со скребковым пружинным гнездом, выполненным в виде отверстия, в котором закреплен конец упругой пластины. Однако такие устройства ненадежны в работе из-за недостаточной пружинящей способности пластины, что ведет к ее поломке и выходу устройства из строя во время очистительных работ.

Цель изобретения заключается в том, чтобы повысить надежность устройства в работе.

Отличительной особенностью предложенного устройства для очистки внутренней поверхности трубы является то, что скребковое гнездо выполнено в виде пары направляющих, расположенных вдоль поверхности вала, снабженных синусоидальной пружиной и скребком из жесткой пластины.

Hà фиг. 1 схематически показано описываемое устройство; на фиг. 2 — то же, вид сверху.

Устройство включает в себя вал 1, направляющее скребковое гнездо 2, которое служит для размещения в нем синусоидальной пружины 8, скребка 4, ограничения их осевого дви5 жения и передачи усиления от вала 1 к скребку 4. Пружина 3 поддерживает скребок в рабочем положении.

Вал 1 воспринимает вращательное движение от привода агрегата и передает его гнез10 ду 2, которое крепится к валу с помощью сварки. Расположенная в гнезде 2 пружина 3 прижимает скребок к внутренней поверхносги трубы 5 кристаллизатора, и он снимает кристаллы парафина или церезина.

Предмет изобретения

Устройство для очистки внутренней поверхности трубы, например, от кристаллов парафина пли церезина, включающее вал со скребко20 вым пружинным гнездом, от гичающееся тем, что, с целью повышения надежности устройства в работе, скребковое гнездо выполнено в виде пары двух направляющих, расположенHbtx вдоль поверхности вала, снабженных си25 нусоидальной пружиной и скребком из жесткой пластины.

254282

Составитель Г. Постыляков

Редактор Д. М. Лопатко Текред А. А. Камышникова Корректор Г. П. Шильман

Заказ 456/10 Тираж 480 Подписное

1111И11Г1И Ко мптста по делам изобретений и открытий при Совете Министров СССР

Москва A(-35, Раушская наб., д. 4/5 1 ппография, пр. Сапунова, 2
