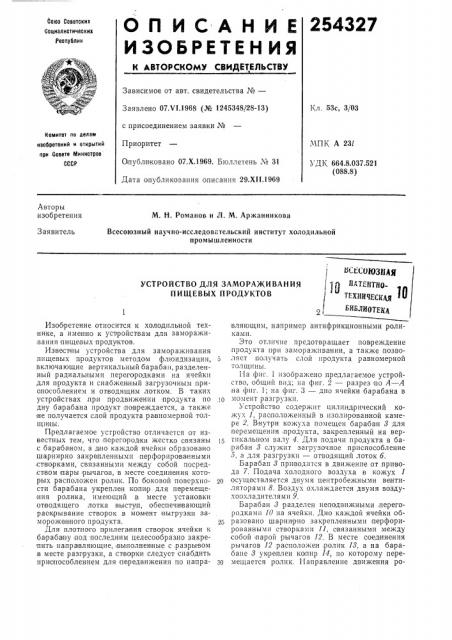

О П И С А Н И Е 254327

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 07Х1.1968 (№ 1245348/28-13) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1969. Бюллетень ¹ 31

Дата опубликования описания 29.XI l.1969

Кл. 53с, 3/03

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК А 231

УДК 664.8.037.521 (088.8) Авторы изобретения

М. H. Романов и Л. М. Аржанникова

Всесоюзный научно-исследовательский институт холодильной промышленности

Заявитель

"т- -"ЮЗПЛя

1l"TÅ8TÍÎт"ктк И IECK+(8H llÎÒEÊÀ

УСТРОЙСТВО ДЛЯ ЗАМОРА)КИВАНИЯ

ПИЩЕВЫХ ПРОДУКТОВ

Изобретение относится к холодильной технике, а именно к устройствам для заморажи,вания пищевых продуктов.

Известны устройства для замораживания пищевых продуктов методом флюидизации, включающие вертикальный барабан, разделенный радиальными перегородками на ячейки для продукта и снабжен ный загрузочным приспособлением и от водящим лотком. В таких устройствах,при продвижении продукта по дну барабана продукт повреждается, а также не получается слой продукта равномерной толщины.

Предлагаемое устройство отличается от известных тем, что перегородки жестко связаны с барабаном, а дно каждой ячейки образовано шарнирно закрепленными перфорирова|нными створками, связанными между собой посред,ством пары 1рычагов, в месте соединения которых расположен ролик. По боковой поверхности барабана укреплен копи р для перемещения ролика, имеющий в месте установки отводящего лотка выступ, обеспечи|вающий раокрывание створок в момент выгрузки замороженного продукта.

Для плотного прилегания створок ячейки к барабану под последним целесообразно закрепить на|правляющие, 1выполненные с,разрывом в месте разгрузки, а створки следует снабдить приспособлением для передвижения по направляющим, например антифрикционными роликами.

Это отличие предотвращает повреждение продукта при замораживании, а также позволяет получать слой продукта равномерной толщины.

1-1а фиг. 1 изображено предлагаемое устройство, общий впд; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — дно ячейки барабана в момент разгрузки.

Устройство содержит цилиндрический кожух 1, рааположенный в изолированной камере 2. Внутри кожуха помещен барабан 3 для перемещения продукта, закрапленный на вертикальном валу 4. Для подачи продукта в барабан 3 служит загрузочное приспособление

5, а для разгрузки — отводящий лоток б.

Барабан 3 приводится в движение от привода 7. Подача холодного воздуха в кожух 1 осуществляется двумя центробежными вентиляторами 8. Воздух охлаждается двумя воздухоохладителямп 9.

Барабан 3 разделен неподвижными,перегородками 10 на ячейки. Дно каждой ячейки образовано шарнирно закрепленными перфорированными створками 11, связанными между собой парой рычагов 12. В месте соединения ,рычагов 12 расположен ролик 13, а на барабане 3 укреплен копир И, по которому передо мещается ролик. Направление движения ро254327 лика 18 при разгрузке обеопечивается напра вляющей 15 и пружиной 1б, а раскрывание створок 11 — роликом 18, взаимодействующим с высту,пом ко.пи,ра 14.

Неподвижные нап равляющие 17 обеспечивают плотное прилегание концов створок 11 к барабану 8, при этом створки снабжены приспособлением для передвижения по на пра вляющим, например анти фрикционными роликами 18, для уменьшения трения их о на пра вляющие 17.

Устройство работает следующим образом.

Продукт, подлежащий замораживанию, загрузочным приспособлением 5,подается в одку из ячеек барабана 8. За один оборот вала 4 продаст проходит полный цикл замораживания и подходит к месту разгрузки, где расположен копир 14, с помощью которого ролик

18 опускается и рычагами 12, двигающимися по направляющим, раскрывает створки 11.

Продукт падает .в отводящий лоток б. Д вижение барабана 8 прерьивистое, обеспечиваемое приводом 7. Поворачивается вал 4 с барабаном 8на угол,,соответствующий расстоянию между двумя соседними ячейками. Время поворота барабана и инте рвал между поворотами регулируется в зависимости от продолжительности заморажи вания того или иного продукта.

Для охлаждения продукта в кожух нагнетается вентиляторами 8 воздух, охлажденный аоздухоохладителями 9. Из кожуха через перфорированные створки 11 холодный воздух проходит через слой замораживаемого продукта, и вновь по па дает в воздухоохладители 9.

Предмет изооретения

1. Устройство для заморажи вания пищевых продуктов, включающее вертикальный барабан, разделенный радиальными .перегородками .на ячейки и онабженный загрузочным .приспособлением и отводящим лотком, отличаюи1ееся тем, что, с целью исключения повреждения продукта при замораживании, а также получения слоя продукта равномерной толщи 5 ны,,перегородки жестко связаны:с барабаном, а дно каждой ячейки образовано шарнирно закрепленнььми перфорирolBBHHblMH створками, связанными между собой посредство м пары рычагов, в месте соединения которых ра сположен ролик, при этом по боковой поверхности барабана укреплен копир для перемещения ролика, имеющий в месте установки отводящего лотка выступ, обеспечивающий раскрывание створок в момент выгрузки замороженно75 го продукта.

2. Устройство по п. 1, отличающееся тем, что, с целью обеопечения плотпого прилегания створок ячейки к барабану, под последним закреплены направляющие, вы полненные с разЗО рывом в месте разгрузки, а створки имеют приспособление для передвижения по направляющим, например антифрикционные ролики.

254327 Рыг. 7

9 а г. 2
