Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к монитору кровяного давления.

ОБЗОР СОСТОЯНИЯ ТЕХНИКИ

В выложенной заявке на патент Японии № 57-145640 (патентном документе 1) предлагается монитор кровяного давления с ручным нагнетанием давления. Монитор кровяного давления с ручным нагнетанием давления содержит основной блок, резиновую грушу, выполняющую функцию устройства ручного нагнетания давления и соединенную с упомянутым основным блоком трубкой, и манжету, соединенную с основным блоком трубкой.

С уменьшением размеров встроенных электронных устройств, массу основного блока снижали с каждым годом. Следовательно, во время измерения кровяного давления с использованием упомянутого монитора кровяного давления с ручным нагнетанием давления, основной блок, установленный на установочной поверхности, например, на столе, может сдвигаться по установочной поверхности в результате подтягивания трубкой, присоединенной к основному блоку.

Сдвигание основного блока снижает эксплуатационную пригодность монитора кровяного давления с ручным нагнетанием давления, а также сообщает нежелательные вибрации датчику и подобным элементам, встроенным в основной блок, что может снижать точность измерения кровяного давления. На задней поверхности основного блока можно обеспечить резиновый выступ для предотвращения сдвигания. Однако обеспечение данного резинового выступа увеличивает стоимость изготовления монитора кровяного давления с ручным нагнетанием давления.

Монитор кровяного давления с автоматическим нагнетанием давления механизмом нагнетания давления, встроенноым в основной блок, также снабжен трубкой между основным блоком и манжетой. Следовательно, во время измерения кровяного давления, основной блок, установленный на установочной поверхности, например, на столе, может сдвигаться по установочной поверхности в результате подтягивания трубкой, присоединенной к основному блоку.

ДОКУМЕНТЫ ИЗВЕСТНОГО УРОВНЯ ТЕХНИКИ

ПАТЕНТНЫЕ ДОКУМЕНТЫ

Патентный документ 1: выложенная заявка на патент Японии № 57-145640

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ЗАДАЧИ ИЗОБРЕТЕНИЯ

Проблема, подлежащая решению настоящим изобретением, заключается в том, что, во время использования монитора кровяного давления, основной блок может сдвигаться по установочной поверхности в результате подтягивания трубкой, присоединенной к основному блоку.

Следовательно, целью настоящего изобретения является создание монитора кровяного давления, имеющего конфигурацию, в которой вероятность сдвигания основного блока по установочной поверхности снижается даже в том случае, когда основной блок подтягивается трубкой, соединенной с основным блоком.

СРЕДСТВА РЕШЕНИЯ ЗАДАЧ

Один аспект настоящего изобретения относится к монитору кровяного давления, содержащему основной блок, подлежащий установке на установочной поверхности и имеющий переднюю поверхность и заднюю поверхность, механизм ручного нагнетания давления, манжету, подлежащую оборачиванию вокруг предварительно заданного участка тела человека, первую трубку, соединяющую основной блок и механизм ручного нагнетания давления, и вторую трубку, соединяющую основной блок и манжету. По меньшей мере, какая-то одна из первой трубки и второй трубки размещена с возможностью неподвижной фиксации на задней поверхности основного блока таким образом, чтобы частично контактировать с установочной поверхностью.

Другой аспект настоящего изобретения относится к монитору кровяного давления, содержащему основной блок, подлежащий установке на установочной поверхности и имеющий переднюю поверхность и заднюю поверхность, манжету, подлежащую оборачиванию вокруг предварительно заданного участка тела человека, и трубку, соединяющую основной блок и манжету. Трубка размещена с возможностью неподвижной фиксации на задней поверхности основного блока таким образом, чтобы частично контактировать с установочной поверхностью.

ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

Настоящее изобретение может обеспечить монитор кровяного давления, имеющий конфигурацию, в которой основной блок в меньшей степени предрасположен к сдвигу по установочной поверхности даже в том случае, когда основной блок подтягивается трубкой, присоединенной к основному блоку.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

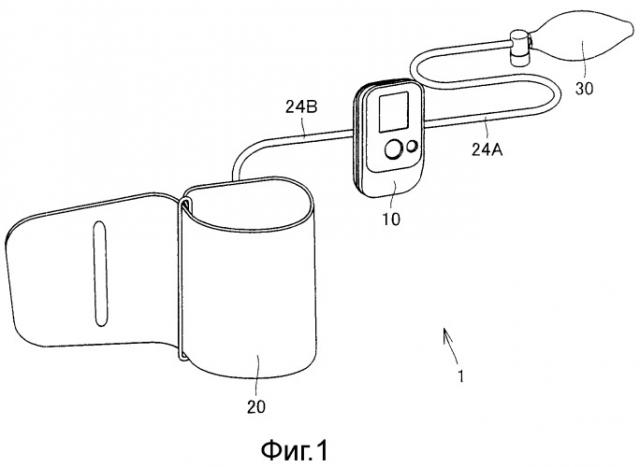

Фиг.1 - общая конфигурация монитора кровяного давления в соответствии с первым вариантом осуществления.

Фиг.2 - блок-схема, представляющая аппаратную конфигурацию монитора кровяного давления в соответствии с первым вариантом осуществления.

Фиг.3 - вид в перспективе, представляющий вид спереди (передней поверхности) основного блока монитора кровяного давления в соответствии с первым вариантом осуществления.

Фиг.4 - вид в перспективе, представляющий вид сзади (задней поверхности) основного блока монитора кровяного давления в соответствии с первым вариантом осуществления, с отсоединенными от него трубками.

Фиг.5 - вид в плане (верхнего участка) основного блока монитора кровяного давления в соответствии с первым вариантом осуществления, с отсоединенными от него трубками.

Фиг.6 - боковая поверхность (с правой стороны) основного блока монитора кровяного давления в соответствии с первым вариантом осуществления, с отсоединенными от него трубками.

Фиг.7 - вид в плане (верхнего участка) основного блока монитора кровяного давления в соответствии с первым вариантом осуществления, с присоединенными к нему трубками.

Фиг.8 - боковая поверхность (с правой стороны) основного блока монитора кровяного давления в соответствии с другой формой первого варианта осуществления, с отсоединенными от него трубками.

Фиг.9 - задняя сторона (задняя поверхность) основного блока монитора кровяного давления в соответствии со вторым вариантом осуществления, с присоединенными к нему трубками.

Фиг.10 - вид в разрезе по линии X-X, показанной на фиг.9.

Фиг.11 - общая конфигурация монитора кровяного давления в соответствии с другим вариантом осуществления.

ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Ниже, со ссылкой на чертежи, приведено, для примера, описание монитора кровяного давления в соответствии с вариантом осуществления настоящего изобретения, выполненного путем применения настоящего изобретения к монитору кровяного давления с ручным нагнетанием давления. В соответствующих вариантах осуществления, описание которых приведено ниже, не всегда какие-либо ссылки на число, количество и т.п. предназначены для ограничения объема настоящего изобретения упомянутыми числом, количеством и т.п., если не указано иное. Если ниже приведено множество вариантов осуществления, то изначально предполагается, что конфигурацию каждого из данных вариантов осуществления можно соответственно объединять, если не указано иное.

Первый вариант осуществления

Ниже, со ссылкой на фиг.1-7, приведено описание монитора 1 кровяного давления с ручным нагнетанием давления в соответствии с первым вариантом осуществления. Сначала, со ссылкой на фиг.1 и 3-7, поясняется внешняя конфигурация монитора 1 кровяного давления с ручным нагнетанием давления.

Внешняя конфигурация монитора 1 кровяного давления с ручным нагнетанием давления

Монитор 1 кровяного давления с ручным нагнетанием давления в соответствии с настоящим вариантом осуществления содержит основной блок 10 плоской формы, манжету 20, подлежащую оборачиванию вокруг предварительно заданного участка тела человека, например, плеча, и резиновую грушу 30, например, в качестве механизма ручного нагнетания давления.

Резиновая груша 30 соединена с основным блоком 10 первой трубкой 24A. Манжета 20 соединена с основным блоком 10 второй трубкой 24B. Резиновая груша 30 сжимается человеком для подачи воздуха в пневматическую камеру манжеты 20 по первой трубке 24A и второй трубке 24B. Корпус, образующий основной блок 10, выполнен из формованного полимера, формованного металлического листа или подобного материала. Первая трубка 24A и вторая трубка 24B выполнены из поливинилхлорида, натурального каучука, силиконового каучука, эластомера или подобного материала.

На передней поверхности 10A основного блока 10 обеспечены дисплейный блок 40 для представления результатов измерений и т.п., операционный блок 41 для приема ввода команд человеком и т.п. Например, операционный блок 41 имеет такие функции, как переключатель питания для включения/выключения питания, измерительный переключатель для ввода команды на начало измерения и переключатель измерения для ввода команды на считывание и представление результатов прошлых измерений. Дисплейный блок 40 выполнен, например, в виде жидкокристаллического дисплея или подобного устройства.

Выступающий участок 12, продолжающийся латерально, как показано на чертеже, обеспечен на задней поверхности основного блока 10 в положении, находящемся ближе к верхней области, чем центральная область основного блока 10. Утопленные участки 12a, углубленные к передней поверхности основного блока 10, обеспечены с обеих сторон от упомянутого выступающего участка 12. Переходные втулки 11A и 11B обеспечены так, чтобы продолжаться вбок от боковых поверхностей выступающего участка 12 и находиться в положении, соответственно окруженном утопленными участками 12a. На задней поверхности основного блока 10 обеспечена крышка 15 в положении ближе к нижней области, чем к центральной области основного блока 10.

Следует отметить, что форма основного блока 10 монитора 1 кровяного давления с ручным нагнетанием давления не ограничена приведенным примером. Применение резиновой груши 30 в качестве механизма ручного нагнетания давления является примером, не ограничивающим изобретение. Текучая среда для нагнетания манжеты 20 не ограничена воздухом.

Аппаратная конфигурация

Ниже, со ссылкой на фиг.2, приведено описание аппаратной конфигурации монитора 1 кровяного давления с ручным нагнетанием давления в соответствии с настоящим вариантом осуществления. Манжета 20 монитора 1 кровяного давления с ручным нагнетанием давления содержит пневматическую камеру 21, вмещающую воздух. Резиновая груша 30 подает/выпускает воздух в/из воздушную/ой камеру/ы 21 по первой трубке 24A и второй трубке 24B.

Точное выпускное отверстие 31, через которое воздух выпускается с постоянной скоростью, расположено в предварительно заданном положении резиновой груши 30. Нажатие на специальный переключатель (не показанный), содержащийся в операционном блоке 41, позволяет резиновой груше 30 быстро выпускать воздух. Человек может подавать воздух в пневматическую камеру 21 сжатием резиновой груши 30.

Основной блок 10 содержит CPU (центральный процессор) 100 для тщательного управления каждым блоком и контроля каждого блока, датчик 32 давления, схему 35 генерации, блок 39 энергонезависимой памяти, дисплейный блок 40, операционный блок 41, блок 42 питания, блок 43 отсчета времени для выполнения операции отсчета времени, звуковой сигнализатор 44 для выдачи предупредительного сигнала или звукового сигнала и СД (светоизлучающий диод) 45 для излучения света.

Датчик 32 давления является устройством для восприятия сигнала давления в манжете, показывающего давление в пневматической камере 21 (называемого «давлением в манжете»). Датчик 32 давления изменяет свое значение емкости в зависимости от воспринимаемого давления. Схема 35 генерации выдает сигнал с частотой колебаний, соответствующей значению емкости датчика 32 давления, в центральный процессор (CPU) 100. Центральный процессор (CPU) 100 преобразует сигнал, полученный из схемы 35 генерации, в давление, чтобы тем самым воспринимать давление (давление в манжете).

Блок 39 памяти хранит программы, задающие центральному процессору (CPU) 100 исполнение предварительно заданных операций, и информацию различных типов, например, информацию о результатах измерений. Блок 42 питания подает электрическую энергию в центральный процессор (CPU) 100 в соответствии с командой включения питания из операционного блока 41.

Механизм соединения переходных втулок и трубок

Ниже, со ссылкой на фиг.7, приведено описание механизма соединения между первой переходной втулкой 11A, второй переходной втулкой 11B, первой трубкой 24A и второй трубкой 24B. В настоящем варианте осуществления, в выступающем участке 12 обеспечены первая переходная втулка 11A, выступающая к одной боковой поверхности, и вторая переходная втулка 11B, выступающая к другой боковой поверхности.

Первая переходная втулка 11A закреплена на одной боковой поверхности выступающего участка 12 таким образом, что, когда первую трубку 24A насаживают с возможностью неподвижной фиксации на первую переходную втулку 11A, область 11C, на которую с внутренней стороны надавливает утолщение, обеспеченное на первой переходной втулке 11A, для выдавливания наружу относительно остальной области поверхности на передней стороне первой трубки 24A, находится в положении, расположенном ниже относительно нижнего конца выступающего участка 12 (на расстоянии L, равном приблизительно 0,5 мм). Соответственно, когда основной блок 10 установлен на установочной поверхности, поверхность области 11C первой трубки 24A, выгибающаяся наружу, контактирует с установочной поверхностью.

Аналогично, вторая переходная втулка 11B закреплена на другой боковой поверхности выступающего участка 12 таким образом, что, когда вторую трубку 24B насаживают с возможностью неподвижной фиксации на вторую переходную втулку 11B, область 11D, на которую с внутренней стороны надавливает утолщение, обеспеченное на второй переходной втулке 11B, для выдавливания наружу относительно остальной области поверхности на передней стороне второй трубки 24B, находится в положении, расположенном ниже относительно нижнего конца выступающего участка 12 (на расстоянии L, равном приблизительно 0,5 мм). Соответственно, когда основной блок 10 установлен на установочной поверхности, поверхность области 11D второй трубки 24B, выгибающаяся наружу, контактирует с установочной поверхностью.

При использовании данной конфигурации, когда основной блок 10 установлен на установочной поверхности, например, столе, выгибающаяся область 11C первой трубки 24A и выгибающаяся область 11D второй трубки 24B, расположенные на задней поверхности 10B основного блока 10, контактируют с установочной поверхностью. Поскольку первая трубка 24A и вторая трубка 24B выполнены из поливинилхлорида, натурального каучука, силиконового каучука, эластомера или подобного материала, обладающего коэффициентом трения выше, чем коэффициент трения поверхности основного блока 10, то сдвигание основного блока 10 можно исключить даже в том случае, когда основной блок 10 подтягивается первой трубкой 24A и второй трубкой 24B.

Даже когда основной блок 10 подтягивается первой трубкой 24A и второй трубкой 24B, поворот основного блока 10 также можно предотвратить благодаря тому, что исключено сдвигание основного блока 10.

Как изложено выше, поскольку выгибающиеся наружу области 11C и 11D, соответственно, первой трубки 24A и второй трубки 24B, соединенные с основным блоком 10, контактируют с установочной поверхностью, то сдвигание основного блока 10 по установочной поверхности оказывается менее вероятным даже в случае, когда основной блок 10 подтягивают. В результате, датчику 32 давления и подобным устройствам, встроенным в основной блок 10, не сообщается нежелательных вибраций, что позволяет обеспечить повышение точности при измерении кровяного давления. Кроме того, отсутствие необходимости в обеспечении другого элемента для блокирования основного блока 10 от сдвигания исключает повышение стоимости изготовления монитора кровяного давления с ручным нагнетанием давления.

Вышеописанный вариант осуществления поясняет конфигурацию, в которой первая переходная втулка 11A и вторая переходная втулка 11B расположены на задней поверхности 10B в положении, находящемся ближе к верхней области, чем центральная область основного блока 10, однако, приведенная конфигурация является примером, не ограничивающим изобретение. Как показано на виде сбоку на фиг.8, первая переходная втулка 11A и вторая переходная втулка 11B могут быть расположены, например, на задней поверхности 10B в центральной области основного блока 10.

Как было показано, первая переходная втулка 11A и вторая переходная втулка 11B расположены так, что выступают вбок на задней поверхности 10B основного блока 10, но могут быть расположены так, чтобы выступать продольно или по диагонали. Положение, в котором расположены первая переходная втулка 11A и вторая переходная втулка 11B, не ограничено вышеописанным положением, если только дисплейный блок 40 не наклонен так, что человеку трудно смотреть на дисплей, когда основной блок 10 установлен на установочную поверхность.

Выше представлена конфигурация, в которой поверхности как выгибающейся наружу области 11C первой трубки 24A, так и выгибающейся наружу области 11D второй трубки 24B контактируют с установочной поверхностью, однако, можно создать конфигурацию, в которой только одна из трубок контактирует с установочной поверхностью.

Второй вариант осуществления

Ниже, со ссылкой на фиг.9 и 10, дано описание ручного монитора кровяного давления в соответствии со вторым вариантом осуществления. В ручном мониторе кровяного давления в соответствии с настоящим вариантом осуществления, участок каждой из первой трубки 24A и второй трубки 24B расположен так, чтобы продолжаться продольно на задней поверхности основного блока 10. В остальном, конфигурация и аппаратная конфигурация идентичны таковым для вышеописанного первого варианта осуществления.

Первая переходная втулка 11A и вторая переходная втулка 11B расположены в нижней области на задней поверхности основного блока 10 таким образом, чтобы продолжаться к верхней области. Первая трубка 24A, насаженная с возможностью неподвижной фиксации на первую переходную втулку 11A, и вторая трубка 24B, насаженная с возможностью неподвижной фиксации на вторую переходную втулку 11B, отведены так, чтобы проходить к верхней области задней поверхности 10B основного блока 10 и установлена и неподвижно зафиксирована зажимами 16, обеспеченными на задней поверхности 10B основного блока 10.

Таким образом, если первая трубка 24A и вторая трубка 24B отведены так, что они проходят к верхней области задней поверхности 10B основного блока 10, участки первой трубки 24A и второй трубки 24B (участки, расположенные на задней поверхности 10B) поддерживают основной блок 10 верхней стороной первой трубки 24A и второй трубки 24B и в то же время контактируют с установочной поверхностью нижней стороной первой трубки 24A и второй трубки 24B, как показано на фиг.10.

Поэтому, сдвигание основного блока 10 по установочной поверхности B оказывается менее вероятным даже в случае, когда основной блок 10 подтягивается первой трубкой 24A и второй трубкой 24B. В результате, датчику 32 давления и подобным устройствам, встроенным в основной блок 10, не сообщается нежелательных вибраций, что позволяет обеспечить повышение точности при измерении кровяного давления. Кроме того, отсутствие необходимости в обеспечении другого элемента для блокирования основного блока 10 от сдвигания исключает повышение стоимости изготовления монитора кровяного давления с ручным нагнетанием давления.

Хотя вышеописанный вариант осуществления поясняет конфигурацию, в которой первая переходная втулка 11A и вторая переходная втулка 11B расположены в нижней области задней поверхности основного блока 10, и первая трубка 24A и вторая трубка 24B отведены к верхней области задней поверхности основного блока 10, приведенная конфигурация является примером, не ограничивающим изобретение. Например, можно применить конфигурацию, в которой первая переходная втулка 11A и вторая переходная втулка 11B расположены в верхней области задней поверхности основного блока 10, и первая трубка 24A и вторая трубка 24B отведены к нижней области задней поверхности основного блока 10.

В альтернативном варианте, первая переходная втулка 11A и вторая переходная втулка 11B могут быть расположены в центральной области задней поверхности основного блока 10, с отведением одной из трубок к верхней области задней поверхности основного блока 10 и отведением другой трубки к нижней области.

Хотя вышеописанные варианты осуществления поясняют случай расположения первой переходной втулки 11A и второй переходной втулки 11B на задней поверхности 10B основного блока 10, данная конфигурация является примером, не ограничивающим изобретение. Возможно применение конфигурации, в которой только одна втулка или как первая переходная втулка 11A, так и вторая переходная втулка 11B расположены на боковой поверхности основного блока 10, и первая трубка 24A и вторая трубка 24B расположены с возможностью неподвижной фиксации на задней поверхности основного блока 10.

Хотя, в представленной конфигурации, с установочной поверхностью B контактируют как первая трубка 24A, так и вторая трубка 24B, отходящие от переходных втулок, однако, возможно применение конфигурации, в которой только одна из трубок контактирует с установочной поверхностью B.

В вышеописанных вариантах осуществления, первая трубка 24A и вторая трубка 24B, предпочтительно, имеют толщину не меньше, чем, приблизительно, 0,5 мм, чтобы не допустить вызванного трением разрыва трубок.

Хотя мониторы кровяного давления в соответствии с вышеописанными вариантами осуществления выполнены посредством применения настоящего изобретения к монитору кровяного давления с ручным нагнетанием давления, настоящее изобретение можно также применить к монитору кровяного давления с автоматическим нагнетанием давления, показанному на фиг.11. В мониторе 1A кровяного давления с автоматическим нагнетанием давления, основной блок 1000 содержит такой механизм нагнетания давления, как небольшой воздушный насос или подобное устройство. Поэтому, от основного блока 1000 отведена только одна трубка 24B, соединенная с манжетой 20. При соответствующем применении вышеописанных конфигураций, представленных на фиг.1-10, к основному блоку 1000 и трубке 24B, сдвигание основного блока 10 по установочной поверхности оказывается менее вероятным даже в случае, когда основной блок 10 подтягивается трубкой 24B, соединенной с основным блоком 1000.

Выше описаны варианты осуществления настоящего изобретения, однако, следует понимать, что приведенные здесь варианты осуществления служат, в любом отношении, для иллюстрации и не подлежат истолкованию в ограничительном смысле. Объем настоящего изобретения определяется формулой изобретения и предполагает содержание всех модификаций в пределах значения и объема, эквивалентных значению и объему притязаний формулы изобретения.

ОПИСАНИЕ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

1 - монитор кровяного давления с ручным нагнетанием давления; 1A - монитор кровяного давления с автоматическим нагнетанием давления; 10, 1000 - основные блоки; 10A - передняя поверхность; 11A, 11B - переходные втулки; 11C, 11D - выгибающиеся наружу области; 12 - выступающий участок; 12a - утопленные участки; 15 - крышка аккумуляторной батареи; 16, 16 - зажимы; 20 - манжета; 21 - пневматическая камера; 24A - первая трубка; 24B - вторая трубка; 30 - резиновая груша; 31 - выпускное отверстие; 32 - датчик давления; 35 - схема генерации; 39 - блок памяти; 40 - дисплейный блок; 41 - операционный блок; 42 - блок питания; 43 - блок отсчета времени; 44 - звуковой сигнализатор; 45 - СД (светоизлучающий диод); 100 - CPU (центральный процессор).

1. Монитор кровяного давления, содержащий:основной блок (10), подлежащий установке на установочной поверхности (В) и имеющий переднюю поверхность (10А) и заднюю поверхность (10В);механизм (30) ручного нагнетания давления;манжету (20), подлежащую оборачиванию вокруг предварительно заданного участка тела человека;первую трубку (24А), соединяющую упомянутый основной блок (10) и упомянутый механизм (30) ручного нагнетания давления; ивторую трубку (24В), соединяющую упомянутый основной блок (10) и упомянутую манжету (20),при этом по меньшей мере одна из упомянутой первой трубки (24А) и упомянутой второй трубки (24В) размещена с возможностью неподвижной фиксации на задней поверхности (10В) упомянутого основного блока (10) таким образом, чтобы частично контактировать с упомянутой установочной поверхностью (В), при этом упомянутая задняя поверхность (10В) является поверхностью, устанавливаемой на упомянутой установочной поверхности (В).

2. Монитор кровяного давления по п.1, в котором на упомянутой задней поверхности (10В) упомянутого основного блока (10) обеспечены первая переходная втулка (11А), на которую насажена с возможностью неподвижной фиксации упомянутая первая трубка (24А), и вторая переходная втулка (11В), на которую насажена с возможностью неподвижной фиксации упомянутая вторая трубка (24В), иупомянутая первая переходная втулка (11А) и упомянутая вторая переходная втулка (11В) расположены на упомянутой задней поверхности (10В) упомянутого основного блока (10) таким образом, что область, выгибающаяся при насадке упомянутой первой трубки (24А) на упомянутую первую переходную втулку (11А), и область, выгибающаяся при насадке упомянутой второй трубки (24В) на упомянутую вторую переходную втулку (11В), контактируют с упомянутой установочной поверхностью (В).

3. Монитор кровяного давления по п.1, в которомпервая переходная втулка (11А), на которую насажена с возможностью неподвижной фиксации упомянутая первая трубка (24А), и вторая переходная втулка (11В), на которую насажена с возможностью неподвижной фиксации упомянутая вторая трубка (24В), обеспечены на упомянутой задней поверхности (10В) упомянутого основного блока (10), и упомянутая первая трубка (24А) и упомянутая вторая трубка (24В) зафиксированы на упомянутой задней поверхности (10В) упомянутого основного блока (10) таким образом, что участок упомянутой первой трубки (24А), насаженной на упомянутую первую переходную втулку (11А), чтобы продолжаться от упомянутой первой переходной втулки (11А), и участок упомянутой второй трубки (24В), насаженной на упомянутую вторую переходную втулку (11В), чтобы продолжаться от упомянутой второй переходной втулки (11В), контактируют с упомянутой установочной поверхностью (В).

4. Монитор кровяного давления по п.1, в котором упомянутая первая трубка (24А) и упомянутая вторая трубка (24В) имеют толщину не меньше, чем, приблизительно, 0,5 мм.

5. Монитор кровяного давления, содержащий:основной блок (10), подлежащий установке на установочной поверхности (В) и имеющий переднюю поверхность (10А) и заднюю поверхность (10В);манжету (20), подлежащую оборачиванию вокруг предварительно заданного участка тела человека; итрубку (24В), соединяющую упомянутый основной блок (10) и упомянутую манжету (20),при этом упомянутая трубка (24В) размещена с возможностью неподвижной фиксации на задней поверхности (10В) упомянутого основного блока (10) таким образом, чтобы частично контактировать с упомянутой установочной поверхностью (В), при этом упомянутая задняя поверхность (10В) является поверхностью, устанавливаемой на упомянутой установочной поверхности (В).
