Способ, устройство и система передачи сигнала связи

Способ, устройство и система передачи сигнала связи

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к области связи, в частности к способу передачи сигнала связи, устройству и системе.

УРОВЕНЬ ТЕХНИКИ

С ростом применения технологий нового стандарта беспроводной связи, таких как Широкополосного Множественного Доступа с Кодовым Разделением (WCDMA) и Долгосрочного Развития (LTE), количество сценариев, при которых вновь добавленные полосы частот и множество частот совместно используют станцию, растет. Между тем, с развитием антенных технологий, полосы частот, поддерживаемые антеннами, также непрерывно расширяются, и в настоящий момент широкополосная антенна уже может поддерживать диапазон от 790 МГц до 960 МГц или от 1710 МГц до 2690 МГц. Взяв в качестве примера высокочастотные полосы, антенна с двойной поляризацией с диапазоном от 1710 МГц до 2690 МГц может поддерживать приемопередатчики с разными полосами частот в 1800 МГц, 2100 МГц, 2500 МГц или более, совместно использующие антенну в одно и то же время. С ростом требований в отношении емкости оператор должен все эффективнее использовать частотные ресурсы. В дополнение, все более и более трудно получить ресурсы для станций и, вследствие этого, сценарии, при которых операторы множества частот совместно используют станции, станут в будущем все более и более распространенными. Центральным вопросом для персонала отдела исследования и разработки стал вопрос, как эффективно использовать широкополосные характеристики антенны, т.е., чтобы каждая антенна могла принимать сигналы множества частот и чтобы такие сигналы были хорошо применимы для простой модернизации существующей сети x-канального Передатчика и 2-канального Приемника (xT2R) (где x=0, 1, …) в сеть xT4R или даже в сеть xT6R или xT8R.

В соответствующем техническом решении в известном уровне техники, как показано на фиг.1, четыре одночастотных модуля xT2R и две антенны используются для формирования модуля двухчастотного 4-канального Приемника (4R), в котором Усилитель, Монтируемый на Мачте (TMA), является необязательным. Чтобы поддерживать двухчастотный 4R, требуется четыре модуля Радиочастотного (RF) приемопередатчика и требуются две антенны, поскольку 4R сигнал антенны не может использоваться в мультиплексном виде, тем самым приводя к высоким затратам и сложной конфигурации. Сигналы множества полос частот не могут быть извлечены из антенны.

В другом техническом решении в известном уровне техники, как показано на фиг.2, четыре одночастотных модуля xT2R используются для формирования двухчастотного модуля xT4R и дополнительно включены четыре блока объединителя (Com), в которых TMA является необязательным. Чтобы поддерживать двухчастотный 4R, требуется четыре модуля и четыре блока Com. В таком решении, несмотря на то, что количество используемых антенн уменьшено, требуются четыре внешних блока Com, тем самым приводя к сложной реализации и конфигурации решения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Варианты осуществления настоящего изобретения предоставляют способ, устройство и систему для передачи сигнала связи таким образом, чтобы улучшить производительность приема сети.

Для достижения вышеприведенной цели варианты осуществления настоящего изобретения применяют следующие технические решения:

Вариант осуществления настоящего изобретения предоставляет способ передачи сигнала связи. Способ включает в себя этапы, на которых:

принимают, посредством многочастотного приемника, RF сигналы от антенны и делят RF сигналы на RF сигналы разных полос частот по полосам частот;

отправляют первую группу RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и

преобразуют вторую группу RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправляют вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот или отправляют вторые цифровые сигналы основной полосы частот RF блоку, посредством чего RF блок отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот.

Вариант осуществления настоящего изобретения предоставляет многочастотный приемник. Многочастотный приемник включает в себя: многочастотный объединитель/делитель и множество приемников, один или более цифровых интерфейсов основной полосы частот, один или более первых RF интерфейсов, соединенных с антенной, и один или более вторых RF интерфейсов, соединенных с RF блоком, причем каждая полоса частот соответствует множеству приемников;

причем многочастотный объединитель/делитель выполнен с возможностью распределения RF сигналов, принятых антенной, приемникам по полосам частот;

первая группа из приемников предварительно определенной полосы частот выполнена с возможностью отправки RF сигналов, принятых такими приемниками, RF блоку посредством использования одного или более вторых RF интерфейсов, так что RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и

вторая группа из приемников предварительно определенной полосы частот выполнена с возможностью преобразования RF сигналов, принятых такими приемниками, во вторые цифровые сигналы основной полосы частот и отправки вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот посредством использования одного или более цифровых интерфейсов основной полосы частот, или отправки вторых цифровых сигналов основной полосы частот RF блоку посредством использования одного или более цифровых интерфейсов основной полосы частот, и посредством этого RF блок отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот.

Вариант осуществления настоящего изобретения предоставляет систему беспроводной связи. Система беспроводной связи включает в себя упомянутый выше многочастотный приемник и радиочастотный (RF) блок, соединенный с одним или более RF вторыми интерфейсами многочастотного приемника.

В технических решениях в соответствии с вариантами осуществления настоящего изобретения многочастотный приемник делит RF сигналы по полосам частот, принятые от антенны, чтобы получить RF сигналы разных полос частот; отправляет первую группу RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятую первую группу RF сигналов предварительно определенной полосы частот в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и преобразует вторую группу RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот посредством использования цифрового интерфейса основной полосы частот. В качестве альтернативы, многочастотный приемник отправляет первую группу RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятую первую группу RF сигналов предварительно определенной полосы частот в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и преобразует вторую группу RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправляет вторые цифровые сигналы основной полосы частот первому RF модулю посредством использования цифрового интерфейса основной полосы частот, так что первый RF модуль отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Таким образом, блок обработки основной полосы частот может принять множество каналов принятых сигналов, соответствующих разным полосам частот, и увеличивается количество каналов, по которым сетевая система принимает RF сигналы разных полос частот, тем самым улучшая производительность приема сетевой системы без добавления какой-либо антенны. В дополнение, в технических решениях в соответствии с вариантами осуществления настоящего изобретения цифровые сигналы основной полосы частот, соответствующие второй группе RF сигналов предварительно определенной полосы частот, отправляются блоку обработки основной полосы частот только посредством использования цифрового интерфейса основной полосы частот многочастотного приемника, так что множественный прием достигается простым способом.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Чтобы более четко проиллюстрировать технические решения в соответствии с вариантами осуществления настоящего изобретения или в известном уровне техники, ниже кратко представлены сопроводительные чертежи, требуемые для описания вариантов осуществления или известного уровня техники. Очевидно, что сопроводительные чертежи в нижеследующих описаниях лишь показывают некоторые варианты осуществления настоящего изобретения, и специалисты в соответствующей области могут получить другие чертежи в соответствии с сопроводительными чертежами без приложения творческих усилий.

Фиг.1 является структурной схемой технического решения в известном уровне техники;

фиг.2 является структурной схемой другого технического решения в известном уровне техники;

фиг.3 является блок-схемой способа передачи сигнала связи стороны многочастотного приемника в соответствии с вариантом осуществления 1 настоящего изобретения;

фиг.4 является блок-схемой многочастотного приемника, принимающего RF сигналы, в соответствии с вариантом осуществления 1 настоящего изобретения;

фиг.5 является блок-схемой способа передачи сигнала связи стороны блока обработки основной полосы частот в соответствии с вариантом осуществления 1 настоящего изобретения;

фиг.6 является блок-схемой способа передачи сигнала связи стороны многочастотного приемника в соответствии с вариантом осуществления 2 настоящего изобретения;

фиг.7 является блок-схемой способа передачи сигнала связи стороны блока обработки основной полосы частот в соответствии с вариантом осуществления 2 настоящего изобретения;

фиг.8 является структурной схемой многочастотного приемника в соответствии с вариантом осуществления 3 настоящего изобретения;

фиг.9 является структурной схемой многочастотного приемника в соответствии с вариантом осуществления 4 настоящего изобретения;

фиг.10 является структурной схемой системы беспроводной связи в соответствии с вариантом осуществления 5 настоящего изобретения;

фиг.11 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 5 настоящего изобретения;

фиг.12 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 5 настоящего изобретения;

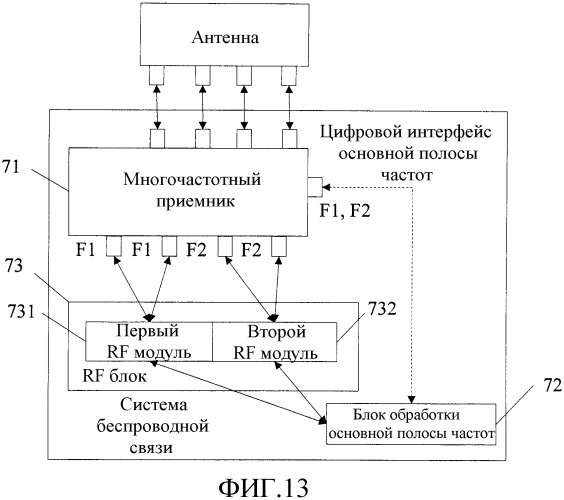

фиг.13 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 5 настоящего изобретения;

фиг.14 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 5 настоящего изобретения;

фиг.15 является структурной схемой системы беспроводной связи в соответствии с вариантом осуществления 6 настоящего изобретения;

фиг.16 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 6 настоящего изобретения;

фиг.17 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 6 настоящего изобретения;

фиг.18 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 6 настоящего изобретения;

фиг.19 является структурной схемой другой системы беспроводной связи в соответствии с вариантом осуществления 6 настоящего изобретения;

фиг.20 является другой блок-схемой многочастотного приемника, принимающего RF сигналы, в соответствии с вариантом осуществления 1 настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Техническое решение настоящего варианта осуществления точно и полностью описывается в нижеследующем со ссылкой на сопроводительные чертежи. Очевидно, что описываемые варианты осуществления являются лишь частью, нежели всеми вариантами осуществления настоящего изобретения. Специалист в соответствующей области может получить другие варианты осуществления из предоставленных здесь вариантов осуществления, не прикладывая каких-либо творческих усилий, и все такие варианты осуществления охватываются объемом защиты настоящего изобретения.

Следует отметить, что каждый из вариантов осуществления настоящего изобретения применим к системе Дуплексной Связи с Частотным Разделением (FDD), системе Дуплексной Связи с Временным Разделением (TDD) и прочим системам, таким как система гибридной FDD-TDD.

Вариант осуществления 1

В соответствии с вариантом осуществления настоящего изобретения, предоставляется способ передачи сигнала связи, при этом способ является способом на стороне многочастотного приемника. Как показано на фиг.3, способ включает в себя следующие этапы:

Этап 101: многочастотный приемник принимает RF сигналы от антенны и делит RF сигналы на RF сигналы разных полос частот по полосам частот.

В частности, прием посредством многочастотного приемника RF сигналов от антенны и деление RF сигналов на RF сигналы разных полос частот включает в себя следующие этапы: как показано на фиг.4, когда RF сигналы, принятые многочастотным приемником от антенны, включают в себя RF сигналы трех полос частот, то RF сигналы делятся на RF сигналы трех полос частот по полосам частот, которые являются RF сигналами полосы F1 частот, RF сигналами полосы F2 частот и RF сигналами полосы F3 частот. В дополнение, каждая из полос частот соответствует множеству каналов приема для приема RF сигналов полосы частот. Например, RF сигналы полосы F1 частот принимаются посредством четырех каналов приема, которые являются четырьмя F1R, показанными на фиг.4; RF сигналы полосы F2 частот принимаются посредством четырех каналов приема, которые являются четырьмя F2R, показанными на фиг.4; и RF сигналы полосы F3 частот принимаются посредством четырех каналов приема, которые являются четырьмя F31R, показанными на фиг.4.

Этап 102: многочастотный приемник отправляет первую группу RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и преобразует вторую группу RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот.

Отправка первой группы RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот, включает в себя: отправку группы RF сигналов первой полосы частот первому RF модулю, так что первый RF модуль преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот.

Следует отметить, что первая полоса частот здесь, как правило, относится к любой полосе частот, которая включается многочастотным приемником, и не ограничивается полосой частот, пронумерованной 1, из числа полос частот. Например, как показано на фиг.4, первая полоса частот предварительно задана как полоса F1 частот, и отправка группы RF сигналов первой полосы частот первому RF модулю, так что первый RF модуль преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот, может включать: отправку RF сигналов, принятых посредством двух каналов приема (канал ① приема и канал ② приема) полосы F1 частот, первому RF модулю, так что первый RF модуль преобразует принятые два RF сигнала в соответствующие первые цифровые сигналы основной полосы частот двух RF сигналов и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот.

Преобразование второй группы RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправка вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот включает в себя: преобразование оставшихся RF сигналов первой полосы частот во вторые цифровые сигналы основной полосы частот и отправку вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот.

Например, как показано на фиг.4, преобразование оставшихся RF сигналов полосы F1 частот во вторые цифровые сигналы основной полосы частот и отправка вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот могут включать в себя: преобразование RF сигналов, принятых посредством двух оставшихся каналов приема (канала ③ приема и канала ④ приема) полосы F1 частот, в соответствующие вторые цифровые сигналы основной полосы частот двух каналов и отправку вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот посредством использования цифрового интерфейса основной полосы частот. PWR, показанный на фиг.4, представляет собой интерфейс питания.

Следует понимать, что фиг.4 является принципиальной блок-схемой многочастотного приемника, принимающего RF сигналы в системе FDD; а фиг.20 иллюстрирует поток обработки многочастотного приемника, принимающего RF сигналы в системе TDD. Различие между фиг.20 и фиг.4 состоит в том, что: на фиг.4 канал приема и канал передачи одной и той же полосы частот в приемнике соответствуют разным физическим каналам, а на фиг.20 канал приема и канал передачи одной и той же полосы частот в приемнике соответствуют одному и тому же физическому каналу.

В соответствии с вариантом осуществления настоящего изобретения дополнительно предоставлен способ передачи сигнала связи, и этот способ является способом на стороне блока обработки основной полосы частот. Как показано на фиг.5, способ включает в себя следующие этапы:

Этап 201: блок обработки основной полосы частот принимает вторые цифровые сигналы основной полосы частот предварительно определенной полосы частот, отправленные многочастотным приемником, и первые цифровые сигналы основной полосы частот предварительно определенной полосы частот, отправленные RF блоком.

Вторые цифровые сигналы основной полосы частот получены посредством преобразования второй группы RF сигналов предварительно определенной полосы частот, принятых многочастотным приемником; а первые цифровые сигналы основной полосы частот получены посредством преобразования, RF блоком, первой группы RF сигналов предварительно определенной полосы частот, принятой многочастотным приемником.

Например, в соответствии с тем, что иллюстрируется на фиг.4, полоса F1 частот по-прежнему берется в качестве примера для иллюстрации. В варианте осуществления настоящего изобретения вторые цифровые сигналы основной полосы частот получены посредством преобразования RF сигналов, принятых посредством канала ③ приема и канала ④ приема, из RF сигналов полосы F1 частот, принятых многочастотным приемником, и реализуется двухканальный прием. Первые цифровые сигналы основной полосы частот получены посредством преобразования, RF блоком, RF сигналов, принятых каналом ① приема и каналом ② приема, из RF сигналов полосы F1 частот, принятых многочастотным приемником, и также реализуется двухканальный прием. Вследствие этого, когда блок обработки основной полосы частот принимает первые цифровые сигналы основной полосы частот и вторые цифровые сигналы основной полосы частот, реализуется четырехканальный прием по одной полосе частот.

Следует отметить, что когда многочастотный приемник выполняет предшествующую операцию соответственно над принятыми RF сигналами множества полос частот, то блок обработки основной полосы частот соответственно выполняет многоканальный прием по всем из множества полос частот.

Этап 202: обработка основной полосы частот выполняется над первыми цифровыми сигналами основной полосы частот и вторыми цифровыми сигналами основной полосы частот.

Выполнение обработки основной полосы частот над первыми цифровыми сигналами основной полосы частот и вторыми цифровыми сигналами основной полосы частот может быть реализовано посредством использования любого способа в известном уровне техники и не ограничивается вариантом осуществления настоящего изобретения.

В варианте осуществлении настоящего изобретения многочастотный приемник делит RF сигналы по полосам частот, принятые от антенны, чтобы получить RF сигналы разных полос частот; отправляет первую группу RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятую первую группу RF сигналов предварительно определенной полосы частот в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и преобразует вторую группу RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Таким образом, блок обработки основной полосы частот может принять множество каналов принятых сигналов, соответствующих разным полосам частот, и количество каналов, по которым сетевая система принимает RF сигналы, соответствующие разным полосам частот, увеличивается без добавления какой-либо антенны, тем самым улучшая производительность приема сетевой системы. В дополнение, в техническом решении в соответствии с вариантом осуществления настоящего изобретения цифровые сигналы основной полосы частот, соответствующие второй группе RF сигналов предварительно определенной полосы частот, отправляются блоку обработки основной полосы частот только посредством использования цифрового интерфейса основной полосы частот многочастотного приемника, так что множественный прием достигается простым способом.

В предшествующем варианте осуществления способ передачи сигнала связи подробно описан со ссылкой на фиг.4. Очевидно, что способ также применим к фиг.20, и конкретные его процедуры обработки, по существу, точно такие же, как те, что представлены на фиг.4, и которые здесь не повторяются.

Вариант осуществления 2

В соответствии с вариантом осуществления настоящего изобретения предоставлен способ передачи сигнала связи, и этот способ является способом на стороне многочастотного приемника. Как показано на фиг.6, способ включает в себя следующие этапы:

Этап 301: многочастотный приемник принимает RF сигналы от антенны и делит RF сигналы на RF сигналы разных полос частот по полосам частот.

В варианте осуществления настоящего изобретения соответствующие описания на этапе 101 в варианте осуществления 1 могут быть отнесены к подробным описаниям приема, посредством многочастотного приемника, RF сигналов от антенны и деления RF сигналов на RF сигналы разных полос частот. Вследствие этого, такие описания не повторяются здесь в варианте осуществления настоящего изобретения.

Этап 302: многочастотный приемник отправляет первую группу RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и преобразует вторую группу RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправляет вторые цифровые сигналы основной полосы частот RF блоку, так что RF блок отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот.

Отправка первой группы RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот, включает в себя: отправку группы RF сигналов первой полосы частот первому RF модулю, так что первый RF модуль преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Соответствующие описания на этапе 102 в варианте осуществления 1 могут быть отнесены к подробным описаниям отправки первой группы RF сигналов предварительно определенной полосы частот RF блоку. Вследствие этого, такие описания не повторяются здесь в варианте осуществления настоящего изобретения.

Преобразование второй группы RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправка вторых цифровых сигналов основной полосы частот RF блоку, так что RF блок отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот, включают в себя: преобразование оставшихся RF сигналов первой полосы частот во вторые цифровые сигналы основной полосы частот и отправку вторых цифровых сигналов основной полосы частот первому RF модулю, так что первый RF модуль отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Соответствующие описания на этапе 102 в варианте осуществления 1 могут быть отнесены к подробным описаниям преобразования второй группы RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправки вторых цифровых сигналов основной полосы частот RF блоку, так что RF блок отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Отличие состоит в том, что вторые цифровые сигналы основной полосы частот отправляются RF блоку, и RF блок переадресует вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот.

В соответствии с вариантом осуществления настоящего изобретения дополнительно предоставлен способ передачи сигнала связи, и этот способ является способом на стороне блока обработки основной полосы частот. Как показано на фиг.7, способ включает в себя следующие этапы:

Этап 401: блок обработки основной полосы частот принимает первые цифровые сигналы основной полосы частот предварительно определенной полосы частот и вторые цифровые сигналы основной полосы частот предварительно определенной полосы частот, отправленные RF блоком.

Вторые цифровые сигналы основной полосы частот получены посредством преобразования второй группы RF сигналов предварительно определенной полосы частот, принятых многочастотным приемником, и многочастотный приемник отправляет вторые цифровые сигналы основной полосы частот RF блоку, так что RF блок отправляет вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Первые цифровые сигналы основной полосы частот получены посредством преобразования, RF блоком, первой группы RF сигналов предварительно определенной полосы частот, принятых многочастотным приемником.

Этап 402: обработка основной полосы частот выполняется над первыми цифровыми сигналами основной полосы частот и вторыми цифровыми сигналами основной полосы частот.

Выполнение обработки основной полосы частот над первыми цифровыми сигналами основной полосы частот и вторыми цифровыми сигналами основной полосы частот может быть реализовано посредством использования способа известного уровня техники и не ограничивается вариантом осуществления настоящего изобретения.

В варианте осуществления настоящего изобретения многочастотный приемник делит RF сигналы по полосам частот, принятые от антенны, чтобы получить RF сигналы разных полос частот; отправляет первую группу RF сигналов предварительно определенной полосы частот RF блоку, так что RF блок преобразует принятую первую группу RF сигналов предварительно определенной полосы частот в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот; и преобразует вторую группу RF сигналов предварительно определенной полосы частот во вторые цифровые сигналы основной полосы частот и отправляет вторые цифровые сигналы основной полосы частот RF блоку, чтобы разрешить RF блоку переадресацию вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот. Таким образом, блок обработки основной полосы частот может принять множество каналов принятых сигналов, соответствующих разным полосам частот, и количество каналов, по которым сетевая система принимает RF сигналы, соответствующие разным полосам частот, увеличивается без добавления какой-либо антенны, тем самым улучшая производительность приема сетевой системы. В дополнение, в техническом решении в соответствии с вариантом осуществления настоящего изобретения цифровые сигналы основной полосы частот, соответствующие второй группе RF сигналов предварительно определенной полосы частот, отправляются блоку обработки основной полосы частот только посредством использования цифрового интерфейса основной полосы частот многочастотного приемника, так что множественный прием достигается простым способом.

Вариант осуществления 3

В соответствии с вариантом осуществления настоящего изобретения предоставлен многочастотный приемник. Как показано на фиг.8, многочастотный приемник включает в себя многочастотный объединитель/делитель 51 и множество приемников 52. Каждая полоса частот соответствует множеству приемников 52, одному или более цифровым интерфейсам основной полосы частот, одному или более первым RF интерфейсам, соединенным с антенной, и одному или более вторым RF интерфейсам, соединенным с RF блоком.

Многочастотный объединитель/делитель 51 выполнен с возможностью распределения RF сигналов, принятых антенной, приемникам 52 предварительно определенной полосы частот по полосам частот.

Первая группа из приемников 52 предварительно определенной полосы частот выполнена с возможностью отправки RF сигналов, принятых такими приемниками, RF блоку посредством использования второго RF интерфейса, так что RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Вторая группа из приемников 52 предварительно определенной полосы частот выполнена с возможностью преобразования RF сигналов, принятых такими приемниками, во вторые цифровые сигналы основной полосы частот и отправки вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот посредством использования цифрового интерфейса основной полосы частот.

Когда предварительно определенная полоса частот включает в себя первую полосу частот, а RF блок включает в себя первый RF модуль, то первая группа из приемников 52 предварительно определенный полосы частот выполнена с возможностью отправки RF сигналов, принятых такими приемниками, первому RF модулю посредством использования второго RF интерфейса, так что первый RF блок преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Вторая группа из приемников 52 предварительно определенной полосы частот выполнена с возможностью преобразования RF сигналов, принятых такими приемниками, во вторые цифровые сигналы основной полосы частот и отправки вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот посредством использования цифрового интерфейса основной полосы частот. Когда первая полоса частот включает в себя F1, то подробности следующие:

Обращаясь к фиг.4, присутствуют четыре приемника, соответствующие первой полосе F1 частот, и два из приемников используются в качестве группы из приемников первой полосы частот. Группа из приемников первой полосы F1 частот выполнена с возможностью отправки RF сигналов, принятых такими приемниками, первому RF модулю посредством использования второго RF интерфейса, так что первый RF модуль преобразует принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляет первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Соответствующие описания на этапе 102 в варианте осуществления 1 могут быть отнесены к подробностям в отношении того, каким образом группа из приемников первой полосы F1 частот отправляет принятые RF сигналы первому RF модулю посредством использования второго RF интерфейса. Вследствие этого, такие подробности не повторяются здесь в варианте осуществления настоящего изобретения.

Обращаясь к фиг.4, присутствуют четыре приемника, соответствующие первой полосе F1 частот, и другие два из приемников используются в качестве оставшихся приемников первой полосы F1 частот. Оставшиеся приемники первой полосы F1 частот выполнены с возможностью преобразования RF сигналов, принятых такими приемниками, во вторые цифровые сигналы основной полосы частот и отправки вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот посредством использования цифрового интерфейса основной полосы частот. Соответствующие описания на этапе 102 в варианте осуществления 1 могут быть отнесены к подробностям в отношении того, каким образом оставшиеся приемники первой полосы F1 частот преобразуют принятые RF сигналы во вторые цифровые сигналы основной полосы частот и отправляют вторые цифровые сигналы основной полосы частот блоку обработки основной полосы частот посредством использования цифрового интерфейса основной полосы частот. Вследствие этого, такие подробности не повторяются здесь в варианте осуществления настоящего изобретения.

Когда предварительно определенная полоса частот включает в себя первую полосу частот и вторую полосу частот, а RF блок включает в себя первый RF модуль и второй RF модуль, то первая группа из приемников 52 предварительно определенной полосы частот выполнена с возможностью отправки RF сигналов, принятых такими приемниками, соответствующим RF модулям посредством использования второго RF интерфейса, так что соответствующие RF модули преобразуют принятые RF сигналы в первые цифровые сигналы основной полосы частот и отправляют первые цифровые сигналы основной полосы частот блоку обработки основной полосы частот. Вторая группа из приемников 52 предварительно определенной полосы частот выполнена с возможностью преобразования RF сигналов, принятых такими приемниками, во вторые цифровые сигналы основной полосы частот и отправки вторых цифровых сигналов основной полосы частот блоку обработки основной полосы частот посредством использования цифрового интерфейса основной полосы частот. Подробности соответствующих RF модулей принятых RF сигналов включают в себя:

Обращаясь к фиг.4, присутствуют четыре приемника, соответствующие первой полосе F1 частот, и два из приемников используются в качестве группы из приемников первой полосы F1 частот; и количество приемников, соответствующих второй полосе F2 частот, равно 4, и два из приемников используются в качестве группы из приемников второй полосы F2 частот. Группа из приемников первой полосы F1 частот и группа из приемников второй полосы F2 частот выполнены с возможностью отправки соответствующих принятых RF сигналов соответствующ
