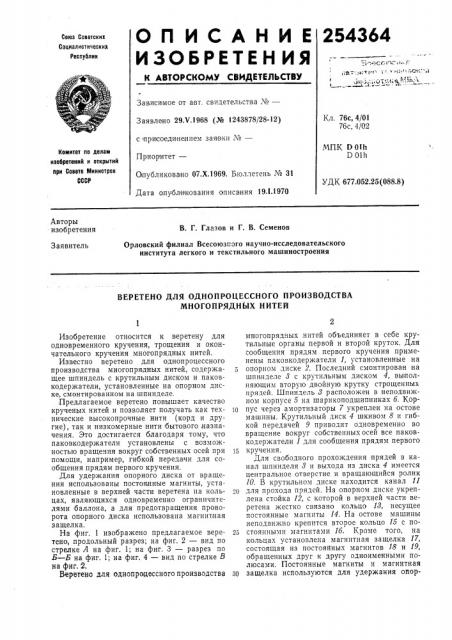

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

254364

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Кл. 76с, 4/01

76с, 4/02

Заявлено 29,V.1968 (№ 1243878/28-12) с при соединением заявки ¹â€”

Приор итет—

Опубликова|но 07.Х.1969. Бюллетень № 31

Дата опубликования описания 19.!.1970

МПК D 01h

D 0111

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.052.25(088.8) Авторы изобретения

В. Г. Глазов и Г. В. Семенов

Орловский филиал Всесоюзпoro научно-исследовательского института легкого и текстильного машиностроения

Заявитель

ВЕРЕТЕНО ДЛЯ ОДНОПРОЦЕССНОГО ПРОИЗВОДСТВА

МНОГОПРЯДНЫХ НИТЕЙ

Изобретение относится к веретену для одновременного кручения, трощения и окончательного кручения многопрядных нитей.

Известно веретено для однопроцессного производства многопрядных нитей, содержащее шпиндель с крутильным диском и паковкодержатели, установленные на опорном диске, смонтированном на шпинделе.

Предлагаемое веретено повышает качество крученых нитей и позволяет получать как технические высокопрочные нити (корд и другие), так и низкомерные нити бытового назначения. Это достигается благодаря тому, что паковкодержа тели установлены с возможностью вращения вокруг собственных осей при помощи, например, гибкой передачи для сообщения прядям первого кручения.

Для удержания опорного диска от вращения использованы постоянные магниты, установленные в верхней части веретена на кольцах, являющихся одновременно ограничителями баллона, а для предотвращения проворота опорного диска использована магнитная за.щелка.

На фиг. 1 изображено предлагаемое веретено, продольный разрез; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез по

Б — Б на фиг. 1; на фиг, 4 — вид по стрелке В на фиг. 2.

Веретено для однопроцессного производства многопрядных нитей объединяет в себе крутильные органы первой и второй круток. Для сообщения прядям первого кручения применены паковкодержатели 1, установленные на опорном диске 2. Последний смонтирован на шпинделе 3 с крутильным диском 4, выполняющим вторую двойную крутку строщенных прядей. Шпиндель 8 расположен в неподвижном корпусе 5 на шарикоподшипниках 6. КорIО пус через амортизаторы 7 укреплен на остове машины. Крутильный диск 4 шкивом 8 и гибкой передачей 9 приводит одновременно во вращение вокруг собственных осей все паковкодержатели 1 для сообщения прядям первого

15 кручения.

Для свободного прохождения прядей в канал шпинделя 8 и выхода из диска 4 имеется центральное отверстие и вращающийся ролик

10. В крутильном диске находится канал 11 для прохода прядей. На опорном диске укреплена стойка 12, с которой в верхней части веретена жестко связано кольцо 18, несущее постоянные магниты 14. На остове машины неподвижно крепится второе кольцо 15 с по25 стоянными магнитами 16. Кроме того, на кольцах установлена магнитная защелка 17, состоящая из постоянных магнитов 18 и 19, обращенных друг к другу одноименными полюсами. Постоянные магниты и магнитная зо защелка используются для удержания опор254364 ного диска с паковкодержателями от вращения вокруг центральной оси. Кроме этого, кольца 18 и,15 являются одновременно ограничителями баллона для нитей первой и второй круток. Паковкодержатель 1 для первой крутки представляет собой вращающийся относительно неподвижной оси шпиндель 20, на котором помещена паковка 21 и рогулька 22.

Веретено работает следующим образом.

Пряди с паковкодержателей вручную заправляют в рогульку 22 и проводят через глазки 28. Соединенные пряди подаются сжатым воздухом в канал шпинделя 8 и в канал

11 крутильного диска 4. Далее пряди вручную заправляют на приемное устройство машины.

При вращении диска 4, благодаря кинематической связи между ним и шпинделем 8, приводятся во вращение паковки 21 в противоположном крутильному диску направлении.

Своим вращением при наличии рогулек паковки сообщают прядям первую крутку. Соединенные в одну нить пряди, проходя через шпиндель 8, получают двойную крутку в обратном направлении. Во время вращения крутильного диска опорный диск 2, несущий паковкодержатели, удерживается в рабочем неподвижном положении благодаря взаимному притяжению магнитов на кольцах 18 и

15, установленных друг против друга. Магнитная защелка 17 действует дополнительно, предотвращая поворот опорного кольца, магниты которой постоянно удерживают защелку в приподнятом положении под действием одинаковых полюсов. При смещении кольца 13 с магнитом защелка падает на поворачивающееся кольцо, где установлены штыри 24, и удерживает его от поворота.

Предмет изобретения

1. Веретено для однопроцессного производства многопрядных нитей, содержащее шпиндель с крутильным диском и паковкодержатели, установленные на опорном диске, смон15 тированном «а шпинделе, отличающееся тем, что, с целью повышения качества крученых нитей, паковкодержатели установлены с возможностью вращения вокруг собственных осей при помощи, например, гибкой передачи

2о для сообщения прядям первого кручения.

2. Веретено по п. 1, отличающееся тем, что для удержания опорного диска от вращения использованы постоянные магниты, установленные в верхней части веретена на кольцах, 2> являющихся одновременно ограничителями баллона.

3. Веретено по п. 1, отличающееся тем, что для предотвращения проворота опор,ного диска использована магнитная защелка..254364
