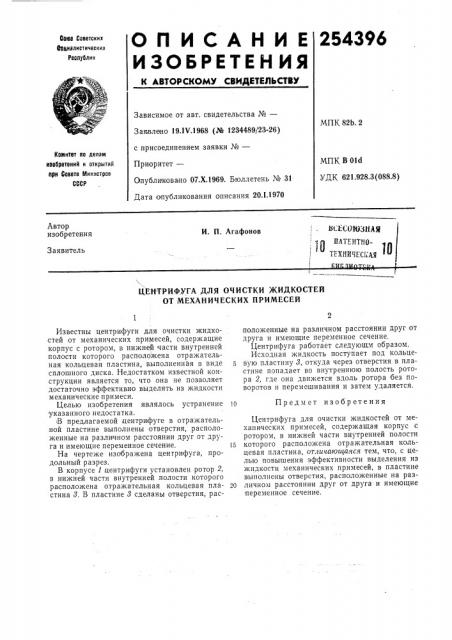

О П И С А Н И Е 254396
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских чоциалистическил
Реолублик
Зависимое от авт. свидетельства №вЂ”
Заявлено 19.IV.1968 (№ 1234489/23-26) с присоединением заявки №вЂ”
Приоритет—
Опубликова но 07.Х.1969. Бюллетень № 31
Дата опубликования описания 20.11970
МПК 82Ь. 2
Комитет оо делам изобретений и открытий при Совете Министров
СССР
МПК В Old
УДК 621.928.3 (088,8) Автор изобретения
1 т- СОЮ31ИЯ д ПЛТЕНТн0ТРХЛИЧЕа;АД
I в
И. П. Агафонов
Заявитель
ЦЕНТРИФУГА ДЛЯ ОЧИСТКИ ЖИДКОСТЕЙ
ОТ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ
Известны центри фуги для очистки жидкостей от механических примесей, содержащие корпус с ротором, в нижней части внутренней полости которого расположена отражательная кольцевая пластина, выполненная в виде сплошного диска. Недостатком известной конструкции является то, что она не позволяет достаточно эффективно выделять из жидкости механические примеси.
Целью изобретения являлось устранение указанного недостатка.
В предлагаемой центрифуге в отражательной пластине выполнены отверстия, расположенные на различном расстоянии друг от друга и имеющие переменное сечение.
На чертеже изображена центри фуга, продольный разрез.
В корпусе 1 центрифуги установлен ротор 2, в нижней части внутренней полости которого расположена отражательная кольцевая пластина 3. В пластине 8 ссддееллаанньы т ооттввееррссттиияя, расположенные на различном расстоянии друг от друга и имеющие переменное сечение.
Центрифуга работает следующм образом.
Исходная жидкость поступает под кольцеБ вую пластину 3, откуда через отверстия в пластине попадает во внутреннюю полость ротора 2, где она движется вдоль ротора без поворотов и перемешивания и затем удаляется.
10 Предмет изобретения
Центрифуга для очистки жидкостей от механических примесей, содержащая корпус с ротором, в нижней части внутренней полости
16 которого расположена отражательная коль,цевая пластина, отличающаяся тем, что, с целью повышения эффективности выделения из жидкости механических примесей, в пластине выполнены отверстия, расположенные на раз20 личном расстоянии друг от друга и имеющие переменное сечение.
