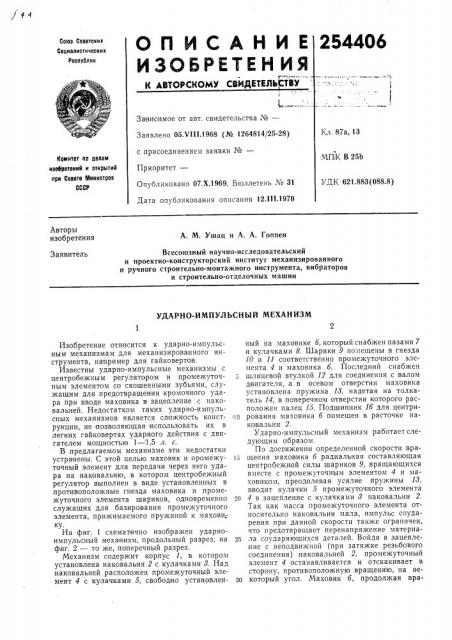

О П И С А Н И Е 254406

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬ ТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 05.VI11.1968 (№ 1264814/25-28) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.Х.1969. Бюллетень № 31

Дата опубликования описания 12.111.1970

Кл. 87а, 13

МП К В 25Ь

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.883 (088.8) Авторы изобретения

А. М. Ушац и А. А. Гоппен

Всесоюзный научно-исследовательский и проектно-конструкторский институт механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин

Заявитель

УДАРНО-ИМПУЛЪСНЫЙ МЕХАНИЗМ

Изобретение относится к ударно-импульсным механизмам для механизированного инструмента, например для гайковертов.

Известны ударно-импульсные механизмы с центробежным регулятором и промежуточным элементом со скошенными зубьями, служащим для предотвращения кромочного удара при вводе маховика в зацепление с наковальней. Недостатком таких ударно-импульсных механизмов является сложность конструкции, не позволяющая использовать их в легких гайковертах ударного действия с двигателем мощностью 1 — 1,5 л. с.

В .предлагаемом механизме эти недостатки устранены. С этой целью маховик и промежуточный элемент для передачи через него удара на наковальню, в котором центробежный регулятор выполнен в виде установленных в противоположные гнезда маховика и промежуточного элемента шариков, одновременно служащих для базирования промежуточного элемента, прижимаемого пружиной к махови; ку.

На фиг. 1 схематично изображен ударноимпульсный механизм, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Механизм содержит корпус 1, в котором установлена наковальня 2 с кулачками 8. Над наковальней расположен промежуточный элемент 4 с кулачками 5, свободно установленный на маховике б, который снабжен пазами 7 и кулачками 8. Шарики 9 помещены в гнезда

10 и 11 соответственно промежуточного элемента 4 и маховика б.. Последний снабжен шлицевой втулкой 12 для соединения с валом двигателя, а в осевом отверстии маховика установлена пружина 13, надетая на толкатель 14, в поперечном отверстии которого расположен палец 15. Подшипник 1б для центрипо рования маховика б помещен в расточке наковальни 2.

Ударно-импульсный механизм работаетследующим образом.

По достижении определенной скорости враы щения маховика б радиальная составляющая центробежной силы шариков 9, вращающихся вместе с промежуточным элементом 4 и маховиком, преодолевая усилие пружины 18, вводит кулачки 5 промежуточного элемента

20 4 в зацепление с кулачками 8 наковальни 2.

Так как масса промежуточного элемента относительно наковальни мала, импульс соударения при данной скорости также ограничен, что предотвращает перенапряжение материа25 ла соударяющихся деталей. Войдя в зацепление с неподвижной (при затяжке резьбового соединения) наковальней 2, промежуточный элемент 4 останавливается и отскакивает в сторону, противоположную вращению, на незо который угол. Маховик б, продолжая вра254406

10 8 7

Рыг.2

9 иа.7 оставитель Л. Н, Болховитин

Редактор Г. К. Гончарова Тех ред Т. П. Курилко Корректор С. М. Сигал

Заказ 95 Тира>к 4ЯО Подписно.=

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Рабанская наб,, д. 4 5

Типография № 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14.

3 щаться, выжимает через шарики 9 промежуточный элемент 4,в направлении наковальни

2, увеличивая глубину зацепления кулачков.

Взаимное угловое положение кулачков 5 промежуточного элемента 4 и гнезд !О шариков

9 таково, что в момент зацепления кулачков 5 с:наковальней 2 рабочие поверхности кулачков 8 и соответствующих пазов 7 разделены зазором. Величину этого зазора подбирают такой, чтобы к моменту соударения маховика б с промежуточным элементом 4,последний переместился в направлении наковальни 2 на расстояние, обеспечивающее полное по высоте зацепление кулачков. Удар, наносимый маховиком по промежуточному элементу, через него передается на наковальню. Остановка промежуточного элемента определяет прекращение действия центробежных сил на шарики

9. После нанесения удара маховик б также останавливается. Пружина 18 через толкатель 14 и палец 15 выводит промежуточный элемент 4 из зацепления с наковальней с его поворотом в сторону, противоположную вра4 щению механизма. Оси гнезд 10 и 11 шариков

9 соответственно в промежуточном элементе и в маховике совмещаются, проме?куточный элемент 4 прижимается к маховику 6, и цикл

5 повторяется.

Предмет изобретения

Ударно-импульсный механизм для механизированного инструмента, например для гай19 ковертов, содержащий центробежный регулятор, маховик, вводимый в зацепление с наковальней через промежуточный элемент при определенной скорости вращения, и пружину для обеспечения силового зацепления враща15 ющихся деталей, отличаюи1ийся тем, что, с целью исключения кромочного удара с одновременным упрощением конструкции, промежуточный элемент и маховик снабжены выполненными на их встречных поверхностях

20 гнездами, центробеж ный регулятор выполнен в виде шариков, помещенных в гнезда, а промежуточный элемент базируется на шариках и прижат пружиной к маховику.
