Нож для свеклорезок
Иллюстрации
Реферат

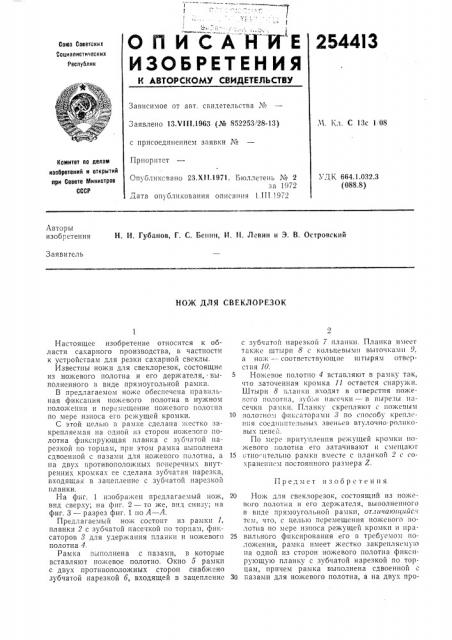

On И СЛНМЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
G0IiI3 Советских
Социалистических
Республик
Зависимое от авт. свидетельства . А.Ч, Кл. С 13с 1,08
Заявлено 13.7111.1963 (№ 852253 28-13) с присоединением заявки №
Приоритет
Комитет ло делам иаобретений и открытий ври Совете Министров
СССР
Опубликсвано 23,Х 11.1971. Бюллетень ¹ 2 за 1972
Дата опубликования описания !.III.1972
УДК 664.1.032.3 (088.8) Авторы изобгстения
H. И. Губанов, Г. С. Бенин, И. И. Левин и Э. В. Островский
Заявитель
НО)К ДЛЯ СВЕКЛОРЕЗОК
Предмет изобретения
Настоящее изобретение относится к области сахарного производства, в частности к устройствам для резки сахарной свеклы.
Известны ножи для свеклорезок, состоящие из ножевого полотна и его держателя, . выполненного в виде прямоугольной рамки.
В предлагаемом ноже обеспечена правильная фиксация ножевого полотна в нуи<ном положении и пер ".гашение ножевого полотна по мере износа его режущей кромки.
С этой целью в рамке сделана жестко закрепляемая на одной из сторон ножевого полотна фиксирующая планка с зубчатой нарезкой по торцам, при этом рамка выполнена сдвоенной с пазами для ножевого полотна, а па двух противополо>кных поперечны«внутренних кромка«ее сделана зубчатая нарезка, входящая в зацепление с зубчатой нарезкой планки.
На фиг. 1 изобра>кен предлагаемый но>к, вид сверху; на фиг. 2 — то же, вид снизу; Iia фиг. 3 — разрез фиг. 1 «о А — А.
Предлагаемый нож состоит из рамки 1, планки 2 с зубчатой насечкой по тор 1ам, фиксаторов 8 для удержания планки и ножевого полотна 4.
Рамка выполнена с пазами, в которые вставляют ножевое полотно. Окно 5 рамки с двух противоположных сторон снабжено зубчатой нарезкой 6, входящей в зацепление с зубчатой нарезкой 7 планки. Планка имеет также шт1!ри 8 с кольцевыми выпгочками 9, а нож — соответствующие штырям отверстия 10.
Ножевое полотно 4 вставляют в рамку так, что заточенная кромка 11 остается снаружи.
Штыри 8 планки в«одят в отверстия ножевого полоп!и, зубья насечки — в вырезы насечки рамки. Планку скрепля1от с ножевым полотно..! ф1!ксаторах!и 8 по спосОбу крепл(гн я соед1шите II Hbl«звеньев втулочно-роликоВЫХ ЦЕПЕ! 1.
По мере притупления режущей кромки ноя<евого полотна e! o затачивают и смещают
15 Отно ительпо рамки вместе с планкой 2 с сохранением постоянного р азмер а Z.
20 Нож для свеклорезок, состоящий из ножевого полот1а и его держателя, выполненного в виде прямоугольной рамки, Отлича1о цай с. тем, что, с целью перемещения ножевого iloлотна по мере износа 1>ежущей 1<рох11<и и Ilp;125 вильного фиксирования его в требуемом положении, рамка имеет жестко закрепляемуlo на одной из сторон ножевого полотна фиксирующую планку с зубчатой нарезкой по торцам, причем рамка выполнена сдвоенной с
30 пазами для ножевого полотна, а на двух про254413
77 йг 2
1 едактор Ильина
Тсхрсд Л, Евдонов
Заказ 345/1 Изд. ¹ 129 Тираж 448 Подписное
Ц1!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7i(,-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 тивоположных поперечных внутренних кромках ее сделана зубчатая нарезка, с зубцами которой взаимодействуют зубцы фиксирующей планки.
Корректоры: В. Петрова п А. Абрамова
